本文详细介绍了ZYNQ System-on-Chip (SoC) 中的AXI_GP（通用目的）和AXI_HP（高性能）接口。AXI_GP接口通常用于控制配置，有四个接口，不带FIFO缓冲；而AXI_HP接口专用于高带宽数据传输，具有四个带FIFO缓冲的接口，直接连接到DDR和OCM存储器，提供高吞吐量的数据路径。AXI_HP接口支持动态位宽配置、自动对齐传输、写命令释放阈值编程等功能，适用于高性能应用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

学习内容

学习关于ZYNQ IP核中的GP接口和HP接口的异同，介绍关于AXI_GP接口和AXI_HP接口的相关内容。

AXI_HP和AXI_GP异同

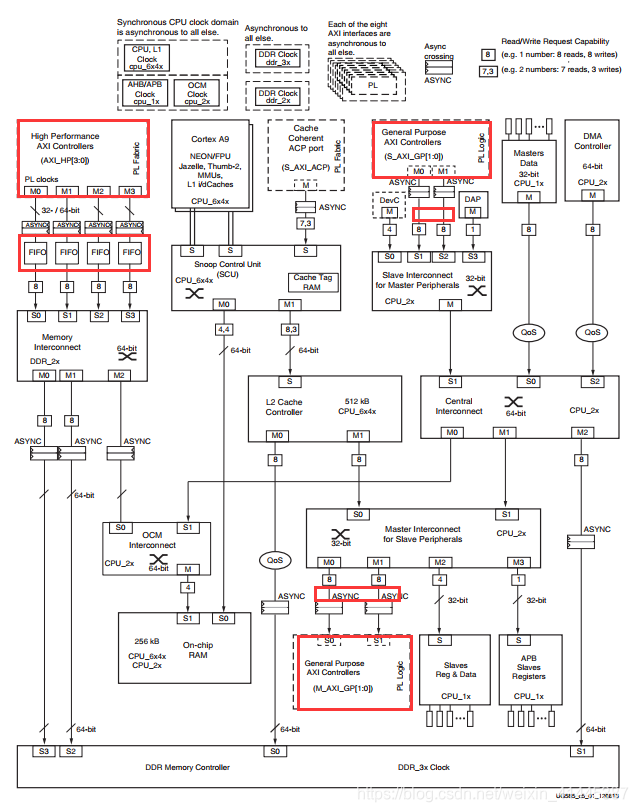

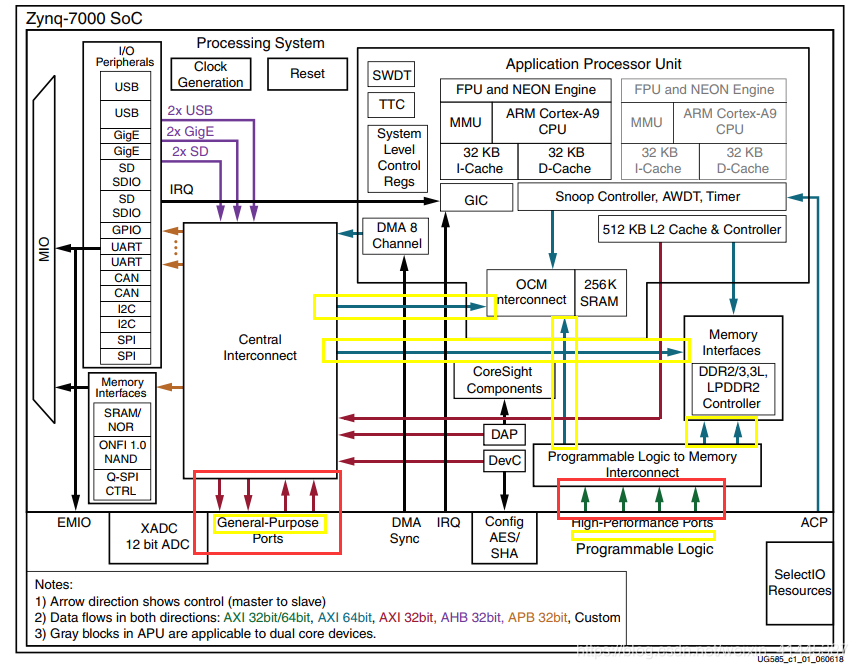

首先给出ZYNQ SoC的系统框图，如下图所示。在图中，箭头方向代表主机到从机的方向。
在这里插入图片描述
对于GP接口（general purpose）通用目的接口，有四个接口（两个从端口，两个主端口）；HP接口（high-performance purpose）高性能接口，有四个接口（四个都是从端口）。GP接口直接连接到的是中央互联区（central interconnect），然后由中央互联区再连接到OCM interconnect和存储器接口上；而HP接口直接连接到的是OCM interconnect和存储器接口。所以对于GP接口，通常使用他进行控制配置；而对于HP接口，通常使用它进行数据传输交互。

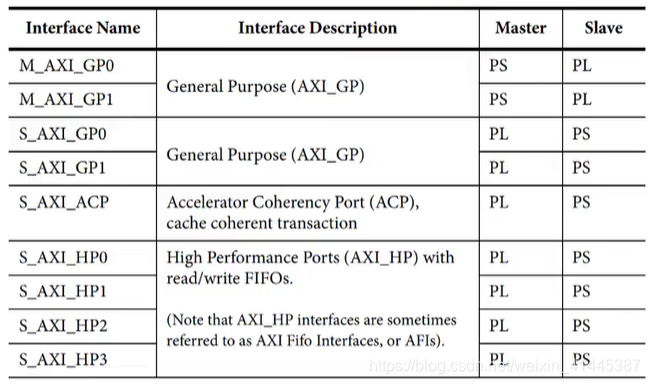

下图是HP和GP对应主从机具体信息：
在这里插入图片描述

AXI_HP接口

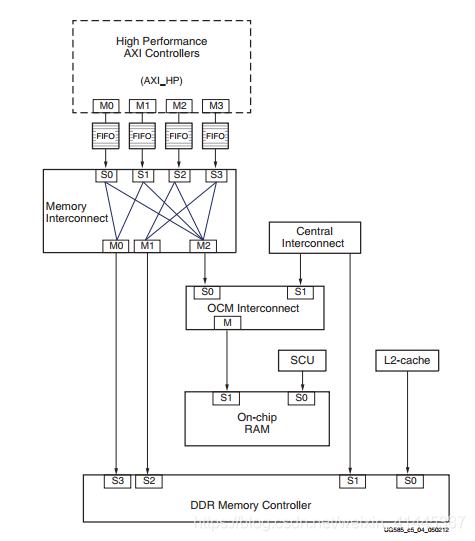

4个AXI HP接口为PL的主机提供了DDR和OCM存储器的高带宽的数据路径。 每个HP接口包括两个的FIFO缓存，用于读写传输。PL到内存互连高速AXI HP端口路由连接到两个DDR内存端口和一个OCM存储器端口。AXI HP接口也被称为AFI (AXI FIFO接口)，以强调它们的缓冲功能。 PL电平移位器必须通过LVL SHFTR EN启用后，才能进行PL逻辑通信。
在这里插入图片描述

特点

这些接口被设计为在PL主存储器和PS存储器(包括DDR和片上RAM)之间提供一个高吞吐量的数据路径。主要功能包括:

  • 可以实现32或64位数据位宽的主接口(每个端口独立编程)。
  • 在32位接口模式下，可以进行动态配置位为64位，以实现对齐传输，通过AxCACHE [1]可以进行控制。
  • 在32位接口模式下，为未对齐的32位传输自动扩展到64位。
  • 可编程的写命令释放阈值。
  • PL和PS之间的所有AXI接口的异步时钟域交叉。
  • 使用1kb (128 × 64位)数据缓存FIFO来平滑“长延迟”传输，用于读写。
  • 从PL端口提供QoS信令。
  • 命令和数据FIFO填充级计数可用于PL端。
  • 支持标准AXI 3.0接口。
  • 可编程命令下发到互连，分别用于读和写命令。
  • 14到70个指令范围的高性能从接口读接受能力。(取决于突发长度)
  • 8到32个指令范围的高性能从接口写接受能力。(取决于突发长度)

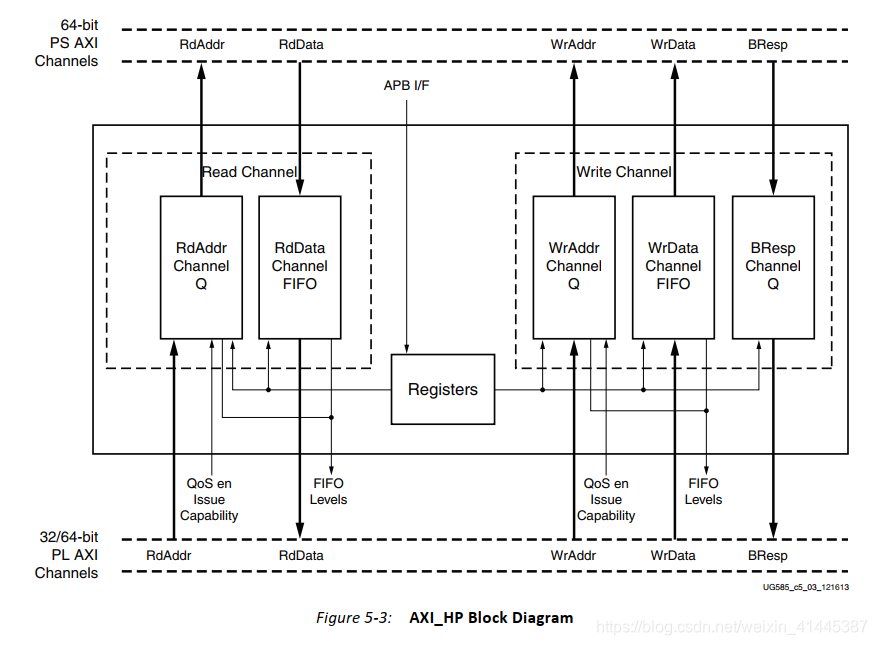

AXI_HP接口的框图

为了提高读写的性能，在读写数据通道添加了FIFO用于读写数据的传输。
在这里插入图片描述
有两组AXI端口，一组直接连接到PL，另一组连接到AXI互连矩阵，允许访问DDR和OCM内存：
在这里插入图片描述

AXI_GP接口

AXI_GP接口直接连接到主互连和从互连的端口，没有任何额外的FIFO缓冲，不像AXI_HP接口使用FIFO缓冲以提高性能和吞吐量。因此，性能受到主互连端口和从互连端口的限制。这些接口仅用于通用用途，并不是为了实现高性能。

特点

AXI GP的特性包括:

  • 支持标准AXI协议
  • 数据总线宽度只有32位
  • 主端口ID位宽为12位
  • 主端口发送能力:8位读，8位写
  • 从端口ID位宽为6位
  • 从端口接受能力:8位读，8位写

Reference

  1. Xilinx UG585
  2. 正点原子ZYNQ开发视频教程
