《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述
Arduino LCD：专业视角下的全面解析
在嵌入式系统开发中，LCD（Liquid Crystal Display）液晶显示屏是实现信息可视化和人机交互的重要组成部分。Arduino 作为广泛应用的开源硬件平台，其对多种类型 LCD 屏幕的良好支持，使得开发者能够快速构建低成本、高可用性的显示系统。

一、主要特点

接口种类丰富
字符型 LCD（如 16x2、20x4）：使用 HD44780 控制器，常见于基础教学项目；
图形点阵 LCD（如 128x64 OLED、TFT 彩色屏）：支持自由绘图，适合复杂界面；
通信方式多样：
并行接口（8位/4位模式）
I²C 接口（节省引脚资源）
SPI 接口（高速数据传输）
低功耗与稳定性强
多数 LCD 模块（尤其是OLED）具有较低功耗特性，适用于电池供电设备；
工作电压范围宽（3.3V~5V），兼容性强；
支持长时间连续运行，稳定性好。
图形与文本混合显示能力强
字符型 LCD 可自定义字符（最多8个用户定义字符）；
图形型 LCD 支持绘制线条、矩形、圆形、图像等；
支持多字体、中文字符（需加载字库）及动态刷新。
开发资源成熟
社区提供大量现成库函数，例如：
LiquidCrystal（用于HD44780字符屏）
U8g2lib / SSD1306（用于OLED图形屏）
TFT_eSPI / ILI9341（用于TFT彩色屏）
支持 Arduino IDE、PlatformIO 等主流开发环境。
可扩展性与集成度高
可与其他传感器、执行器、无线模块（如蓝牙、Wi-Fi）协同工作；
适合作为小型监控终端、状态面板、操作引导界面；
支持远程控制更新内容（通过串口或网络协议）。

二、典型应用场景

工业控制系统
显示PLC状态、温度、压力、液位等实时参数；
提供本地操作提示与报警信息；
替代传统按钮+LED指示灯组合，提升操作效率。
智能家居与物联网
智能网关设备显示连接状态、传感器数据、Wi-Fi强度；
家庭气象站展示温湿度、风速、空气质量等；
智能门锁显示“开锁成功”、“密码错误”等反馈信息。
教育与实验教学
编程入门教学中展示变量值、调试信息；
嵌入式课程讲解GPIO、I²C/SPI通信、中断等核心概念；
学生创新项目中实现信息反馈与人机交互。
商业与零售设备
自助服务终端显示操作指引；
POS收银机显示商品名称、价格、支付状态；
智能售货机显示商品介绍与购买提示。
农业与环境监测
土壤湿度、光照强度、CO₂浓度等传感器数据显示；
温室大棚控制器的状态反馈；
水质检测仪、气象站的数据输出。
艺术装置与互动展览
数字艺术展中的文字说明与引导；
科技馆互动装置的操作提示；
商场数字标牌系统的静态/动态信息展示。

三、注意事项

合理选择LCD类型与尺寸
根据功能需求选择字符型或图形型屏幕；
小型项目优先考虑 I²C 接口的 OLED 屏幕（如 SSD1306）；
高分辨率或彩色需求则选择 TFT 类屏幕（如 ILI9341）。
避免频繁全屏刷新
对图形型屏幕而言，每次全屏重绘会显著增加CPU负载；
应采用局部刷新策略，仅更新变化部分区域；
使用双缓冲机制可减少画面闪烁，但需权衡内存占用。
注意电源管理与背光控制
OLED 屏幕无需背光，功耗更低；
LCD 背光亮度应根据环境调整，避免过亮刺眼；
若为低功耗设计，可在空闲时关闭背光或进入休眠模式。
字体与图标资源优化
中文显示需加载字库，可能占用较大Flash空间；
合理裁剪字库，仅包含常用汉字以节省资源；
图标建议使用点阵格式并压缩存储。
兼容性与接口配置
不同型号的LCD模块可能需要不同的初始化设置；
注意I²C地址冲突问题（可通过逻辑分析仪或扫描工具排查）；
使用电平转换器确保3.3V模块与5V主控兼容。
代码结构与维护性
将LCD相关逻辑封装为独立模块或类，便于复用；
注释清晰，命名规范，提高后期维护效率；
提供串口调试接口或OTA升级能力，方便远程修改显示内容。

在 Arduino 项目中，LCD 的逐像素控制（Pixel-level Control）是一种对液晶显示屏进行精细化图形处理的技术。与传统的字符型 LCD 直接输出预定义字符不同，逐像素控制通常用于图形点阵型 LCD（Graphic LCD）或带有绘图功能的 OLED 屏幕，它允许开发者对屏幕上的每一个像素点进行独立操作。这种控制方式极大地增强了显示内容的表现力和灵活性，适用于需要绘制自定义图形、动画、仪表盘、图表等复杂视觉效果的应用场景。

一、主要特点

精确到像素级别的控制
每个像素点都可以被单独点亮或熄灭，支持黑白（单色）或彩色显示。
支持坐标定位，如 (x, y) 坐标系，便于绘制图形、文字、图标等。
支持图形绘制功能
可以绘制点、线、矩形、圆形、椭圆、多边形等基本图形。
支持填充、反色、位图图像显示等功能。
更高的分辨率
图形 LCD 通常具有更高的分辨率，例如 128×64、128×128、240×240 等。
高分辨率支持更复杂的界面设计和数据可视化。
使用专用图形库
常用库包括：Adafruit_GFX, U8g2lib, TFT_eSPI, ILI9341_t3n 等。
这些库提供了丰富的 API 来简化图形绘制和像素操作。
多种通信接口支持
支持 SPI、I2C、并行总线等多种通信协议。
SPI 接口较为常见，因其传输速度快，适合高分辨率图形刷新。

二、应用场景

工业人机界面（HMI）
用于工业设备的状态监控、参数设置、流程控制等。
示例：PLC 控制面板、温度控制器界面、电机状态仪表盘。
数据可视化展示
显示传感器采集的数据趋势图、柱状图、饼图等。
示例：温湿度曲线图、空气质量变化趋势图。
智能穿戴设备
在智能手表、手环等小型设备上显示时间、天气、心率等信息。
示例：基于 SSD1306 的 OLED 显示屏用于微型仪表界面。
教育实验与嵌入式教学
作为教学工具帮助学生理解图形编程、坐标系统、点阵原理等。
示例：使用 Arduino 绘制动态图形或实现小游戏界面。
DIY 创意项目
电子钟、天气预报仪、音乐频谱分析器、游戏机掌机等。
示例：使用 ILI9341 TFT 屏制作 Arduino 版“贪吃蛇”游戏。

三、需要注意的事项

内存资源限制
Arduino（尤其是 UNO、Nano）RAM 和 Flash 容量有限。
高分辨率图形和大量图像缓存可能导致内存溢出，需合理分配资源。
刷新率与性能瓶颈
图形刷新频率过高会导致画面卡顿或 CPU 占用率上升。
对于复杂图形建议采用局部刷新或帧缓冲优化策略。
图像格式转换
自定义图片需通过工具（如 ImageConverter565、LCD Assistant）转为 C 数组。
注意颜色深度匹配（如 RGB565、单色 BMP）。
引脚配置与硬件连接
不同屏幕模块使用不同的通信协议（SPI/I2C），需确认引脚连接正确。
使用电平转换器防止 5V 与 3.3V 设备之间的电压冲突。
屏幕初始化与驱动兼容性
不同型号的 LCD 屏幕可能需要不同的初始化序列和驱动程序。
使用前应查阅芯片手册（如 ST7735、SSD1306、ILI9341）。
功耗问题
高分辨率彩色 TFT 屏幕功耗较高，不适合长时间低功耗运行。
在电池供电设备中应选择低功耗 OLED 或 ePaper 屏幕。

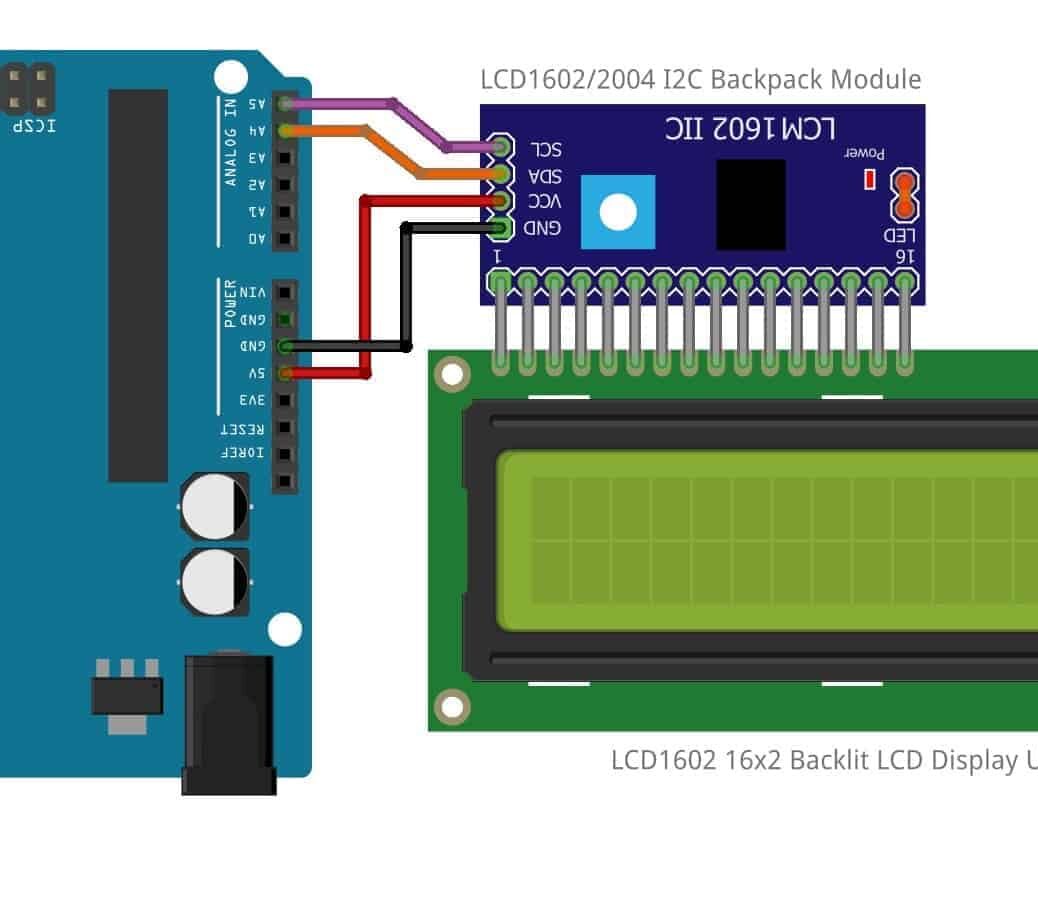

在这里插入图片描述
1、基础逐像素控制显示文本

#include <LiquidCrystal.h>

// 初始化LCD，设定RS, E, D4, D5, D6, D7引脚
LiquidCrystal
lcd(12, 11, 5, 4, 3, 2);

void setup() {
  lcd
.begin(16, 2); // 设置LCD的列数和行数
}

void loop() {
  lcd
.setCursor(0, 0); // 设置光标位置
  lcd
.print("Hello, World!"); // 显示文本

  delay(2000); // 延迟2秒
}

要点解读：
• 逐像素控制：虽然LCD模块本身不支持直接逐像素控制，但可以通过控制光标位置来逐字符显示文本。
• 显示文本：使用lcd.print函数在指定位置显示文本。
• 光标位置：通过lcd.setCursor设置光标位置，实现文本的逐像素显示。

2、逐像素控制显示多行文本

#include <LiquidCrystal.h>

// 初始化LCD，设定RS, E, D4, D5, D6, D7引脚
LiquidCrystal
lcd(12, 11, 5, 4, 3, 2);

void setup() {
  lcd
.begin(16, 2); // 设置LCD的列数和行数
}

void loop() {
  lcd
.setCursor(0, 0); // 设置光标位置
  lcd
.print("Line 1: Hello!"); // 显示第一行文本

  lcd
.setCursor(0, 1); // 设置光标位置
  lcd
.print("Line 2: World!"); // 显示第二行文本

  delay(2000); // 延迟2秒
}

要点解读：
• 多行文本：通过多次调用lcd.setCursor和lcd.print函数，分别设置每行的光标位置和显示文本。
• 逐像素控制：虽然LCD模块本身不支持直接逐像素控制，但可以通过控制光标位置来逐字符显示文本。
• 显示更新：每行文本的显示位置和内容可以通过lcd.setCursor和lcd.print函数动态调整。

3、逐像素控制显示动态内容

#include <LiquidCrystal.h>

// 初始化LCD，设定RS, E, D4, D5, D6, D7引脚
LiquidCrystal
lcd(12, 11, 5, 4, 3, 2);

void setup() {
  lcd
.begin(16, 2); // 设置LCD的列数和行数
}

void loop() {
  lcd
.setCursor(0, 0); // 设置光标位置
  lcd
.print("Dynamic Text: "); // 显示静态文本

  lcd
.setCursor(0, 1); // 设置光标位置
  lcd
.print("Time: "); // 显示静态文本
  lcd
.print(millis() / 1000); // 显示动态时间（秒）

  delay(1000); // 每秒更新一次
}

要点解读：
• 动态内容：通过millis函数获取当前时间（毫秒），并将其转换为秒显示在第二行。
• 逐像素控制：虽然LCD模块本身不支持直接逐像素控制，但可以通过控制光标位置来逐字符显示文本。
• 显示更新：动态内容（如时间）每秒更新一次，确保显示内容的实时性。

在这里插入图片描述

4、12864 LCD绘制动态进度条（U8g2库）

#include <U8g2lib.h>
#include <SPI.h>
U8G2_ST7920_128X64_F_SW_SPI u8g2(U8g2_R2, 18, 23, 16); // 软件SPI定义

void setup() {
  u8g2.begin();
  u8g2.setPowerSave(0);
}

void loop() {
  static int progress = 0;
  u8g2.firstPage();
  do {
    u8g2.drawFrame(10, 30, 108, 10); // 绘制外框
    u8g2.drawBox(10, 30, progress * 108 / 100, 10); // 动态填充
    u8g2.setCursor(40, 50);
    u8g2.print(progress); u8g2.print("%");
  } while (u8g2.nextPage());

  progress = (progress + 1) % 101; // 循环0-100
  delay(100);
}

要点解读
图形库选择：U8g2库支持12864 LCD的逐像素绘图，需配置SPI/I2C接口。
动态填充：drawBox()通过计算宽度比例实现进度条效果，progress变量控制填充长度。
刷新优化：firstPage()和nextPage()确保图形完整渲染，避免闪烁。

5、OLED屏幕绘制实时波形（Adafruit_GFX库）

#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

void setup() {
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // I2C地址
  display.clearDisplay();
}

void loop() {
  static int xPos = 0;
  static float yValue = 0;

  display.clearDisplay();
  display.drawLine(0, 32, 128, 32, WHITE); // 中心线

  // 绘制波形
  for (int i = 0; i < 128; i++) {
    int y = 32 - (sin(yValue + i * 0.1) * 15); // 正弦波
    display.drawPixel(i, y, WHITE);
  }

  display.display();
  yValue += 0.1; // 更新波形相位
  delay(50);
}

要点解读
OLED特性：SSD1306驱动的OLED屏幕需配置I2C地址（如0x3C）。
实时波形：通过drawPixel()逐点绘制正弦波，yValue控制波形相位偏移。
性能平衡：clearDisplay()清除旧帧，避免残留，但频繁调用可能影响刷新率。

6、TFT LCD触摸屏绘制自由线条（MCUFRIEND库）

#include <MCUFRIEND_kbv.h>
MCUFRIEND_kbv tft;

void setup() {
  tft.begin(tft.readID()); // 自动检测LCD型号
  tft.fillScreen(BLACK);
  tft.setTextColor(WHITE);
  tft.print("Draw on Screen!");
}

void loop() {
  static int lastX = -1, lastY = -1;
  TSPoint p = ts.getPoint(); // 假设已初始化触摸屏

  if (p.z > ts.pressureThreshhold) { // 检测触摸
    int x = map(p.x, TS_MINX, TS_MAXX, 0, tft.width());
    int y = map(p.y, TS_MINY, TS_MAXY, 0, tft.height());

    if (lastX != -1) {
      tft.drawLine(lastX, lastY, x, y, RED); // 绘制线条
    }
    lastX = x;
    lastY = y;
  } else {
    lastX = -1; // 释放触摸时重置
  }
}

要点解读
触摸屏集成：MCUFRIEND库支持多种TFT LCD型号，需配合触摸屏库（如TouchScreen）。
坐标映射：map()函数将触摸原始数据转换为屏幕坐标。
实时交互：通过drawLine()实现自由绘制，lastX/Y记录上一点位置。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
