【花雕学编程】Arduino E-Ink 之电子书阅读器

《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域：广泛涉及了Arduino BLDC、Arduino CNC、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID 及 Arduino TFT 等方面的相关拓展思路和众多参考案例。本专栏目前博客近2300篇。
https://blog.csdn.net/weixin_41659040/category_12422453.html

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

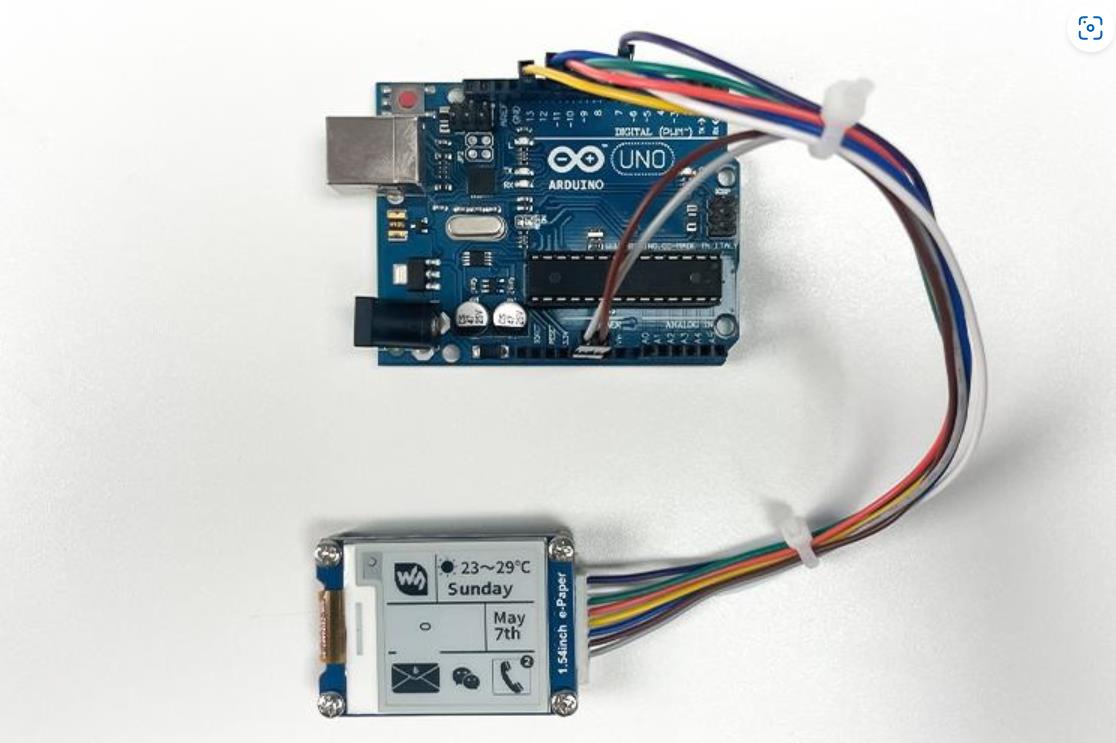

Arduino E-Ink（电子墨水屏） 是近年来在低功耗嵌入式显示系统中广泛应用的一种新型显示技术。它与传统 TFT、OLED 等屏幕有着本质区别，特别适用于需要长时间静态显示、低刷新频率、节能的场景。

一、主要特点

1. 超低功耗
   E-Ink 屏幕仅在刷新画面时消耗电力，显示内容保持不变时几乎不耗电。
   非常适合电池供电设备或太阳能供电系统，可显著延长续航时间。
2. 阳光下可视性强
   借助环境光反射原理，E-Ink 屏幕在强光下依旧清晰可见，优于 OLED 和 LCD。
   无背光设计使其更适合户外或高亮度环境下的使用。
3. 黑白/灰阶显示为主
   大多数 E-Ink 屏幕为单色（黑白）或有限灰阶（如 3bit），色彩表现能力弱于 TFT 或 OLED。
   这使得其更适用于文字、图标、仪表等简洁信息的展示。
4. 刷新率低，不适合动态内容
   刷新一次通常需要几百毫秒至数秒，且频繁刷新会导致残影问题。
   不适合播放视频、动画或实时图形更新类应用。
5. 驱动复杂度较高
   相比普通字符型 LCD，E-Ink 屏幕需要精确控制波形驱动（Driver Waveform），否则容易出现残影或老化现象。
   通常依赖专用库（如 GxEPD2、Adafruit_EPD）进行图像缓冲和刷新控制。
6. 寿命长，耐久性好
   E-Ink 屏幕具有很高的耐久性，理论上可支持数十万次刷新，不易老化。
   对比 OLED 的“烧屏”风险，E-Ink 更加稳定可靠。

二、应用场景

1. 智能标签（Smart Label）
   应用于零售行业，作为货架价格标签、库存管理标签等，可远程更新商品信息。
   示例：超市电子价签系统。
2. 智能家居显示终端
   显示温湿度、空气质量、日程提醒、门锁状态等信息。
   可作为壁挂式低功耗家庭信息中心。
3. 便携式电子设备
   如电子书阅读器（Kindle）、智能手表辅助显示界面、户外导航设备等。
   特别适合需要长时间待机、无需频繁刷新的设备。
4. 农业与环境监测
   在温室大棚、气象站、水质检测点部署低功耗显示屏，展示传感器数据。
   示例：太阳能供电的空气污染监测站显示模块。
5. 工业与物流追踪
   工业设备状态显示面板、资产追踪标签、运输过程中的温湿度记录仪等。
   支持无线通信 + E-Ink 的组合方案，实现远程监控。

三、注意事项

1. 刷新策略优化
   避免不必要的刷新操作，尽量采用局部刷新（Partial Refresh）减少闪烁与延迟。
   全局刷新（Full Update）虽然显示效果更好，但耗时较长且易造成视觉不适。
2. 内存占用问题
   E-Ink 屏幕分辨率较高时，帧缓冲区（Frame Buffer）会占用大量 RAM。
   对于 Arduino UNO/Nano 等低端设备，建议选择小尺寸或使用外部 SRAM 缓冲。
3. 驱动库的选择与配置
   推荐使用主流开源库如：
   GxEPD2：功能强大，支持多种 E-Ink 模块。
   Adafruit_EPD：适用于 Adafruit 自家模块。
   注意 SPI 速率、引脚映射、复位逻辑是否匹配硬件。
4. 避免残影与图像老化
   长时间显示相同内容可能导致“图像残留”，称为“残影效应”。
   建议定期执行“清除刷新”（Clear Update）或随机扰动内容布局来缓解。

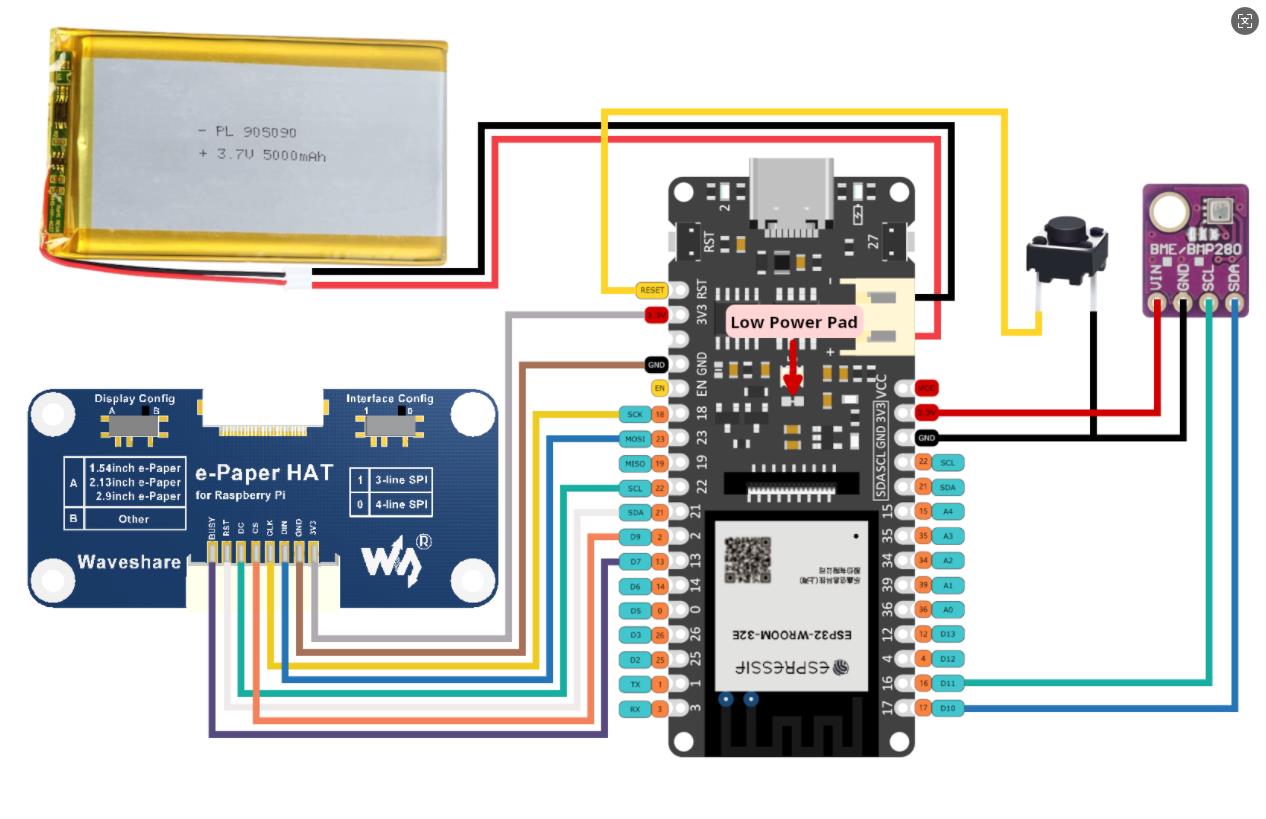

5. 电源管理策略
   可结合 Arduino 的休眠模式，在非工作时段关闭屏幕供电或进入低功耗模式。
   使用 MOSFET 控制屏幕电源，进一步降低待机电流。
6. 开发调试难度较大
   由于刷新速度慢，调试过程中需耐心等待每次更新结果。
   建议先在 TFT/OLED 上验证逻辑，再迁移到 E-Ink 平台。

在 Arduino 项目中，E-Ink 之电子书阅读器（E-Reader Based on E-Ink and Arduino） 是一种结合了低功耗显示技术与嵌入式系统的创新应用。它利用 E-Ink 屏幕的阳光下可视性、高对比度和超低功耗特性，实现了一种轻量级、便携式的电子书阅读设备。

以下将从 主要特点、应用场景 和 注意事项 三个方面，以专业视角对这一系统进行详细解析。

一、主要特点

1. 极低功耗
   E-Ink 屏幕仅在刷新时消耗电能，非常适合电池供电或太阳能供电系统。
   可实现数天甚至数周的续航时间，尤其适合户外使用。
2. 阳光下可视性强
   利用环境光反射成像，在强光环境下依然清晰可见，优于 OLED 和 LCD。
   非常适合在户外或光照强烈环境下阅读书籍、文档等。
3. 高对比度黑白显示
   单色 E-Ink 屏幕具有接近纸质书的阅读体验，视觉舒适度高。
   适合展示文字内容为主的电子书、PDF 文档等。
4. 支持局部刷新（Partial Update）
   多数现代 E-Ink 控制芯片支持局部刷新功能，仅更新页面变化部分，减少闪烁和延迟。
   提升翻页体验并延长屏幕寿命。
5. 可扩展性强
   可集成 SD 卡模块读取本地文件，或通过 Wi-Fi 模块联网下载书籍（如 ESP32 平台）。
   可添加按键、触摸屏、蓝牙键盘等交互组件，提升用户体验。
6. 资源受限下的优化挑战
   对于低端 Arduino 平台（如 UNO、Nano），处理 PDF 或文本解析能力有限。
   建议采用性能更强的平台如 ESP32、Teensy 或 RP2040 等。
   二、应用场景
7. 个人便携电子书阅读器
   构建一个类似 Kindle 的低成本电子书阅读器，用于阅读小说、技术文档、学习资料等。
8. 教育类辅助设备
   学校或培训机构可部署基于 Arduino + E-Ink 的电子教材终端，节省纸张成本并便于更新。
9. 户外学习与工作设备
   适用于野外科研、农业、地质勘探等场景，作为携带电子手册、操作指南的理想工具。
10. 图书馆数字借阅终端
    在小型社区图书馆中，提供离线电子书借阅服务，降低维护成本。
11. 工业/医疗文档查阅终端
    在工厂车间或医院病房中，部署无背光、低功耗的文档查阅设备，提高信息获取效率。
    三、注意事项

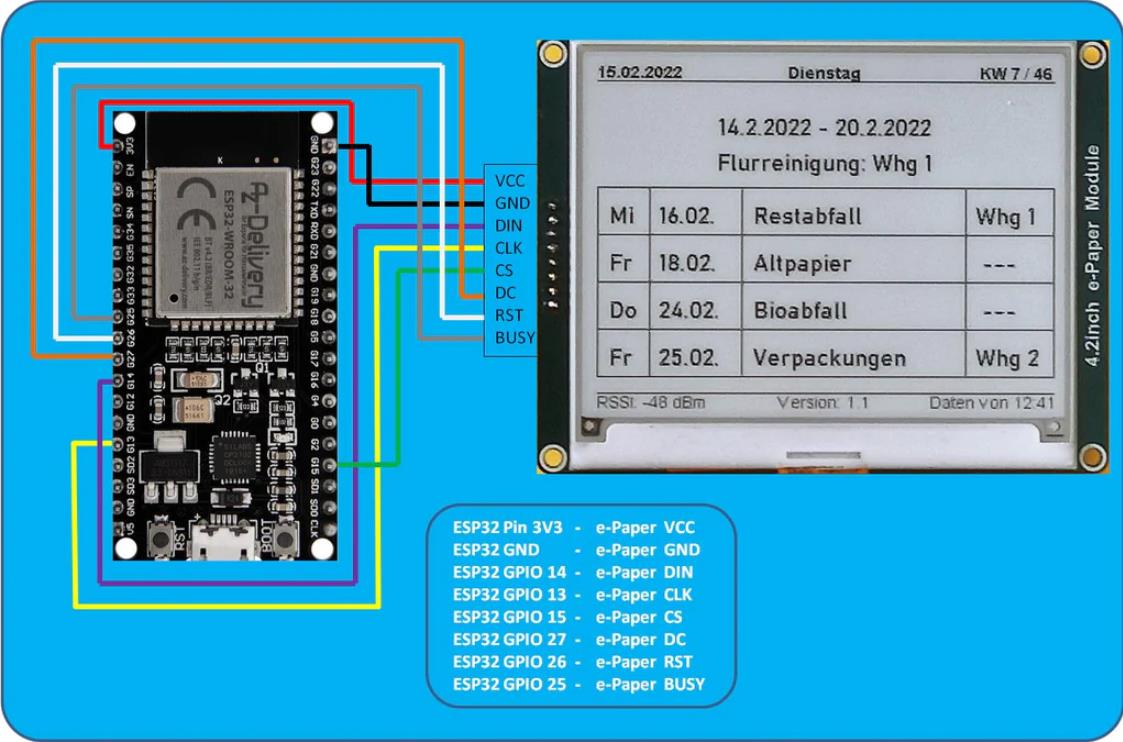

12. 硬件选型合理
    推荐使用 ESP32 或其他具备 Wi-Fi、SD 卡支持、足够内存的控制器。
    选择合适的 E-Ink 屏幕尺寸（如 4.2"、7.5"）和分辨率（如 800x600）以满足阅读需求。
13. 图像与文本渲染优化
    使用图形库（如 GxEPD2、uGui、LittlevGL）进行界面绘制。
    对文本进行逐行渲染，并考虑字体大小、行距、边距设置，确保阅读舒适性。
14. 文件格式支持
    支持 TXT、HTML、EPUB、PDF 等常见电子书格式，需根据处理器能力选择合适的解析方式。
    可借助外部 MCU 或 SD 卡预处理为位图缓存加载，减轻主控压力。
15. 驱动库适配与调试
    推荐使用主流开源库：
    GxEPD2：功能强大，支持多种 E-Ink 模块。
    M5EPD：适用于 M5Stack EPD 设备。
    注意 SPI 速率、引脚映射、复位逻辑是否匹配硬件。
16. 防止残影（Image Retention）
    定期执行“全屏刷新”以清除图像残留，避免长时间显示相同内容导致老化。
    可设计“夜间模式”或“扰动刷新”策略缓解问题。
17. 用户交互设计
    添加物理按键或触摸输入模块（如 FT6X36），实现翻页、菜单、亮度调节等功能。
    考虑加入电源管理、自动休眠机制，提升用户体验和续航表现。

1、基础电子书阅读器

#include <GxEPD2_BW.h> // 引入单色E-Ink显示屏库

#define EPD_CS 5
#define EPD_DC 0
#define EPD_RST 2
#define EPD_BUSY 15

GxEPD2_BW<GxEPD2_213_B72, GxEPD2_213_B72::HEIGHT> epd(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);

void setup() {
  epd.init(115200); // 初始化E-Ink显示屏，设置波特率
  epd.setRotation(1); // 设置屏幕旋转方向

  epd.fillScreen(GxEPD_WHITE); // 填充屏幕为白色
  epd.setTextColor(GxEPD_BLACK); // 设置文本颜色为黑色
  epd.setTextSize(2); // 设置文本大小

  // 显示固定文本
  epd.setCursor(10, 30);
  epd.print("Chapter 1: Introduction");
  epd.setCursor(10, 60);
  epd.print("Once upon a time...");
  epd.setCursor(10, 90);
  epd.print("In a land far, far away...");

  epd.display(); // 显示内容
  epd.hibernate(); // 将显示屏置于休眠模式以节省电量
}

void loop() {
  // 空循环，保持显示
}

要点解读：
文本显示：使用epd.print函数在指定位置显示文本。
屏幕刷新：使用epd.display函数刷新屏幕，显示文本。
休眠模式：通过epd.hibernate将显示屏置于休眠模式，减少功耗。

2、支持翻页功能的电子书阅读器

#include <GxEPD2_BW.h> // 引入单色E-Ink显示屏库
#include <SPI.h>
#include <SD.h> // 引入SD卡库

#define EPD_CS 5
#define EPD_DC 0
#define EPD_RST 2
#define EPD_BUSY 15
#define SD_CS 4

GxEPD2_BW<GxEPD2_213_B72, GxEPD2_213_B72::HEIGHT> epd(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);

void setup() {
  epd.init(115200); // 初始化E-Ink显示屏，设置波特率
  epd.setRotation(1); // 设置屏幕旋转方向
  SPI.begin(); // 初始化SPI
  if (!SD.begin(SD_CS)) { // 初始化SD卡
    Serial.println("SD card initialization failed!");
    return;
  }
}

void loop() {
  if (SD.exists("book.txt")) { // 检查文件是否存在
    File file = SD.open("book.txt"); // 打开文件
    if (file) {
      epd.fillScreen(GxEPD_WHITE); // 清屏
      epd.setTextColor(GxEPD_BLACK); // 设置文本颜色
      epd.setTextSize(2); // 设置文本大小
      epd.setCursor(10, 10); // 设置文本起始位置
      int line = 0; // 行数计数
      while (file.available() && line < 10) { // 读取文件内容
        char c = file.read();
        if (c == '\n') {
          line++;
          epd.setCursor(10, 10 + line * 20); // 换行
        } else {
          epd.print(c); // 显示字符
        }
      }
      file.close(); // 关闭文件
      epd.display(); // 显示内容
      epd.hibernate(); // 休眠
    }
  }
  delay(5000); // 每5秒刷新一次
}

要点解读：
文件读取：通过SD卡读取文本文件内容。
文本显示：逐行读取并显示文本内容。
屏幕刷新：使用epd.display函数刷新屏幕，显示文本。
休眠模式：通过epd.hibernate将显示屏置于休眠模式，减少功耗。

3、支持书签功能的电子书阅读器

#include <GxEPD2_BW.h> // 引入单色E-Ink显示屏库
#include <SPI.h>
#include <SD.h> // 引入SD卡库
#include <EEPROM.h> // 引入EEPROM库

#define EPD_CS 5
#define EPD_DC 0
#define EPD_RST 2
#define EPD_BUSY 15
#define SD_CS 4
#define BOOKMARK_ADDR 0 // 书签存储地址

GxEPD2_BW<GxEPD2_213_B72, GxEPD2_213_B72::HEIGHT> epd(EPD_CS, EPD_DC, EPD_RST, EPD_BUSY);

void setup() {
  epd.init(115200); // 初始化E-Ink显示屏，设置波特率
  epd.setRotation(1); // 设置屏幕旋转方向
  SPI.begin(); // 初始化SPI
  if (!SD.begin(SD_CS)) { // 初始化SD卡
    Serial.println("SD card initialization failed!");
    return;
  }
}

void loop() {
  int bookmark = EEPROM.read(BOOKMARK_ADDR); // 读取书签
  if (SD.exists("book.txt")) { // 检查文件是否存在
    File file = SD.open("book.txt"); // 打开文件
    if (file) {
      epd.fillScreen(GxEPD_WHITE); // 清屏
      epd.setTextColor(GxEPD_BLACK); // 设置文本颜色
      epd.setTextSize(2); // 设置文本大小
      epd.setCursor(10, 10); // 设置文本起始位置
      int line = 0; // 行数计数
      int page = 0; // 页数计数
      while (file.available() && page <= bookmark) { // 读取文件内容
        char c = file.read();
        if (c == '\n') {
          line++;
          if (line > 10) { // 换页
            line = 0;
            page++;
          }
          if (page > bookmark) { // 跳过书签之前的页面
            epd.setCursor(10, 10 + line * 20); // 换行
          }
        } else if (page > bookmark) { // 显示当前页面内容
          epd.print(c);
        }
      }
      file.close(); // 关闭文件
      epd.display(); // 显示内容
      epd.hibernate(); // 休眠
    }
  }
  delay(5000); // 每5秒刷新一次
}

要点解读：
书签功能：通过EEPROM存储书签位置。
文件读取：通过SD卡读取文本文件内容。
文本显示：逐行读取并显示文本内容，跳过书签之前的页面。
屏幕刷新：使用epd.display函数刷新屏幕，显示文本。
休眠模式：通过epd.hibernate将显示屏置于休眠模式，减少功耗。

4、基础文本显示（单页电子书）

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_EPD.h>

#define EPD_CS  9
#define EPD_DC  10
#define EPD_RST 8
#define EPD_BUSY 7

Adafruit_ThinkInk_290_mono_M06 display(EPD_DC, EPD_RST, EPD_CS, -1, EPD_BUSY);

const char* bookContent =
  "Chapter 1\n"
  "Once upon a time...\n"
  "In a land far away...";

void setup() {
  display.begin(THINKINK_M06);
  display.clearBuffer();
  display.setTextSize(2);
  display.setCursor(10, 10);
  display.setTextColor(EPD_BLACK);
  display.print(bookContent);
  display.display(); // 刷新显示
}

void loop() {}

要点解读
硬件初始化：使用Adafruit_ThinkInk_290_mono_M06类初始化三色E-Ink屏幕。
文本格式：通过字符串直接嵌入文本内容，使用\n换行，适合短篇内容。
显示优化：设置合适的文本大小（setTextSize）和起始坐标（setCursor）以适配屏幕分辨率。

5、多页滚动电子书（带按钮控制）

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_EPD.h>

#define EPD_CS  9
#define EPD_DC  10
#define EPD_RST 8
#define EPD_BUSY 7
#define NEXT_BTN 2
#define PREV_BTN 3

Adafruit_ThinkInk_290_mono_M06 display(EPD_DC, EPD_RST, EPD_CS, -1, EPD_BUSY);

const char* pages[] = {
  "Page 1: Hello World!",
  "Page 2: Arduino E-Ink",
  "Page 3: End of Demo"
};
int currentPage = 0;

void setup() {
  pinMode(NEXT_BTN, INPUT_PULLUP);
  pinMode(PREV_BTN, INPUT_PULLUP);
  display.begin(THINKINK_M06);
  showPage(currentPage);
}

void loop() {
  if (digitalRead(NEXT_BTN) == LOW && currentPage < 2) {
    currentPage++;
    showPage(currentPage);
    delay(300); // 防抖
  }
  if (digitalRead(PREV_BTN) == LOW && currentPage > 0) {
    currentPage--;
    showPage(currentPage);
    delay(300);
  }
}

void showPage(int page) {
  display.clearBuffer();
  display.setTextSize(2);
  display.setCursor(10, 10);
  display.print(pages[page]);
  display.display();
}

要点解读
交互设计：通过按钮（NEXT_BTN、PREV_BTN）实现翻页功能，需设置INPUT_PULLUP模式。
多页管理：使用字符串数组存储多页内容，通过currentPage变量跟踪当前页。
防抖处理：添加delay(300)避免按钮误触发。

6、PDF解析与显示（基于开源库）

#include <SPI.h>
#include <TFT_eSPI.h>
#include <JPEGDecoder.h>

#define EPD_CS  9
#define EPD_DC  10
#define EPD_RST 8

TFT_eSPI tft = TFT_eSPI();

void setup() {
  tft.begin();
  tft.setRotation(0);
  JPEGDecoder.begin();

  // 假设PDF已转换为JPEG并存储在SD卡中
  decodeJpeg("page1.jpg");
}

void loop() {}

void decodeJpeg(const char* filename) {
  File jpgFile = SD.open(filename);
  if (!jpgFile) return;

  JPEGDecoder.decodeFile(jpgFile);
  tft.pushImage(0, 0, JPEGDecoder.width, JPEGDecoder.height, JPEGDecoder.pPixels);
  jpgFile.close();
}

要点解读
PDF预处理：需提前将PDF转换为JPEG格式（如使用Adobe Acrobat或在线工具）。
存储介质：JPEG文件存储在SD卡中，通过SD.open()读取。
图像解码：使用JPEGDecoder库解析JPEG数据，并通过pushImage显示到E-Ink屏幕。
性能注意：E-Ink刷新速度较慢，适合静态页面显示，动态内容需谨慎使用。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
