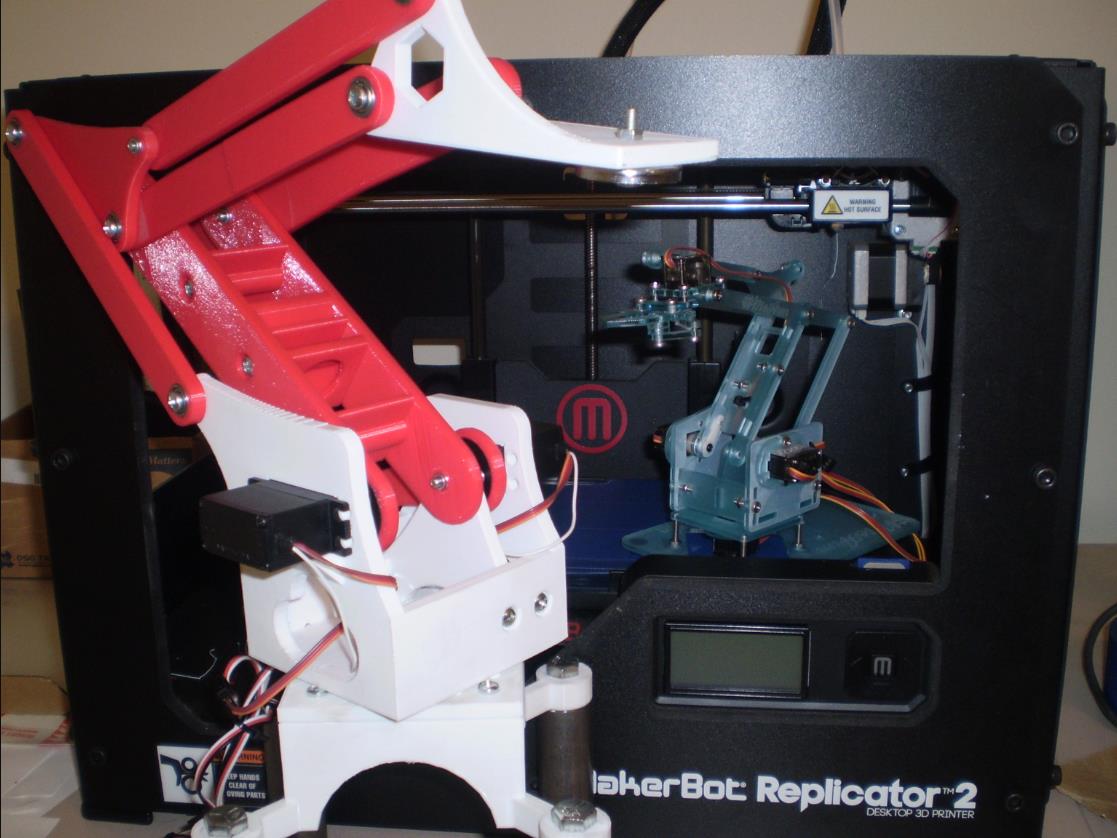

我设计了一个更大、更强、更长的“meArm”机械臂版本。机器人手臂看起来很有趣，玩起来也更有趣。这种设计为您提供了构建自己的机器人手臂的额外好处。使用 3D 打印机和五金店的零件，我能够提高原始“meArm”套件的举重能力和力量。我添加了一些新功能来纠正我在原始套件中遇到的问题。

要查看原始的“meArm”，请在 Pocket-Sized-Robot-Arm-meArm-V04 上查看他的项目。我从 adafruit.com/products/2012 购买了他的套件，并享受了将其组装和试用的乐趣。我喜欢这个设计，它看起来像工厂里的机械臂。最初的“meArm”是一个很好的套件，但对于任何实际用途来说都有点弱。所以我启动 SketchUp 并预热 3d 打印机。是时候让它变得更大、更强、更长了！我将秤翻了一番，在关节上添加了轴承以抑制运动，并添加了更大的伺服系统来帮助移动较重的物体。我有一些问题需要克服，并且还有更多的改进想要做出，但我正在通往成功项目的道路上。

在这里插入图片描述

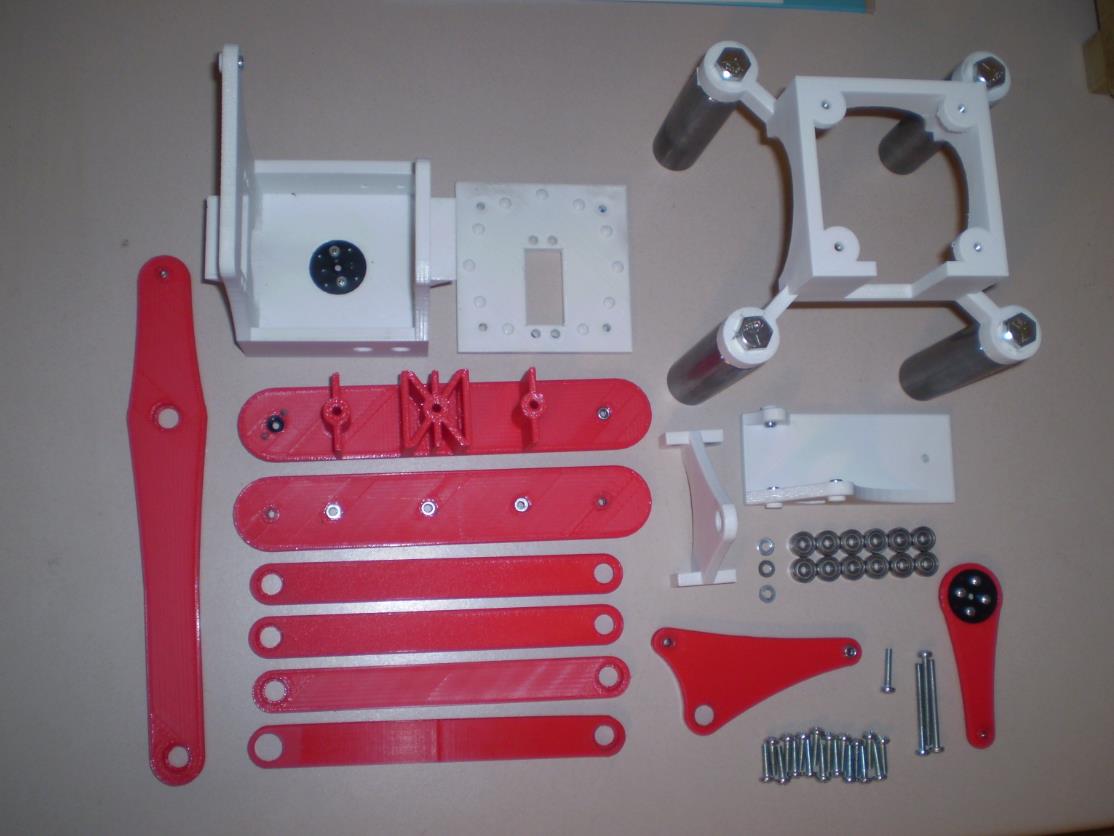

第 1 步：零件清单

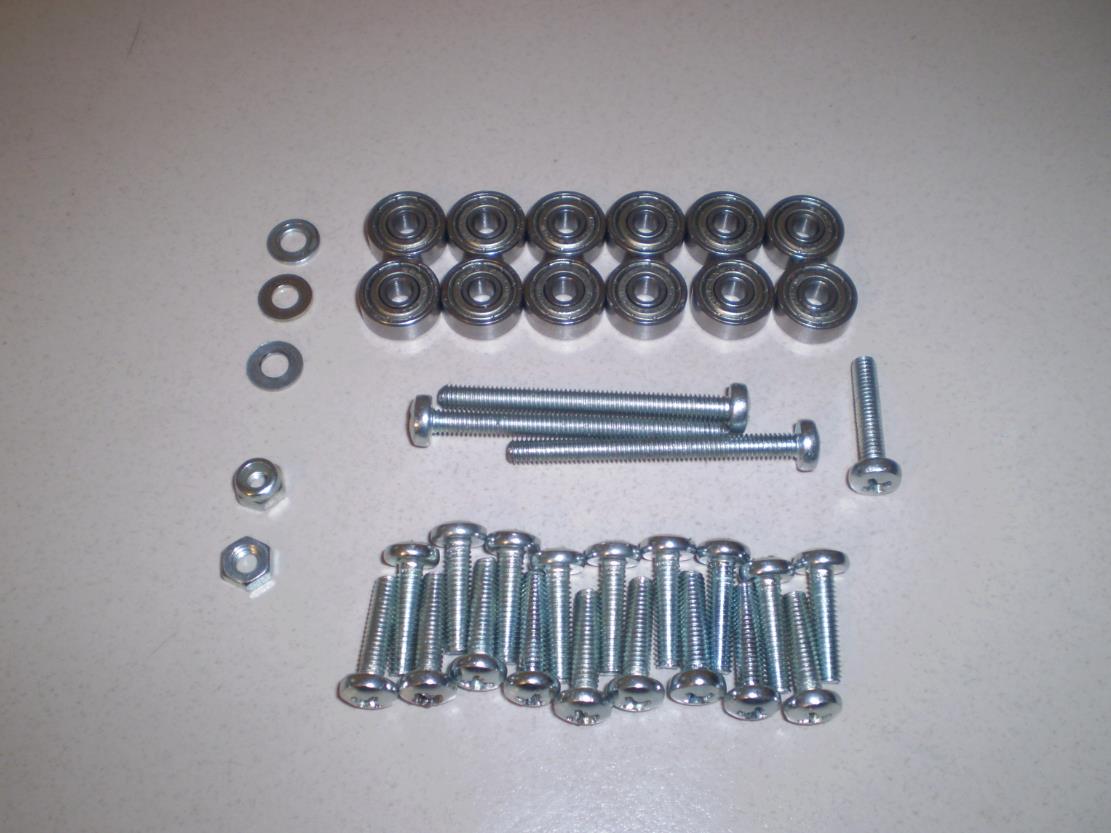

1、硬件材料：
18 ~ 5/8“ 长 M4 螺丝
1 ~ 3/4“ 长 M4 螺丝
3 ~ 1-3/4“ 长 M4 螺丝
22 ~ M4 螺母（我用的是里面有尼龙的螺母）
3 ~ 小垫圈
12 ~ 轴承 624ZZ 13mm 外径 x 4mm 内径 amazon.com
12 ~ 伺服喇叭用小螺丝

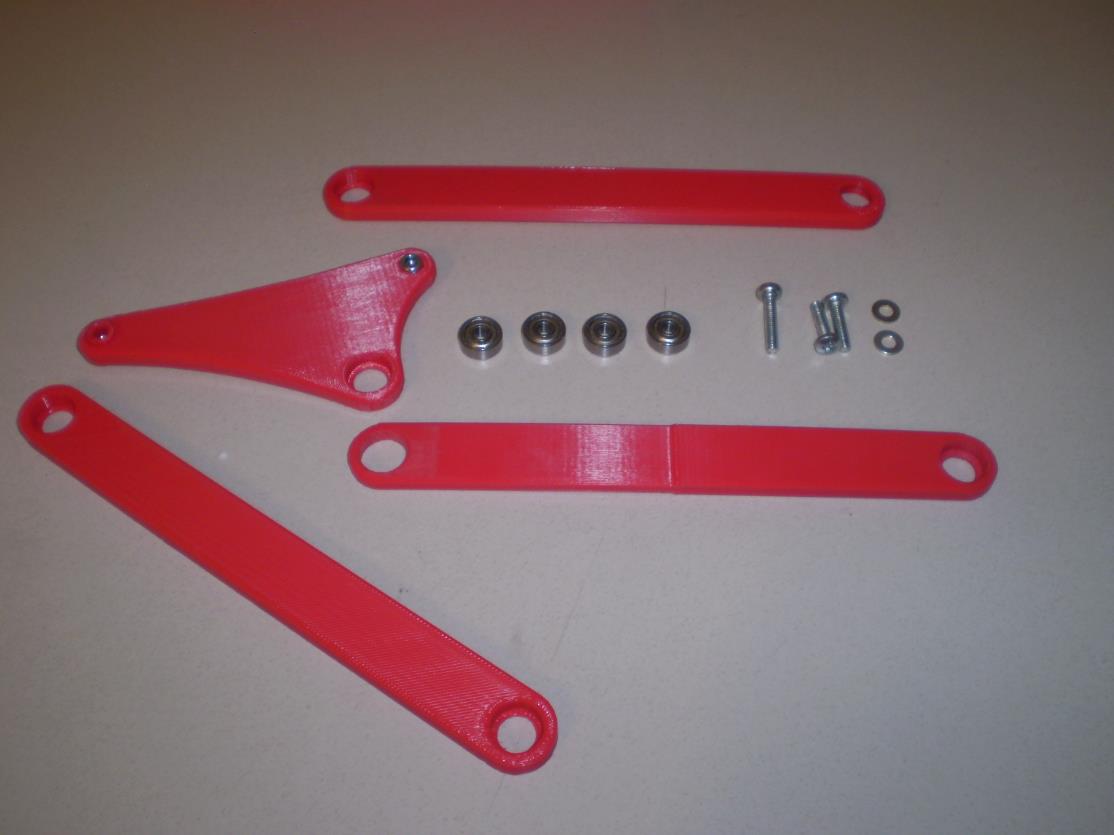

2、3D 打印部件：
基础件
巴塞中心支柱
中心梁
中梁顶部
抓取臂
抓握
长臂
伺服臂
短臂（两个）
站立
支架盖
支持臂
三支持件

3、工具：
Pilips 螺丝刀
3D 打印机
研磨机（缩短一些螺丝）

4、电子学

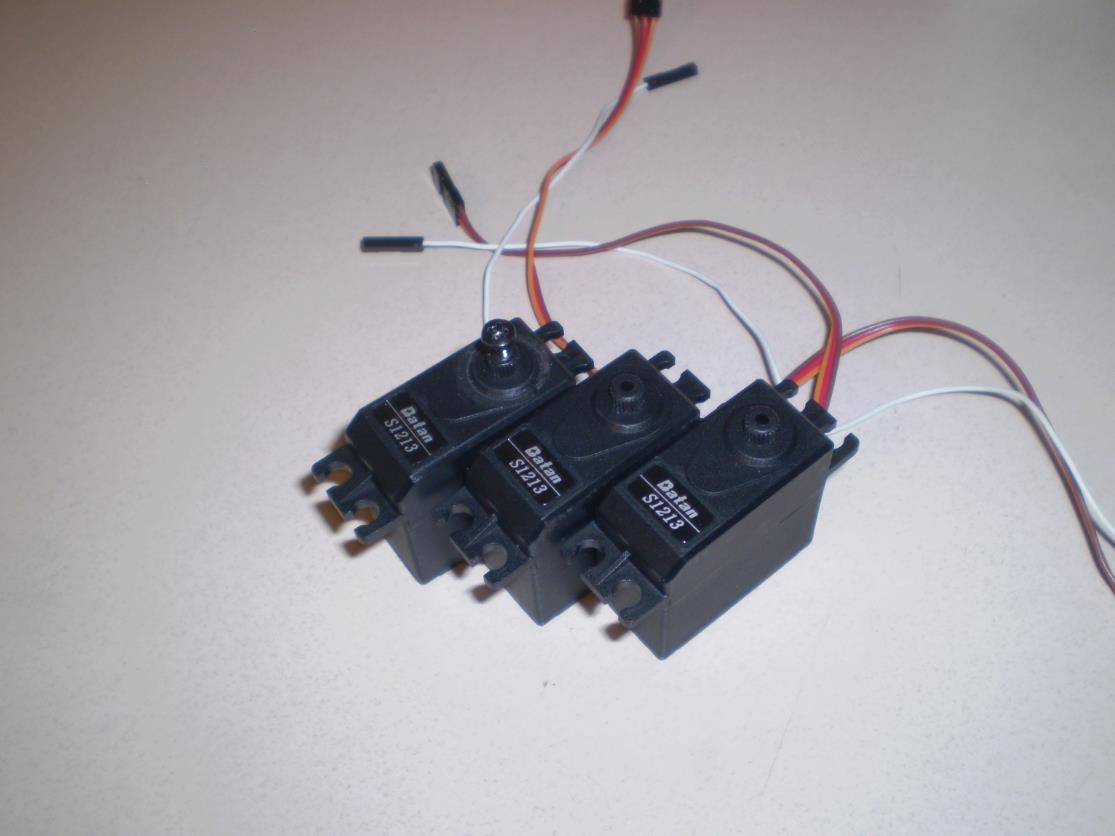

3 ~ 伺服电机（如果你需要一个活动夹子，需要4个）
3 ~ 伺服延长线
1 ~ 微控制器我使用了Arduino

在这里插入图片描述

第 2 步：组装支架

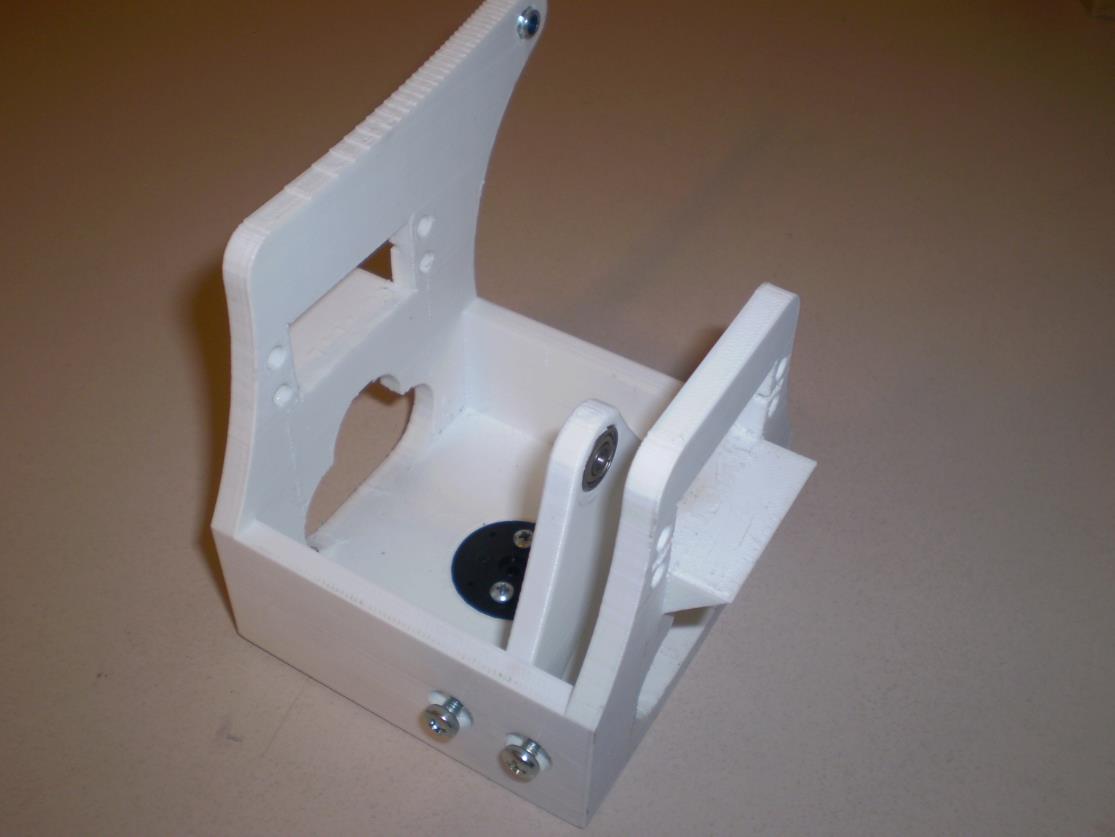

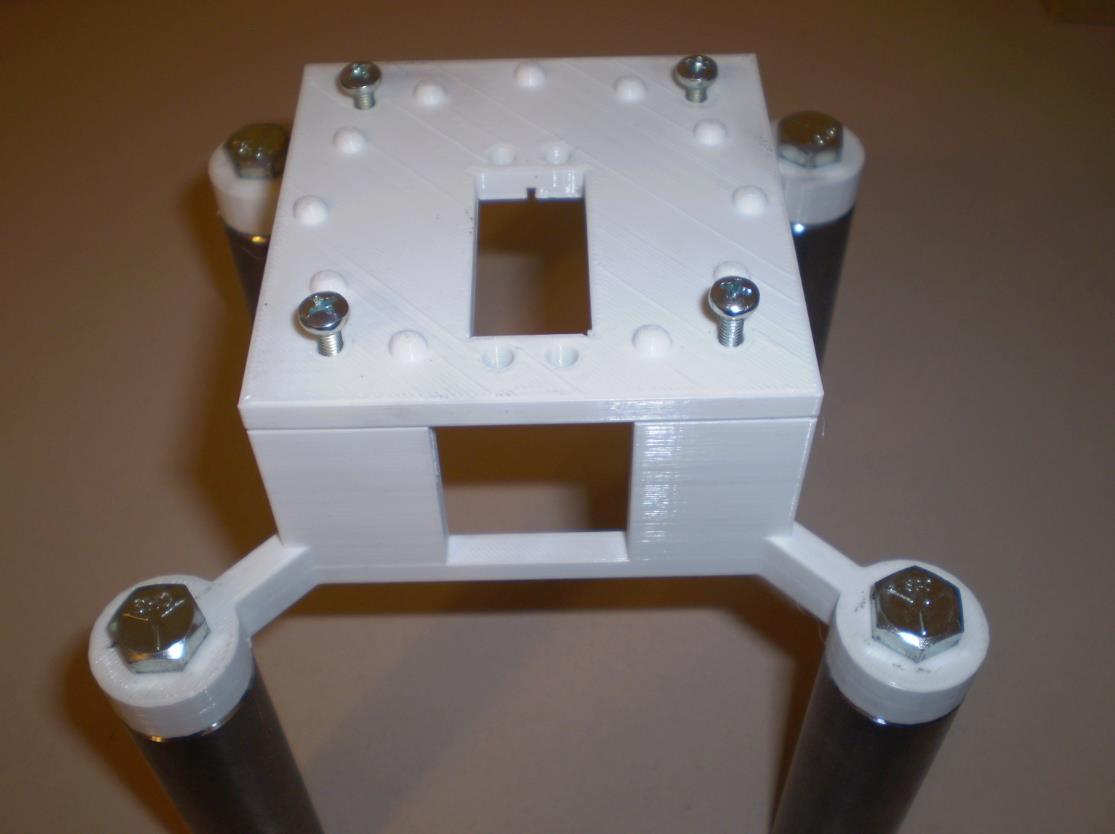

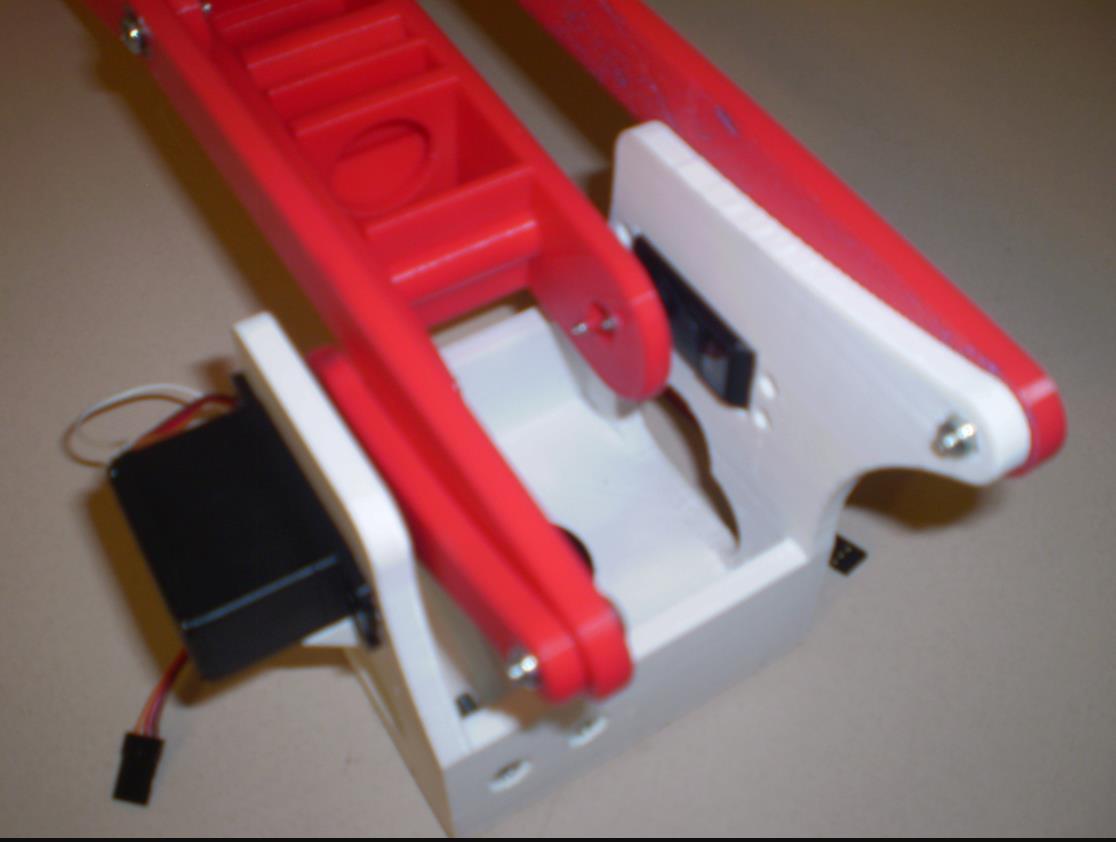

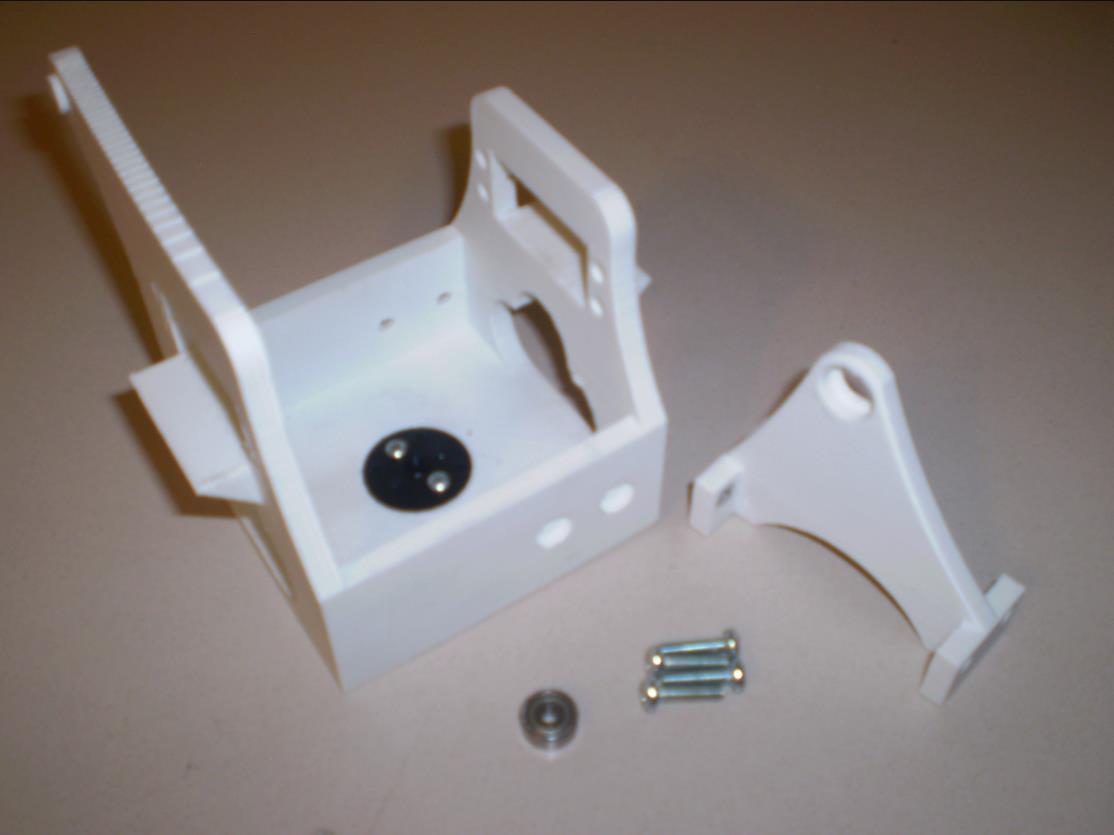

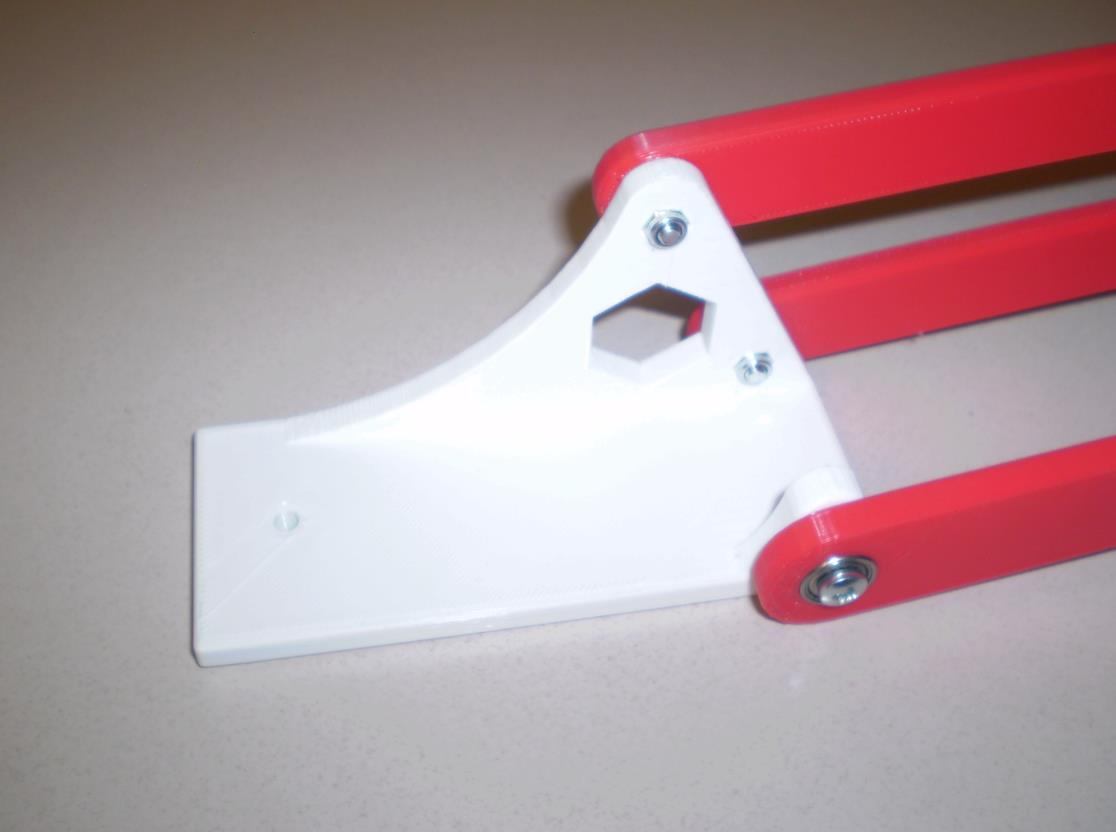

打印出所需的部件后，就可以开始组装了。让我们从下往上开始。将螺母插入支架底部，然后拧上盖子，使最靠近支架中伺服切口的伺服孔。展台是我进行第一次改进的地方。在套件中，伺服器在支架中有一些晃动，我的很好而且很紧，带有安装孔，使它们更加安全。第二个改进是盖子上的小块。它们有助于防止在捡起重物时手臂倾斜。

在这里插入图片描述

第 3 步：组装底座

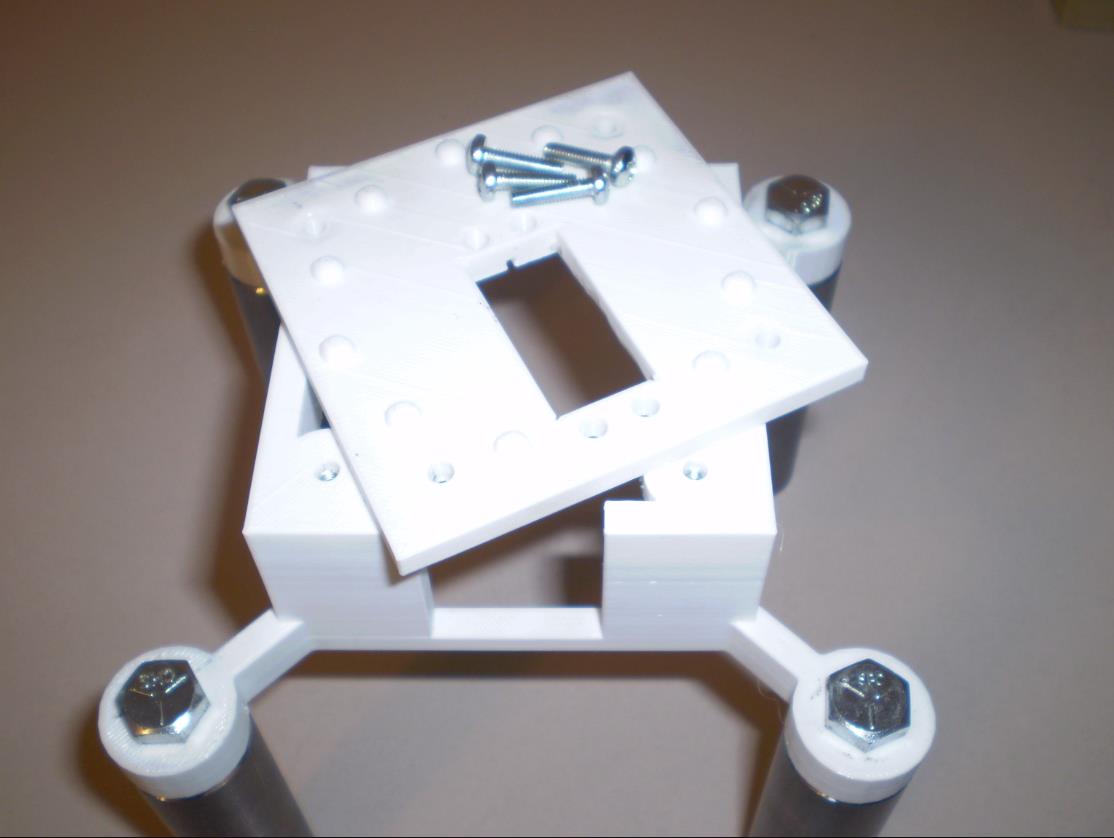

底座需要一个拧入底部的伺服喇叭。还有一个中心支柱，需要 4 个螺母压入其中。中心支柱使用四个螺钉安装到底座中。您可能需要在构建中拆下中心支柱，以将锁定螺钉插入侧面伺服喇叭。这就是为什么我把它变成可拆卸的。

在这里插入图片描述

第 4 步：组装手臂（肘部）

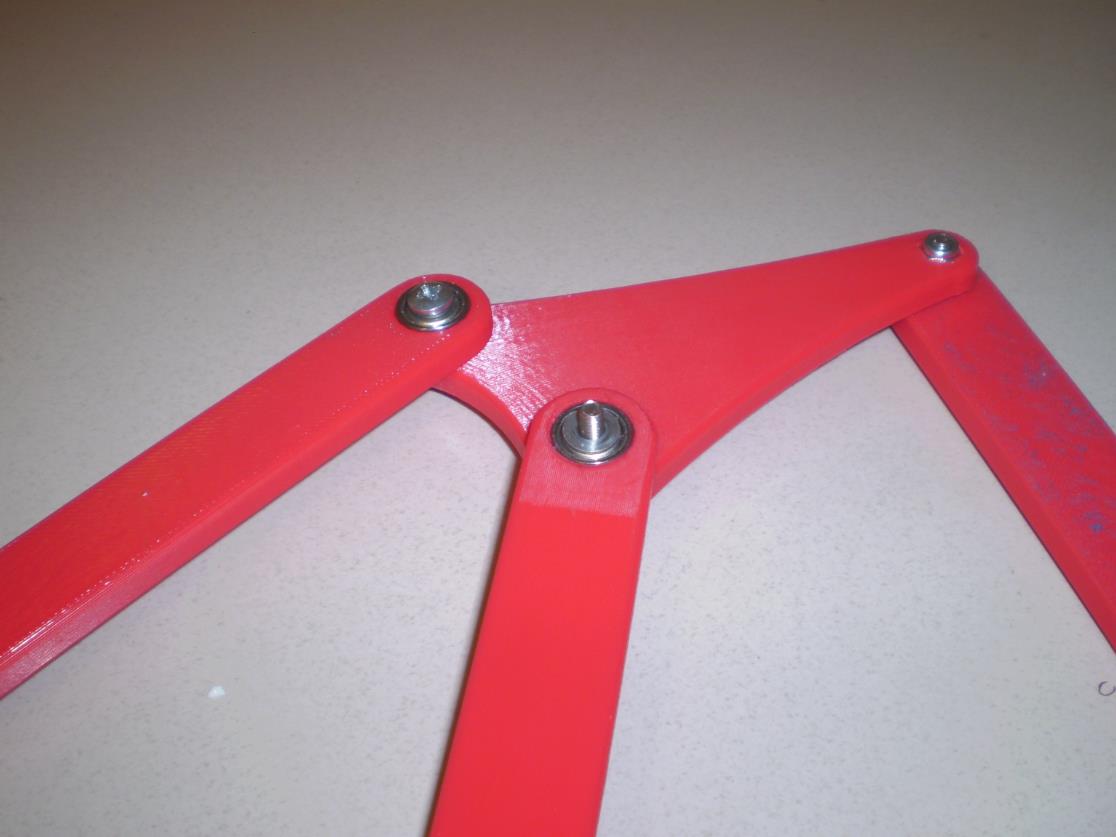

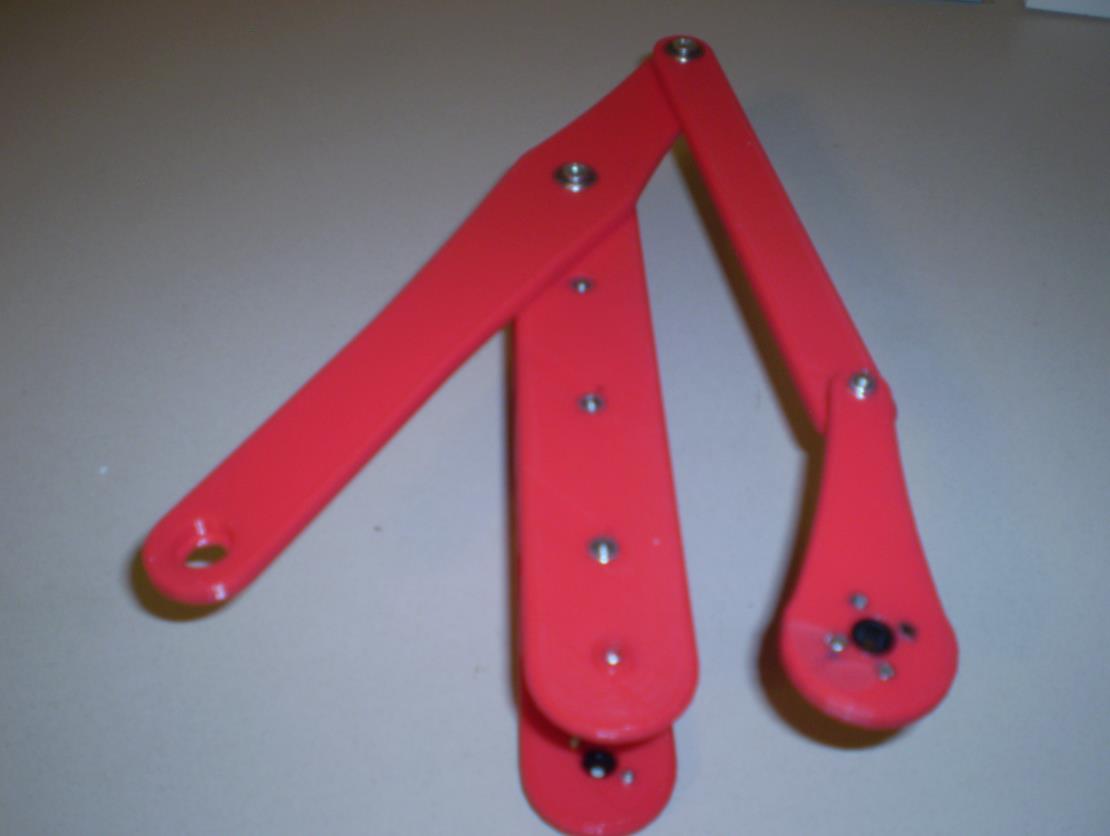

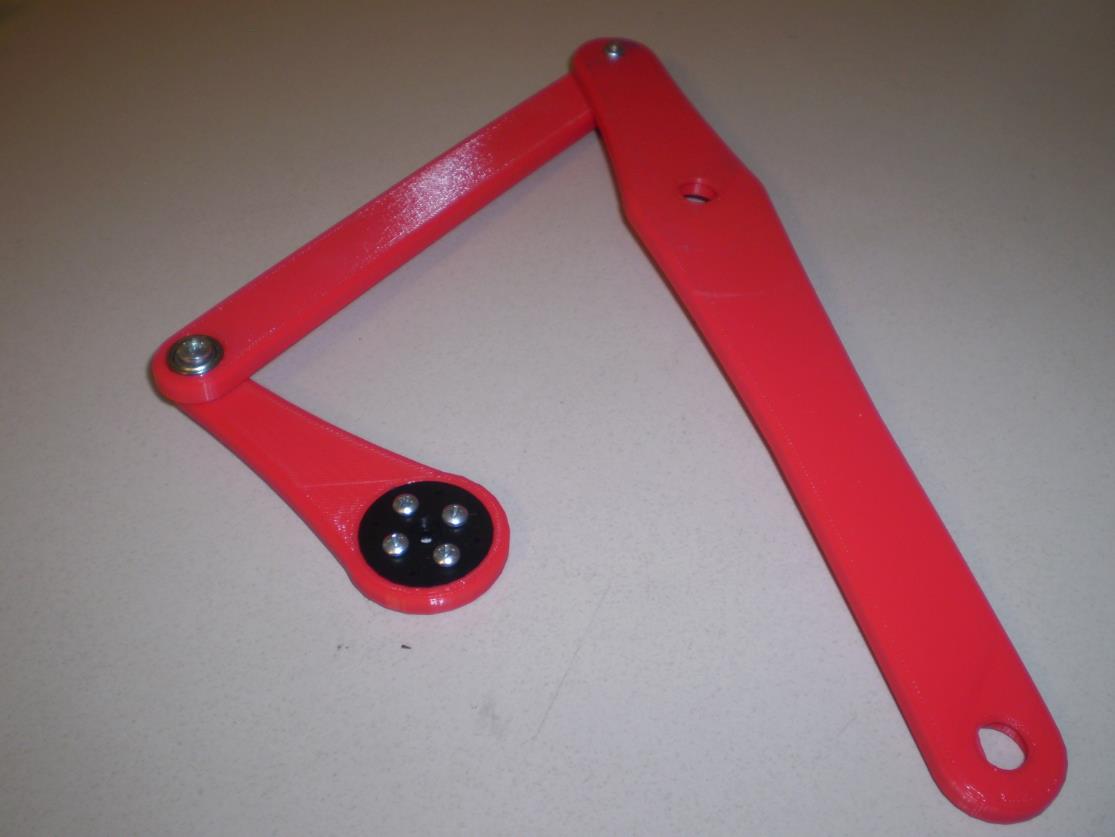

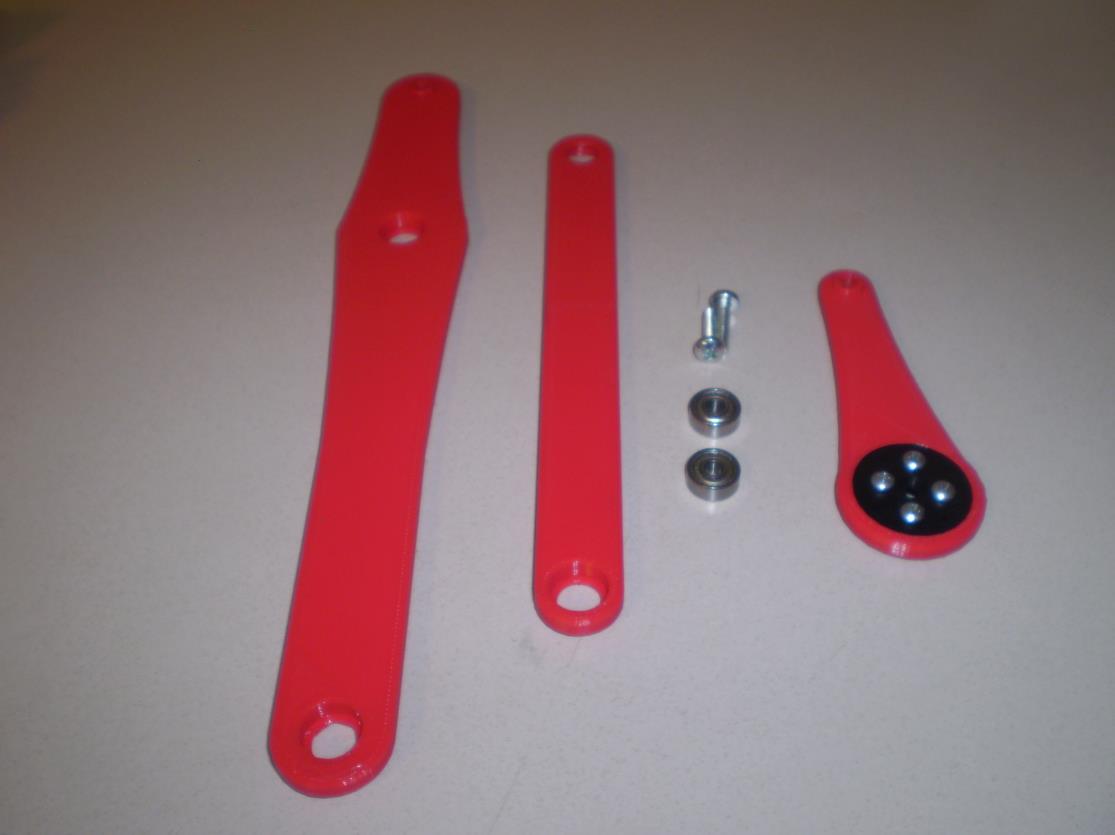

现在开始研究手臂。首先，让我们连接弯头的零件。长臂需要一个压入螺母。那么短臂将需要两个轴承。轴承压入并停止。挡块是连接到长臂的一侧。将螺钉插入轴承并连接到长臂上的螺母上。将伺服喇叭连接到伺服臂。然后伺服臂将需要另一个螺母，并将连接到短臂的另一端。

在这里插入图片描述

第 5 步：组装臂（中心梁）

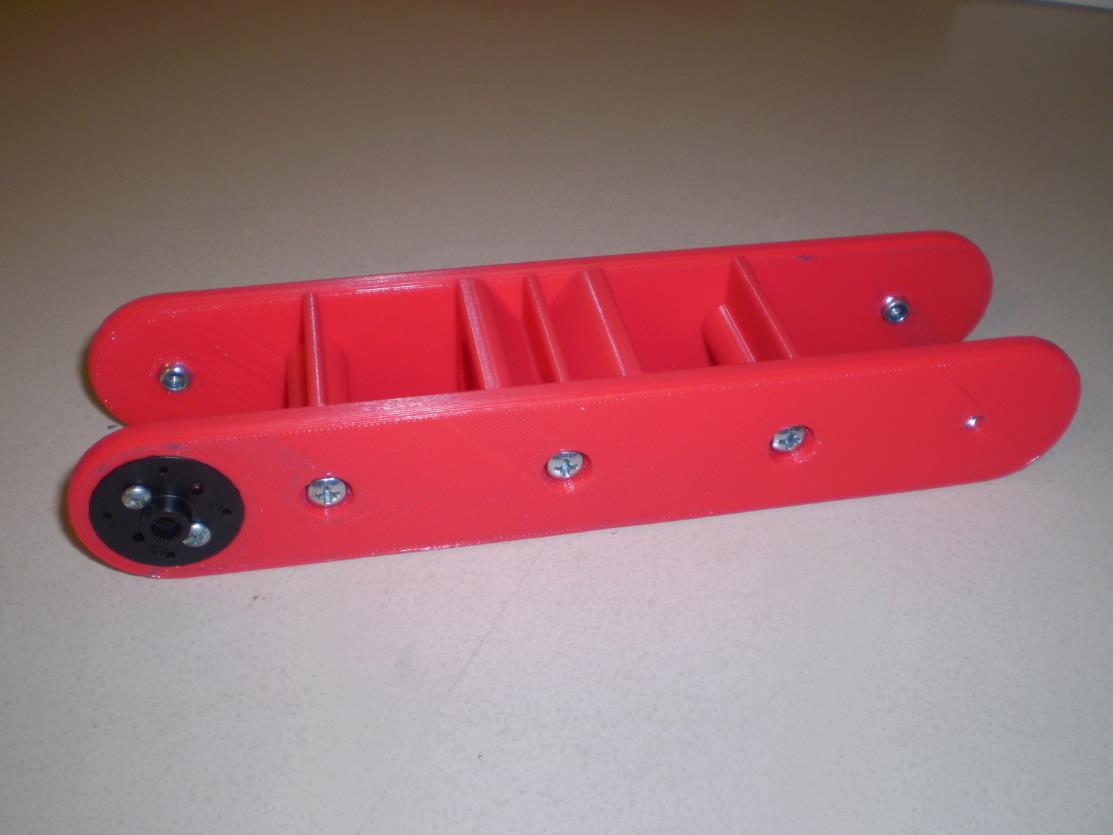

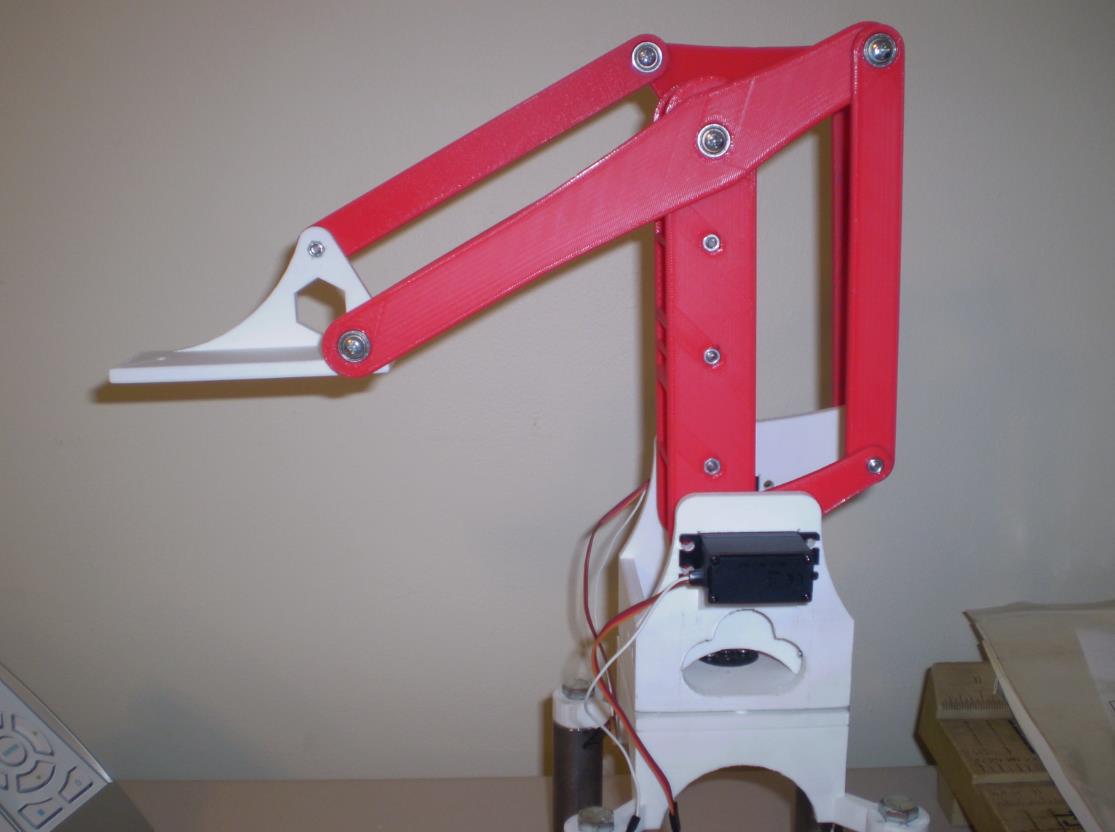

中心梁分为两部分（中心梁和中心梁顶部）。顶部需要四个螺母压入。还需要将伺服喇叭和一个压入螺母拧到中心梁上。这就是我在 3D 设计零件时犯的错误。这个伺服喇叭需要与其他两个倒置拧紧。这不会对手臂力量产生任何影响。现在使用 1-3/4 英寸的螺丝连接这两个部分。在打印零件后，我注意到了我的错误，并调整了所有其他零件以适应这个错误。如果我要重新设计，我会修复这个错误。你打印你学习。

在这里插入图片描述

第 6 步：组装手臂（连接肘部）

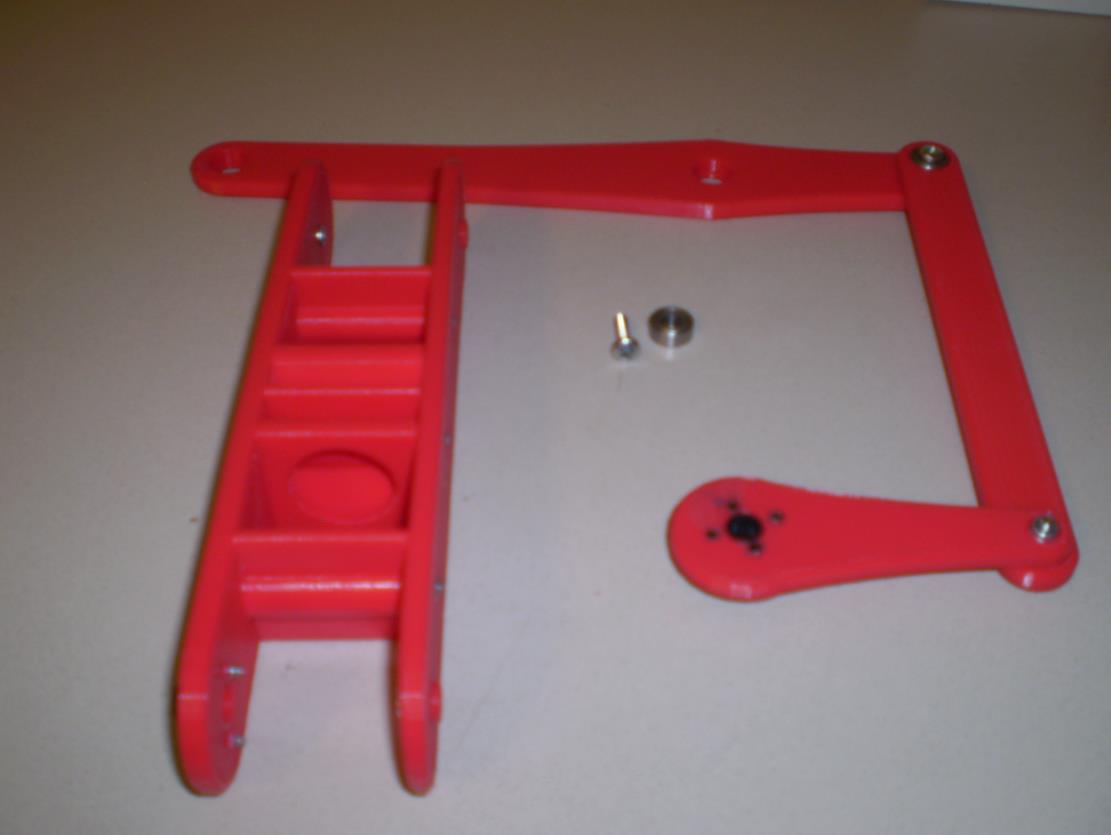

将轴承插入长臂的中间。然后拧到中心梁上与伺服喇叭相反的一侧的中心梁上。完成后，伺服喇叭齿轮孔都应指向远离中心梁的齿轮。

在这里插入图片描述

第 7 步：组装手臂（构建肩部）

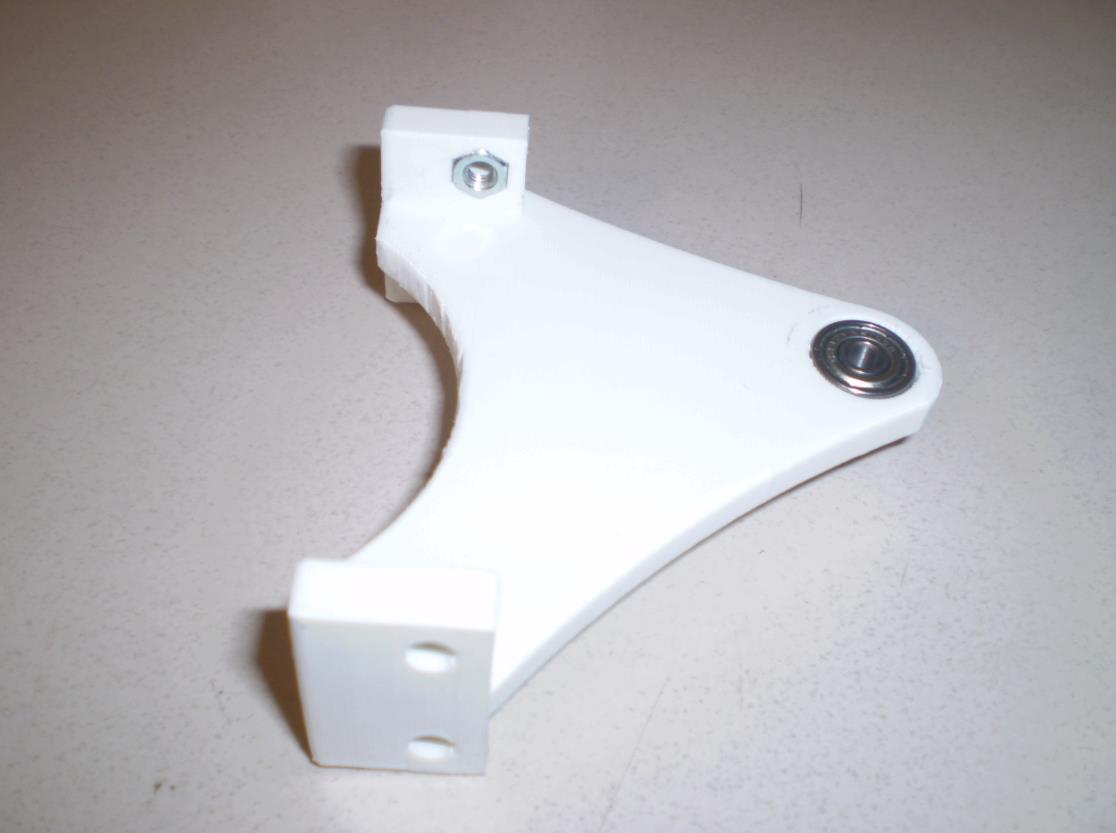

这可能有点棘手，因为手臂看起来一样，但每个手臂都略有不同。您将需要三重支撑、一个短臂、支撑臂和抓手臂。夹持臂的一端稍薄。支撑臂在同一侧有两个轴承孔。将两个螺母压入三重支架中。然后使用轴承和螺钉将支撑臂连接到三重支架的长端。接下来，将短臂连接到三重支架上的另一个螺母中。抓手臂和三重支撑需要轴承。小心将夹持臂放在三重支架上的方式。如果将其倒置，则无法正确连接到夹头。另一端的轴承侧应朝下。使用 3/4 英寸长的螺钉，将垫圈放在三重支架和夹持臂上的两个轴承之间。这将在下一步中拧到中心梁上。

在这里插入图片描述

第 8 步：组装手臂（连接肩部）

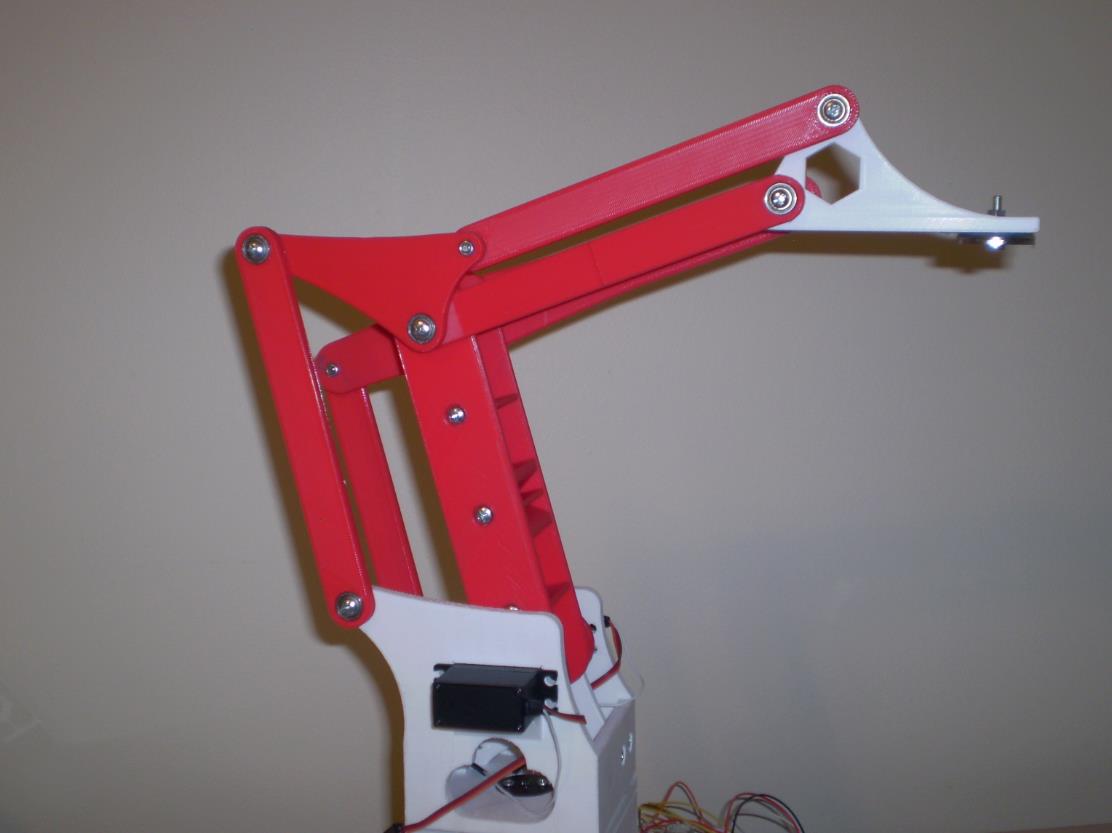

现在将肩部拧到中心梁上。这将连接到与伺服喇叭同一侧的中心光束上。如果您在照片中注意到我的夹持臂倒置（见注释）。因此，如果您的照片与照片中的照片相似，则需要将其翻转过来。否则，请继续进行下一步。

在这里插入图片描述

第 9 步：组装手臂（安装夹持器头）

夹头需要三个螺母压配合。还需要将三个轴承放入臂中，并使用螺钉全部连接。

在这里插入图片描述

第 10 步：组装手臂（将手臂连接到底座）

机械臂的组装（将机械臂连接到底座）
机械臂的组装（将机械臂连接到底座）

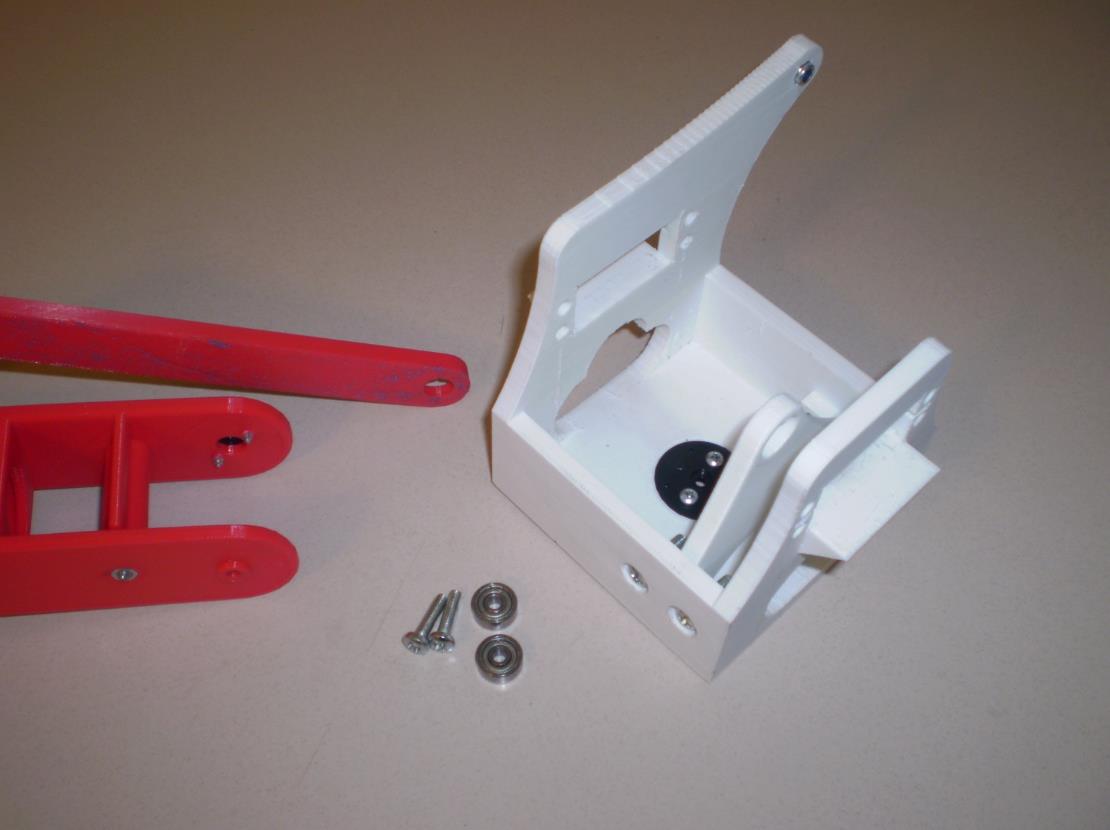

机械臂已准备好连接到底座。首先将支撑臂连接到底座上。这个螺母是从底座背面伸出的那个。然后使用轴承和螺钉将臂连接到底座上的中心支柱上。

在这里插入图片描述

第 11 步：组装手臂（插入伺服）

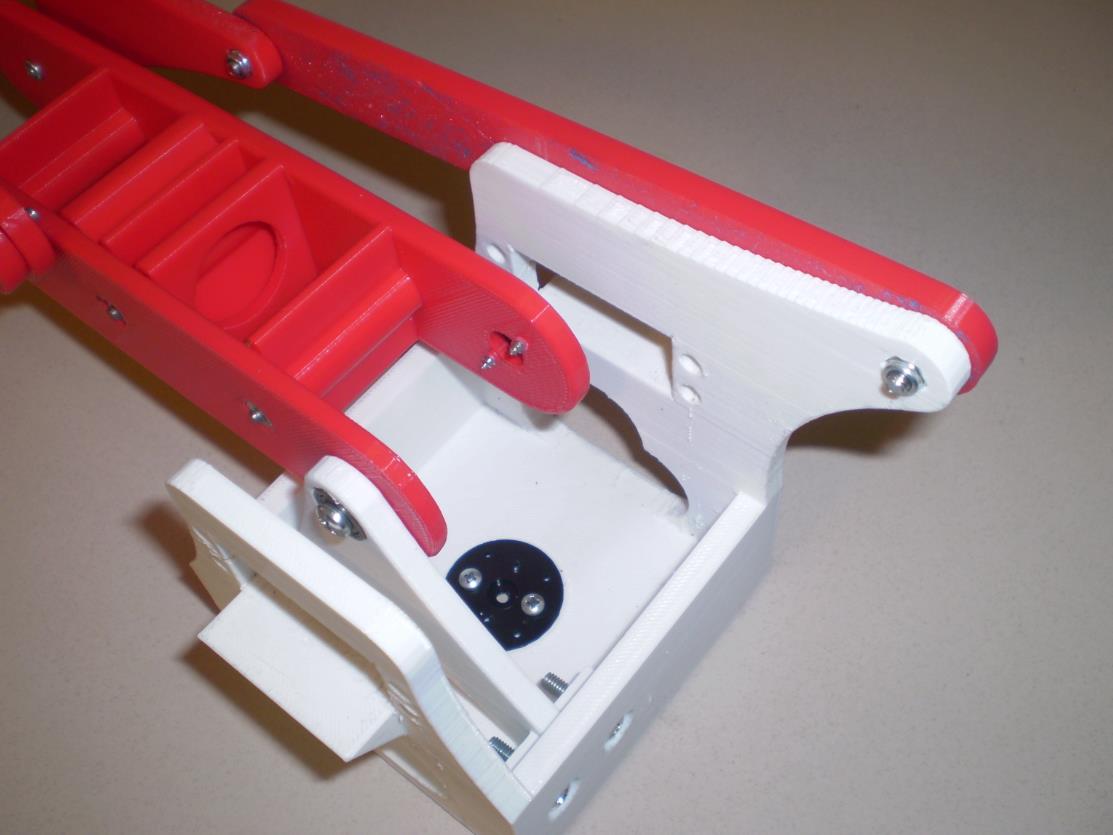

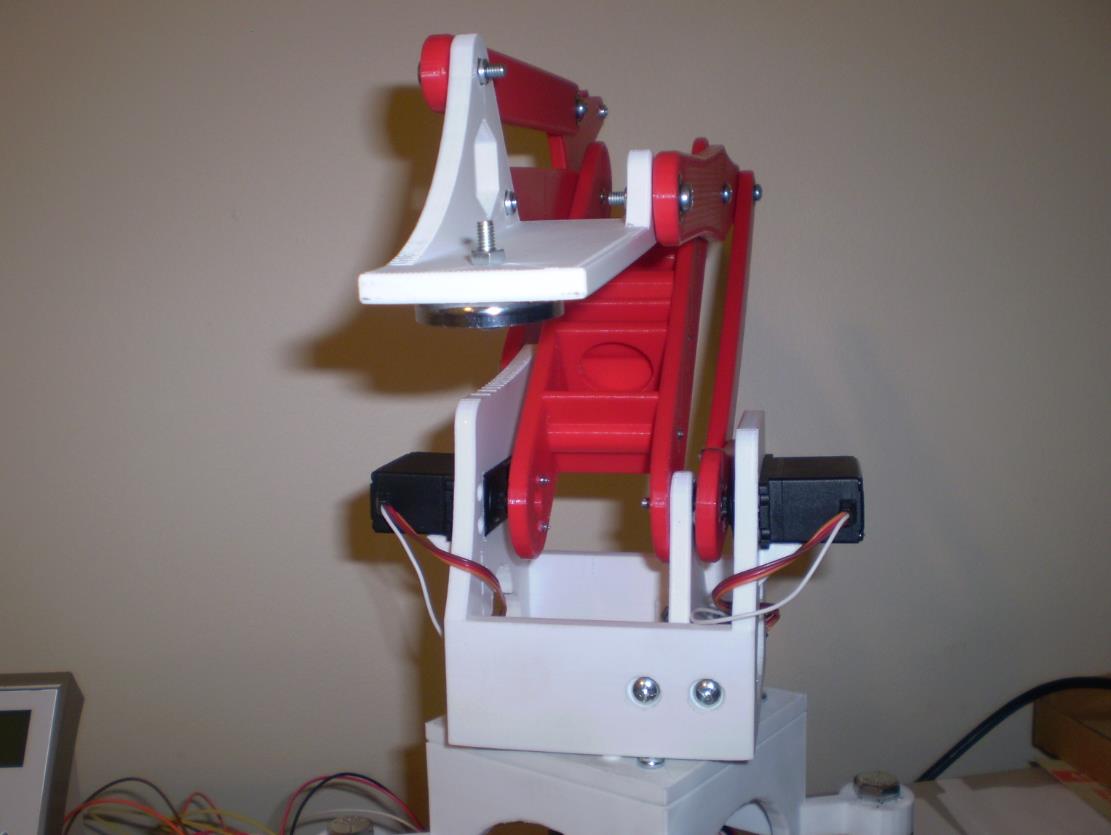

伺服器滑入底座侧面的孔中，然后小心地将伺服臂拨动到相应的伺服喇叭中。这部分需要一些耐心。然后将舵机插入支架并安装底座。

在这里插入图片描述

第 12 步：最终的想法和改进

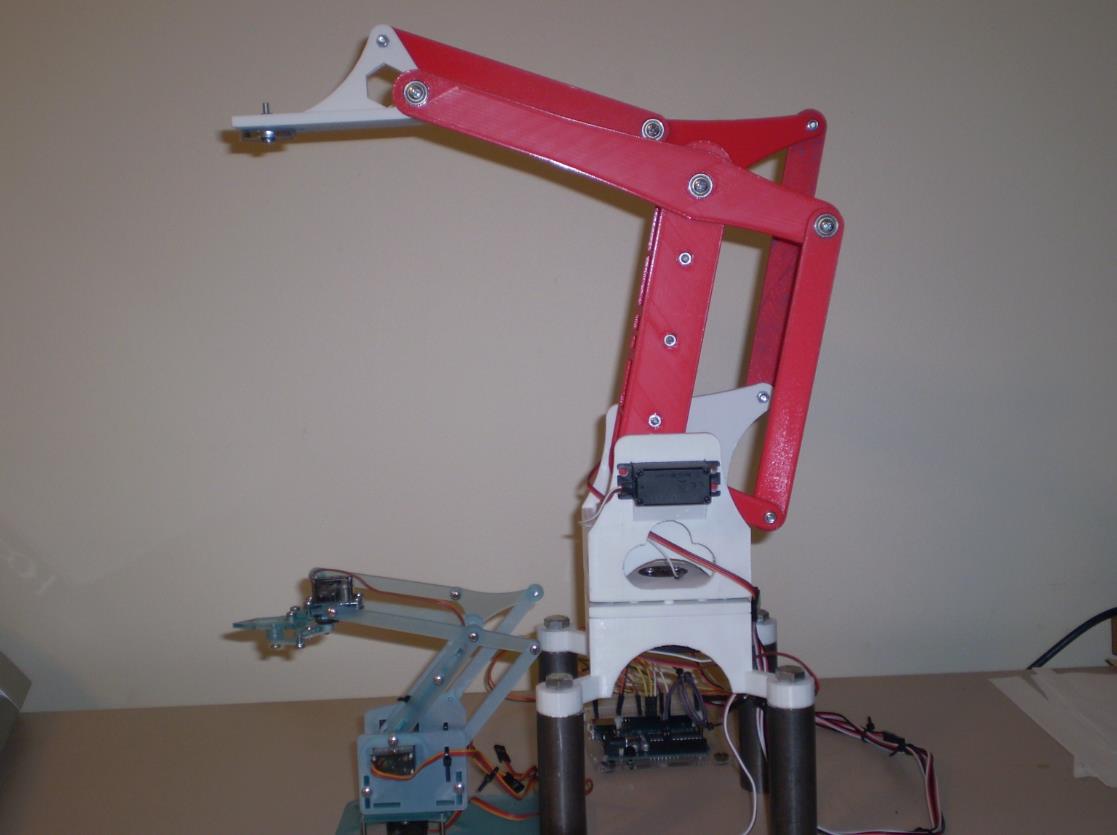

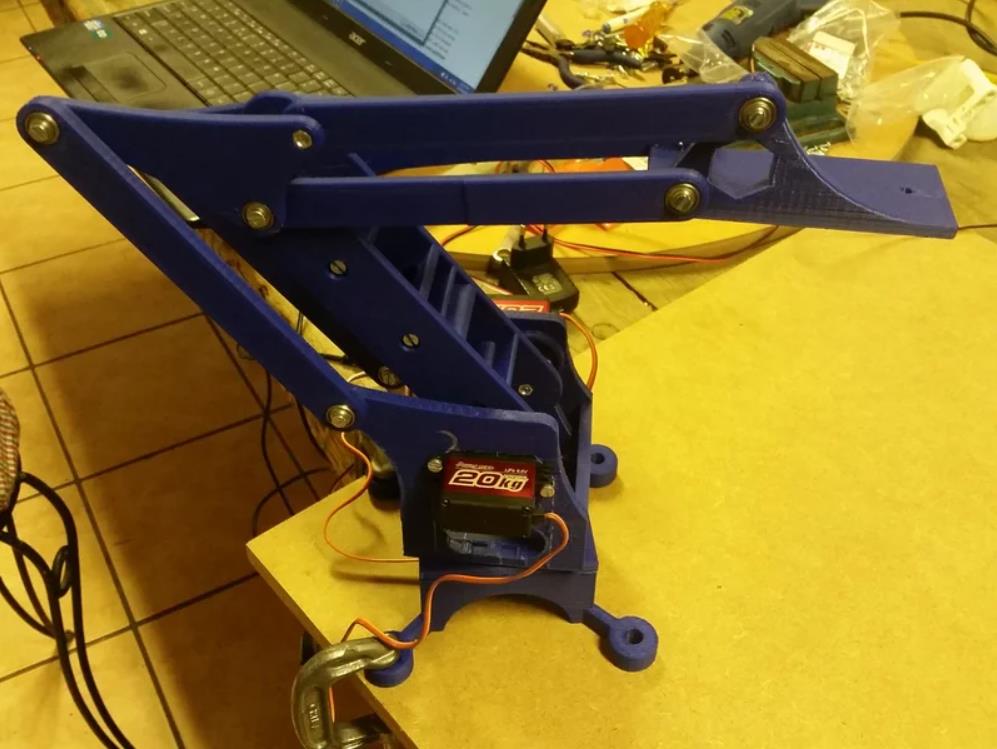

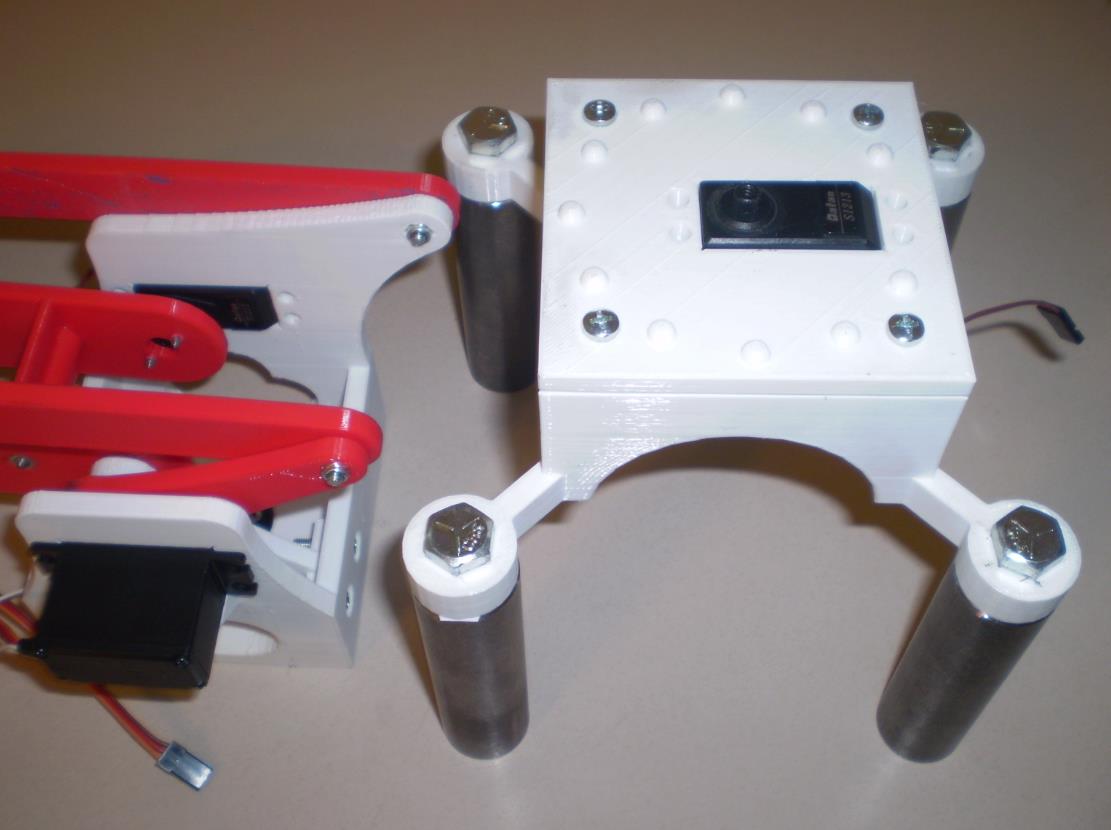

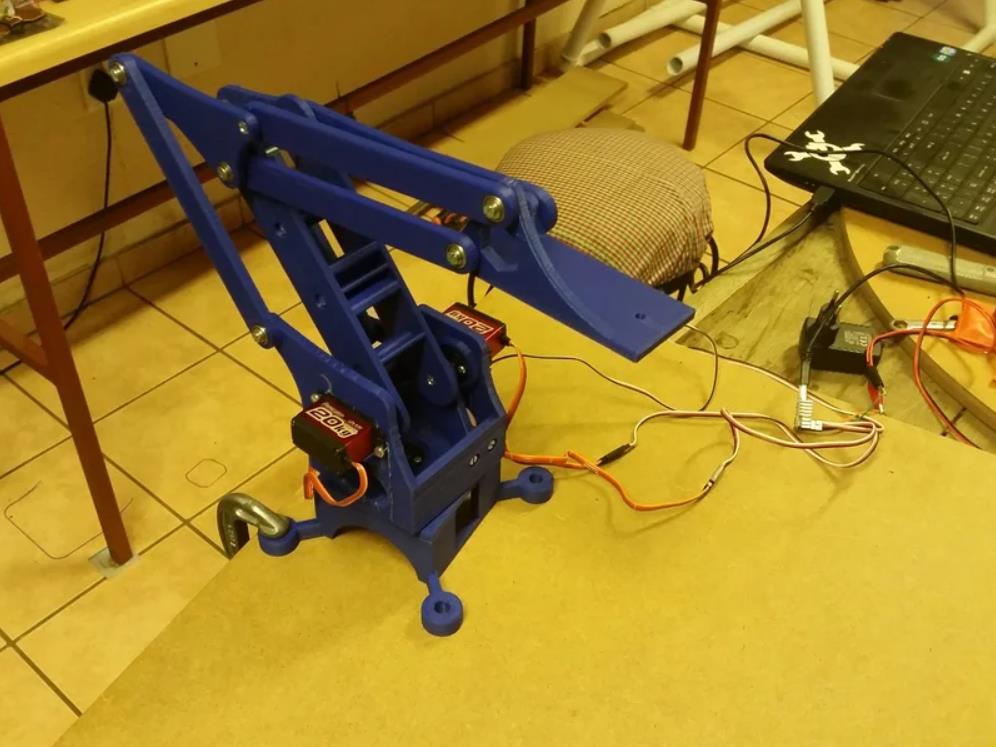

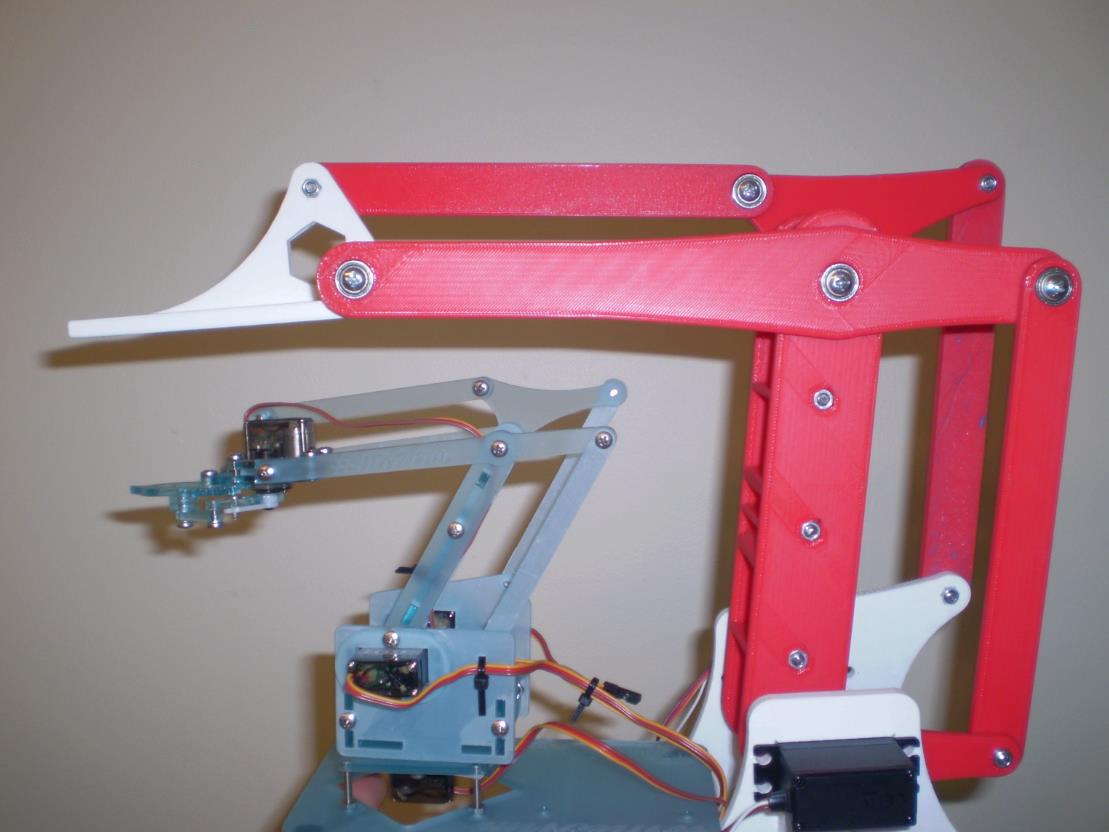

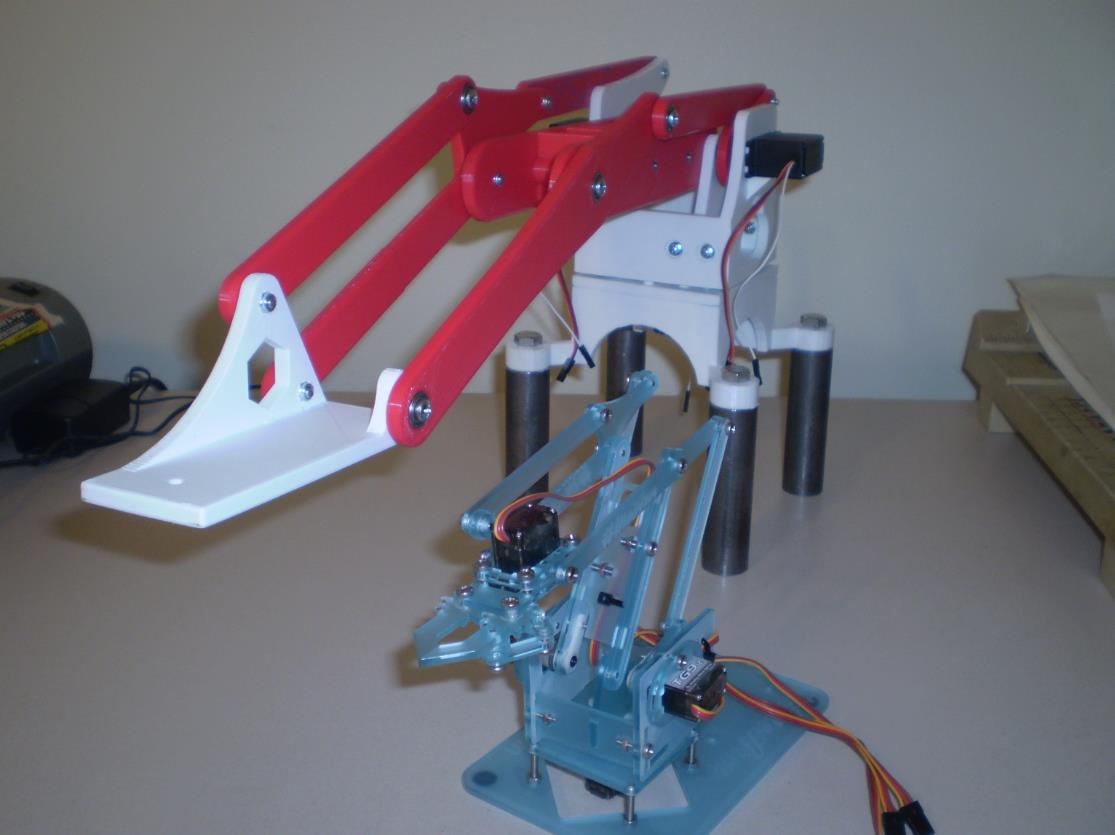

组装后，手臂非常坚固和坚硬。所有的关节都很容易移动，不会在哪里移动。原来的 7 英寸伸展我的是 14 英寸。我添加了一些钢腿作为镇流器，看起来很卑鄙。有些人把它比作一只邪恶的蜘蛛。我没有像原来的那样的主动抓手，因为我使用的是电磁铁。如果我要使用夹爪，我想我会改变设计以拥有更多的手指或使用 DIY 通用机器人夹爪。

在这里插入图片描述

伺服故障：

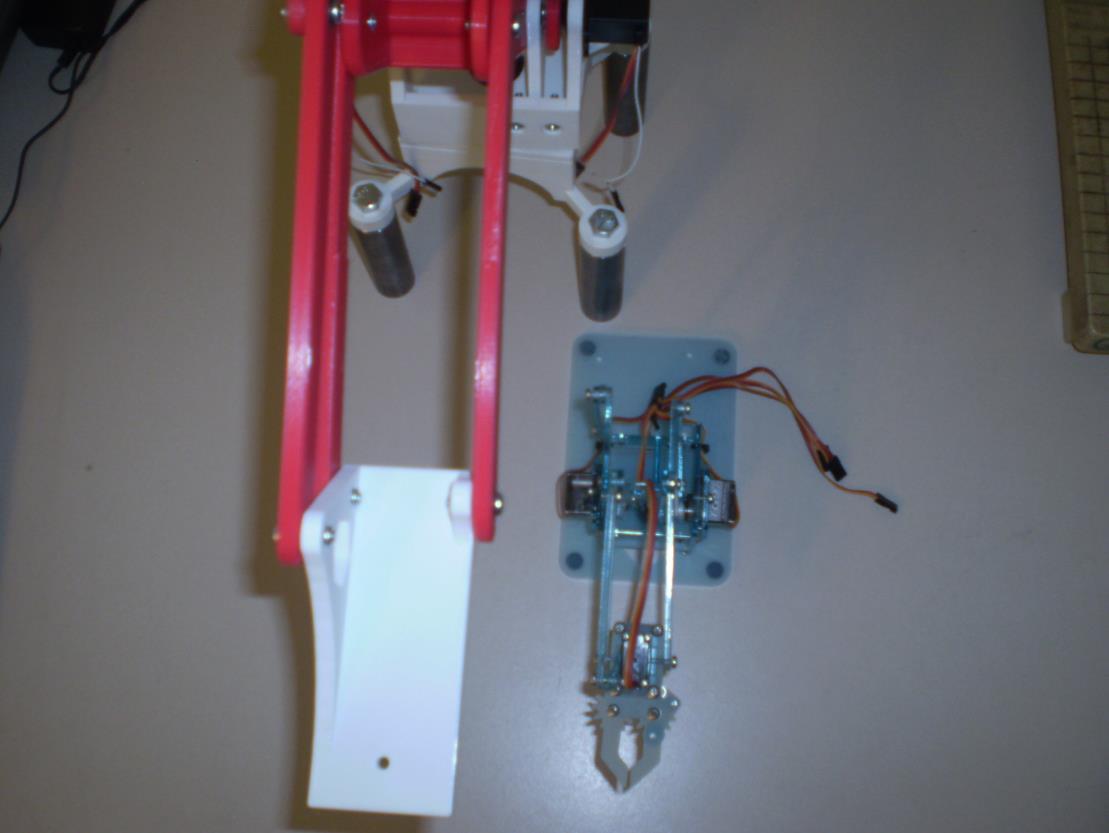

我拍的舵机来自 adafruit.com，并且有一根额外的线用于位置反馈。我打算将它们用于学习臂（用手移动它，它会记录运动并回放）。但是舵机的强度不足以在完全伸展时移动手臂。所以我从我放在零件清单上的 polou.com 切换到了一些高扭矩的。他们还没有进来，所以我很高兴看到他们会怎么做。权衡是他们没有反馈，所以对我来说没有学习手臂。我想如果我从中心梁上去除一些塑料，原来的伺服系统可能会工作。

如果我构建另一个，我会做出更改：
底座限制了总行程，因此我会去掉正面和背面。
更新所有零件的半径，使其匹配（外观）
可互换的夹头，用于固定不同的夹持器
模型中内置的 Wire 管理
看台上更强壮的支腿
LED 只是因为
通过添加孔（三角形）减轻所有部件的重量
某种电线保持器，以防止电线在旋转时扭曲
我认为使用带齿轮的步进电机可以增加承重能力并在底座上提供 360 度旋转。（我不知道这可能是个坏主意）
还有更多小的变化我还没有发现。

在这里插入图片描述

项目开源代码

/* MeArm Wii Classic game pad - York Hackspace May 2014
 * Using inverse kinematics with Wii Classic game controller
 * First stick moves claw forwards, backwards, left and right
 * Second stick moves claw up and down (and left and right again).
 * Shoulder buttons or A & B buttons open and close the claw.
 * The home button returns to starting point.
 *
 * Uses MeArm library by York Hack Space from https://github.com/yorkhackspace/meArm
 * Uses ClassicController library from https://github.com/wayneandlayne/Video-Game-Shield
 *
 * Connect the Wii Classic gamepad via a breakout such as
 * http://www.phenoptix.com/collections/breakout-board/products/wiichuck-a-wii-nunchuck-break-out-board-by-seeed-studio
 *
 * Pins:
 * Arduino    WiiChuck   Base   Shoulder  Elbow    Claw
 *    GND         -     Brown     Brown   Brown     Brown
 *     5V         +       Red       Red     Red       Red
 *     A4         d
 *     A5         c
 *     11              Yellow
 *     10                        Yellow
 *      9                                Yellow
 *      6                                          Yellow
 */
#include "MeArm.h"
#include <Servo.h>
#include <ClassicController.h>

int basePin = 11;
int shoulderPin = 10;
int elbowPin = 9;
int clawPin = 6;

MeArm arm;
ClassicController cc;

void setup() {
  arm.begin(basePin, shoulderPin, elbowPin, clawPin);
  cc.begin(WII_PLAYER_1);
  cc.joy_left_set_scaled_min_max(0, 99, 0, 99);
  cc.joy_right_set_scaled_min_max(0, 99, 0, 99);
}

void loop() {
  cc.update();

  float dx = 0;
  float dy = 0;
  float dz = 0;
  float dg = 0;
  if (cc.joy_left_left() || cc.joy_right_left())
    dx = -5.0;
  else if (cc.joy_left_right() || cc.joy_right_right())
    dx = 5.0;
  if (cc.joy_left_up())
    dy = 5.0;
  else if (cc.joy_left_down())
    dy = -5.0;
  if (cc.joy_right_up())
    dz = 5.0;
  else if (cc.joy_right_down())
    dz = -5.0;
  if (cc.button_b() || cc.shoulder_left() > 16)
    arm.openClaw();
  else if (cc.button_a() || cc.shoulder_right() > 16)
    arm.closeClaw();
  if (cc.button_home()) {
    arm.moveToXYZ(0, 100, 50);
  }
  if (!(dx == 0 && dy == 0 && dz == 0))
    arm.snapToXYZ(arm.getX() + dx, arm.getY() + dy, arm.getZ() + dz);

  delay(50);
}

相关驱动库及开源代码

在这里插入图片描述

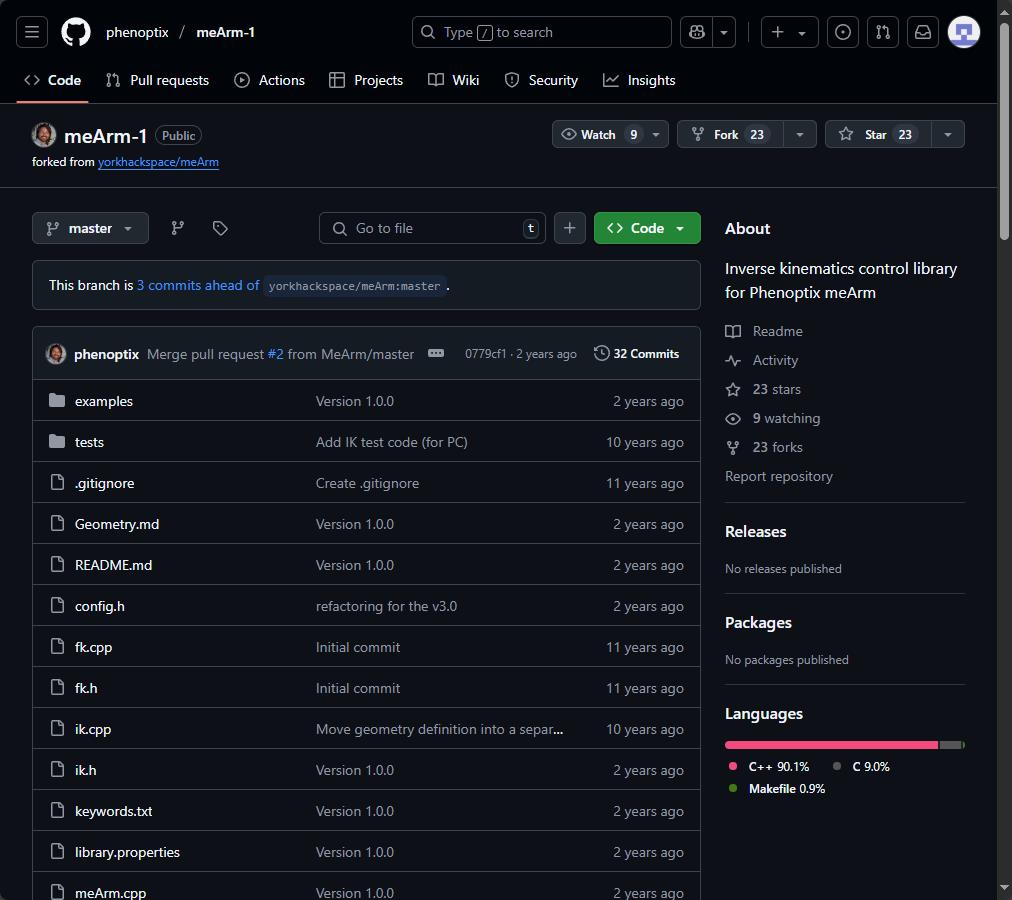

MeArm Arduino
MeArm Robotics 的逆向运动学控制库 MeArm with Arduino。

MeArm 有四个迷你舵机 - 一个用于爪子，一个用于旋转底座、肩关节和肘关节。但是，当你对将爪子放置在正常笛卡尔（x， y， z）坐标中的位置更感兴趣时，用伺服角度指定事物并不是很方便。

该库解决了发送到伺服系统所需的角度，以满足给定位置，从而使编码变得更加简单。

坐标以毫米为单位从底座旋转中心开始测量。初始“起始”位置位于（0， 100， 50），即底座前方 100 毫米，离地 50 毫米。

此库存在各种其他版本：

带有 Adafruit PWM 驱动板的 Arduino
带有 Adafruit PWM 驱动板的 Raspberry Pi
Beaglebone 黑色
MeArm 使用逆运动学移动

用法

#include "MeArm.h"
#include <Servo.h>

MeArm arm;

void setup() {
  arm.begin(11, 10, 9, 6);
  arm.openClaw();
}

void loop() {
  //Go up and left to grab something
  arm.moveToXYZ(-80,100,140);
  arm.closeClaw();
  //Go down, forward and right to drop it
  arm.moveToXYZ(70,200,10);
  arm.openClaw();
  //Back to start position
  arm.moveToXYZ(0,100,50);
}

包括三个使用示例：

IKTest 遵循以笛卡尔坐标定义的预编程路径
JoystickIK 使用两个模拟拇指摇杆在笛卡尔空间中引导爪子
MeArm_Wii_Classic 使用通过 I2C 连接的 Wii Classic 游戏手柄来引导爪子
安装
将此存储库克隆到本地计算机，并将其作为“MeArm”放在 Arduino 库文件夹中。

MeArm 对象的类方法
void begin（int pinBase， int pinShoulder， int pinElbow， int pinClaw） - 用于驱动舵机的四个支持 PWM 的引脚。在对 MeArm 实例进行任何其他调用之前，必须在 setup（）中调用 Begin。
void openClaw（） - 打开爪子，放开它手里的任何东西
void closeClaw（） - 关闭爪子，可能会在这样做时抓住并持有某物
void moveToXYZ（float x， float y， float z） - 从当前点沿直线移动到请求的位置
void snapToXYZ（float x， float y， float z） - 将伺服角度设置为立即到达请求的点，而不关心手臂摆动通过什么路径到达那里 - 比 moveTo 更快但更难预测
void moveTo（float theta， float r， float z） - 从当前点沿直线移动到圆柱形极坐标中请求的位置
void snapTo（float theta， float r， float z） - 将伺服角度设置为立即到达请求点，而不关心机械臂摆动通过什么路径到达那里 - 比圆柱形极坐标中的 moveTo 更快但更难预测
bool isReachable（） - 如果机械臂理论上可以到达该点，则返回 true
float getX（） - 当前 x 坐标
float getY（） - 当前 y 坐标
float getZ（） - 当前 z 坐标
void end（） - 禁用所有伺服电机。如果以后想再次继续使用 MeArm，请再次调用 begin（）。

附录：

项目链接：https://www.instructables.com/My-meArm-Bigger-Stronger-Longer/
项目作者：Jazzmyn （爵士明）
3D打印文件：https://www.thingiverse.com/thing:499654
开源代码：https://github.com/phenoptix/meArm-1/tree/master
