信号完整性之串扰仿真（一）

一、串扰仿真

以下Ansys SIwave 和Cadence Sigrity的串扰仿真操作流程，Cadence Sigrity 用到的组件是Power SI 和SPEED2000。可以在时域和频域两个角度来查看串扰的数据，话不多说，上图：

1.Ansys SIwave 串扰的时域和频域仿真

（一）Ansys SIwave 串扰的时域仿真

下面我们按照SIwave提供的流程指导进行仿真设置：

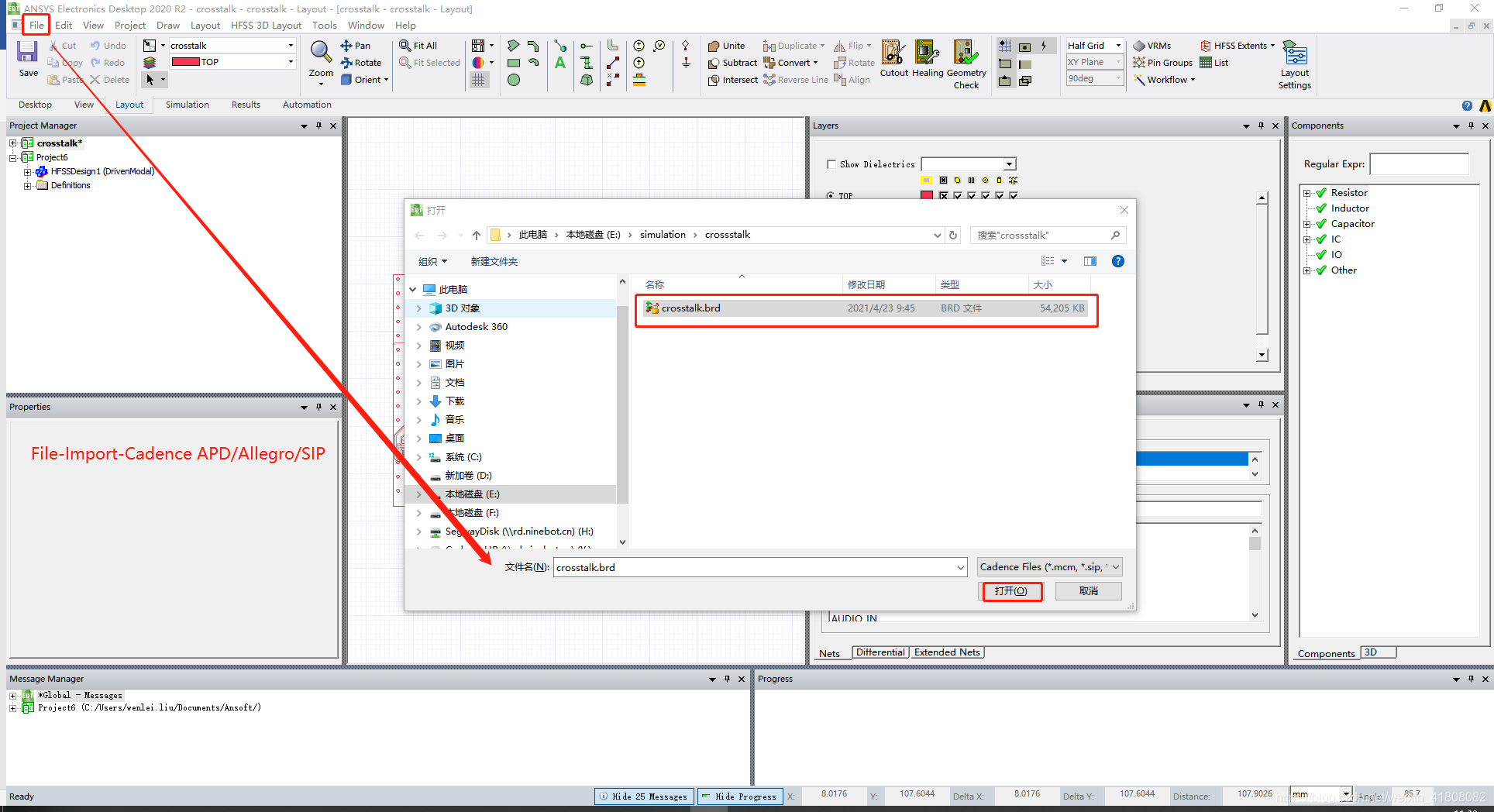

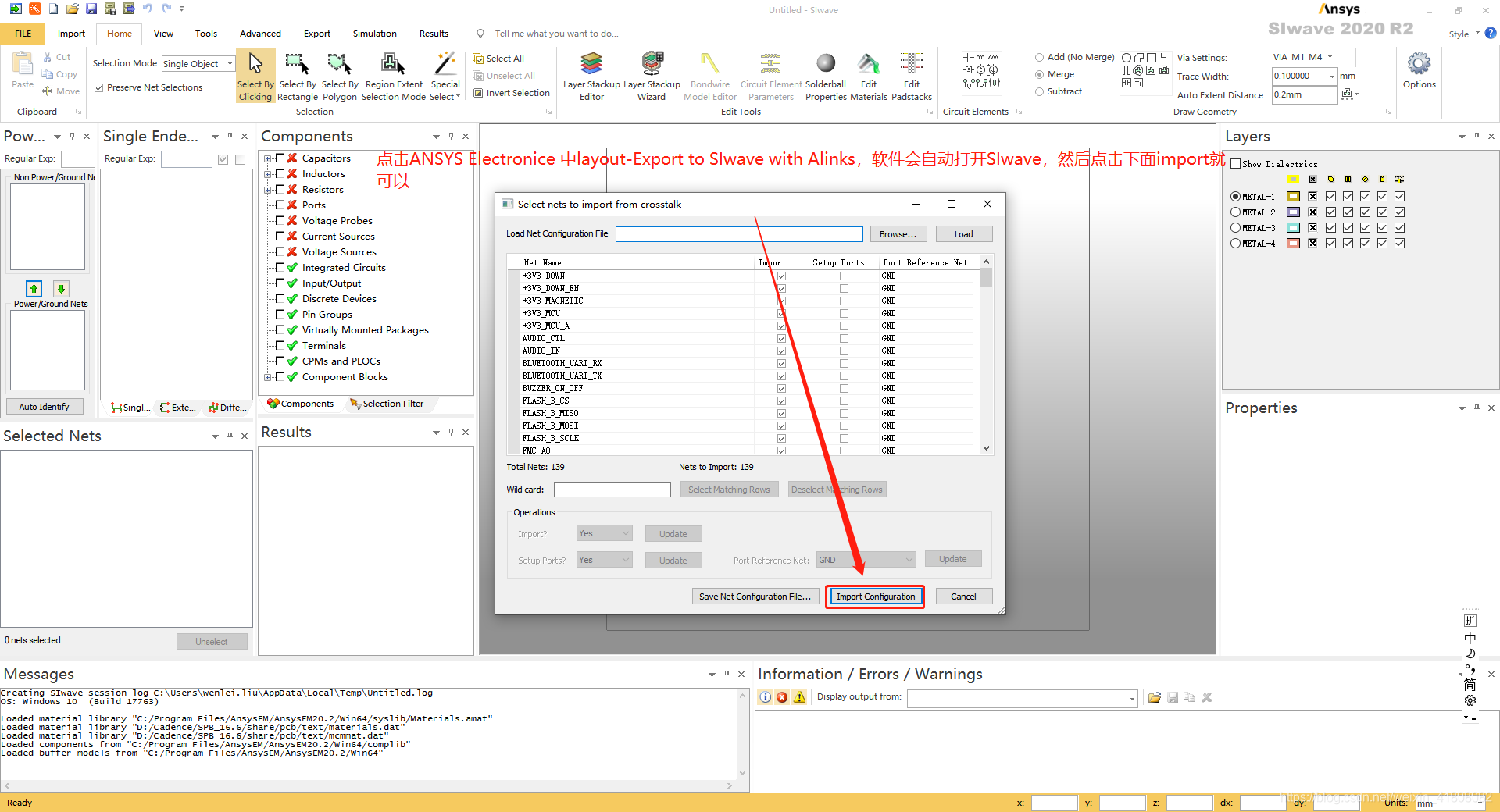

1.首先通过ANSYS Electronics Desktop软件来把brd文件导入SIwave中。

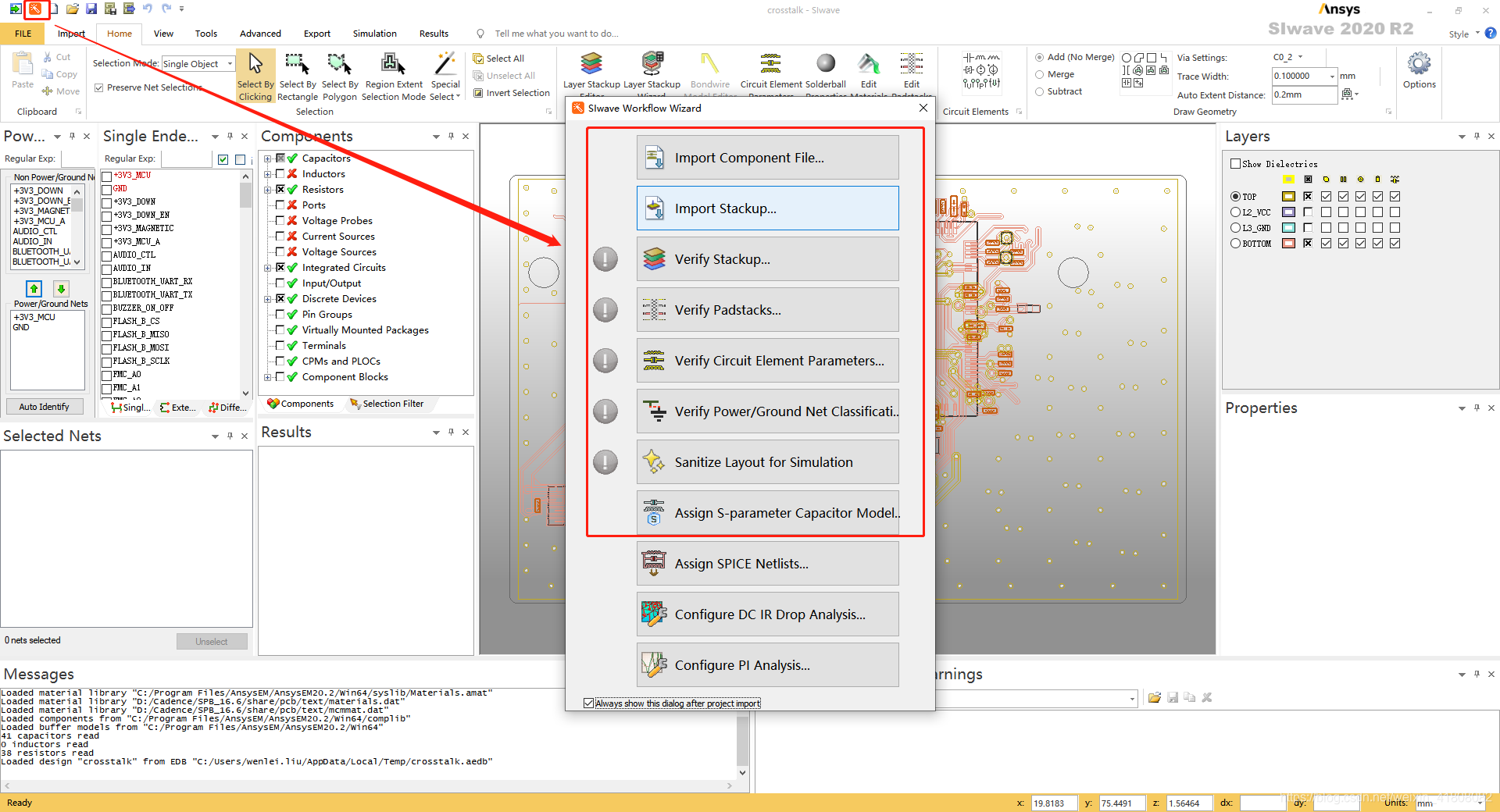

2.根据向导设置完成仿真，如下图：

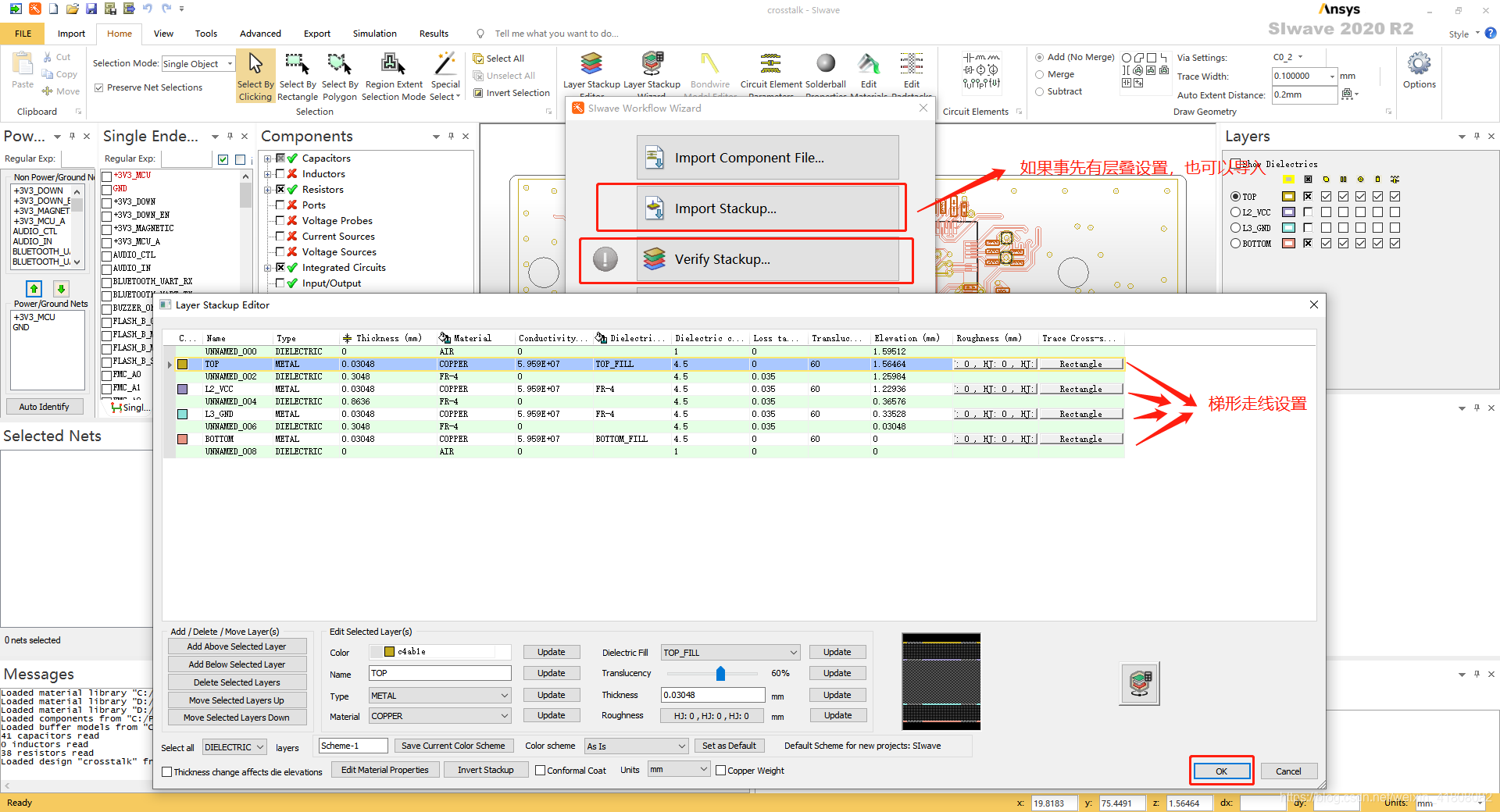

3. 点击Verify Stackup，进行叠层设计(每层的厚度、材料、Dk\Df、铜的粗糙度、微带线的形状等，也可以自己新增材料)，如下图：

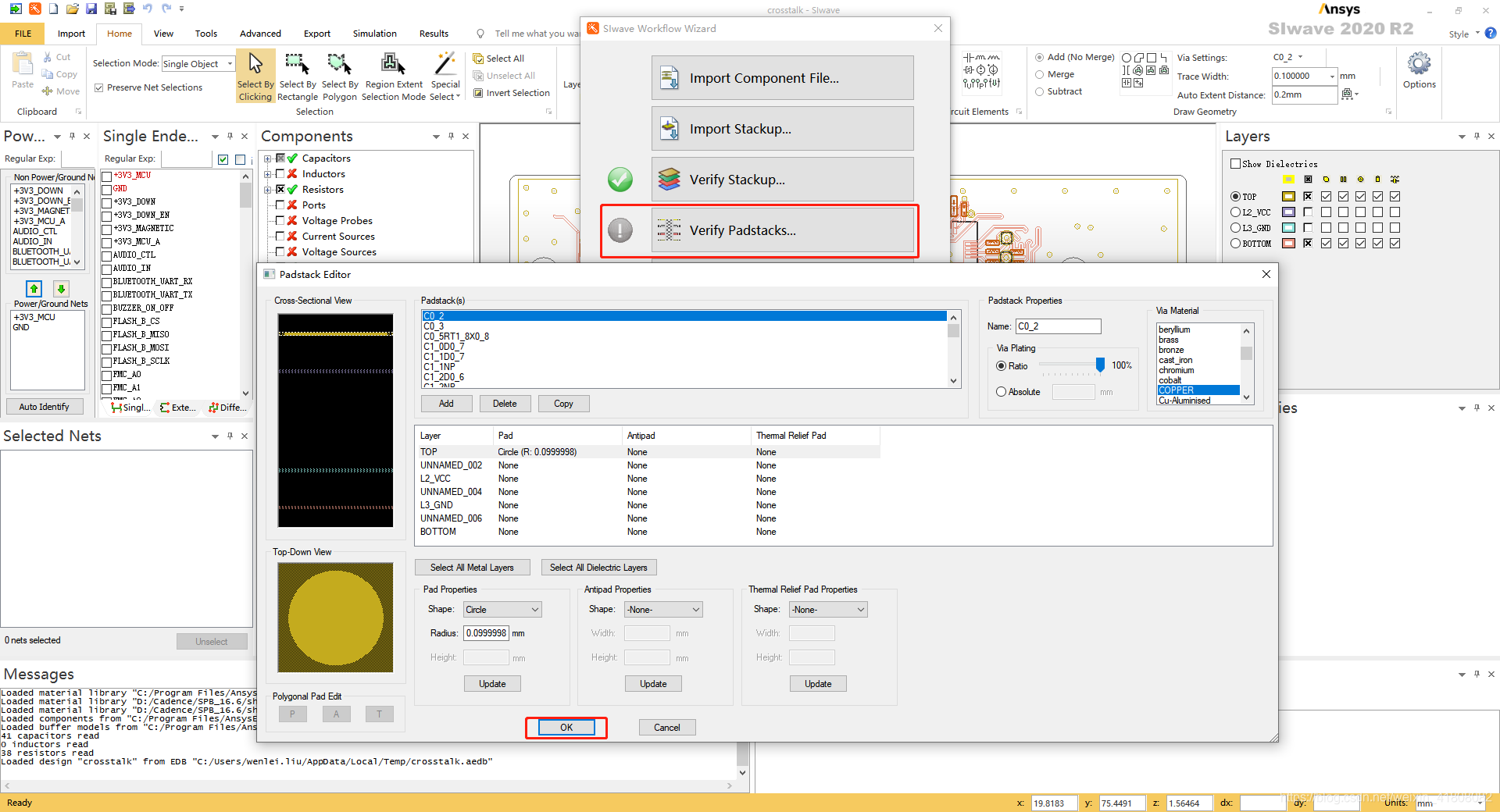

4.点击Verify Padstacks，进行焊盘和过孔设计(包括过孔的镀铜厚度等)，如下图：

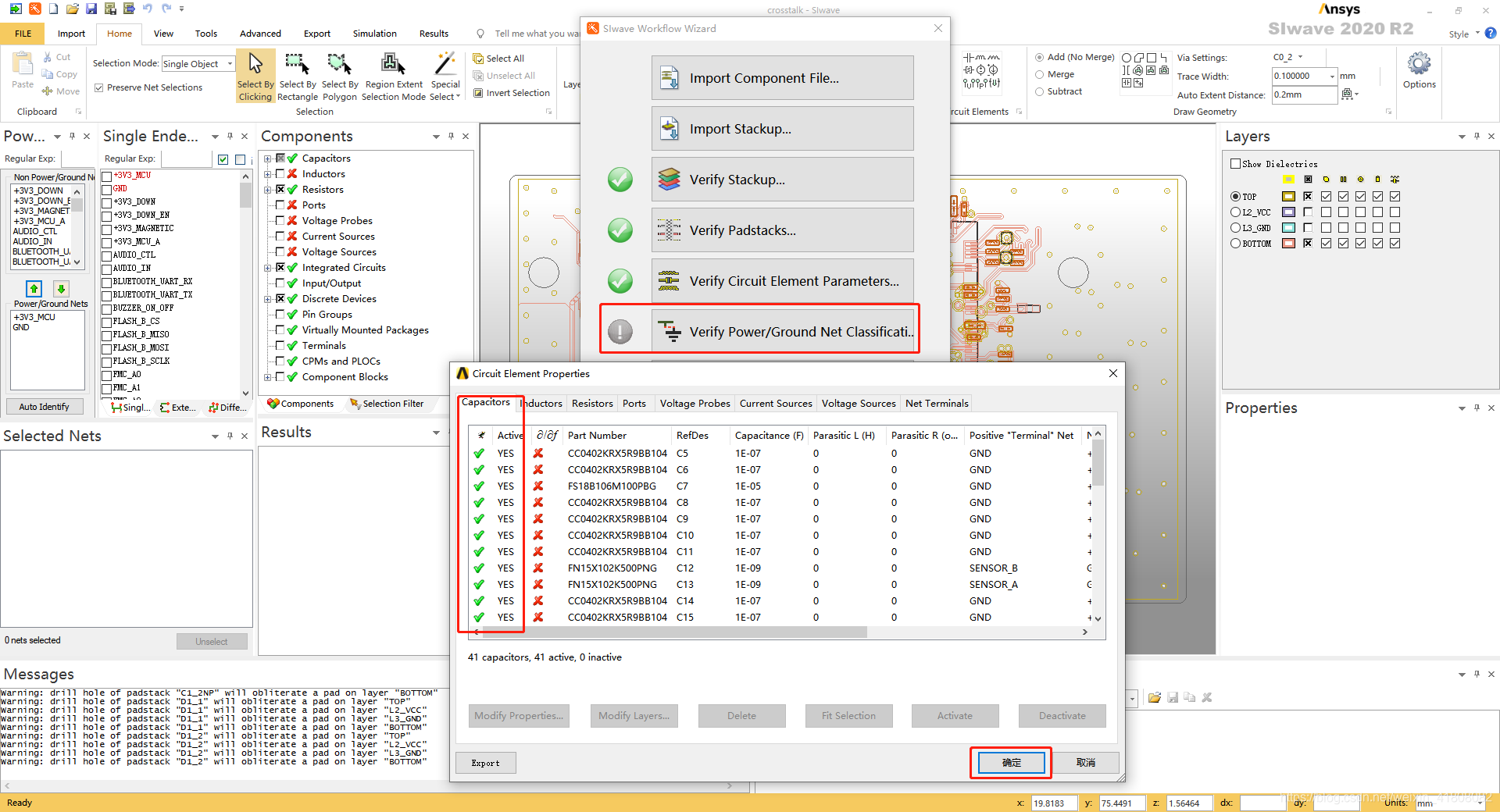

4. 点击Verify Circuit Element Parameters，阻容感器件是否被使能，如下图：

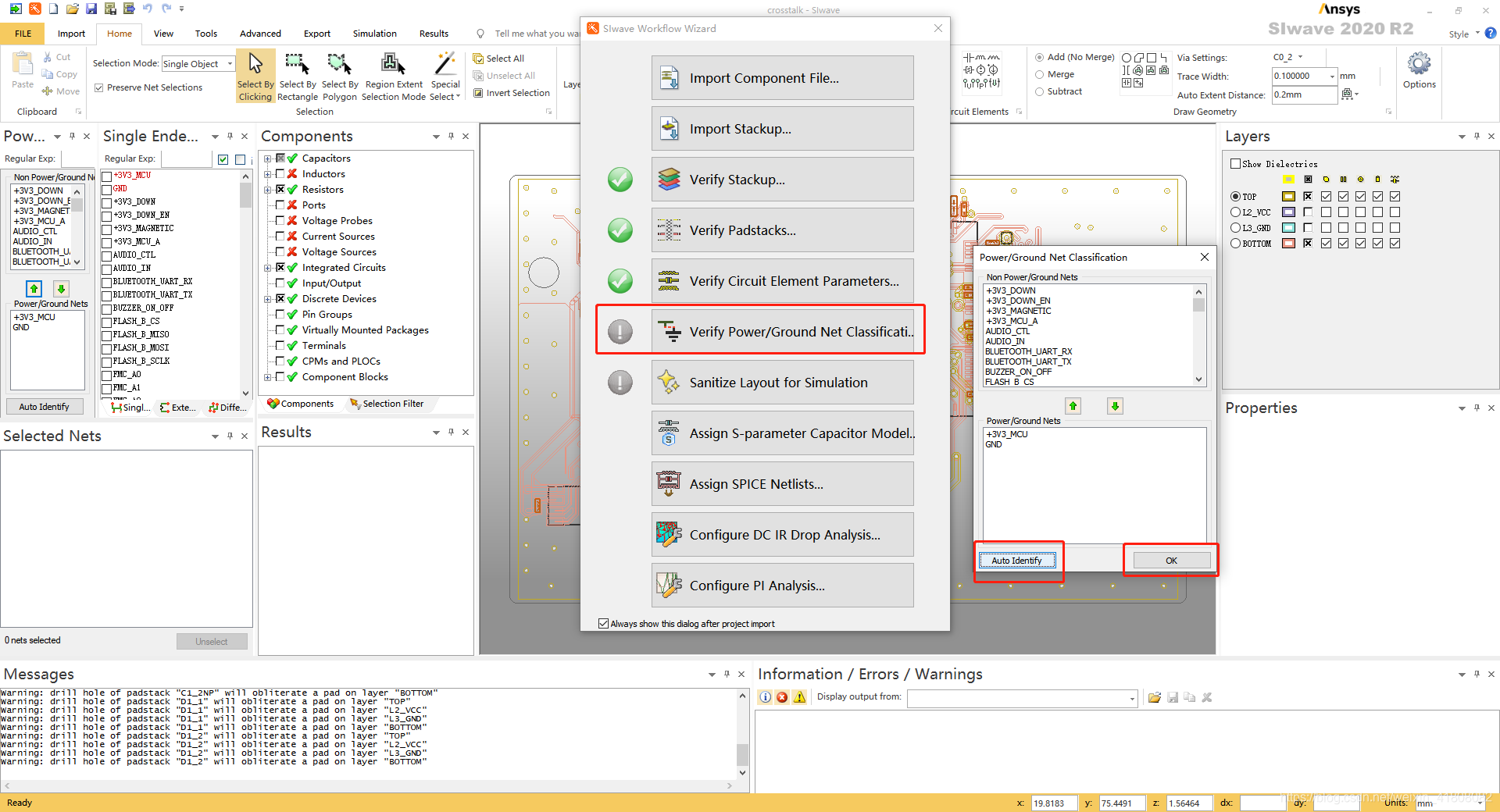

5.点击Verify Power/Ground Net Classification，把GND、POWER网络和其他网络分开，如下图：

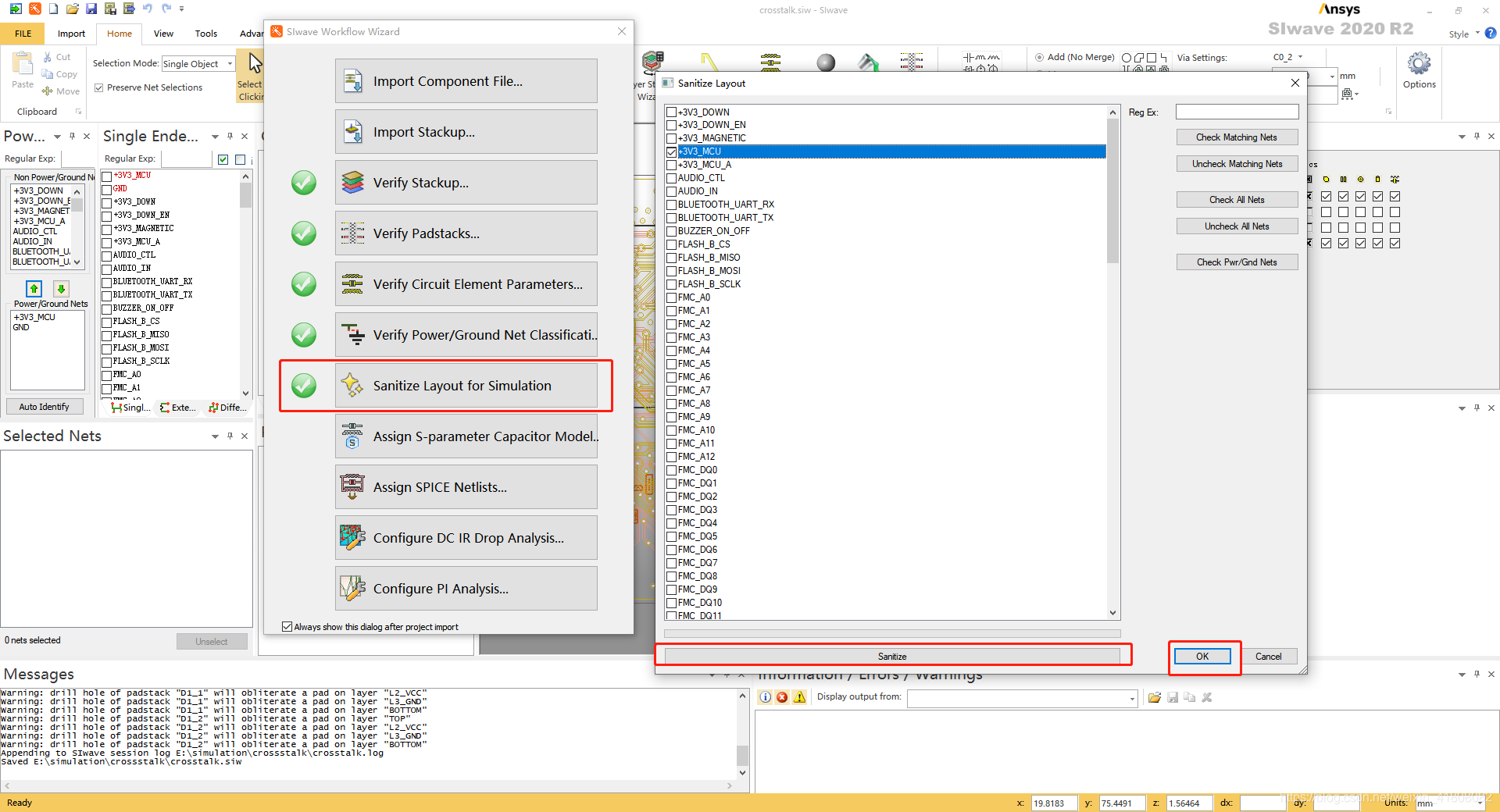

6. 点击Sanitize Layout for Simulation将文件中的重复的电源和地平面删除掉，如下图：

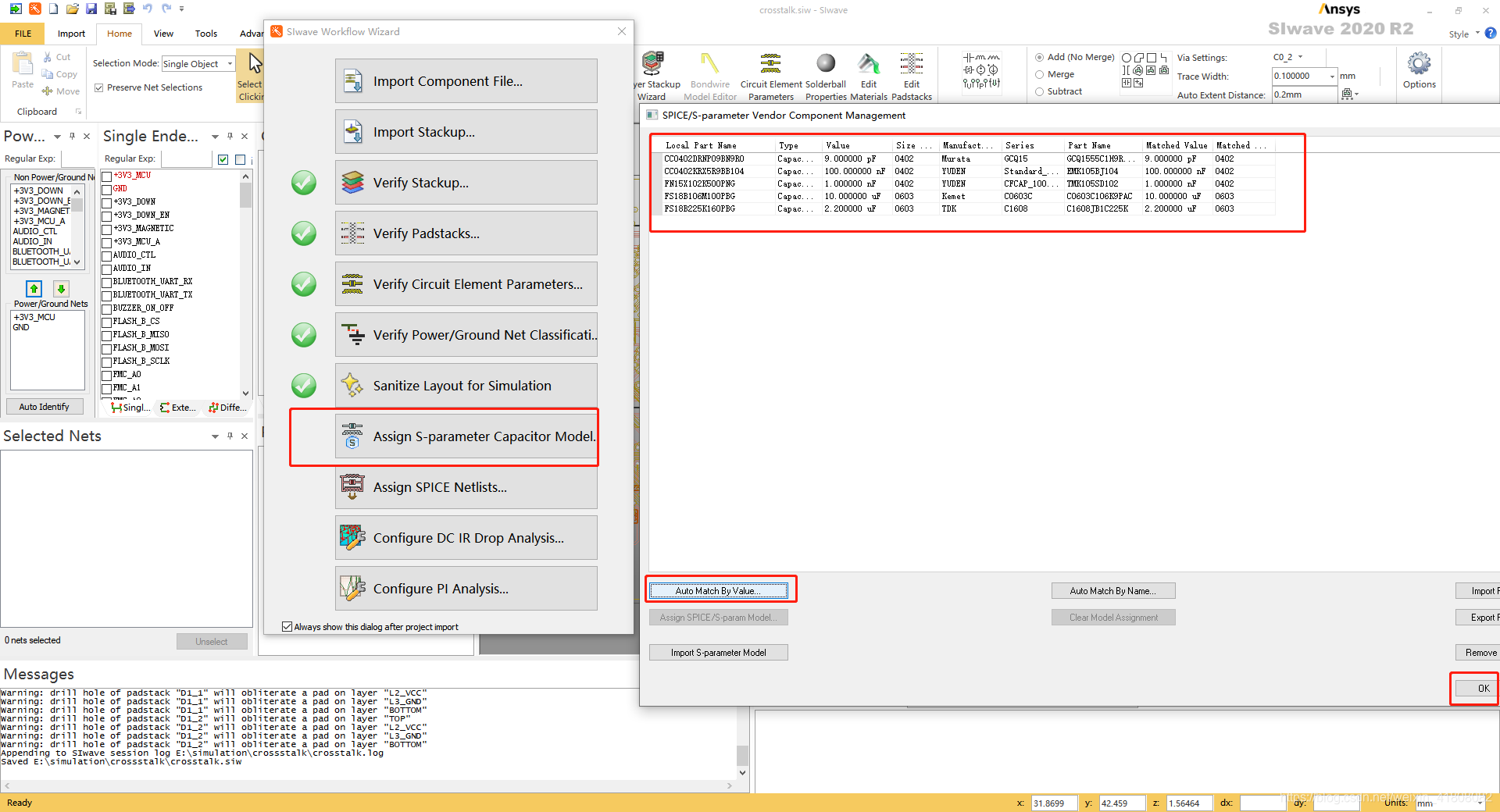

7. 点击Assign S-parameter Capacitor Model添加电容赋值(这个步骤在串扰仿真中可以不设置，但是在电源和其他的仿真中需要给电容赋值，所以我建议还是按照SIwave的向导设置好)，如下图：

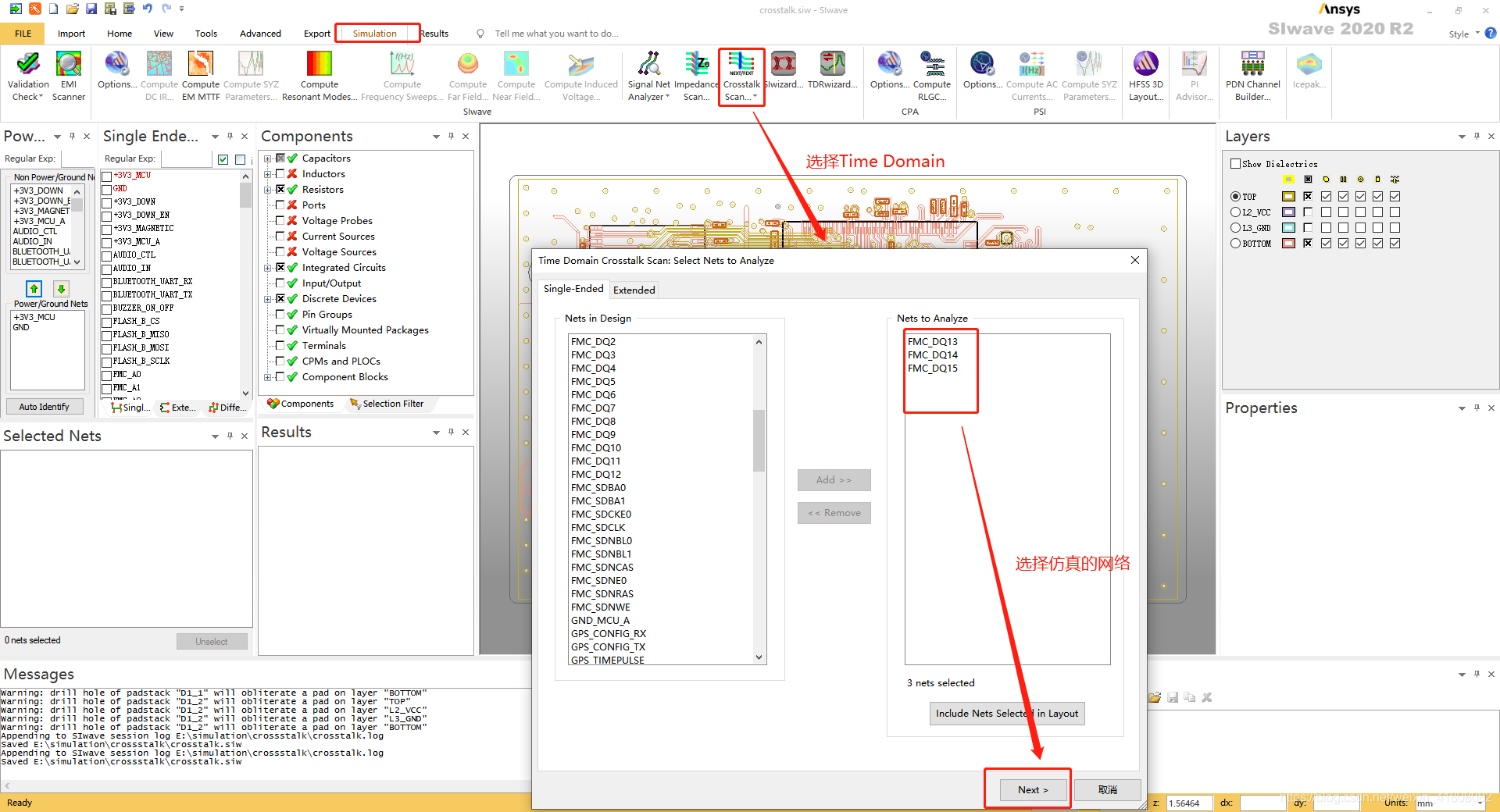

8.进行时域仿真设置，如下图：

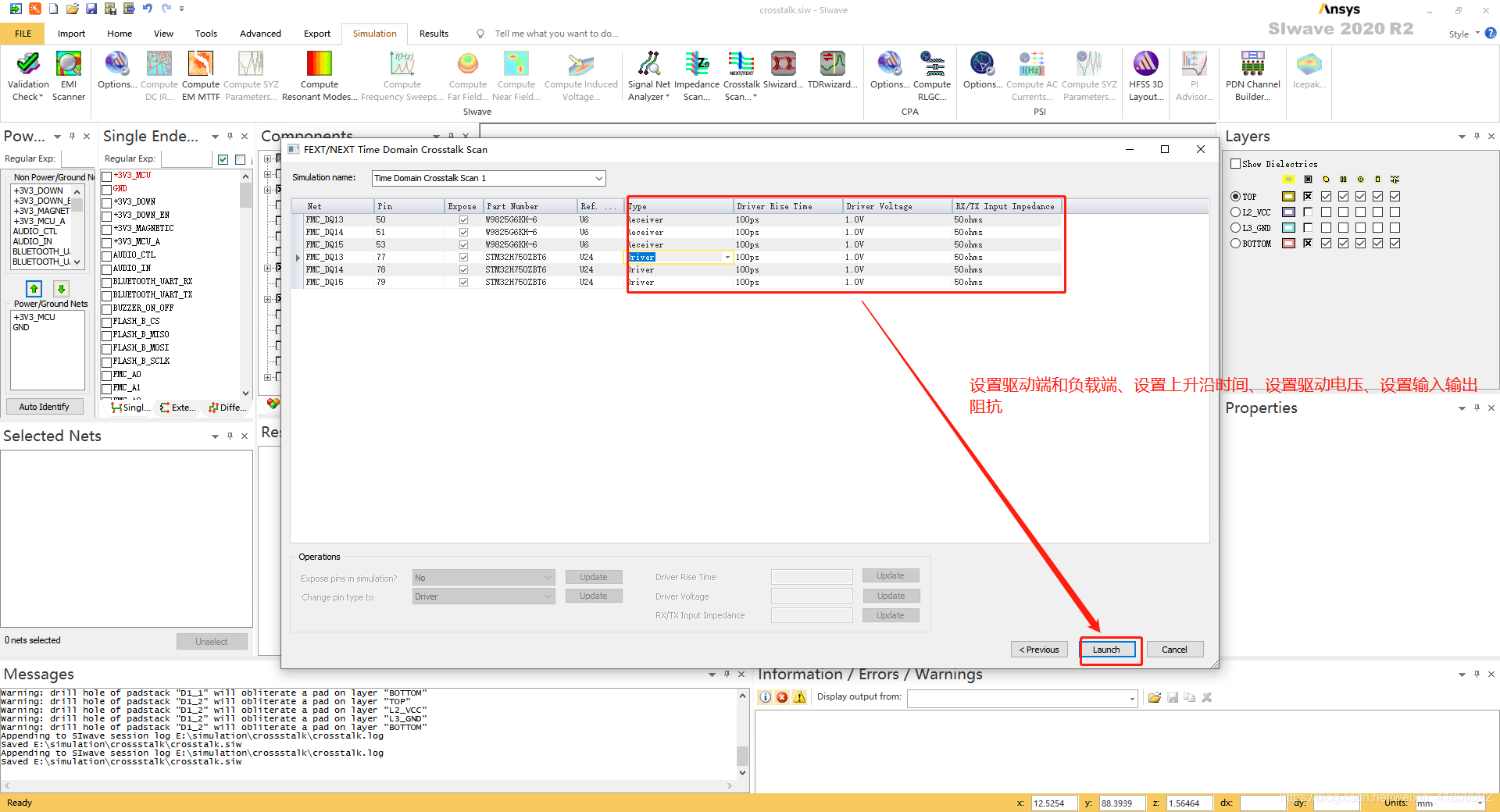

9.仿真参数设置，如下图：

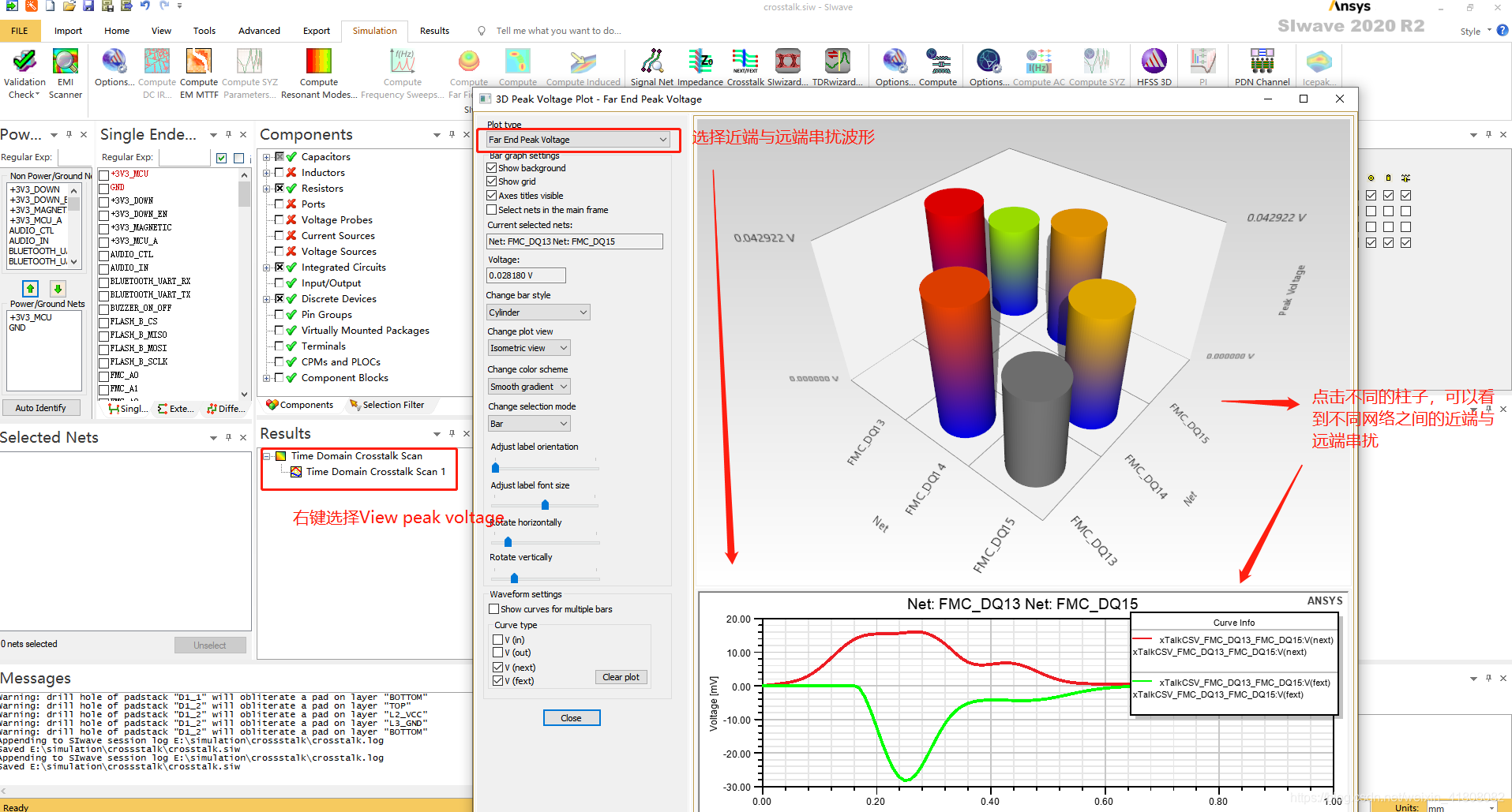

10.查看仿真结果，如下图：

（二）Ansys SIwave 串扰的频域仿真

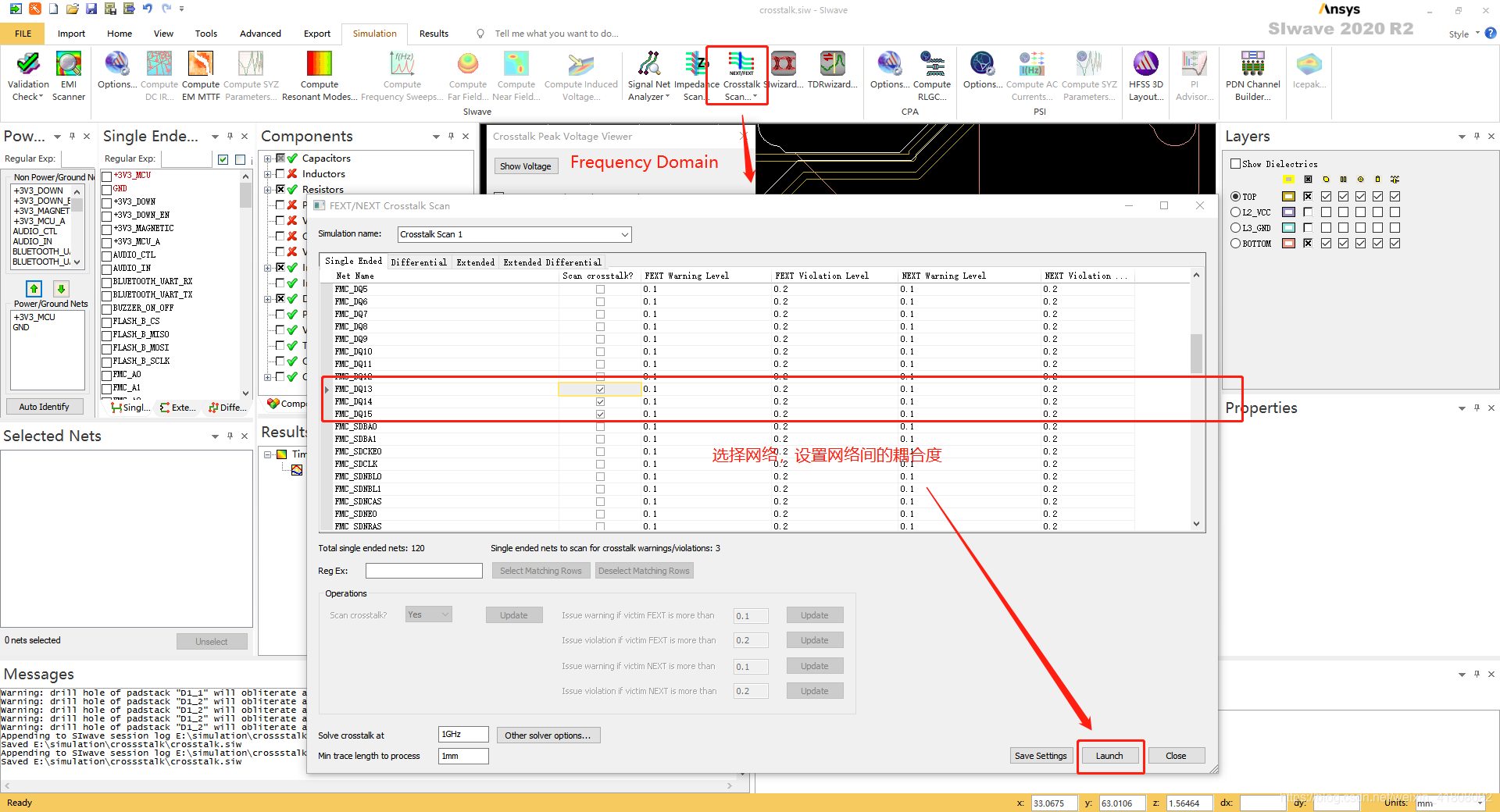

频域仿真的操作流程基本和时域的一样，只是在Cross Talk Scan 中选择Frequency Domain，设置如下图：

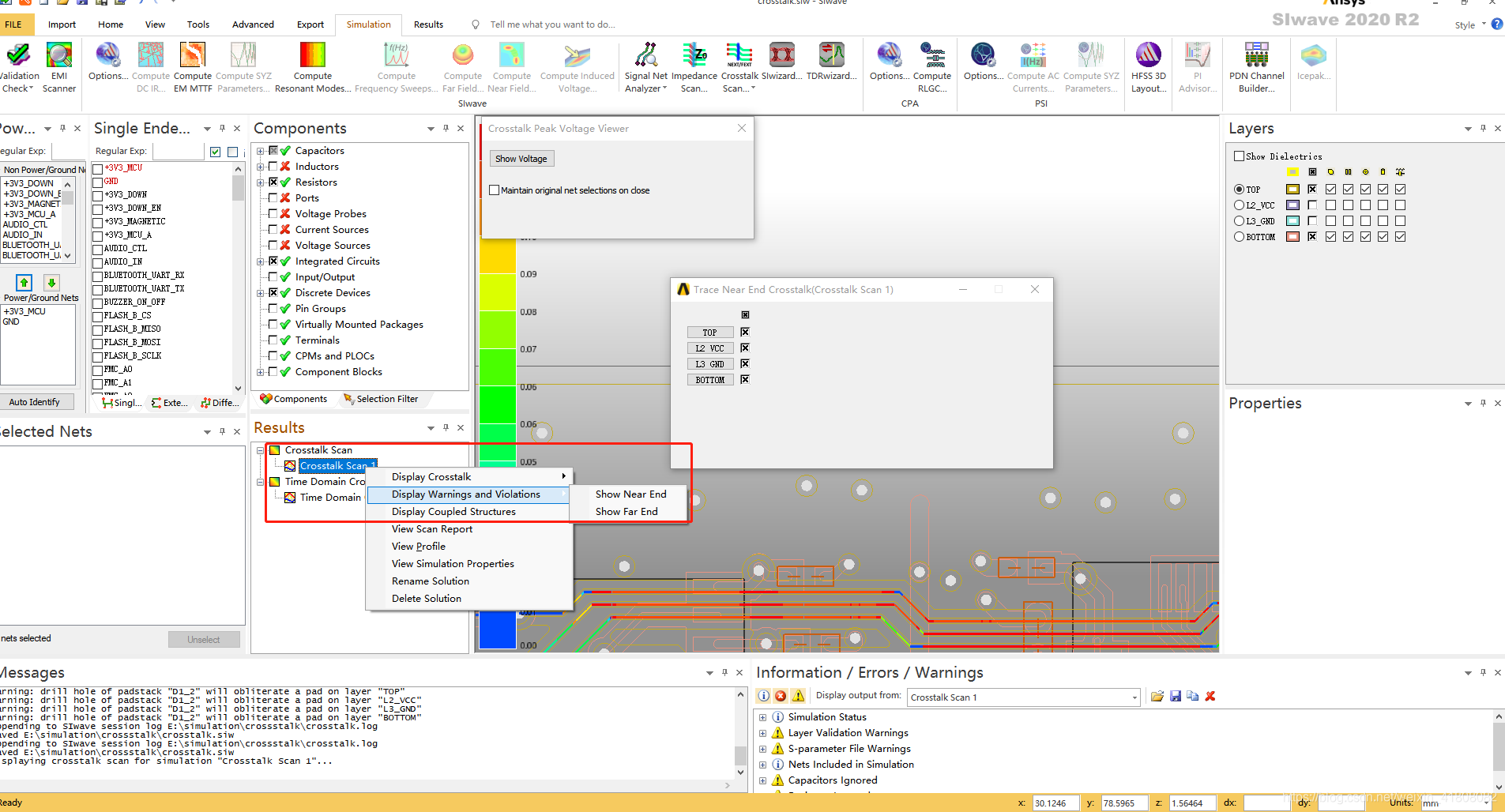

仿真结果查看，可以看到近端与远端的走线的耦合程度等，根据自己大家的想要的结果方式进行查看。

以上是Ansys SIwave的串扰仿真操作流程，感谢大家浏览观看，如果有不对的地方，还请大家指正。
