硬件设计 之 压敏电阻简单介绍

1. 什么是压敏电阻（Varistor Voltage）：

压敏电阻（Varistor）是一种特殊类型的电阻器件，具有非线性电阻特性。它的主要作用是保护电子电路免受过电压或过电流的损害。
测定电流为1mA，此时TNR端子间电压表示为V1mA，该电压称之为压敏电阻电压；

2. 压敏电阻工作原理：

压敏电阻的工作原理是基于压电效应和薄膜电阻效应。它由氧化锌等半导体材料制成，具有高电阻值。当施加在压敏电阻两端的电压低于它的额定电压时，它表现为高电阻状态，只有很小的电流通过。但是，当电压超过了其额定电压，压敏电阻会迅速变为低电阻状态，允许大电流通过。这样，压敏电阻可以吸收或分散过电压或过电流，保护电路中的其他元件不受损坏。
direct/da952093d07e4066ae277a6cbbd1b433.png)

3. 压敏电阻主要作用：

要用于过电压保护。当电路中出现过电压时，压敏电阻会迅速降低电阻值，将过电压分流到地或其他安全路径上，以保护负载和其他敏感元件。它可以防止由于雷击、电源干扰、电压突变等原因导致的设备损坏或故障。
此外，压敏电阻还用于电压调节、电流限制、噪声滤波和温度补偿等应用中。它的高频响应和非线性特性使其适用于电子电路中的各种保护和控制功能。
总之，压敏电阻的主要作用是保护电路免受过电压或过电流的损害，具有过电压保护、电压调节和电流限制等功能。

4. 压电效应：

压电效应是一种材料特性，指的是当施加力或压力在某些特定晶体结构的材料上时，会产生电荷分离和电势差的现象。

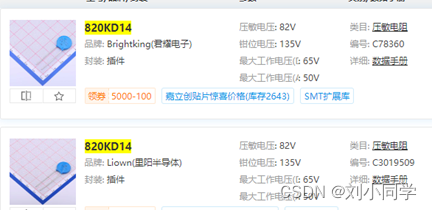

5. 压敏电阻选型：

交流电压：V1mA≥2.2-2.5VDC
直流电压：V1mA≥1.6-2VDC
信号电压：V1mA≥1.2-1.5Vmax
