FX系列指令在步进伺服速度提不起来指令修改

已于 2022-05-29 09:14:08 修改
阅读量741 收藏 1
点赞数
分类专栏： 伺服 FX系列 文章标签： PLC
于 2020-12-14 19:48:47 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41883890/article/details/111184110
版权
本文介绍了在使用FX系列PLC时，针对步进电机型号2DM860-G-DKJ遇到的速度提升难题。原本采用DPLSV指令导致电机在速度增加时无法正常运行。通过更换指令后，电机运行得到改善。文章探讨了两种指令的差异，为类似问题提供了解决思路。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、 步进电机型号
2DM860-G-在这里插入图片描述
DKJ

2、 在这里插入图片描述
手动启动
在这里插入图片描述

用DPLSV指令，遇到问题，速度加快，电机就不动了
3更换指令
在这里插入图片描述

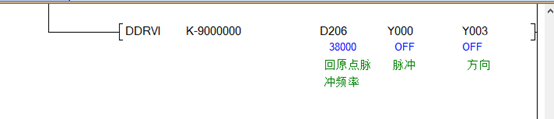

更换指令后电机

4两者差别

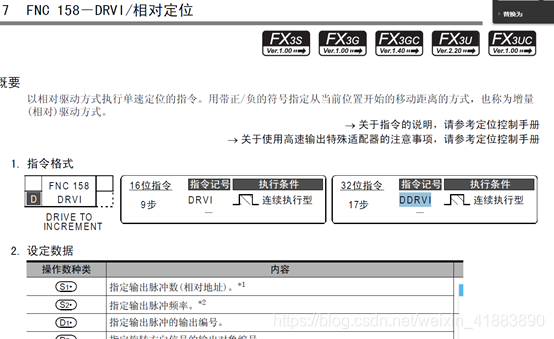

在这里插入图片描述

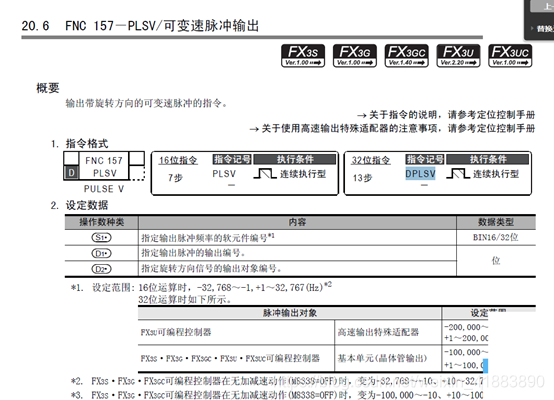

在这里插入图片描述
