FX系列DSZR回原点指令结束后M8029不亮的解决方案

已于 2022-05-29 09:50:43 修改
阅读量3.2k 收藏 3
点赞数 1
分类专栏： FX系列 文章标签： 学习
于 2021-05-11 16:59:18 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41883890/article/details/116661680
版权
FX系列 专栏收录该内容
40 篇文章 10 订阅 ¥99.90 ¥99.00
订阅专栏

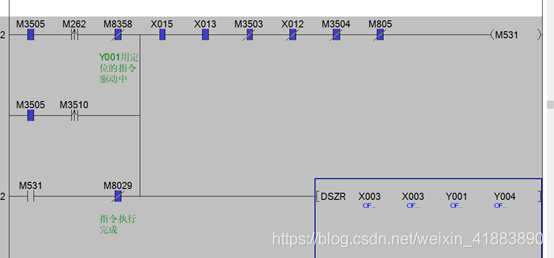

1、错误案例：用线圈控制M531自保持，通过M8029亮是不能实现，因为M8029会一直不亮，需要用SET和RST
在这里插入图片描述

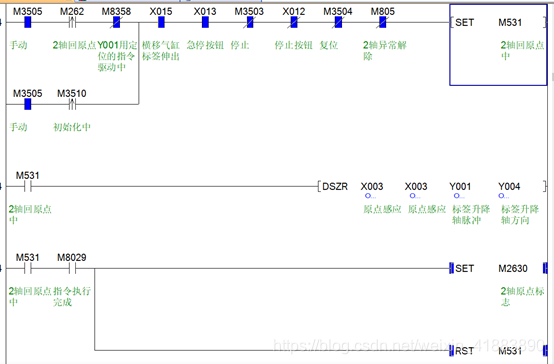

2、正确案例
在这里插入图片描述

3、遇到问题处理方法：新建一个工程测试，因为原来的工程干扰比较多。新建一个工程能够有效测试一些指令的情况
