本文介绍了如何修改倍福控制器的IP地址，包括通过TwinCAT软件和远程桌面进行设置的方法。在TwinCAT软件中，可在System Configuration中设置Fixed IP Address；通过远程桌面，用户可进入CE系统桌面，通过控制面板的Network and Dial-up Connections来更改IP地址，从DHCP切换到指定静态IP。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

  1. 操作流程
    1.1. 通过TwinCAT软件设置

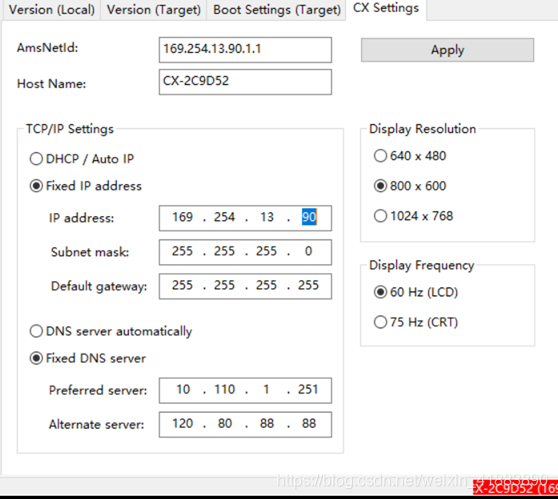

    用调试PLC连接上控制器后，可以打开system managerSystem-Configurationsetting,如下所示
    在这里插入图片描述

如果是固定的IP地址，一定是Fixed IP Address,书写完之后，点击Apply,CE系统是默认没有密码的，Win7系统的密码是1。
1.2. 通过远程桌面设置
1.2.1 打开CE系统桌面

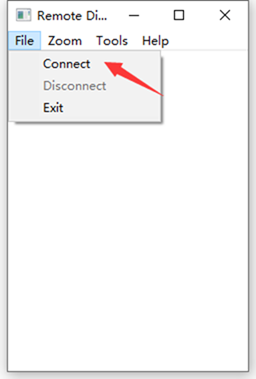

通过显示器连接进入CE系统桌面。或是使用Cerhost，打开软件，使用File—connect打开连接，输入控制器ip地址，具体操作可看陈老师TC2教程。如下
在这里插入图片描述
在这里插入图片描述

1.2.2 查看网口IP地址

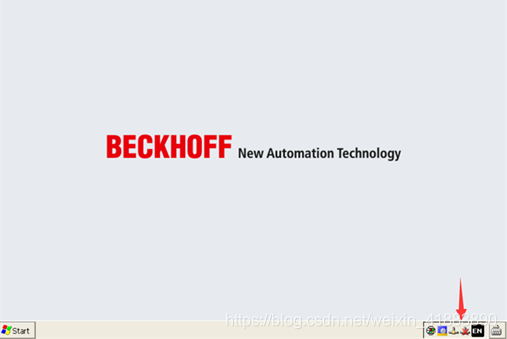

点击右下角网络连接表示，即可看到网口X000和X001的IP地址信息。如果没有修改过，
