本文详细介绍了如何在倍福安全模块的程序设计中使用TwinSAFE功能块，包括输入变量取反和将PLC标准变量链接到安全程序。通过设置功能块输出的属性，将PLC变量连接到SafeAnd等块，然后激活配置，实现安全功能块的输入。当PLC触发变量时，安全模块能正常响应，确保安全继电器的正确动作。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在安全模块的程序设计中，输入变量取反，或者把PLC的变量连接到安全的功能块程序中，

  1. 操作流程
    1.1. 功能块输出取反

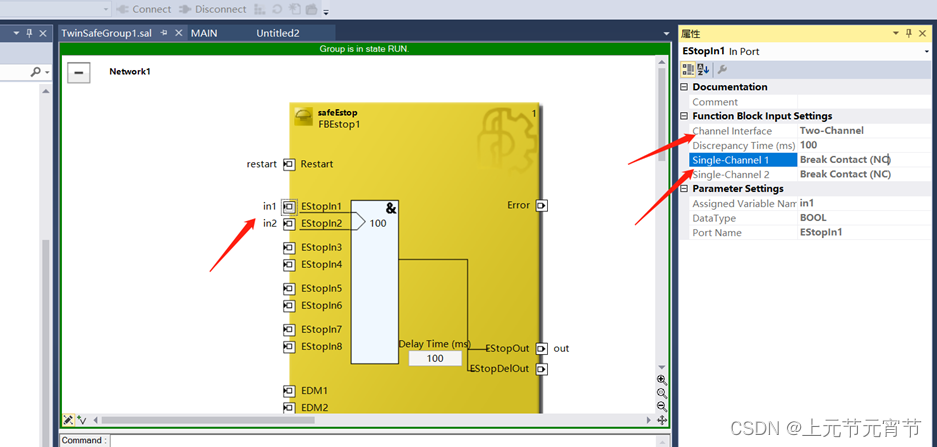

    例如修改IN,右击属性，然后可在Single-Channel选项中选择是NO还是NC的输入信号。
    在这里插入图片描述

1.2. PLC标准变量作为安全程序的输入
1.2.1. 建立两个PLC变量
在这里插入图片描述

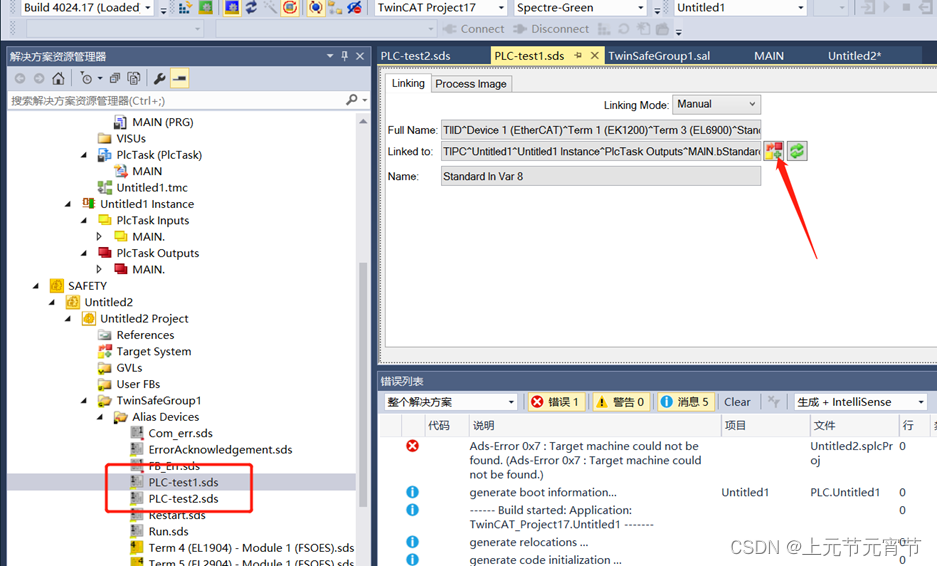

1.2.2. 安全程序区创建变量

在这里插入图片描述
在这里插入图片描述

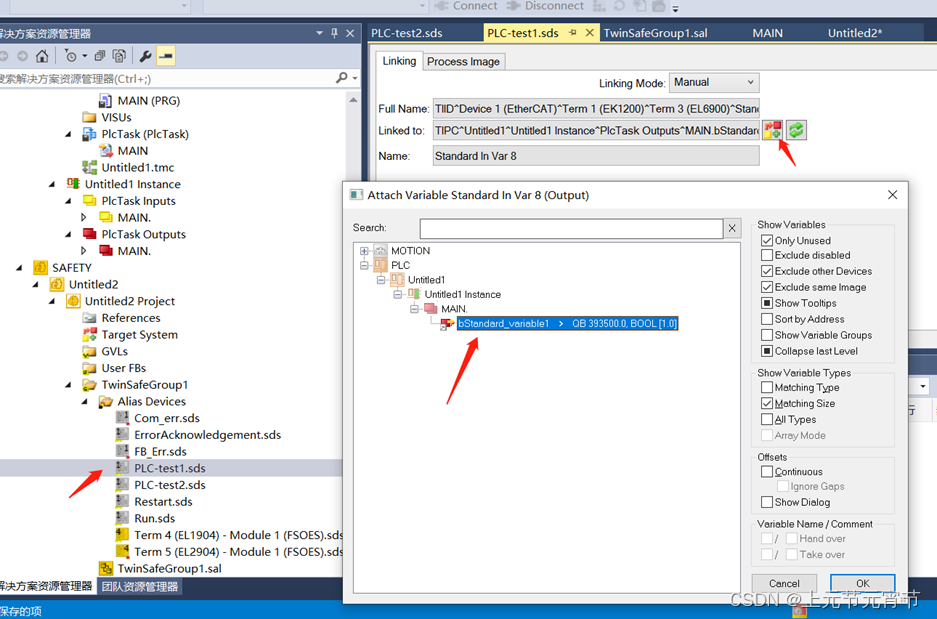

1.2.3. 功能块变量链接
首先，PLC变量不能直接连到Estop功能块的输入变量中，否则会报错，但PLC可以连接到SafeAnd
