M.2接口电路设计

M.2接口有SATA和PCIE两种总线，协议分别是AHC 。NVME,非易失性内存主机控制器接口规范(Non-Volatile Memory express),是一个逻辑设备接口规范。

M.2
SATA3.0总线	PCIE3.0总线
AHCI协议	NVME协议
600MB/秒	3,200MB/秒

NVME

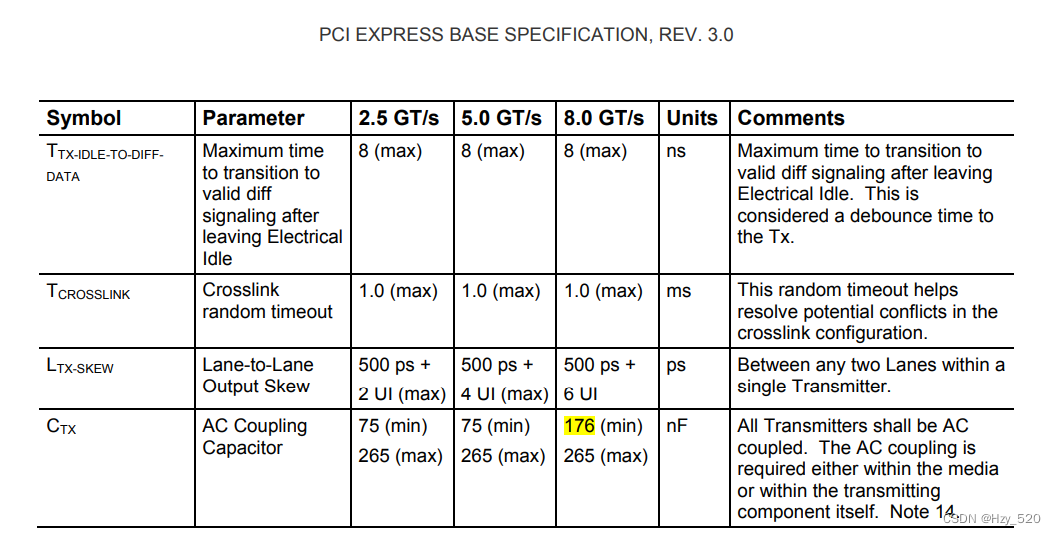

  NVME协议跑在PCIE总线上，由于速率的不同，耦合电容的选取值有所不同，PCIE1.0和PCIE2.0的AC耦合电容选取值的范围在75nf-265nf（可以选用0.1uF的电容）； PCIE3.0的AC耦合电容选取值的范围在176nf-265nf（可以选用0.22uF的电容）；

PCIE时钟需要100nF电容耦合

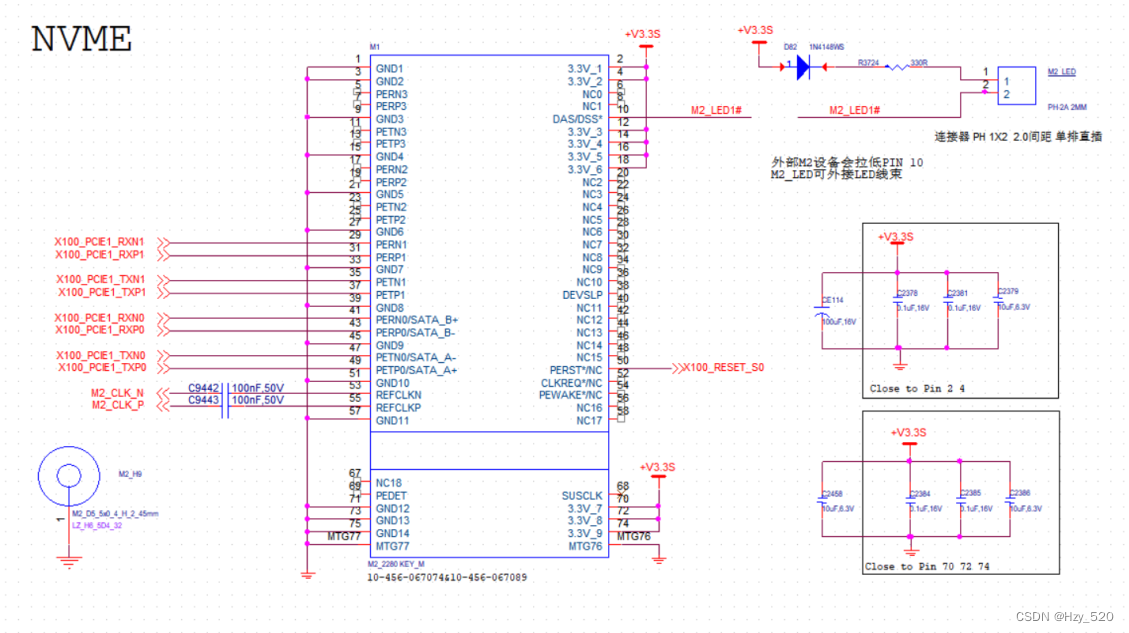

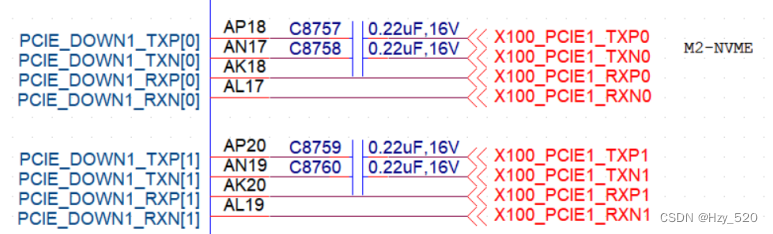

CPU端设计，需要在TX端加电容，如下图：

M.2接口端设计如下：

        如果PCIE够用，M.2接口最大可以接入四对PCIE。两对也可以使用，只是 速率低一些。

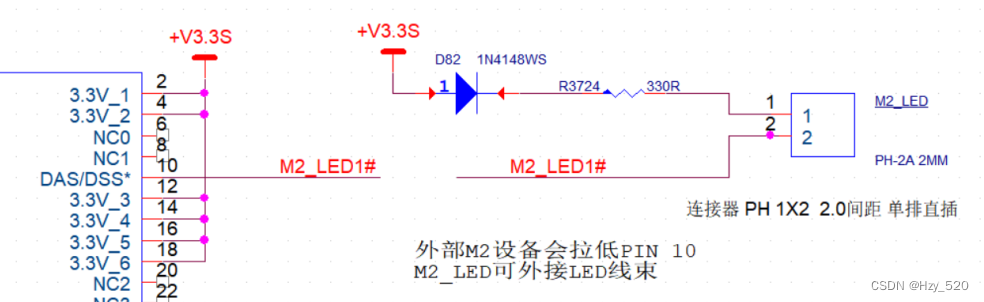

下图便是LED的设计，外部M.2设备会在通讯是操作PIN10，所以板卡设计上可以设计一个LED，也可以做一个座子，可以接入LED线束。

M.2的座子，69PIN是区分设备是PCIE还是SATA设备。

        NC,H 为PCIE

        GND,L为SATA

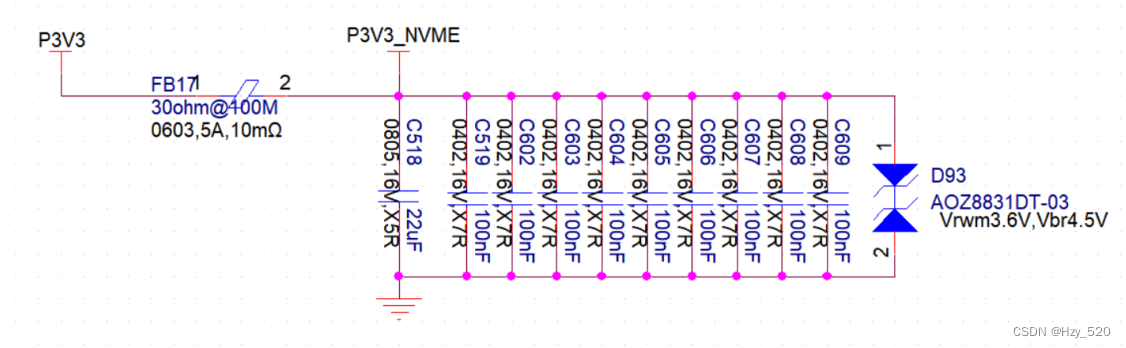

如果考虑周到一些，可以在电源上再多加一些东西，如下：

 使用FB隔离电源，加TVS管，保护后级电源。

SATA

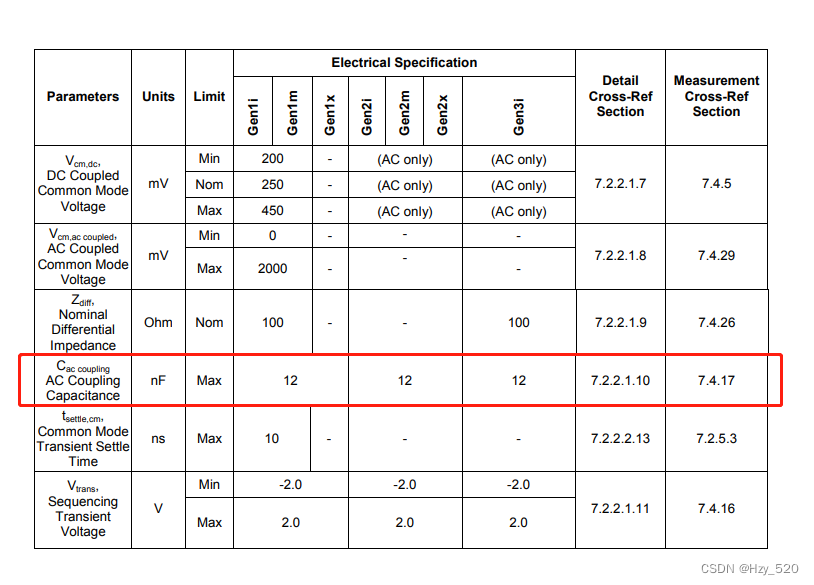

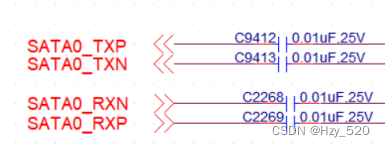

走SATA的话，耦合电容需要是12nF以下

---

其他参考

M.2 Key典型应用：

A Key：主要应用于无线连接，如WiFi，蓝牙，NFC，Wigig。卡的类型包括1630，2230和3030。

B Key：主要应用于WWAN，GNSS，SSD。卡的类型包括3042，2230，2242，2260，2280和22110。

E Key：主要应用于无线连接，如WiFi，蓝牙，NFC，GNSS。卡的类型包括1630，2230和3030。

M Key：主要应用于支持PCIe或SATA协议的主机界面，通常为SSD。

 特别的：M.2的连接器共有三种Socket（Socket1、2、3），因Socket1全部采用焊接方式且仅适用于1216，2226和3026尺寸，故常见M.2设备连接器多为Socket2和Socket3两种。

　　B Key的模组，其PIN缺口位于第12~19号位，提供对PCIe x2、SATA、USB 3.0、I2C、HSIC等的支持。M Key的模组，其PIN缺口位于59~66号位，提供对PCIe x4、SATA和SMBus的支持。M.2 SSD几乎都是“B & M” Key的，也就是有两个缺口。其中，支持SATA或PCIe x2的配置叫做“Socket 2”配置，支持PCIe x4的配置叫做“Socket 3”配置。

M.2接口的独特优势

与MSATA相比，M.2接口展现出显著的优势。首先，从速度角度来看，M.2接口分为B和M两种界面，B接口支持SATA或PCI-E x2通道，最大读取速度高达700MB/S；而M接口则支持PCIe x4通道，理论带宽可达4GB/s，是B接口的5倍。其次，从体积上比较，尽管MSATA接口已足够小巧，但M.2接口的整体体积往往更小。

B key与M key的差异

除了通道速率的区别，M.2接口的B key和M key在结构上也有所不同。具体来说，M key的缺口位置在右侧，而B key的缺口位置在左侧。客户可根据实际需求，选择适合的M.2接口类型。

此外，还有一种M.2（B+M）key接口形式，它既可以用于B key插槽，也可以用于M key插槽，甚至可用于B+M插槽，提供了更灵活的接口选择。
