1.6 FPGA电路设计

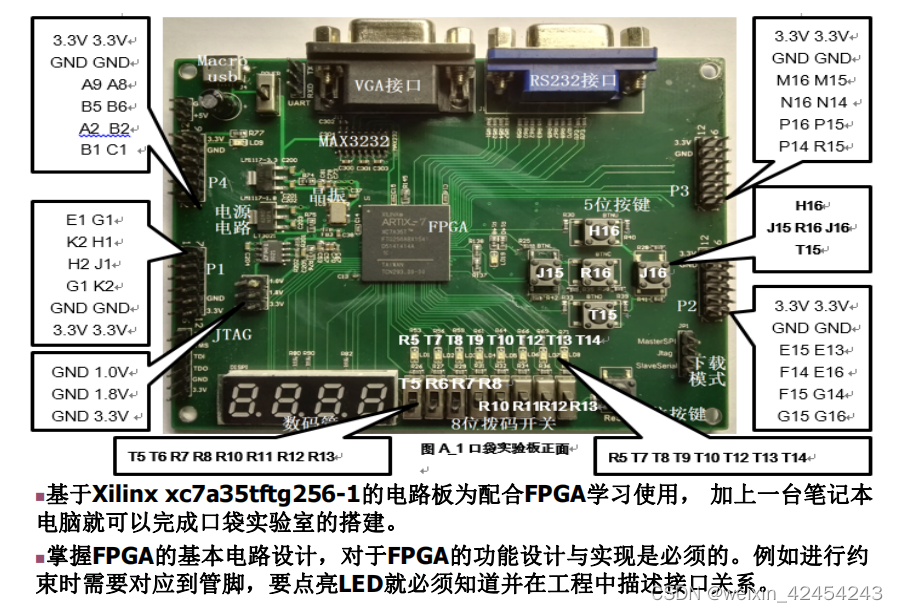

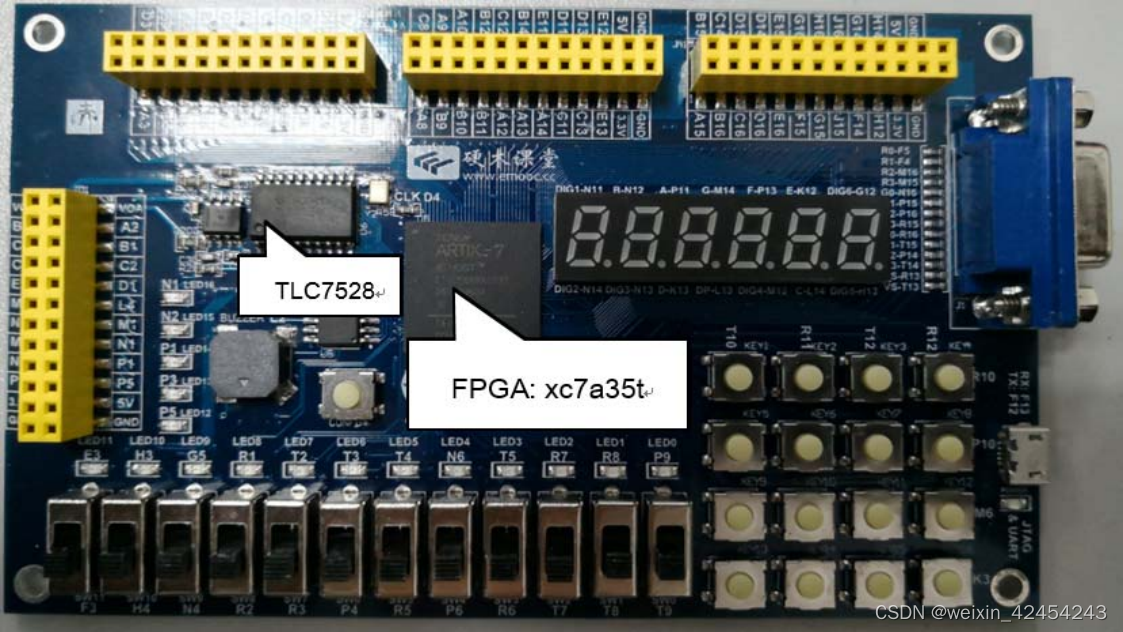

1 基于Xilinx xc7a35的电路板

1.1 A

1.2 B

2 FPGA电路设计—LED

LED驱动电路非常简单，FPGA的输出I/O口的驱动能力足够驱动LED点亮。

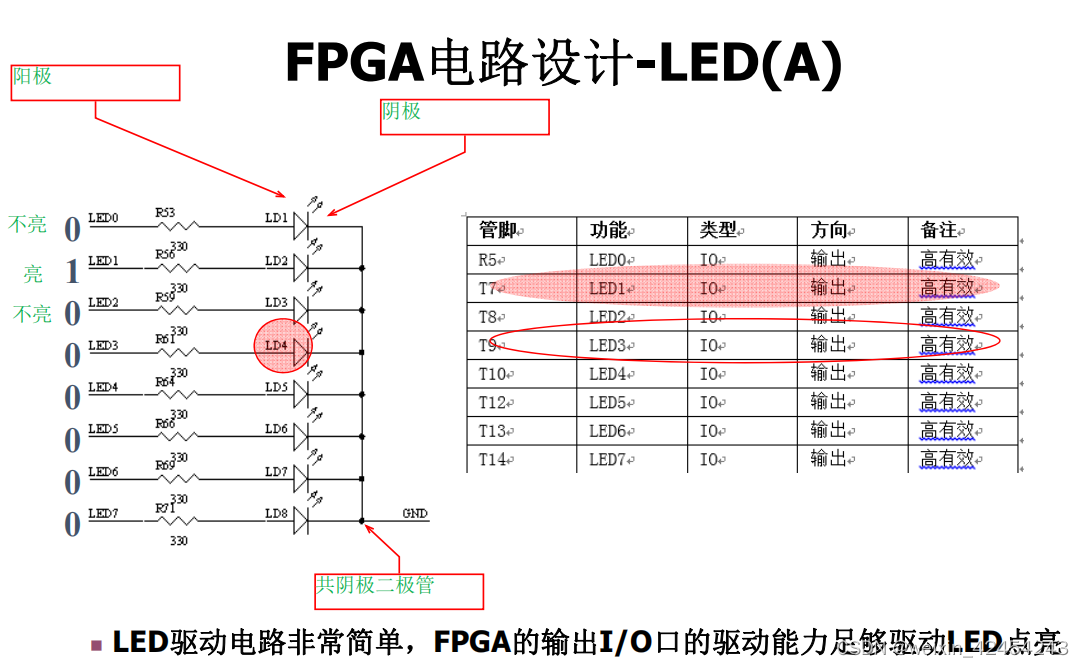

2.1 LED(A)

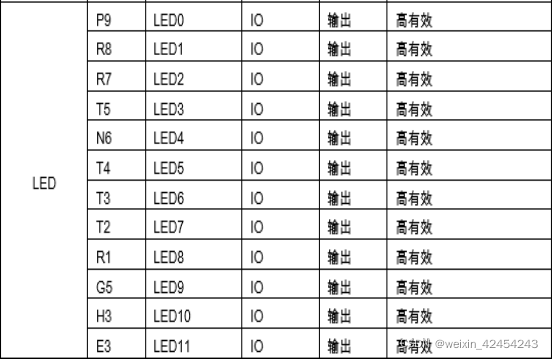

共阴极二极管，高电平有效，高电平LED灯导通，亮；低电平无效，LED灯是熄灭状态。

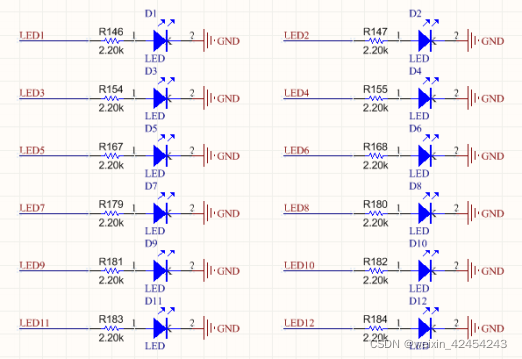

2.2 LED(B)

3 FPGA电路设计—拨码开关

拨码开关（也叫DIP开关，拨动开关）是用来操作控制的地址开关。

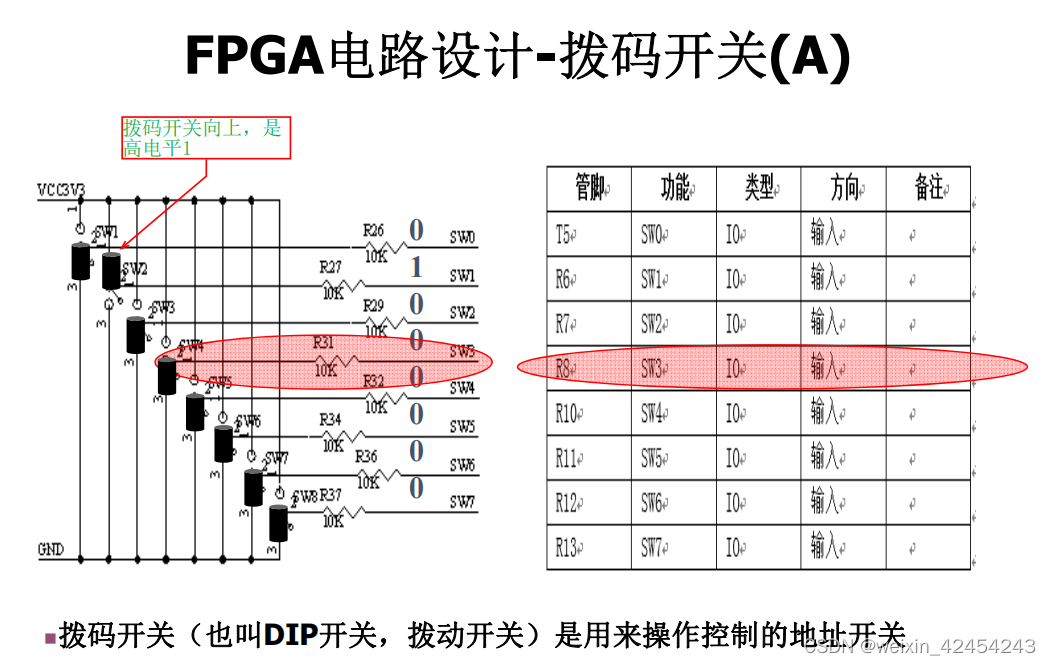

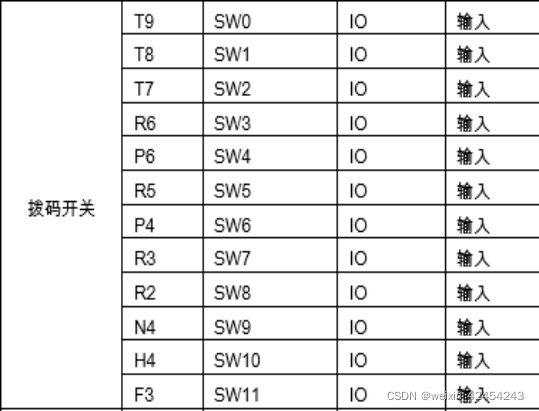

3.1 拨码开关(A)

sw1拨码开关向上，是高电平1。

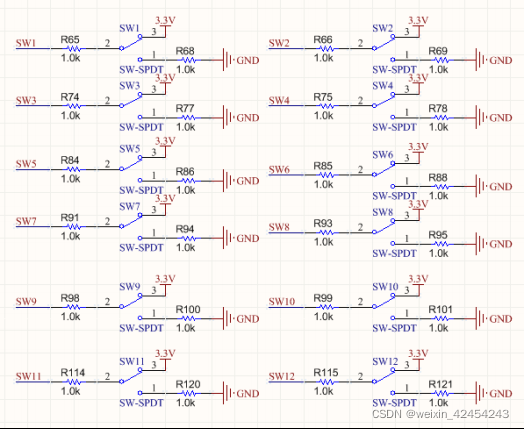

3.2 拨码开关(B)

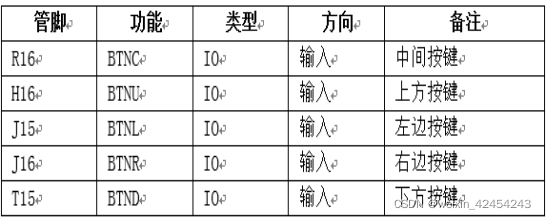

4 FPGA电路设计—按键

4.1 按键(A)

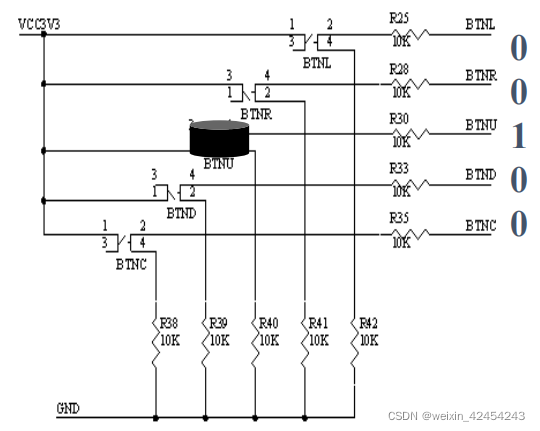

根据电路图，当按键缺省状态时（未按下），对应管脚通过两个串联的10K欧姆电阻接地，获得低电平输入。当按键按下时，通过10K电阻接到电源，这时将得到高电平输入。

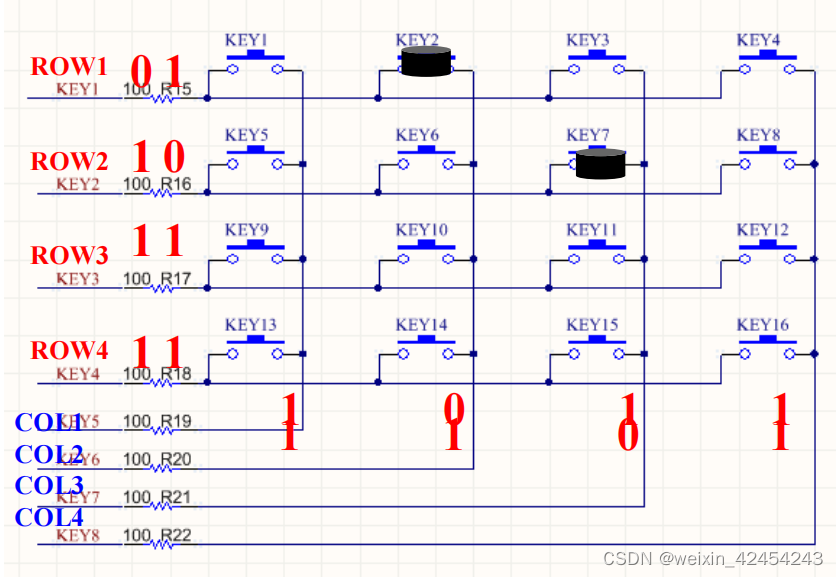

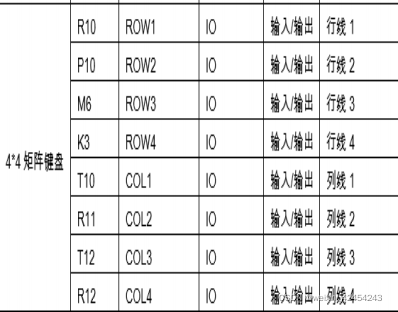

4.2 按键(B)

5 FPGA电路设计—数码管驱动

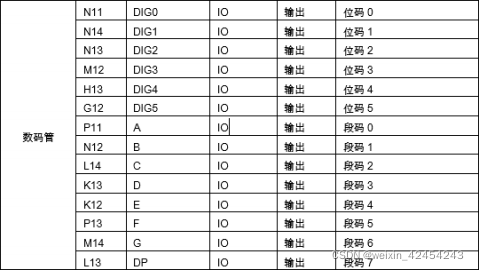

电路板七段数码管驱动电路及管脚分配。

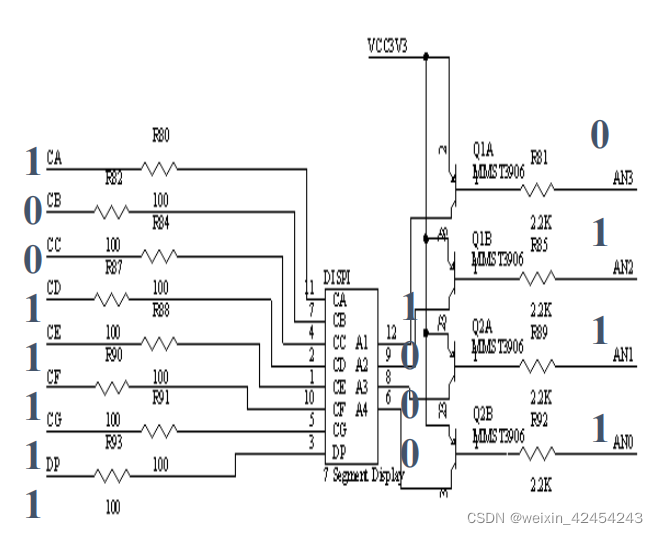

5.1 数码管驱动(A)

共阳极方式，低电平有效

5.2 数码管驱动(B)

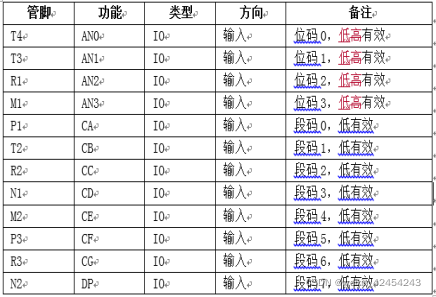

电路板七段数码管为共阴极，位码低有效，段码高有效

6 FPGA电路设计—VGA驱动(A)

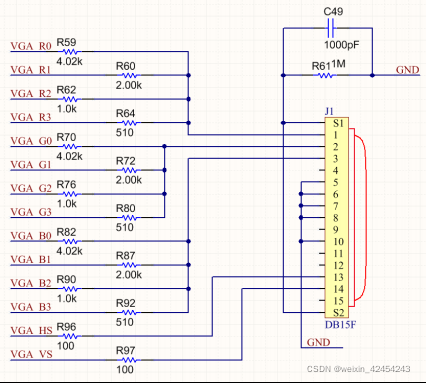

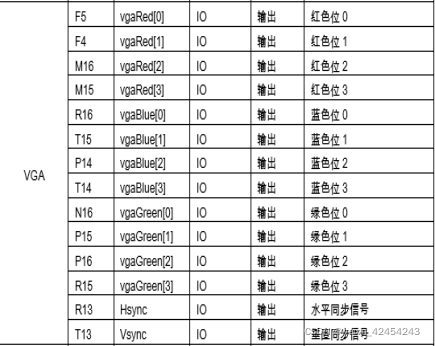

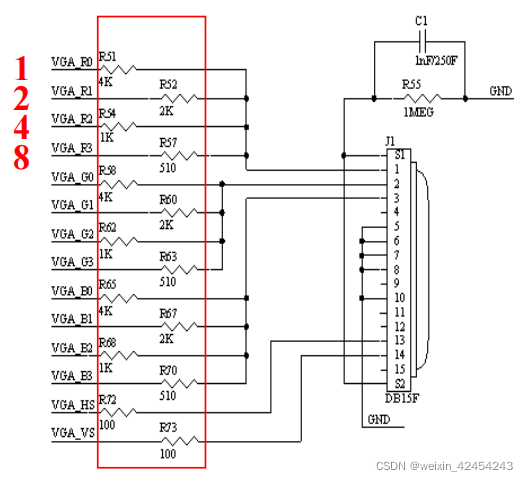

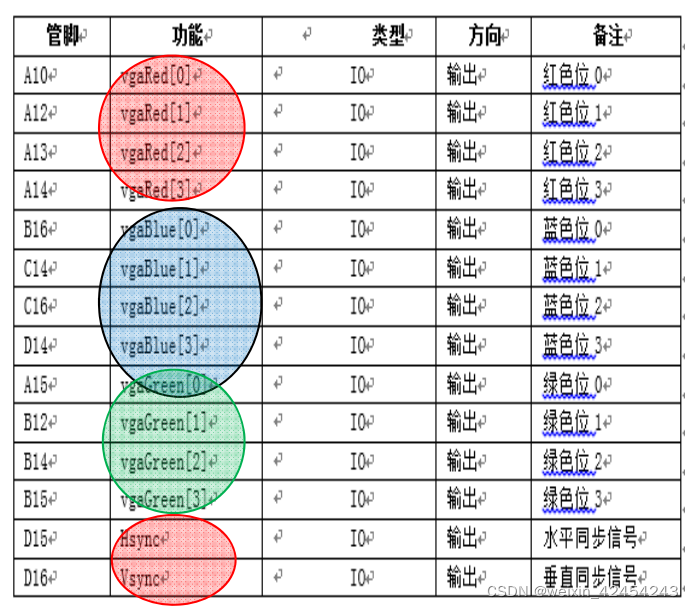

电路板的VGA液晶显示驱动电路和管脚分配

6.1 数码管驱动(A)

6.2 数码管驱动(B)

7 FPGA电路设计—串口(A,B)

RS232串口驱动电路和管脚分配， A板接口232，B板接口USB。

7.1 数码管驱动(A)

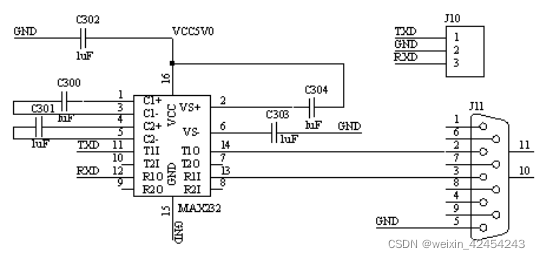

使用MAX232电平转换，连接到串口。

7.2 数码管驱动(B)

B板USB转串口，通过USB连接电脑进行串行通信，采用FT2232芯片，编程只需知道FPGA接口

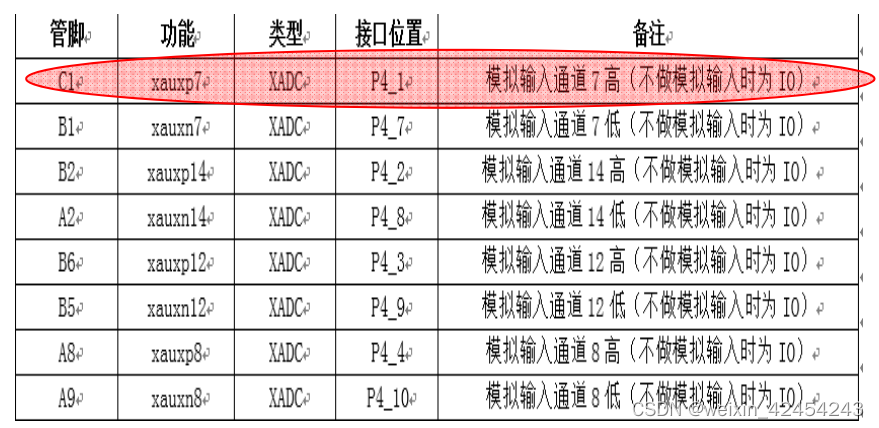

8 FPGA电路设计—XADC（A,B）

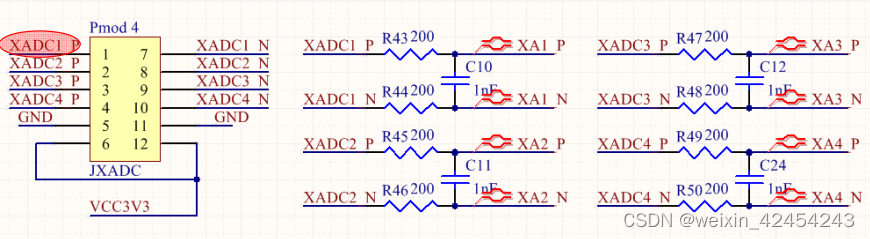

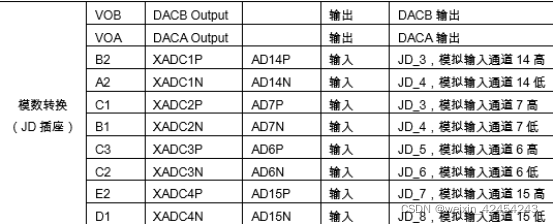

XADC支持差分输入，所有是成对出现。XADC1_P和XADC1_N是成对出现，其他四对都是成对的出现。

8.1 XADC(A)

8.2 XADC(B)

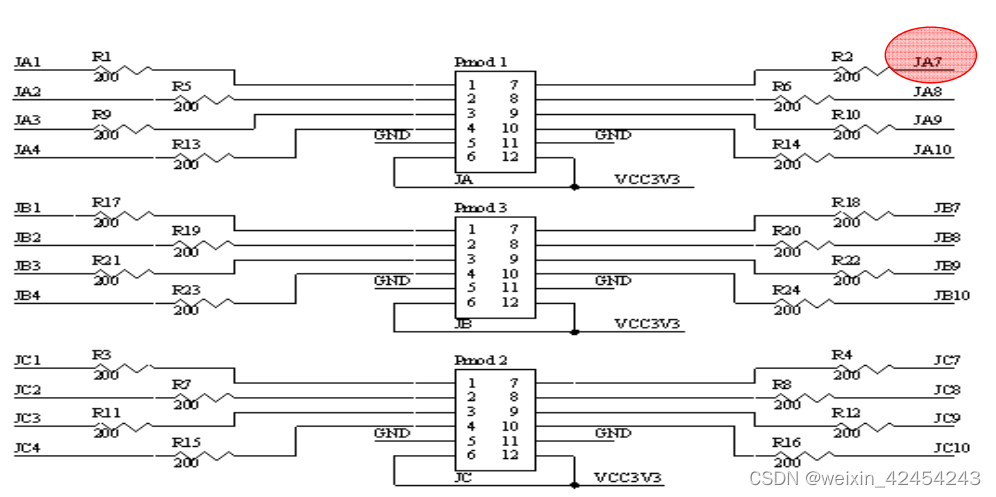

9 FPGA电路设计—其他引出端口

作为扩展使用。
