VMD 可视化Amber top和crd文件

VMD 可视化Amber top和crd文件

第一步, 打开VMD软件

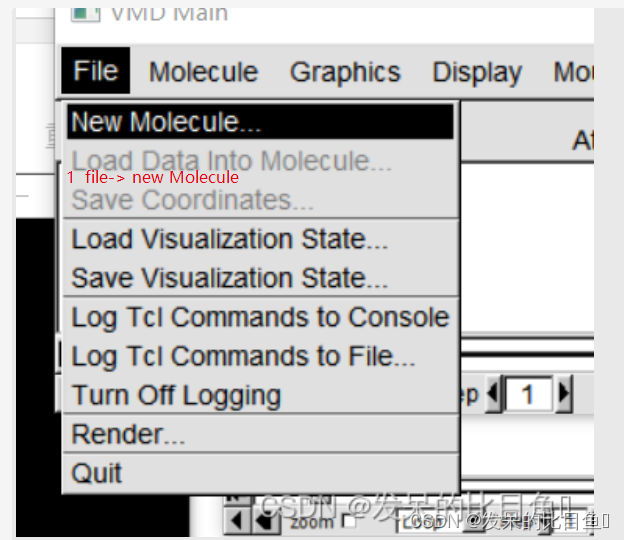

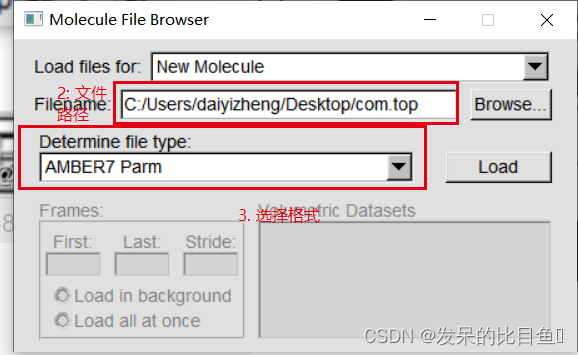

第二步骤 加载top文件


显示如下: top文件只有原子信息,没有坐标信息,因此显示框还是黑的
在这里插入图片描述

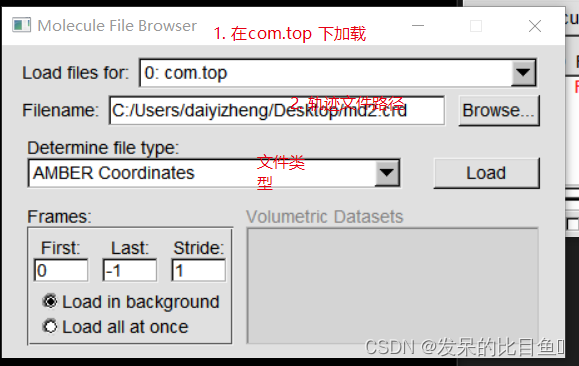

第三步 加载crd 坐标文件,
注意:crd轨迹一定时文本文件,二进制文件VMD不能识别

下面时crd文件不带盒子坐标

或者 crd文件带盒子坐标的数据

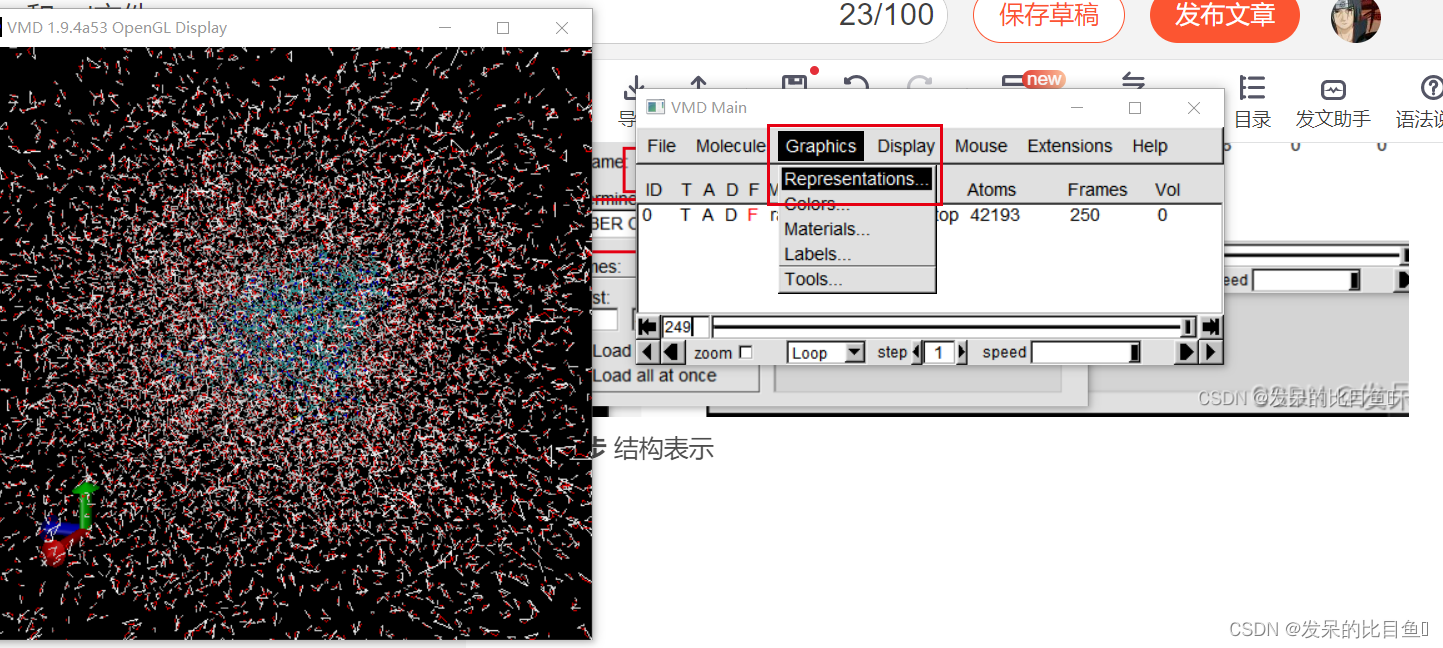

第四步 结构表示,

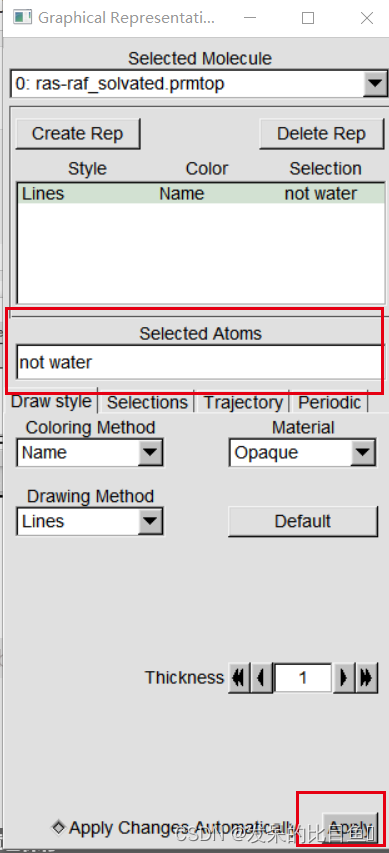

去除水

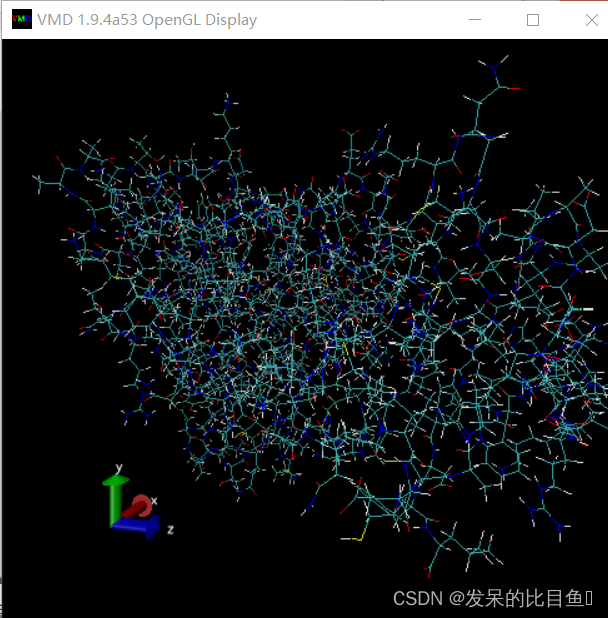

结果显示如下:

显示二级结构

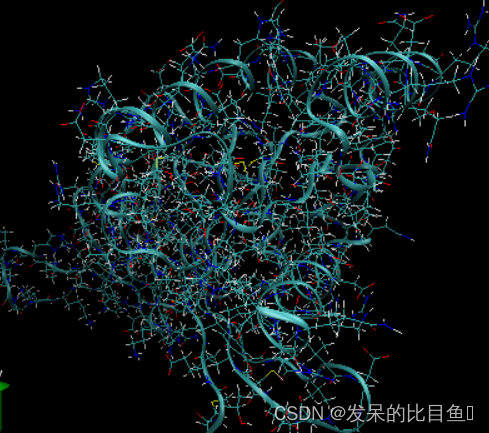

显示结果如下:

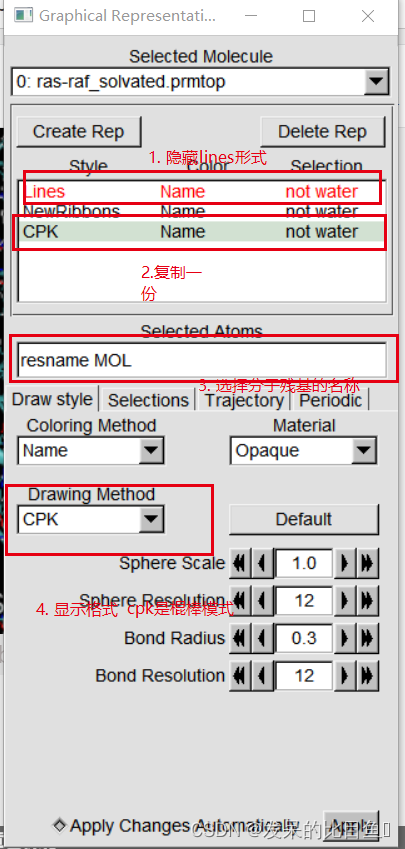

二级结构没有配体,我们需要选出来

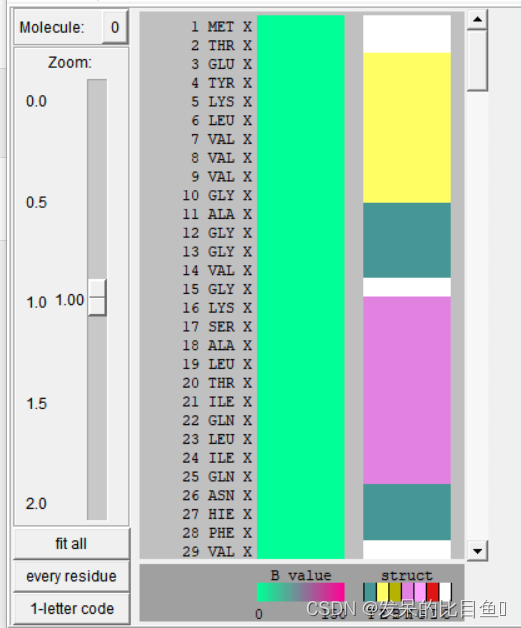

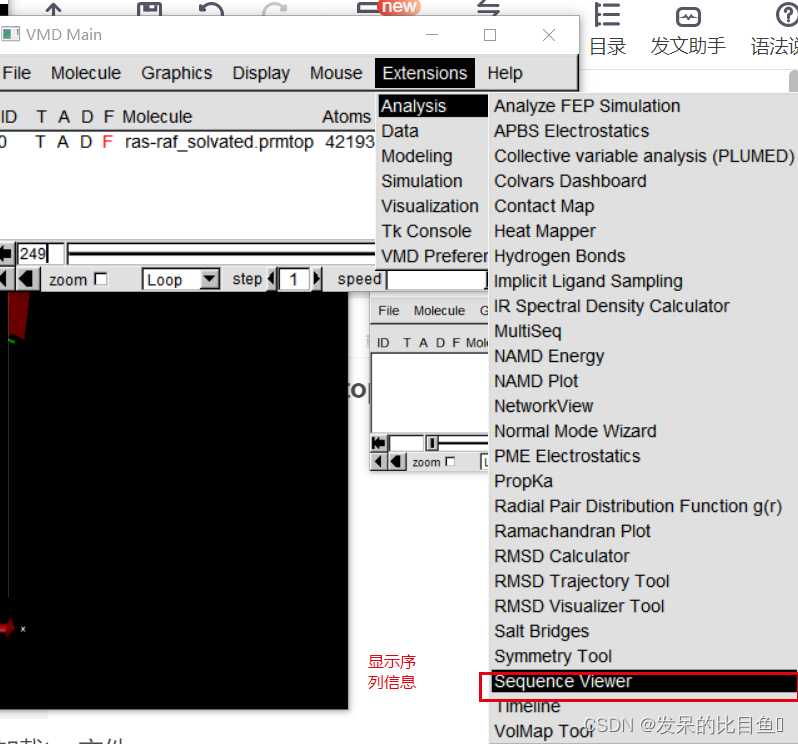

显示序列信息

结果如下:

下面窗口自动添加

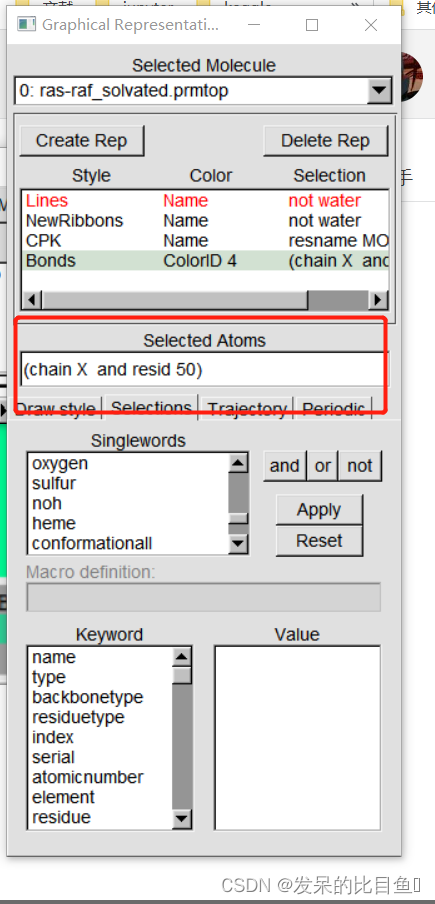

我们可以修改样式

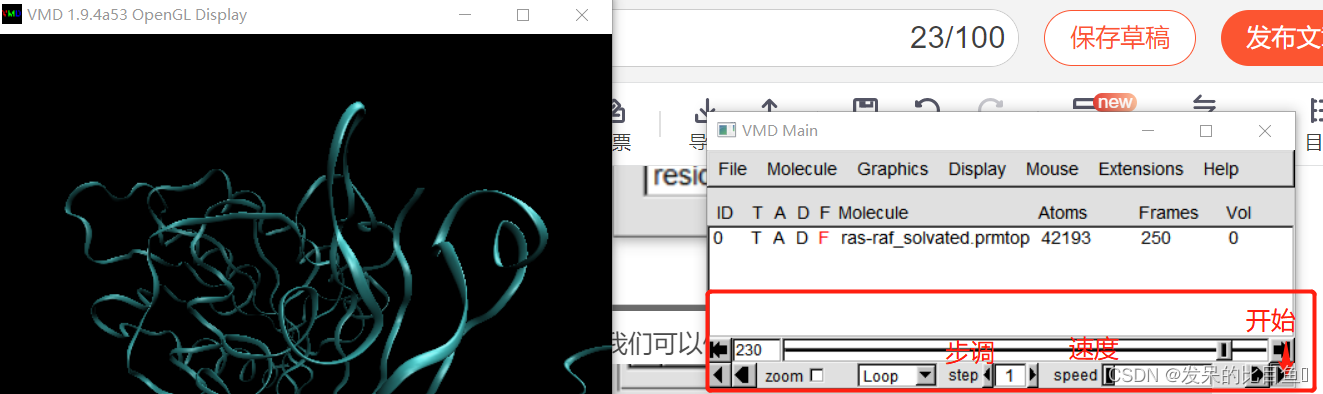

VMD看动态轨迹

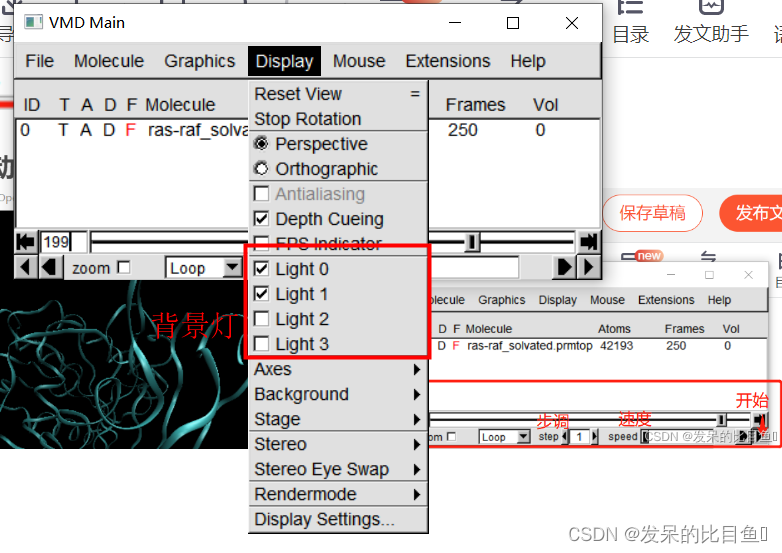

背景灯光

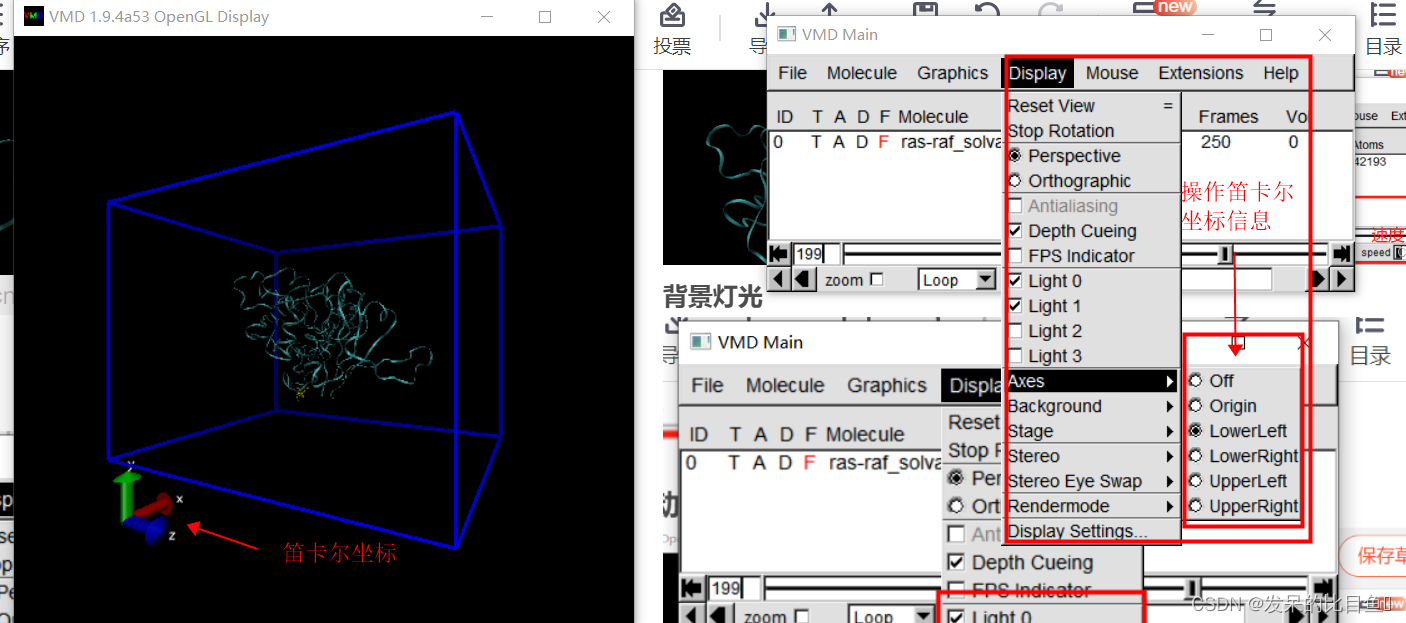

笛卡尔坐标操作

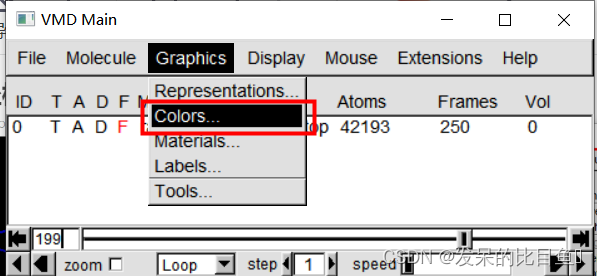

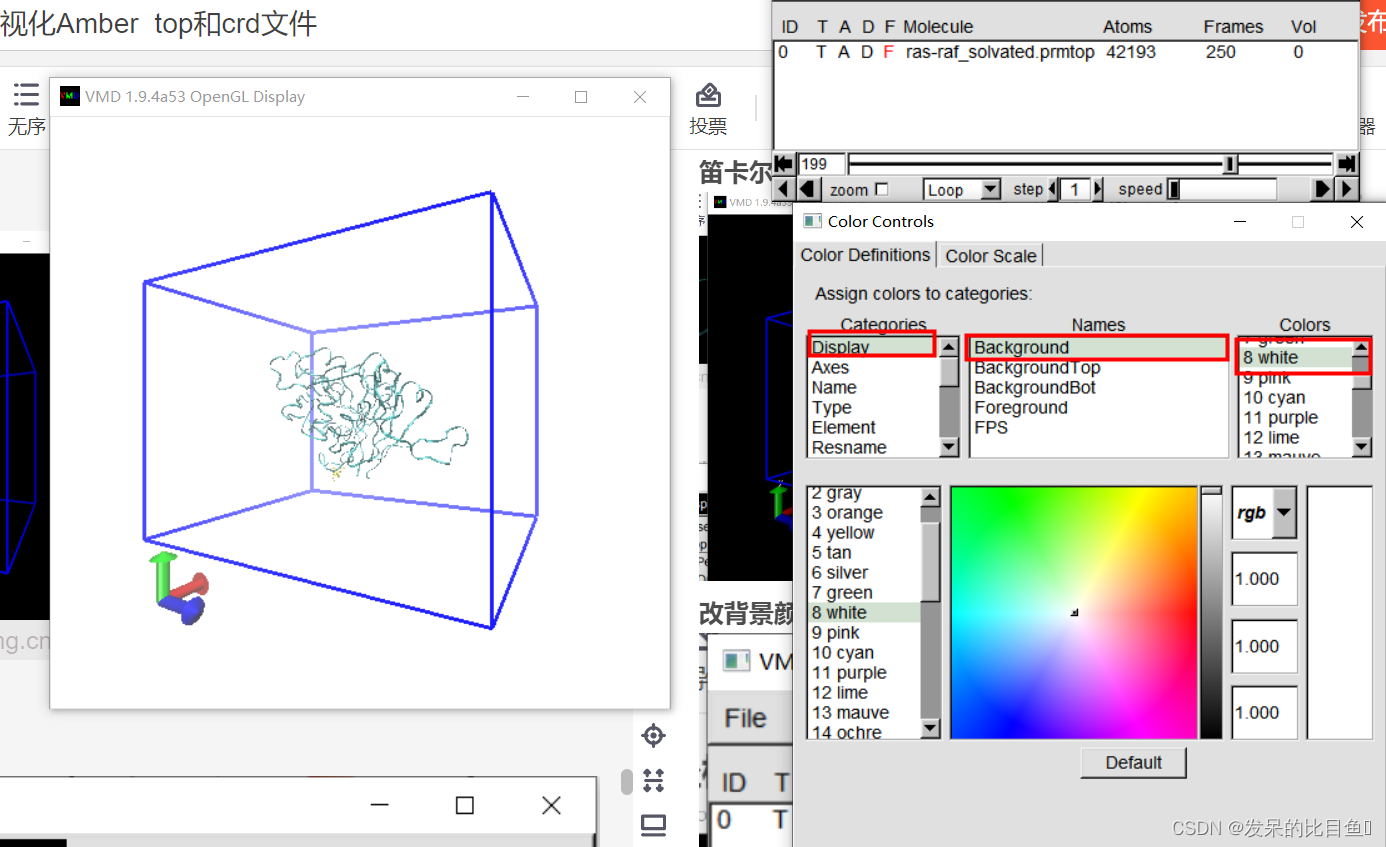

改背景颜色

蛋白平移
在显示框中按下键T,光标就可以移动了,如下图所示,按键(英文模式)R恢复

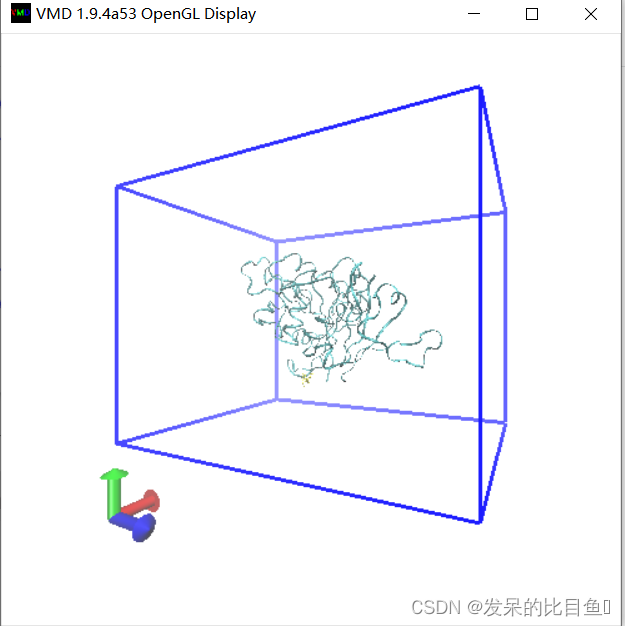

显示盒子

显示两个残基的距离
键盘按下数字2, 分别左键点击两个残基,然后再按下数字2

删除的话,重复再选一次,就删除了。

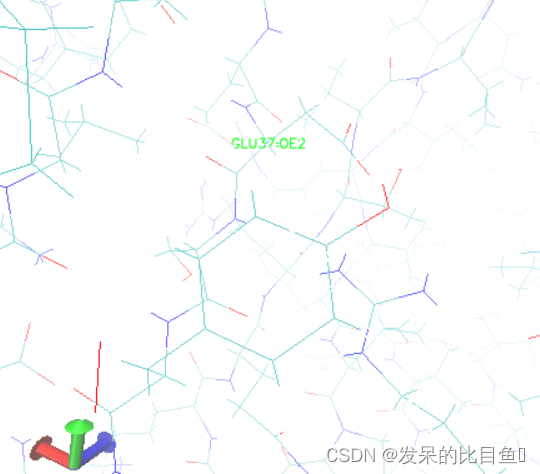

按键盘1,原子标签就没有了

角度
按一下数字3,点击选中三个原子,

二面角
按一下数字4,点击选中四个原子,

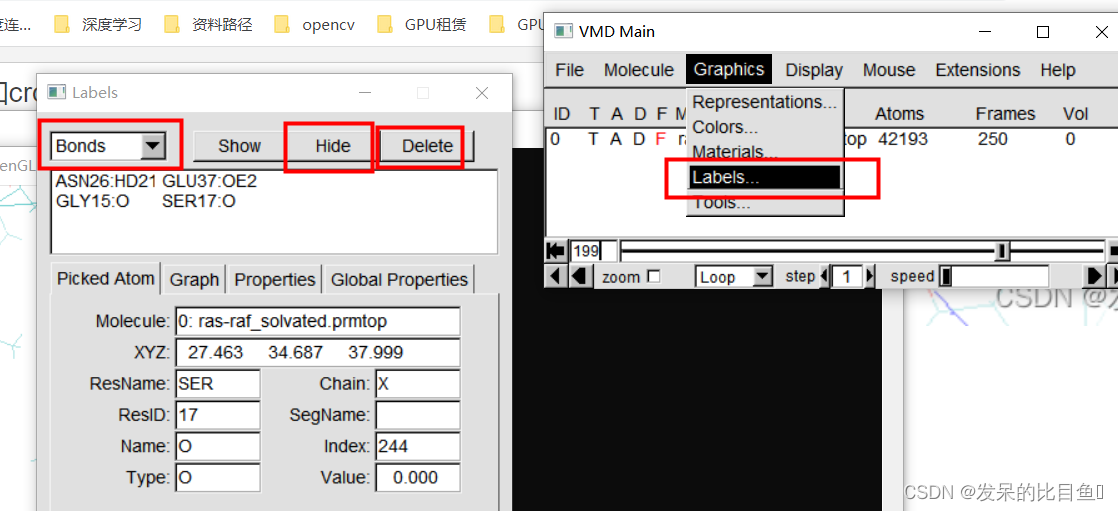

删除 距离 角度 二面的操作

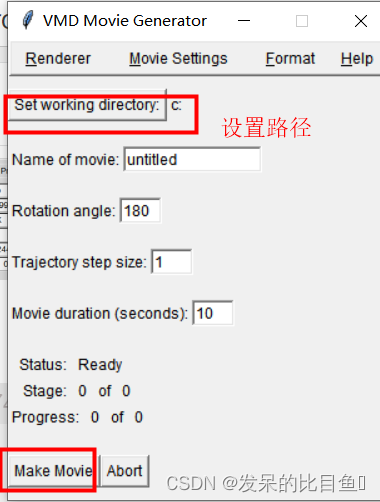

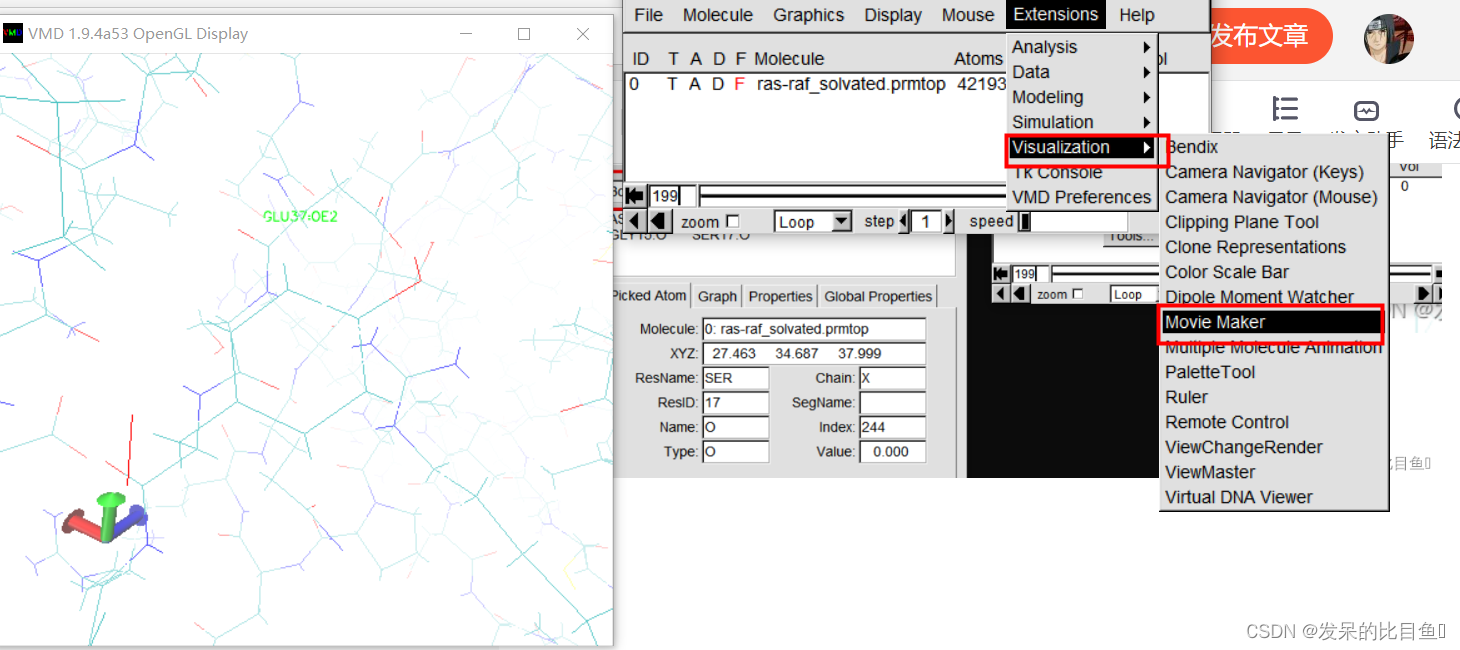

做动画视频


生成的是一堆的图片,需要自己使用其他软件生成视频或者gif图片,这里不细讲。

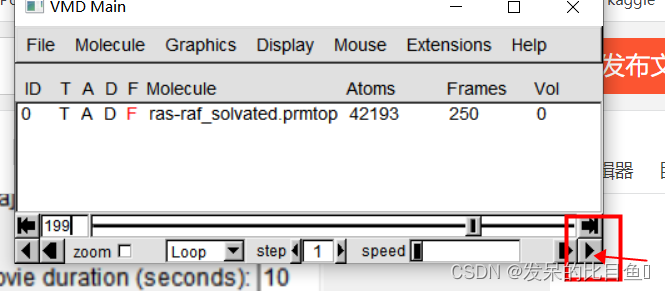

注意: 为了使蛋白有旋转效果,请先点击下面播放按键,使可视化窗口也在动
如下:
