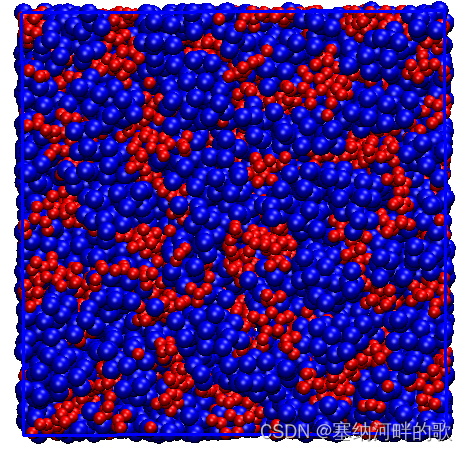

背景:现需获得如下样式的图片(不同颜色代表阴阳离子,同种离子个数200,每个离子由5-20个原子组成)
分析:要实现这种效果,首先得对输出的lammpstrj做改变,需要分别输出两种离子对应的lammpstrj文件,即使用group命令先对同类型的原子进行分组【据说,group命令在手册的823页,考证后我来更新】
步骤:
1. 在lammps运行时补充命令,用于分别输出阴阳离子的轨迹
group ca type 1:10 #ca:cation
group an type 11:16 #an:anion
group il union ca antimestep 1.0
dump 1 ca custom 50 dumpca.lammpstrj id mol type element x y z ix iy iz
dump_modify 1 sort id element mmol文件中的原子名dump 2 an custom 50 dumpan.lammpstrj id mol type element x y z ix iy iz
dump_modify 2 sort id element mmol文件中的原子名run 1000
这里将原子1-10划分给ca,将原子11-16划分给an,分别输出其lammpstrj文件
2. VMD显示:
将得到的dumpca.lammpstrj导入VMD后,输入下方命令显示盒子(可根据需要不显示)
pbc set {盒子的三边边长} -all
pbc box
pbc wrap -all
此时再导入dumpan.lammpstrj文件,继续输入以上命令以显示盒子
(温馨提示:不要一次性导入后再输入,否则VMD只能将最后导入的文件中原子放到盒子里)

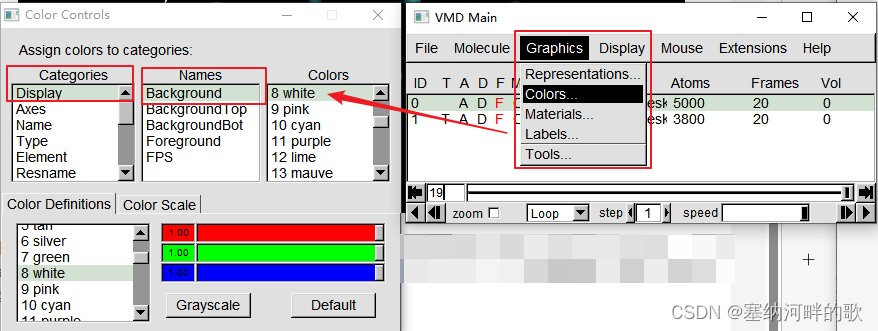

修改显示的背景色(VMD默认是黑色,这里改为白色):依次按下图流程点击

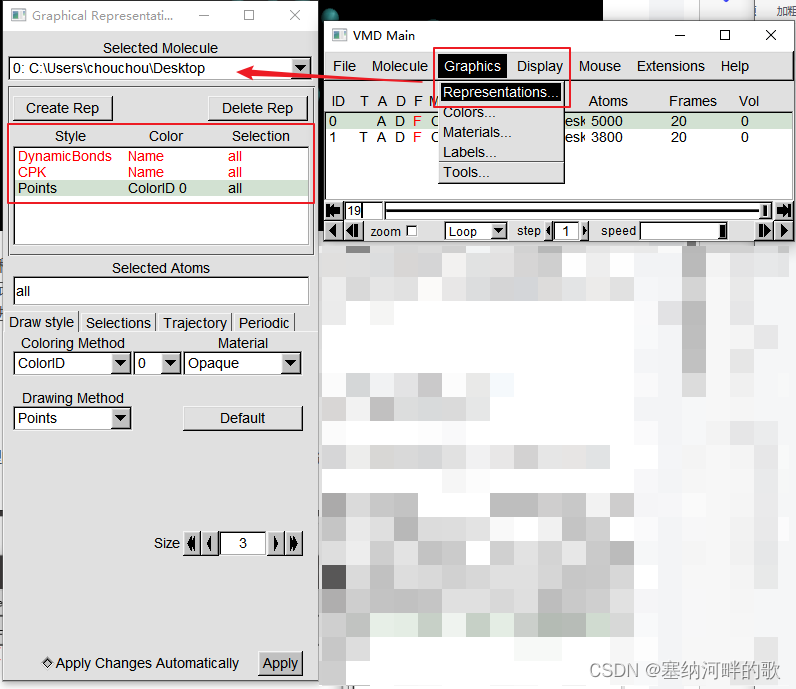

修改显示的样式:两个轨迹文件都按如下设置
箭头所指为切换文件类型,下面可点击“Create Rep”来创建图层,双击图层可隐藏(红色)
完成后显示的样式就会和第一张图一样,也可以根据自己的需求选择相应的样式
参考:vmd显示lammpstrj文件,并可手动调节部分原子的显示大小比例(lammps的group命令&dump命令使用,vmd中cpk模式使用)
