电机驱动板全面设计指南与实践

本文还有配套的精品资源,点击获取 menu-r.4af5f7ec.gif

简介:电机驱动板设计是一个复杂的工程任务,它涉及电子学和控制理论,用于精确控制电机的工作状态。文章涵盖了从原理图绘制到PCB设计,再到BOM清单编制的完整流程。深入理解核心电路设计,包含功率放大器、控制电路和保护电路,并讨论了各环节的设计考虑因素及重要性。同时,介绍了仿真分析、PCB打样和功能测试等关键步骤,强调了电机驱动板设计对性能和可靠性的深远影响。 电机驱动板  完整设计

1. 电机驱动板定义与应用

1.1 电机驱动板的概述

电机驱动板是电子工程领域中连接电源和电机的控制接口,它能够接收来自微处理器或控制器的信号,并将这些信号转换为电机可以理解的电气命令,从而控制电机的启动、停止、速度以及旋转方向等。该板作为电机系统的“大脑”,其性能的优劣直接影响整个系统的运行效率和稳定性。

1.2 应用领域

在自动化设备、家用电器、汽车电子、工业控制以及航空航天等众多领域中,电机驱动板的使用极为普遍。例如,工业机器人中的伺服电机,家用电器中的风扇和洗衣机电机,以及电动汽车中的马达驱动控制单元等。

1.3 电机驱动板的重要性

电机驱动板的重要性不仅体现在其对电机控制的精准性上,还在于它能够提供过流、过压、欠压等保护,以确保整个系统的安全运行。在一些精密的应用场合,电机驱动板还能实现对电机性能的优化,提高能效比,降低能耗。

通过上述内容,读者可以了解到电机驱动板的基本概念、主要用途以及在不同领域的应用情况,为进一步深入探讨电机驱动板的设计和应用打下基础。

2. 电机驱动板硬件设计细节

2.1 功率放大器、控制电路、保护电路设计

2.1.1 功率放大器的基本原理与选择

功率放大器作为电机驱动板中的核心组件,负责将控制信号放大以驱动电机。其基本原理是通过信号输入端接收控制信号,并在输出端产生较大的电流和电压,以满足电机工作的需要。在选择功率放大器时,需要考虑其额定电流、额定电压、工作效率、散热能力以及与电机特性相匹配的参数等因素。此外,为保证系统稳定运行,通常会选用具备过流、过压保护功能的功率放大器。

下面是一个针对功率放大器选择的逻辑分析和参数说明的代码块示例:

- **额定电流**:应高于电机最大工作电流的1.5倍以上。
- **额定电压**:需与电机的工作电压相匹配,且留有一定的安全裕度。
- **效率**:高效率可以减少能耗并降低散热需求。
- **散热**:散热能力强有助于延长放大器的寿命并减少维护。
- **保护功能**:确保系统在异常情况下能够安全停止工作。

2.1.2 控制电路的功能及关键设计要点

控制电路负责接收用户指令或自动控制信号,并将其转换为电机驱动板的控制信号。设计要点包括选择合适的微控制器(MCU),以及确保控制信号的稳定性和准确性。此外,控制电路的设计需要考虑到系统的实时性、响应速度以及与电机驱动器的兼容性。

- **微控制器选择**:选择具有足够I/O端口、处理速度和内存的MCU。
- **控制信号稳定**:设计信号滤波电路以减少干扰。
- **实时性与响应速度**:优化代码结构和算法,保证快速准确响应。
- **兼容性**:确保控制电路与电机驱动器接口和协议的兼容。

2.1.3 保护电路的作用与设计策略

保护电路的目的是为了防止因异常情况导致的设备损坏,延长电机驱动板的使用寿命。设计策略包括集成过电流、过电压、欠电压和温度保护等功能,并确保这些保护功能可以在异常情况下迅速切断电流或发出警告。

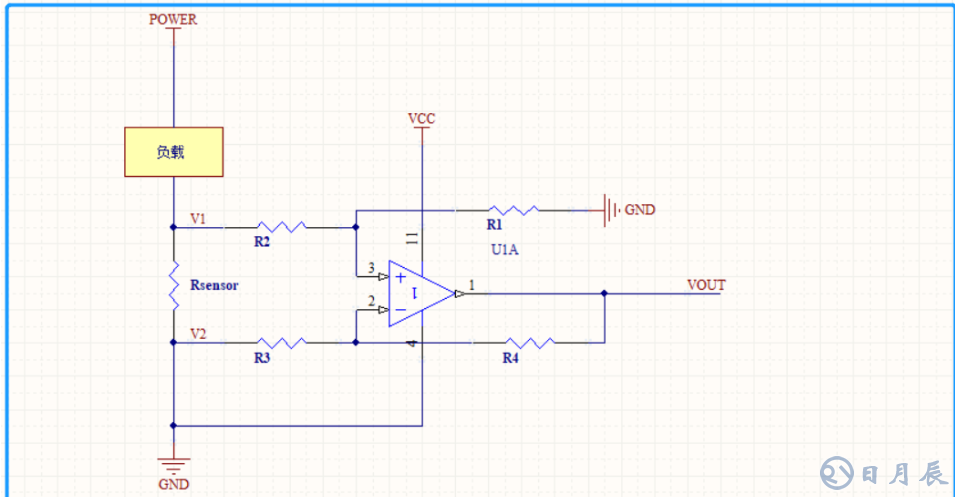

- **过电流保护**:通过检测电流的传感器或电路,并设置阈值来切断电流。
- **过电压保护**:检测输出电压是否超出正常范围,必要时启动保护。
- **欠电压保护**:在输入电压过低时,防止设备继续运行以免损坏。
- **温度保护**:通过温度传感器监测元件温度,超过安全值时采取保护措施。

2.2 原理图设计及关键考虑因素

2.2.1 原理图设计的基本流程

原理图是电机驱动板设计中的核心文档,它详细描述了电子元件之间的连接关系和信号流向。原理图设计流程包括确定功能模块、选择元件、绘制元件符号、连接线路和检查设计完整性。

- **确定功能模块**:根据设计需求将电路分为控制模块、驱动模块等。
- **选择元件**:根据电路设计选择合适规格和参数的电子元件。
- **绘制元件符号**:在原理图软件中绘制或导入元件符号,并分配正确的引脚。
- **连接线路**:将元件符号按电路功能逻辑用线条连接起来。
- **检查设计完整性**:检查电源、地线、信号线是否正确无误。

2.2.2 设计中需要考虑的信号完整性问题

信号完整性问题是指在电路中信号的传输是否受到干扰而影响性能。在设计原理图时,需要考虑传输线的阻抗匹配、布线长度、信号回路、电源噪声等因素,确保信号在传输过程中的完整性。

- **阻抗匹配**:确保传输线的阻抗与源和负载的阻抗相匹配,避免反射。
- **布线长度**:对于高速信号,布线长度和路径会影响信号质量。
- **信号回路**:确保信号回路紧凑,减少外部干扰。
- **电源噪声**:电源线和地线需要进行适当的滤波处理,减小噪声影响。

2.2.3 抗干扰设计及电磁兼容性考虑

电磁兼容性(EMC)是指电机驱动板在正常工作的同时,能够容忍一定范围内的电磁干扰,并且自身也不会对外部设备产生过大的电磁干扰。设计时需要考虑隔离、滤波、屏蔽和布局优化等抗干扰措施。

- **隔离措施**:使用光耦合器等隔离元件,防止共模干扰。
- **滤波设计**:在电源输入端和信号输出端设计滤波电路,减少噪声。
- **屏蔽措施**:对关键电路进行屏蔽,减少对外辐射和抗外来干扰。
- **布局优化**:合理布局元件和走线,减小干扰。

2.3 设计中的电路仿真与测试

在完成原理图设计后,通常会进行电路仿真来验证设计的可行性。电路仿真软件如SPICE可以模拟电路在不同条件下的工作状态,帮助工程师提前发现潜在问题并进行优化。

- **仿真软件选择**:选择适合电机驱动板设计的电路仿真软件。
- **仿真模型准备**:准备电路元件的仿真模型,并进行仿真参数设置。
- **仿真测试案例**:制定不同的测试案例来模拟实际使用情况。
- **结果分析与优化**:根据仿真结果进行电路设计的调整和优化。

至此,我们介绍了电机驱动板硬件设计中关键的几个方面,包括功率放大器、控制电路与保护电路的设计要点,以及原理图设计的流程和重要考虑因素。这些内容为电机驱动板的设计提供了理论基础,并指出了实践中的关键点,为下一章节中进一步的PCB设计打下坚实的基础。

3. 电机驱动板PCB设计与电气性能

电机驱动板的设计不仅是硬件工程师需要关注的,更是电子设计自动化(EDA)软件和PCB设计的重要组成部分。在这一章节,我们将深入探讨PCB设计流程和电气性能的考量,以及BOM清单的编制和重要性。

3.1 PCB设计流程和电气性能考量

3.1.1 PCB布局的基本原则与技巧

PCB布局是影响最终产品性能的关键步骤,合理的布局有助于优化信号路径、减少电磁干扰、提高产品的稳定性和可靠性。下面介绍一些布局的基本原则与技巧:

  • 分区域设计 :在布局时将信号、电源、敏感元件等区域分开设计,可以减少信号间的干扰。
  • 最小化走线长度 :信号线应尽量短,以减少信号传输延迟和串扰。
  • 匹配阻抗 :高速信号的走线需要考虑阻抗匹配,以避免信号反射。

表格1 展示了电机驱动板PCB设计时应注意的几个关键点:

| 关键点 | 说明 | |-----------------|-------------------------------------------------------------| | 走线宽度控制 | 根据电流大小选择适当的走线宽度,防止过电流导致的电路板损坏。| | 高频信号处理 | 对于高频信号,应采取措施如使用接地过孔来降低干扰。 | | 电源管理 | 电源和接地的布局对于系统的稳定性至关重要,应合理规划。 | | 散热设计 | 对于高功率应用,要合理布局热敏感元件,并设计适当的散热措施。 |

3.1.2 电源与接地设计的最佳实践

电源与接地设计是电子设备稳定运行的基础。以下是电源与接地设计的一些最佳实践:

  • 单点接地 :使用单点接地来避免接地环路的形成,减少信号干扰。
  • 去耦电容 :在IC的电源引脚附近放置去耦电容,以稳定电源线的电压。
  • 多层板设计 :在多层PCB设计中,专门设置一层作为接地层,有助于提高信号完整性和减少噪声。

3.1.3 信号传输的高速设计技术

在高速信号传输中,布线的设计至关重要,这涉及到信号完整性和电磁兼容性(EMC)问题。下面是一些高速设计技术:

  • 差分信号走线 :使用差分信号走线可以减少串扰和共模噪声。
  • 阻抗控制 :保持走线的阻抗连续性,避免阻抗不匹配引起的信号反射。
  • 避免90度走线 :90度的走线会引起信号完整性问题,应使用45度或圆角设计。

代码块1 展示了一个差分信号走线的示例:

Layer: TopLayer
Net: DIFFERENTIAL_SIGNAL
TrackWidth: 10 mil
Clearance: 8 mil
Via: 6 mil

(Start Point)
X: 100 mil
Y: 100 mil

(End Point)
X: 200 mil
Y: 100 mil

3.2 BOM清单的编制与重要性

BOM(物料清单)是生产电机驱动板的蓝图,它详细列出了制造产品所需的所有部件。BOM清单的编制是一个严谨的过程,需要考虑到成本、可获取性、兼容性和供应链管理。

3.2.1 BOM清单的编制步骤与方法

编制BOM清单通常包括以下步骤:

  1. 识别所有部件 :这包括电阻、电容、IC、连接器等所有电子元件。
  2. 确定部件编号 :为每个部件分配一个独一无二的编号。
  3. 收集数据 :为每个部件收集必要的数据,如制造商、型号、规格等。
  4. 部件分类 :按照功能或类型对部件进行分类,便于管理和采购。

3.2.2 BOM在采购与供应链管理中的作用

BOM清单在采购和供应链管理中发挥着重要作用。一个准确的BOM可以帮助:

  • 优化库存 :提供确切的部件需求量,以便更好地管理库存水平。
  • 成本控制 :通过部件的成本分析,帮助控制总体材料成本。
  • 供应商管理 :明确指出哪些部件可以由同一供应商提供,以简化采购流程。

3.2.3 从BOM清单中识别关键组件与替代品

编制BOM清单时,识别关键组件(如微控制器、电源模块等)和潜在的替代品至关重要。关键组件是设备正常运作的基石,而替代品可以在缺货或成本变化时使用。通过合理的替代品选择,可以在保持产品性能的同时降低风险和成本。

mermaid流程图1 展现了BOM清单中关键组件识别及替代品选择的流程:

graph TD
    A[Start编制BOM] --> B[识别关键组件]
    B --> C[搜集替代品信息]
    C --> D[评估替代品兼容性]
    D --> E[更新BOM清单]
    E --> F[End]

在下一章节中,我们将继续探讨电机驱动板的仿真分析与制造过程,包括仿真工具的选择和使用,以及如何进行功能测试和性能验证。

4. 电机驱动板仿真分析与制造

4.1 仿真分析和PCB打样流程

4.1.1 仿真工具的选择与使用

在电机驱动板的制造过程中,仿真分析是确保电路设计符合预期功能和性能的重要步骤。选择合适的仿真工具是进行有效仿真的前提。目前市场上流行的仿真软件包括SPICE(Simulation Program with Integrated Circuit Emphasis)、Cadence OrCAD、Altium Designer等。SPICE作为一个开放式电路仿真软件,因其强大的功能和灵活性而广泛应用于学术和工业界。Cadence OrCAD和Altium Designer提供了更现代化的用户界面和更丰富的库资源,适合用于复杂的电路板设计。

使用仿真工具时,需要根据电路的类型(如模拟、数字或混合信号)选择合适的仿真模型。对于电机驱动板,需重点仿真功率放大器、控制逻辑和保护机制。首先,构建一个电路的原理图,输入准确的元件参数,然后进行初步的直流分析(DC Analysis)来检查电路的静态工作点。之后进行交流分析(AC Analysis)来测试电路对频率变化的响应,这在电机控制中尤为重要,因为电机负载的动态变化会导致电流和电压的频率变化。

4.1.2 PCB打样前的仿真验证

在进行PCB打样之前,必须确保电路设计在仿真环境中通过所有测试。电路仿真可以帮助设计师提前发现和修正设计中可能存在的问题,从而避免在实际打样时出现昂贵的错误。

在验证过程中,设计师应特别注意以下几点:

  • 信号完整性(SI)和电源完整性(PI): 高速信号路径需要特别注意,如走线长度、阻抗匹配等。同时,确保电源层和地层的连续性,避免产生电源噪声。
  • 电磁兼容性(EMC): 通过仿真检查潜在的电磁干扰源,如开关器件的快速切换可能引起的辐射和传导干扰。
  • 热分析: 对于功率密度高的电路,需要进行热仿真来预测电子元件的温度分布,确保在最大负载下的工作温度在安全范围内。

完成仿真后,应将仿真结果与设计规范进行对照,确认所有性能指标都达到设计要求。只有通过这些验证步骤后,才可以进行电路板的制造。

4.1.3 打样过程中可能出现的问题与解决方案

即使在仿真中一切看起来都很好,实际制造出的PCB板仍可能出现问题。打样阶段常见的问题有:

  • 不规则的走线: 打样过程中,实际的PCB制造可能会出现不规则的走线,导致阻抗不匹配。这需要设计工程师在绘制PCB时考虑更宽的走线间距和更厚的铜层。
  • 过孔和焊盘故障: 激光钻孔技术在制造微小的过孔时可能会有偏差,这会影响电路板的整体可靠性。选择合适的PCB制造商并要求他们提供激光钻孔的技术细节,可以帮助避免此类问题。
  • 组件应力: 如果PCB板的机械结构设计不当,组件可能会因为机械应力而损坏。此时应通过适当的支撑点设计或增加结构补强来解决。

解决这些问题的策略包括:

  • 与PCB制造商紧密沟通,确保他们了解设计要求和特殊工艺要求。
  • 在打样前对PCB布局和走线进行彻底的复查,特别是高速信号和敏感信号的布线。
  • 对样机制作过程进行监控,以便在发现问题时立即采取行动。

4.2 功能测试与性能验证

4.2.1 功能测试的计划与执行

功能测试是确保电机驱动板符合设计要求和实现预期功能的关键步骤。一个详尽的功能测试计划应该包括测试目的、测试条件、测试项、预期结果、实际结果记录和问题分析。

在制定测试计划时,应考虑以下方面:

  • 电机驱动板的额定参数: 验证电机驱动板是否能承受最大负载下的电流和电压。
  • 控制信号的响应: 验证控制输入信号能否准确控制电机的启动、停止和速度调节。
  • 保护机制的触发: 测试过流、过热和短路保护功能是否正常工作。

测试的执行应该遵循严格的操作规程,通常包括以下步骤:

  1. 将电机驱动板安装到测试夹具上。
  2. 按照测试计划依次施加不同的测试条件。
  3. 监测输出信号、电流和电压等关键指标,并记录数据。
  4. 分析实际结果与预期结果的一致性,并对不符合项进行分析。
  5. 如果存在不符合项,需要回到设计或制造阶段进行调整,并重新测试。

4.2.2 性能指标的测量与分析

性能指标的测量是功能测试的一部分,但更关注于量化和比较电机驱动板的性能。典型的性能指标包括效率、响应时间、温度上升、EMI(电磁干扰)水平等。

  • 效率: 测试驱动板在不同负载下的能效,使用功率分析仪测量输入和输出功率。
  • 响应时间: 测试控制信号改变后,电机驱动板对电机的响应时间,这直接关联到电机的动态性能。
  • 温度上升: 温度对电子组件的性能和寿命有重大影响,因此要定期测量关键元件在连续运行时的温度变化。
  • EMI: 对电磁干扰进行测量,确保电机驱动板不会产生过高的电磁辐射,符合相应的国际标准。

分析这些数据时,需要考虑以下因素:

  • 测试环境的准确性: 确保测试环境与实际应用环境尽可能一致,以提高测试结果的可靠性。
  • 测试条件的重复性: 同样的测试条件需要多次执行以确保数据的稳定性和可重复性。
  • 数据比较: 将测试结果与设计规格和历史数据进行比较,判断性能是否符合预期。

4.2.3 测试结果的评估与改进措施

测试结果的评估与改进措施是确保电机驱动板质量和性能稳定性的最后一个环节。此过程不仅需要定量分析,还要结合定性分析来解释测试中遇到的问题。

对测试结果的评估应该包括:

  • 性能不足的分析: 如果性能指标未达到设计要求,需要进行详尽的故障诊断和问题分析。
  • 可优化的领域: 即使性能指标达到了设计要求,也可能存在进一步改进的空间,以提升产品的市场竞争力。
  • 长期稳定性的预测: 测试结果还可以用来预测电机驱动板在长期运行中的性能表现和潜在故障点。

基于评估结果,可以提出以下改进措施:

  • 硬件设计的调整: 如果硬件设计存在不足,可能需要对电路板的布局进行修改,或更换性能更好的组件。
  • 软件控制的优化: 对于控制逻辑的测试结果不满意时,可以调整软件算法或控制参数来改善电机的控制性能。
  • 制造工艺的改进: 如果在打样或生产过程中发现问题,则需要与制造商协商改进生产过程。

4.3 仿真分析与制造的总结

将仿真分析与实际制造相结合是确保电机驱动板质量的关键。通过适当的仿真工具和测试方法,设计工程师能够有效地预测和解决设计中可能遇到的问题,避免打样和生产过程中的时间延误和成本损失。后续章节将介绍电机驱动板的集成与应用案例,以及维护与升级的重要性,为电机驱动板的全生命周期管理提供全面的视角。

5. 电机驱动板的集成与应用案例

电机驱动板是电机控制系统中不可或缺的一部分,它负责将控制信号转换为电机运行所需的电信号。集成驱动板与电机,并确保系统高效稳定运行,是电机驱动设计的最后一步。通过分析应用案例,我们可以更深入理解电机驱动板在实际工程中的应用与优化。

5.1 驱动板与电机的集成步骤

电机驱动板与电机集成是一个涉及硬件与软件调整的过程。集成的目标是保证驱动板能够安全、高效地驱动电机,实现预期的运动控制。

5.1.1 硬件接口的连接与电气特性匹配

在集成阶段,硬件接口的连接是首要步骤。电气特性匹配意味着驱动板输出的电压、电流等参数必须与电机的规格完全对应,以避免电机损坏或驱动板过载。

电气特性匹配的详细步骤包括:

  • 检查电机的额定电压和电流 :驱动板的输出电压与电流必须在电机的额定范围内。
  • 确定控制信号的兼容性 :确保控制信号的电平与电机的输入要求相符,如有必要进行信号转换。
  • 电气连接的正确性 :按照电路图连接驱动板与电机,保证无误接线,避免短路或开路。 下面是一个基本的电机与驱动板连接示例代码块:
// 示例代码 - 电机初始化与驱动
void Motor_Init(int pinSpeed, int pinDirection) {
  pinMode(pinSpeed, OUTPUT); // 设置PWM控制引脚为输出模式
  pinMode(pinDirection, OUTPUT); // 设置方向控制引脚为输出模式
}

void Motor_SetSpeedDirection(int speed, bool direction) {
  analogWrite(pinSpeed, speed); // 设置电机速度
  digitalWrite(pinDirection, direction); // 设置电机旋转方向
}

参数说明: - pinSpeed :PWM控制引脚 - pinDirection :方向控制引脚 - speed :电机速度值(0到255,对应PWM范围) - direction :方向值(true为正转,false为反转)

5.1.2 软件驱动的配置与优化

软件驱动的配置对电机的性能有直接影响。软件配置包括电机的启动方式、控制模式、参数调整等。

软件配置的步骤包括:

  • 选择合适的控制算法 :例如PID控制、矢量控制等,确保电机运行平稳。
  • 参数设置 :针对不同电机类型和应用需求,调整PWM频率、加减速时间等参数。
  • 软件更新与优化 :对驱动软件进行定期更新,改进控制逻辑,提高系统的响应速度和准确度。
// 示例代码 - 电机PID速度控制
void UpdateMotorPID(int setSpeed, int actualSpeed) {
  // PID控制器的实现代码,调整speed_error、integral和derivative变量来修正速度
}

5.1.3 系统集成的调试流程与策略

集成调试是一个反复的过程,需要对电机的实际表现进行监测并相应调整驱动板的配置。

调试流程:

  • 静态测试 :检查驱动板与电机连接后的初始状态,确保无电气故障。
  • 动态测试 :观察电机在不同负载下的反应,调整参数以达到最佳状态。
  • 性能验证 :进行长时间运行测试,确保电机的可靠性和稳定性。

调试过程中的关键在于准确测量和分析电机及驱动板的状态,以下是一个简单的测试策略:

  • 使用示波器观察PWM信号波形。
  • 通过编码器反馈检查电机转速的准确性。
  • 使用热像仪监测驱动板及电机温度变化。

5.2 应用案例分析

将理论与实践结合,通过分析实际应用案例,可以更形象地理解电机驱动板集成的复杂性及解决方案。

5.2.1 典型应用场景介绍

应用场景1:工业机器人

在工业机器人领域,电机驱动板通常需要集成在关节电机中,负责精确控制机器人手臂的动作。例如,一个具备6个自由度的机器人臂,每一个关节都可能用到一个或多个电机驱动板。驱动板需要与主控制器协同工作,保证每一个关节可以精确、平滑地移动。

应用场景2:电动车驱动系统

在电动车驱动系统中,电机驱动板负责将电池的直流电转换为电机所需的交流电,同时控制电机的扭矩和速度。为了实现最佳的能源利用效率和驾驶性能,需要对驱动板的软件进行细致的优化,以适应不同的驾驶模式和路况。

5.2.2 驱动板在不同应用中的表现与调整

在不同的应用中,驱动板的性能会因为电机类型、负载条件等因素而有所不同。驱动板的软件和硬件配置需要根据实际应用进行调整以满足特定的运行要求。

以电动自行车为例,电机驱动板在爬坡、下坡和平路等不同路况下的表现会不同。为了适应这些变化,可能需要对驱动板的算法进行动态调整,例如:

  • 增加爬坡时的扭矩输出。
  • 在平滑路面上减少能耗。
  • 下坡时利用电机再生制动回收能量。

5.2.3 成功案例的分享与经验总结

经验是设计和集成电机驱动板时不可或缺的部分。以下是一个成功的集成案例:

案例背景:

在一个制造业自动化项目中,机器人臂需要高精度的定位功能,而传统的开环控制无法满足精度要求。因此,我们引入了带有编码器反馈的闭环控制系统。

案例执行:

通过在电机轴上安装增量式编码器,我们能够实现对电机转角的实时监控。驱动板通过接收编码器的信号,调整PWM输出,确保电机严格按照控制指令运行。此方案显著提高了定位精度,并减少了因定位不准确导致的生产缺陷。

经验总结:

  • 精确的电机控制往往需要反馈机制来实现。
  • 软件配置与电机硬件特性匹配对于实现最佳性能至关重要。
  • 持续监控和调整驱动板的参数是保证长期稳定性的关键。

通过上述案例,我们可以看出电机驱动板集成不仅涉及到硬件和软件的安装,还包括了对实际应用环境的深入理解与优化,这是保证驱动板高效运行的重要环节。

6. 电机驱动板的维护与升级

6.1 驱动板的日常维护与故障排除

6.1.1 驱动板维护的基本流程

维护电机驱动板是一个系统的过程,不仅包括了预防性的检查和清洁,还包括了软件的更新与监控。一个标准的维护流程通常包括以下步骤:

  1. 视觉检查 - 定期对驱动板进行视觉检查,寻找可能的烧毁、磨损、焊点开裂或其它物理损坏。
  2. 清洁 - 在断电情况下,用干燥压缩空气或软毛刷清除板上的灰尘和污垢。
  3. 紧固螺丝 - 确保所有连接都紧固无松动,特别是散热器和风扇的安装。
  4. 检查电缆和连接器 - 确保电缆连接无腐蚀或损伤,并且连接牢固。
  5. 软件检查 - 检查驱动板的固件和软件是否有更新,并应用最新的更新以改善性能和安全性。

6.1.2 常见故障的现象与诊断方法

在电机驱动板的运行中,一些常见故障可能表现为驱动失败、电机不工作、噪声过大等。诊断这些故障通常需要以下步骤:

  1. 检查电源 - 确认电源电压和电流是否符合驱动板要求。
  2. 电路板检查 - 使用多用电表检查电路板上的关键点电压和电阻,查找异常。
  3. 温度检查 - 用红外温度计监测关键元件的温度,如MOSFET、IC等。
  4. 波形分析 - 使用示波器检测驱动信号的波形,判断是否存在过冲、下冲或失真。

6.1.3 故障处理与预防措施

一旦发现故障,应立即停机检查,对故障进行记录并及时处理。预防措施包括:

  1. 定期检查 - 按照维护流程定期进行检查,以尽早发现问题。
  2. 温度监控 - 在系统中加入温度监控,确保关键元件不超过额定工作温度。
  3. 使用保护电路 - 确保驱动板设计中有过流、过热、短路等保护功能。

6.2 驱动板的升级路径与性能优化

6.2.1 驱动板升级的必要性与策略

随着技术的进步,驱动板的升级可能是为了提升性能、增加功能、延长使用寿命或者是为了兼容新的电机和控制要求。升级策略可以分为硬件升级和软件升级:

  1. 硬件升级 - 包括更换功率器件、优化电路设计、增加新的保护功能等。
  2. 软件升级 - 发布新的固件或控制算法以提高效率,改善控制精度等。

6.2.2 硬件升级的方案选择与实施

硬件升级的方案选择需要考虑以下因素:

  1. 兼容性 - 升级的部件应与现有的驱动板电路兼容。
  2. 升级带来的效益 - 需要评估升级后的性能提升是否符合成本。
  3. 升级的简易性 - 简单易行的升级方案更受欢迎,以减少停机时间。

实施硬件升级时,通常包括以下步骤:

  1. 备份原有设置 - 在进行任何升级前,备份驱动板的当前设置。
  2. 替换部件 - 关闭电源后更换或升级硬件组件。
  3. 重新测试 - 升级完成后,进行全面的测试以确保系统正常工作。

6.2.3 软件优化的方法与效果评估

软件优化通常关注于提高效率、增强稳定性和改善用户体验。以下是一些常见的软件优化方法:

  1. 算法优化 - 对现有的控制算法进行优化,提高响应速度和减少能耗。
  2. 功能增强 - 通过软件增加新功能,如故障自诊断、远程监控等。
  3. 固件更新 - 提供固件更新来修补漏洞、提升安全性和扩展兼容性。

评估软件优化的效果时,可以关注以下指标:

  1. 性能数据 - 如处理速度、响应时间、能耗等。
  2. 用户反馈 - 用户对新功能的满意度和使用体验。
  3. 故障率 - 软件优化后,系统的故障率是否降低。

在本章中,我们讨论了电机驱动板的维护与升级的重要性、常见的维护手段以及故障诊断处理方法。同时,我们也探讨了升级电机驱动板的策略,包括硬件升级和软件优化的选择与实施,并给出了评估这些优化效果的方法。随着电机驱动板技术的不断进步,维护和升级成为确保系统长期稳定运行的关键环节。
