TYPE A USB2.0电路设计

本文详细介绍了TYPE A USB2.0接口的电路设计,包括信号引脚定义、电源管理、差分信号传输、ESD防护以及外壳接地方案。重点讨论了限流IC在防止过电流保护中的作用,以及如何通过选择合适的ESD器件和共模电感优化信号质量和抗干扰能力。此外,还提到了USB2.0电源规范和信号线路的阻抗匹配要求。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

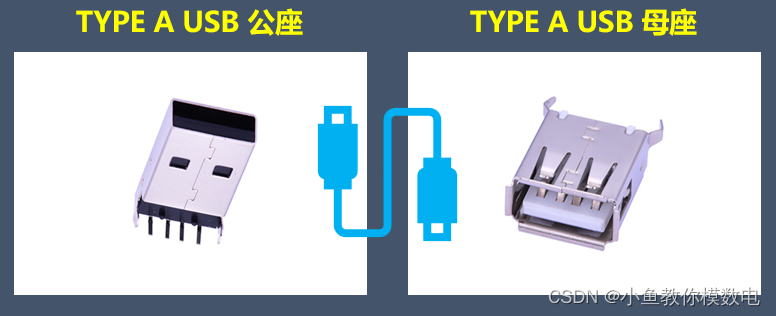

TYPE A USB2.0连接器可以分为公座和母座,放在供电端PCB板上的一般是母座, 2.0的母座有四个信号引脚。今天就来和大家分享下TYPE A USB2.0的板级电路设计,

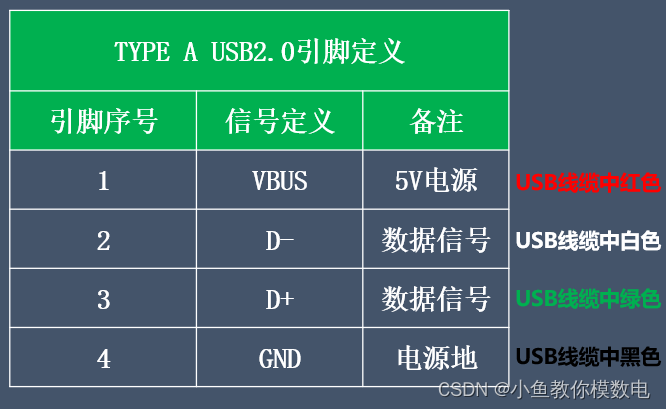

首先来看到  TYPE A USB2.0四个引脚的信号定义,1脚是VBUS,需要接5V电源,USB线缆中一般是红色的线,2脚是D-,USB线缆中一般是白色的线,三脚是D+,USB线缆中一般是绿色的线,2脚和3脚是一对差分信号,是用来传输USB2.0的数据的,4脚是GND,需要接系统地。

TYPE A USB 2.0母座的常用电路图大家可以看下,这个是最简单的电路是没有考虑一些实际问题的。1脚接5V电源,2脚和3脚接USB控制器芯片的相应信号引脚,4脚接信号地,

Type-C转USB2.0电路是一种将Type-C接口转换成USB2.0接口的电路设计USB2.0是一种常见的通用串行总线接口,具有广泛的应用。而Type-C接口是一种新型的通用接口,可以实现双向插拔和支持高速传输。由于一些设备仍然使用USB2.0接口,为了兼容这些设备,设计出了Type-C转USB2.0电路Type-C转USB2.0电路主要包含以下几个部分: 1. Type-C接口插座:用于插入Type-C连接器,支持Type-C接口的双向插拔特性。 2. USB2.0接口插座:用于插入USB2.0连接器,提供与USB2.0接口设备的连接。 3. USB2.0信号转换电路:将Type-C接口的信号转换为USB2.0接口的信号,使得USB2.0设备可以正常工作。 4. 电源管理电路:用于管理电源供应和管理设备的电源状态,确保设备正常工作。 在Type-C转USB2.0电路中,信号转换是关键的一环。由于Type-C接口和USB2.0接口的信号定义不同,需要将Type-C接口的信号进行解析和转换,再传递给USB2.0接口设备。这个过程需要通过适当的电路设计和处理逻辑来实现。 此外,电源管理电路也是重要组成部分,它可以确保设备在连接和工作状态下正常供电,并可根据需要进行电源管理和节能控制。 总之,Type-C转USB2.0电路是一种设计,能够实现Type-C接口转换成USB2.0接口的功能,以实现与USB2.0设备的兼容性。它在保证信号转换和电源管理功能的基础上,可以为用户提供更多的连接和使用选择。
