Allegro如何复用软件设置参数Parameters

一. 复用Parameters有什么作用

Allegro中一些默认设置很不尽如人意，所以在绘制新PCB时，经常需要对颜色，字号等参数进行重新设置，相当花费时间。但其实，可以通过导入导出软件设计参数Parameters的方法，来复用这些参数以提高效率。简单来讲，就是从旧设计中导出Parameters，然后在新设计中导入Parameters。

复用Parameters能方便、高效的完成软件参数设计，且保持了软件参数的一致性。

二. 如何导出Parameters

2.1 打开Export Allegro Parameters窗口

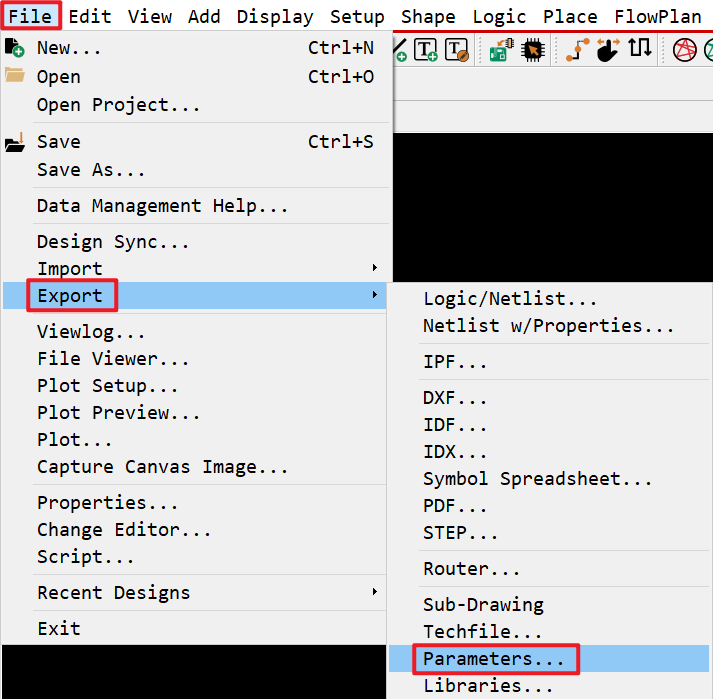

在Allegro中，File -> Export -> Parameters…，打开Export Allegro Parameters窗口。

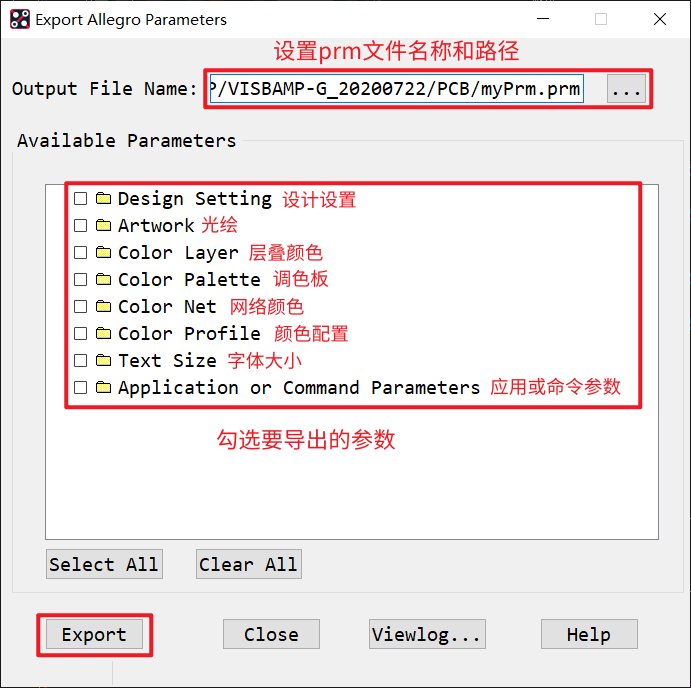

2.2 各参数含义

其实prm文件就是文本文件，可以用文本编辑器打开，通过单独输出各个类型的参数，可以弄清楚每个参数具体包含哪些细节。

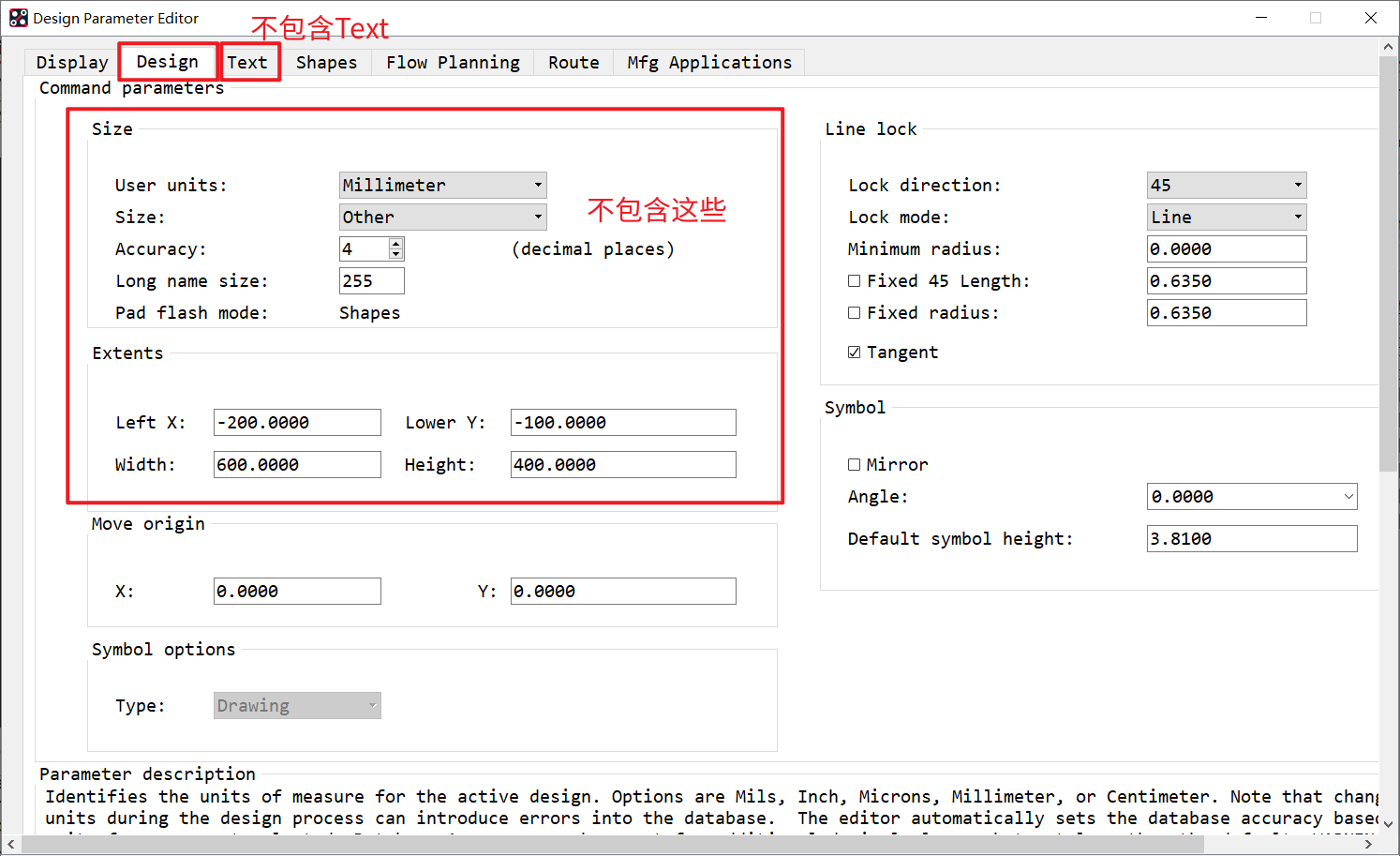

Design Setting：设计设置。包含Design Parameter Editor中的大部分参数，不包含的如下图所示；包含用户自定义的Subclass；包含Grids设置；包含是否忽略内层未使用的pin和via的设置（UnusedPadsSuppressionSettings）。

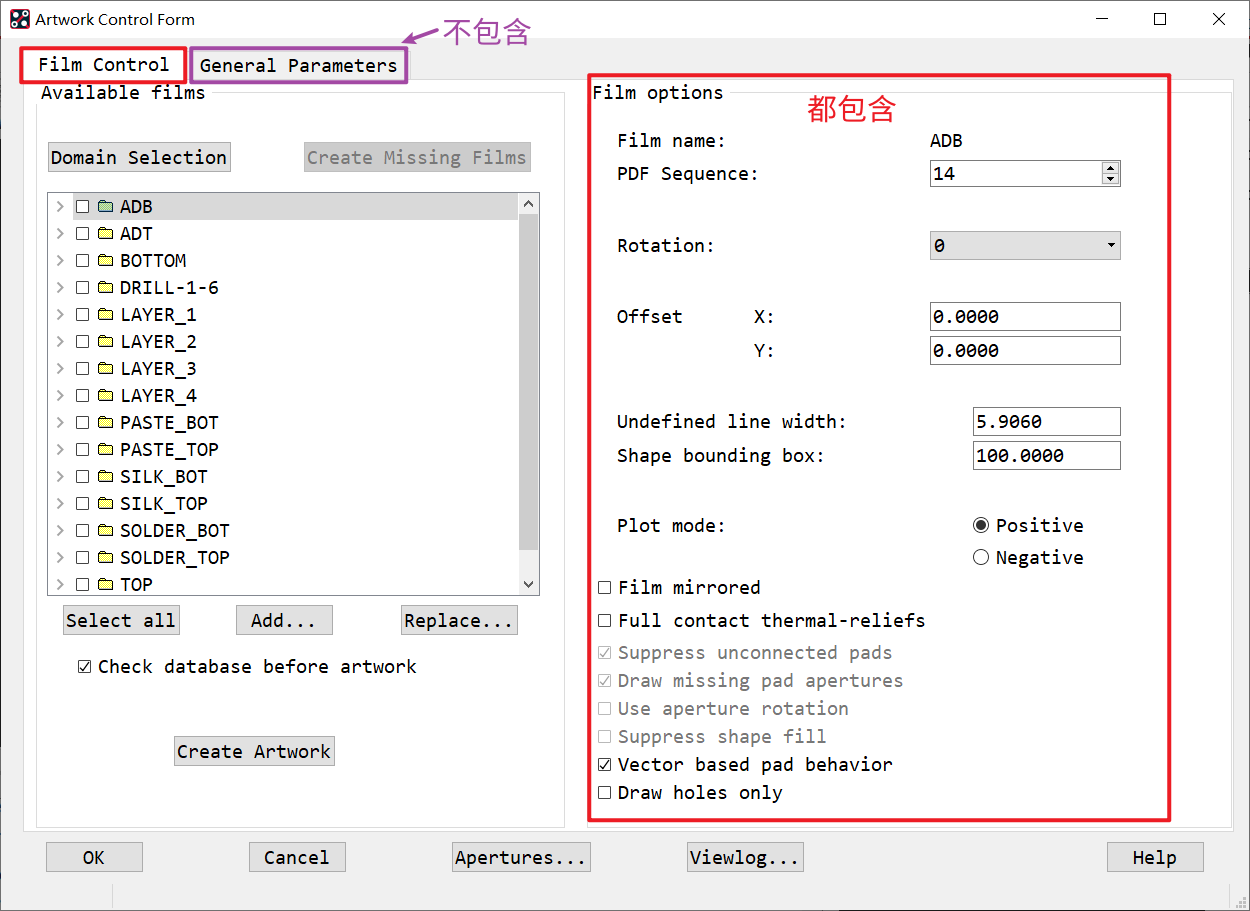

Arkwork：光绘，包括Film设置和一些光绘参数设置，不包含General Parameters中的设置

Color Layer + Color Palette：层叠颜色和调色板，两者一起构成了PCB中每层的颜色设置，需要一起导出一起导入，搭配使用。

Color net：指定网络的颜色参数，如旧PCB中VCC_5为红色，导入此参数后，新PCB中的同名网络VCC_5也会是红色，此参数可规范电源/地网络的颜色，前提是网络名要一致

Color Profile：颜色设置，包含背景颜色，以及RED的RGB码是255，0，0这些信息，好像没用，可不关注。

Text Size：字体大小，Allegro默认的text都太细了，没法用，可改好几种Text Size，分别用于位号丝印，小说明文字，大说明文字

Application or Command Parameters：应用和命令参数，包含信息很多，暂不清楚有什么用。

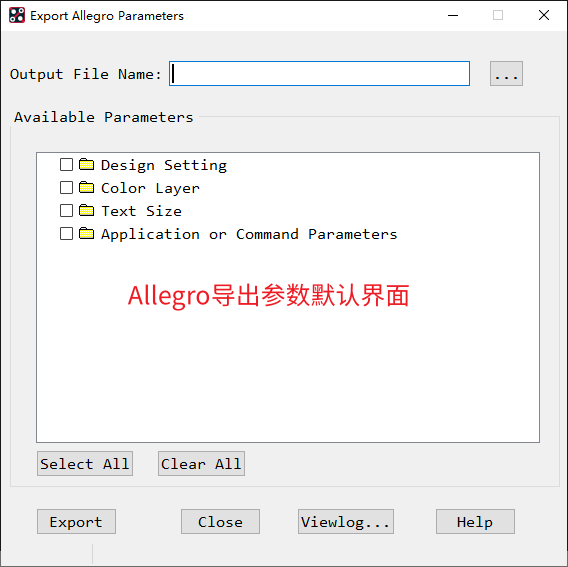

需要说明的是，当你的PCB中的参数与默认参数不同的点越多时，能导出的参数越多，当新建一个PCB时，其导出参数窗口如下图所示。可以看到，初始情况下只能导出四种参数。

2.3 修改层叠名称

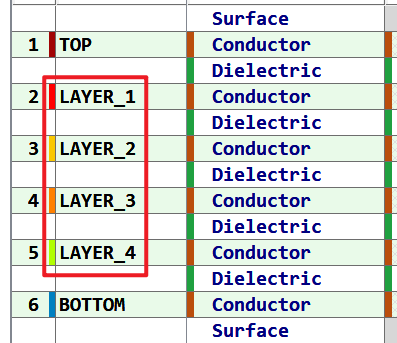

需要注意的是要导入Parameters的PCB的层叠数和名称必须先设置成与*.prm中层数和名称一致，参数才能被Allegro正确识别并导入。六层板层叠设置如下图所示。TOP和BOTTOM无法改名，内层使用默认名称LAYER_N ，成功导入后再改为Power，GND等名称即可。所以，为了导出的参数可以通用，导出时也需要设置层叠名称为默认名称LAYER_N 。

2.4 导出参数 与 参数分享

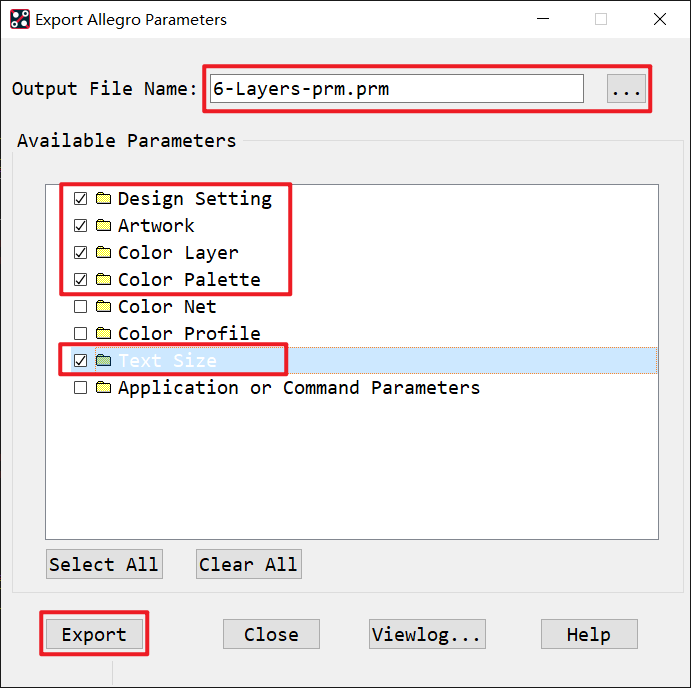

一般来说直接Selecte All导出所有参数就可以了，但我一般只导出下图5个参数。

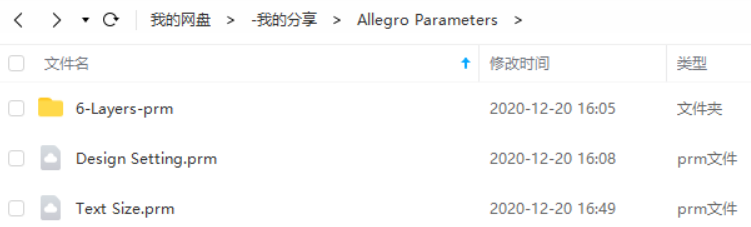

关于6层板的参数，我放在百度网盘了，有需要的自行下载。

链接：https://pan.baidu.com/s/1k60QvLD0SjF0YsndWVX7cw
提取码：wue5

其它层板的参数，暂未导出，以后会更新，先留个坑。

三. 如何导入Parameters

3.1 修改层叠数和名称

前面已经提到了，只有导入PCB层叠数和名称与要导入的Parameters中一致时，参数才能被正确识别。所以导入前要先修改层叠数和名称，详见本博文2.3节 修改层叠名称。

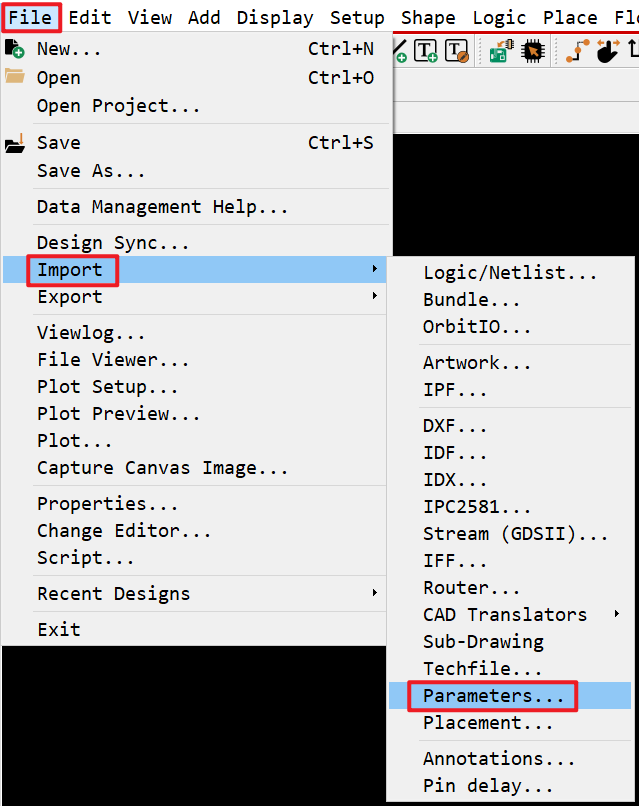

3.2 打开Import parameter file窗口

3.2 导入parameter

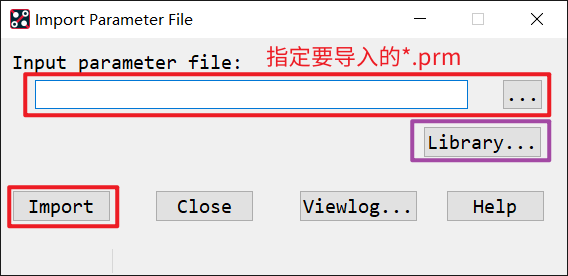

指定要导入的*.prm文件，也可以点击Library，在Library文件夹中指定prm文件。然后点击Import，即可完成导入。

3.3 使用Library更快的导入prm

注意，如果想通过Library更快捷的导入参数，需要先设定要Library的路径，并将参数文件*.prm存放在对应路径中，否则，点击Library将找不到任何prm文件。

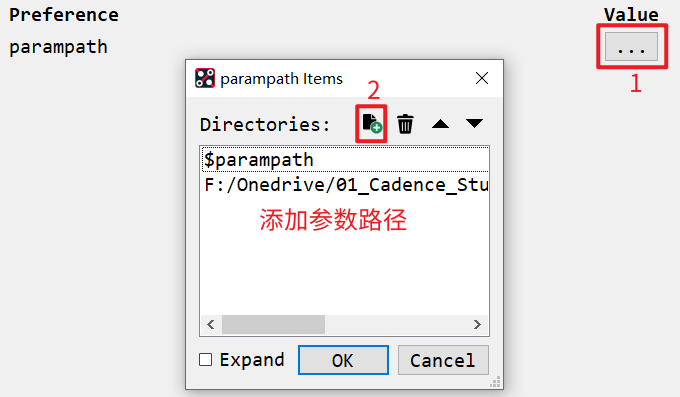

可以通过Setup -> user preference来打开用户设置，在搜索框中搜索parampath，即可找到parampath进行Library路径设置。

设置完成后需要重启Allegro使设置生效。

当然，也可直接更改env文件，效果一样。

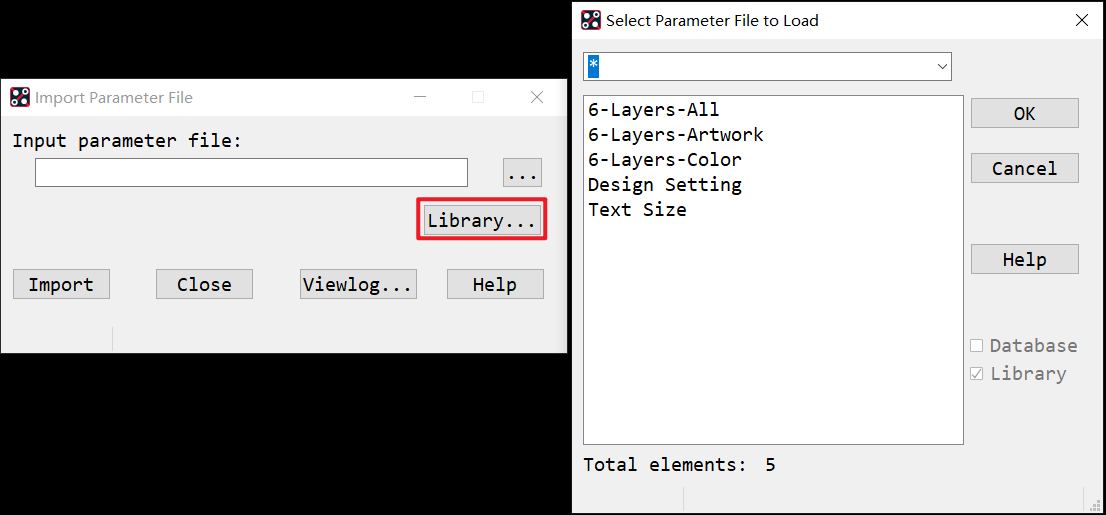

设置生效后，再点击Library，效果如下图所示，导入/改变参数更加方便了。
