八叉树原理

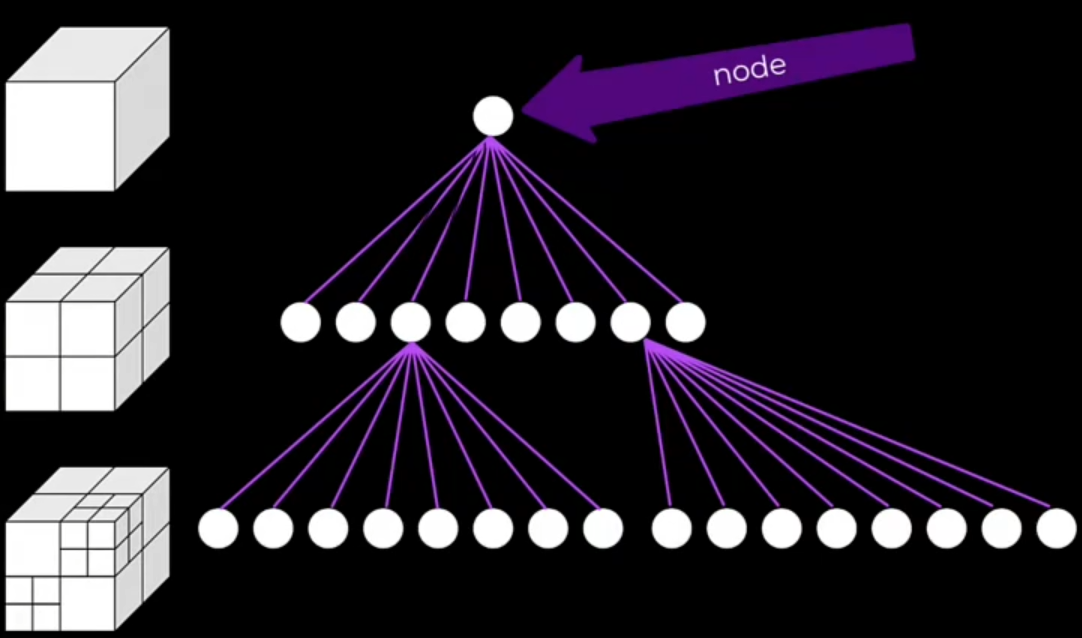

八叉树（Octree）是一种用于在三维空间中进行空间分割的数据结构。它将三维空间递归地划分为八个子空间，每个子空间对应于一个八叉树节点。这种分割方式可以有效地组织和管理场景中的对象，提高检索效率，特别是在进行空间查询时。

以下是八叉树的基本原理：

空间划分：
- 初始状态：整个三维空间被表示为一个根节点，该节点包含所有的对象。
- 递归划分：根节点被递归地划分为八个子节点，每个子节点对应于父节点的一个八分之一空间。这个过程会一直持续下去，直到达到预定义的停止条件，例如节点包含的对象数量小于某个阈值或达到最小节点大小。
节点结构：
- 每个节点包含一个包围盒（Bounding Box）用于表示该节点所包含的空间范围。
- 节点可能包含零个或多个对象，这些对象是该节点所表示空间范围内的物体。
- 如果节点包含的对象数量达到某个限制，或者达到最小节点大小，不再继续划分，成为叶子节点。
添加对象：
- 当需要向八叉树中添加对象时，从根节点开始递归地查找合适的叶子节点。
- 将对象添加到叶子节点中。如果该节点包含的对象数量超过限制，可以考虑划分该节点。
查询操作：
- 对于空间查询，从根节点开始，检查查询范围与每个节点的包围盒是否相交。
- 如果相交，进一步检查该节点的子节点。
- 递归地沿着相交的子节点继续查询，直到达到叶子节点。
- 叶子节点包含在查询范围内的对象。
优点：
- 空间局部性：八叉树有效地利用了物体在三维空间中的局部性，提高了检索效率。
- 动态场景：适用于动态场景，因为对象的添加和删除只影响八叉树的局部结构。
应用领域：
- 游戏开发：用于场景管理、碰撞检测等。
- 计算机图形学：在光照、阴影等方面的优化中有广泛应用。
- 计算机辅助设计（CAD）：用于加速物体查询。

代码实现

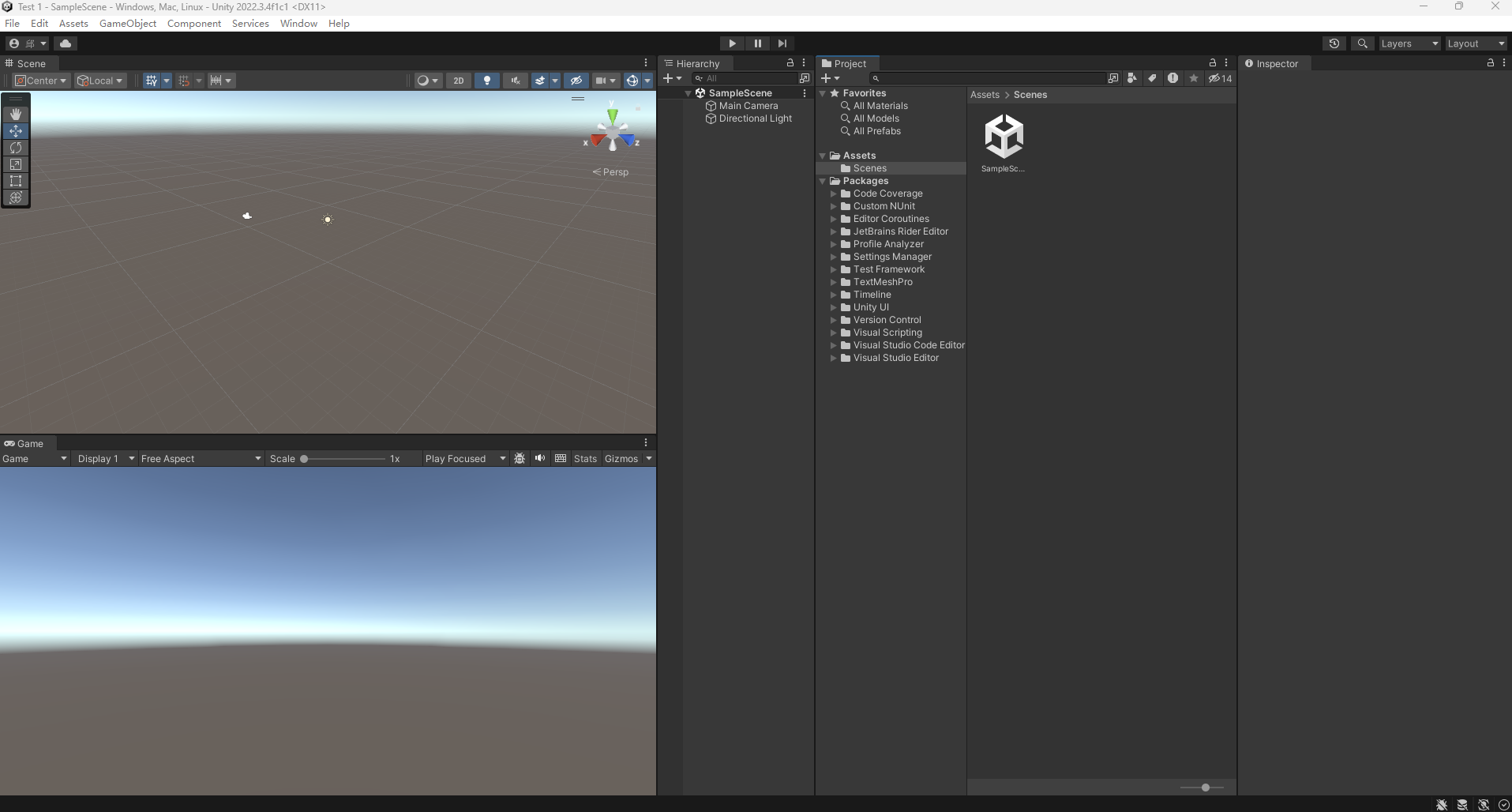

1.创建项目

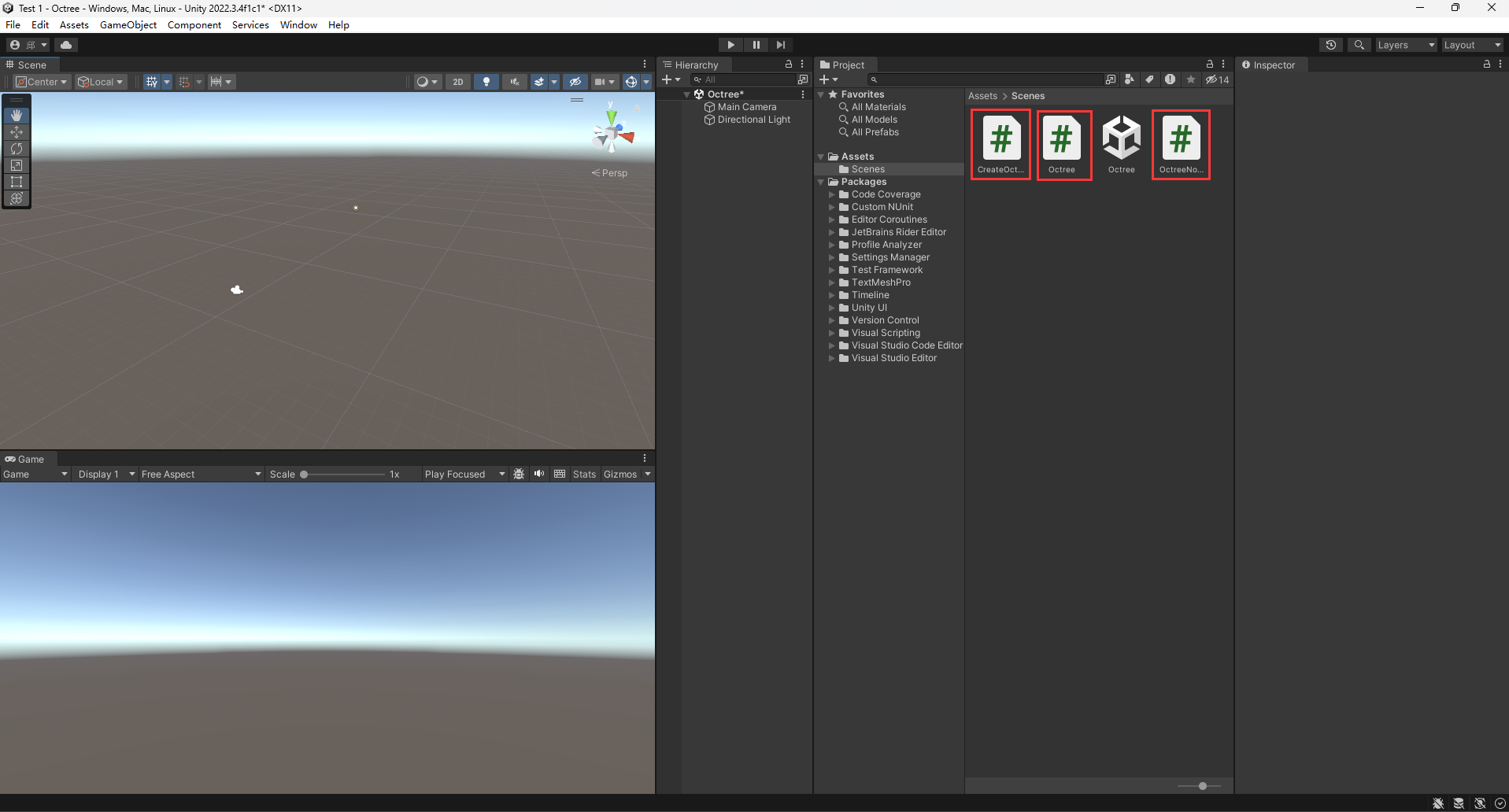

2.创建三个C#文件，命名为OctreeNode.cs、Octree.cs和CreateOctree.cs。

OctreeNode.cs具体代码

这个类实现了八叉树节点的功能，包括分割、添加游戏对象和绘制节点的包围盒等操作。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class OctreeNode
{
    Bounds nodeBounds; // 节点的包围盒
    float minSize; // 最小节点大小
    Bounds[] childBounds; // 子节点的包围盒数组
    OctreeNode[] children = null; // 子节点数组

    // 构造函数，接受一个包围盒和最小节点大小作为参数
    public OctreeNode(Bounds b, float minNodeSize)
    {
        nodeBounds = b;
        minSize = minNodeSize;

        float quarter = nodeBounds.size.y / 4.0f;
        float childLength = nodeBounds.size.y / 2;
        // 计算子节点的包围盒
        Vector3 childSize = new Vector3(childLength, childLength, childLength);
        childBounds = new Bounds[8];
        // 创建子节点的包围盒
        childBounds[0] = new Bounds(nodeBounds.center + new Vector3(-quarter, quarter, -quarter), childSize);
        childBounds[1] = new Bounds(nodeBounds.center + new Vector3(quarter, quarter, -quarter), childSize);
        childBounds[2] = new Bounds(nodeBounds.center + new Vector3(-quarter, quarter, quarter), childSize);
        childBounds[3] = new Bounds(nodeBounds.center + new Vector3(quarter, quarter, quarter), childSize);
        childBounds[4] = new Bounds(nodeBounds.center + new Vector3(-quarter, -quarter, -quarter), childSize);
        childBounds[5] = new Bounds(nodeBounds.center + new Vector3(quarter, -quarter, -quarter), childSize);
        childBounds[6] = new Bounds(nodeBounds.center + new Vector3(-quarter, -quarter, quarter), childSize);
        childBounds[7] = new Bounds(nodeBounds.center + new Vector3(quarter, -quarter, quarter), childSize);
    }

    // 将游戏对象添加到节点
    public void AddObject(GameObject go)
    {
        DivideAndAdd(go);
    }

    // 分割并添加游戏对象
    public void DivideAndAdd(GameObject go)
    {
        if (nodeBounds.size.y <= minSize)
        {
            return; // 如果节点大小小于等于最小节点大小，停止分割
        }

        if (children == null)
        {
            children = new OctreeNode[8];
        }

        bool dividing = false;

        for (int i = 0; i < 8; i++)
        {
            if (children[i] == null)
            {
                children[i] = new OctreeNode(childBounds[i], minSize);
            }

            // 如果游戏对象的包围盒与子节点的包围盒相交，进行分割
            if (childBounds[i].Intersects(go.GetComponent<Collider>().bounds))
            {
                dividing = true;
                children[i].DivideAndAdd(go);
            }
        }

        // 如果没有进行分割，将子节点数组设为null
        if (dividing == false)
        {
            children = null;
        }
    }

    // 绘制节点的包围盒
    public void Draw()
    {
        Gizmos.color = new Color(0, 1, 0);
        Gizmos.DrawWireCube(nodeBounds.center, nodeBounds.size);

        // 如果子节点不为空，递归绘制子节点
        if (children != null)
        {
            for (int i = 0; i < 8; i++)
            {
                if (children[i] != null)
                {
                    children[i].Draw(); // 递归调用
                }
            }
        }
    }
}

Octree.cs具体代码

这个类实现主要包括构造函数和将游戏对象添加到八叉树中的方法。八叉树的根节点存储在 rootNode 中，用于表示整个八叉树的结构。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Octree
{
    public OctreeNode rootNode; // 八叉树的根节点

    // 构造函数，接受世界中的游戏对象数组和最小节点大小作为参数
    public Octree(GameObject[] worldObjects, float minNodeSize)
    {
        Bounds bounds = new Bounds(); // 用于计算包围盒的 Bounds 对象

        // 遍历所有游戏对象，计算包围盒以包含它们
        foreach (GameObject go in worldObjects)
        {
            bounds.Encapsulate(go.GetComponent<Collider>().bounds);
        }

        // 计算包围盒的最大边长
        float maxSize = Mathf.Max(new float[] { bounds.size.x, bounds.size.y, bounds.size.z });
        Vector3 sizeVector = new Vector3(maxSize, maxSize, maxSize) * 0.5f;

        // 将包围盒的最小和最大点调整为形成一个正方体
        bounds.SetMinMax(bounds.center - sizeVector, bounds.center + sizeVector);

        // 创建八叉树的根节点，传入包围盒和最小节点大小
        rootNode = new OctreeNode(bounds, minNodeSize);

        // 将世界中的游戏对象添加到八叉树中
        AddObjects(worldObjects);
    }

    // 将游戏对象添加到八叉树中
    public void AddObjects(GameObject[] worldObjects)
    {
        foreach (GameObject go in worldObjects)
        {
            rootNode.AddObject(go);
        }
    }
}

CreateOctree.cs具体代码

这个类主要用于在启动时创建八叉树对象，并在运行时通过 OnDrawGizmos 方法绘制八叉树的根节点的包围盒。在 Start 方法中，创建了一个 Octree 对象（otree），并通过传入的世界游戏对象数组和最小节点大小进行初始化。在 OnDrawGizmos 方法中，如果应用程序正在运行，则调用八叉树的根节点的 Draw 方法来绘制八叉树的结构。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class CreateOctree : MonoBehaviour
{
    public GameObject[] worldObjects; // 存储世界中的游戏对象数组
    public int nodeMinsize = 5; // 八叉树的最小节点大小
    Octree otree; // 八叉树对象

    // 在启动时调用，用于初始化
    void Start()
    {
        otree = new Octree(worldObjects, nodeMinsize); // 创建八叉树对象并初始化
    }

    // 在每一帧更新时调用

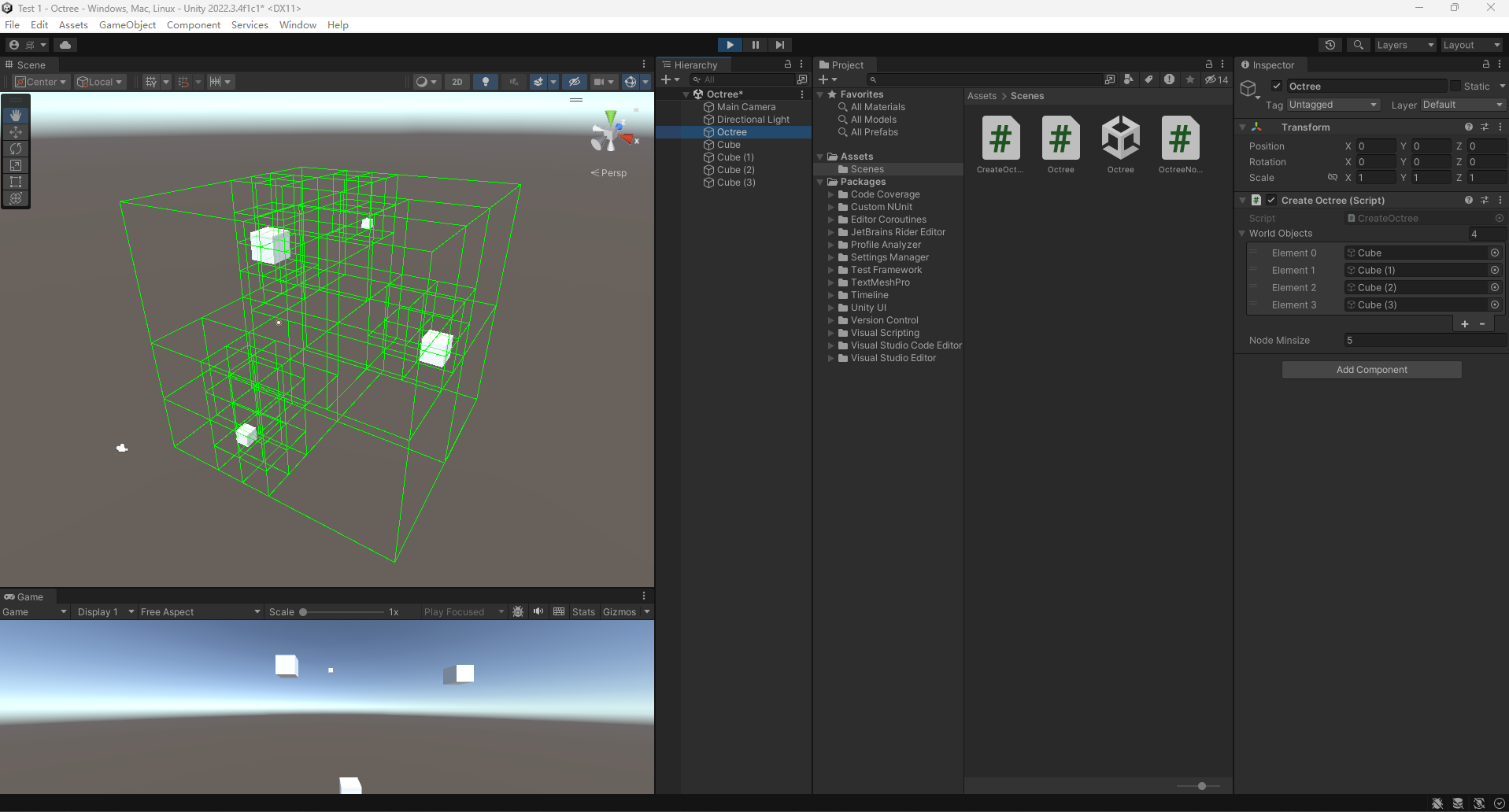

    void OnDrawGizmos()
    {
        if (Application.isPlaying)
        {
            otree.rootNode.Draw(); // 在运行时绘制八叉树的根节点的包围盒
        }
    }
}

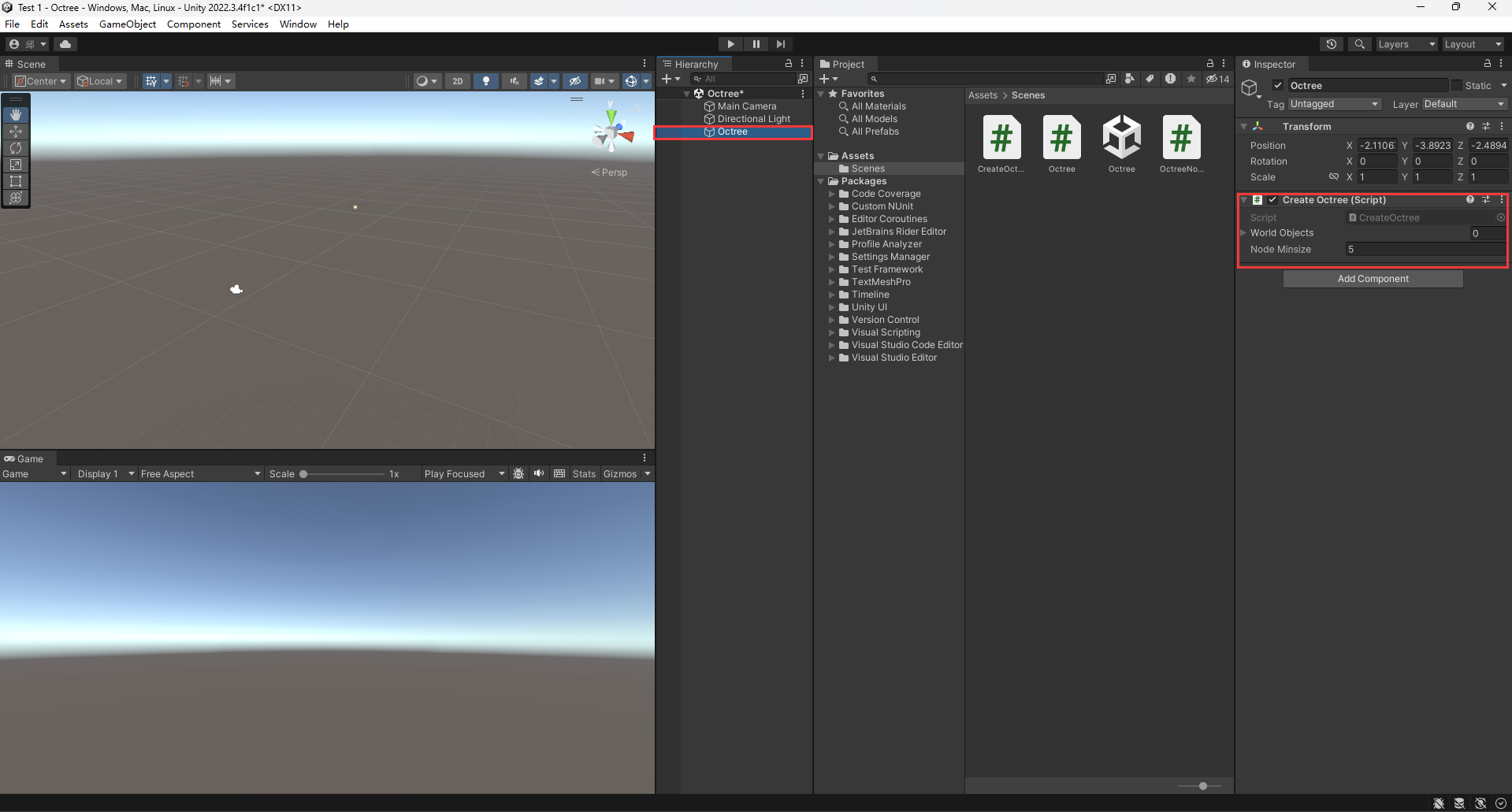

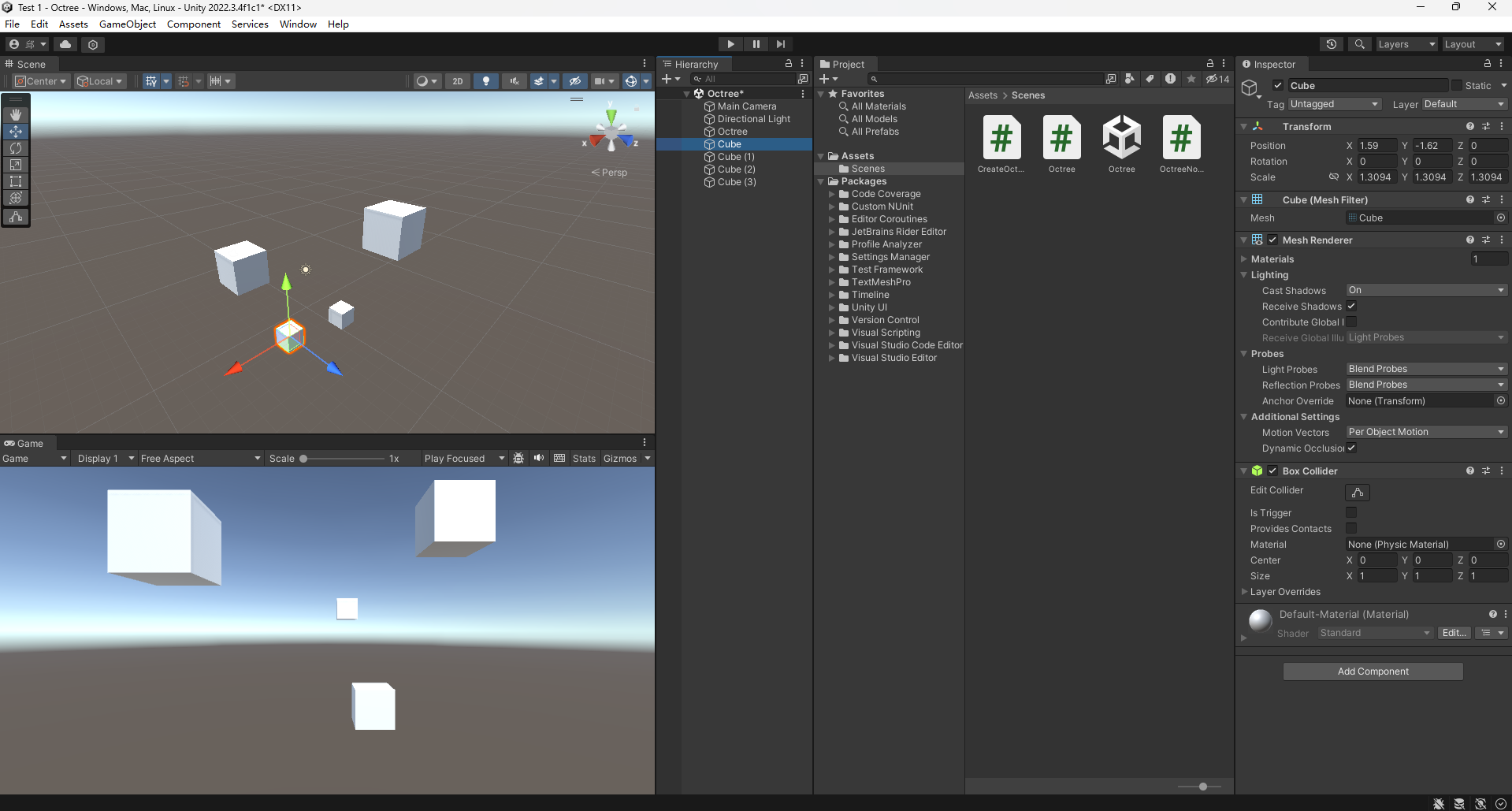

3.创建一个空物体（Create empty），命名为Octree，添加CreateOctree组件。
