相电压、线电压、相电流、线电流详解

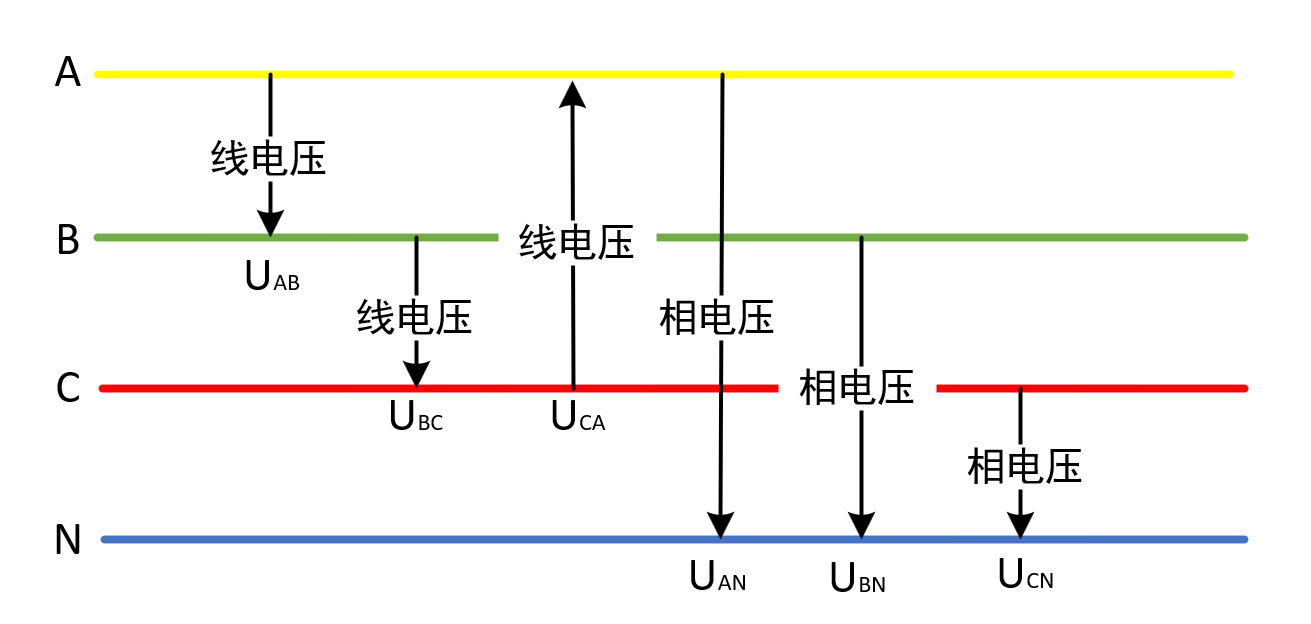

1. 相电压与线电压

1.1 相电压（Phase Voltage）

定义：
相电压指的是三相系统中，每一相绕组或负载两端的电压，通常表示为U_phase或U_ph。

标记方式：

• 在Y（星型）接法中，相电压等于相线对中性点的电压。我国的低压供电系统中，三根相线各自与中性线之间的电压为220V。

• 在Δ（三角形）接法中，相电压等于相应绕组两端的电压。

表示方式：

• 星型连接：=,,（即相对中性点的电压）

• 三角形连接：=,,​（绕组两端的电压）

1.2 线电压（Line Voltage）

定义：
线电压指的是三相系统中，两根相线之间的电压，通常表示为U_line或U_L。

表示方式：

• 在Y（星型）接法中，线电压是相邻两相电压之差：=,,

• 在Δ（三角形）接法中，线电压等于相电压：=

1.3 相电压与线电压的关系

星型（Y）连接

=

即 线电压是相电压的√3倍。

三角形（Δ）连接

=

即 线电压等于相电压。

2. 相电流与线电流

2.1 相电流（Phase Current）

定义：
相电流指的是流入或流出负载相绕组的电流，通常表示为I_ph。

表示方式：

• 星型连接：每一相绕组的电流即为相电流：=,,

• 三角形连接：绕组中的电流即为相电流。

2.2 线电流（Line Current）

定义：
线电流是指电源到负载之间输送电能的电流，通常表示为I_L。

表示方式：

• 星型连接：线电流等于相电流：=

• 三角形连接：线电流与相电流之间满足：=

2.3. 相电流与线电流的关系

星型（Y）连接

=

即 线电流等于相电流。

三角形（Δ）连接

=

即 线电流是相电流的√3倍。

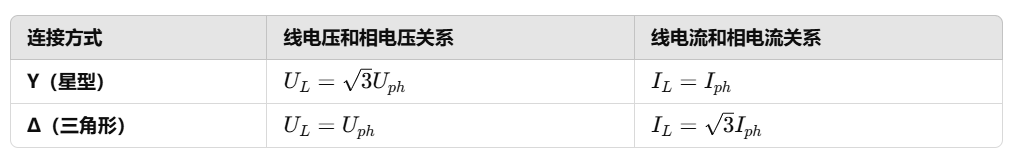

4.总结对比

5. 实际应用场景

1. 星型（Y）连接的典型应用：

   • 电网的高压输电采用星型连接，因为星型可以有中性点，方便接地和安全保护。

   • 发电机常采用星型，以获得较高的线电压。

2. 三角形（Δ）连接的典型应用：

   • 工业电机通常采用三角形连接，以减少相电流，提升功率传输能力。

   • 低压大功率负载（如焊机、加热设备）多采用三角形连接。

6. 计算示例

已知：某三相系统为380V，Y（星型）连接，求相电压和相电流。

• 由于星型连接：



• 若负载相电阻为 10Ω，相电流为：



• 由于星型连接，线电流等于相电流：

  = =22A
