区分线电压、相电压、端电压

以下拿星型永磁同步电机举例：

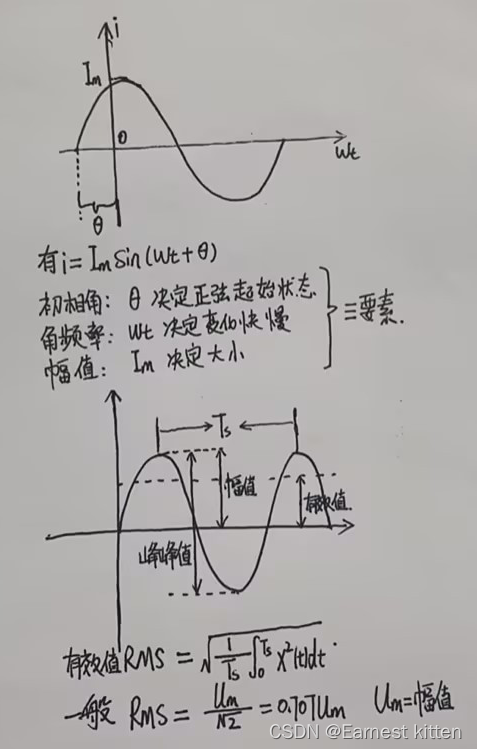

在此之前还是希望大哥们不厌其烦的先回顾一下幅值、有效值、峰峰值，先上图

线电压

以电机来说，就是电机三根相线的任意两根相线之间的电压，又称为相间电压。一手抓U相线，一手抓V相线，嗯！没错，你能感受到线电压的魅力（可别真这么干！）。

相电压

电机内部三个绕组末端相连在一起形成了中性点，有人喜欢称之为零线，一般不会引出来。三个绕组输入端三根相线也叫火线，火线和零线之间的电压就叫做相电压。其实就是加在负载上的某一相的电压，在我国三相用电系统中，单一根火线和零线之间的电压就是家庭常用电压220V。

线电压和相电压之间的关系？

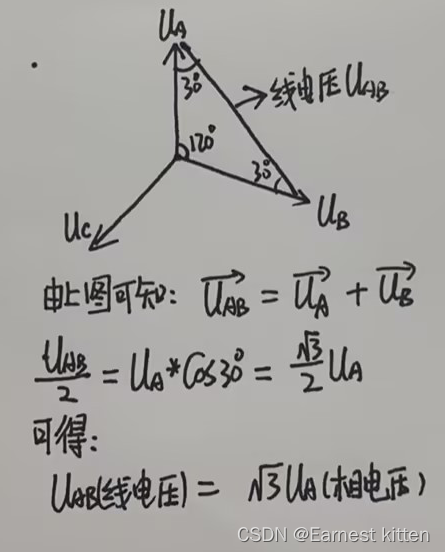

在星型电机中，线电压 = √3 * 相电压，怎么来的？

端电压

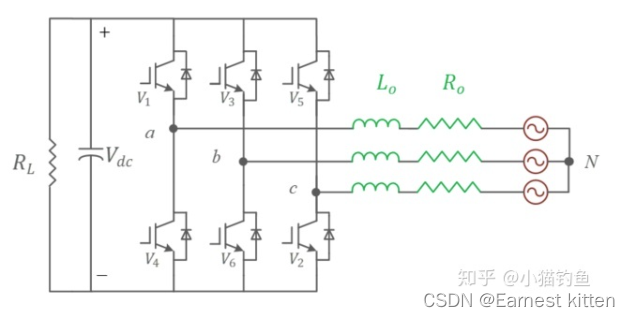

借的别人家的图，三相逆变桥与三相永磁同步电机连接，三相线(a,b,c)相对于参考点N所测量得到的电压称为端电压。

在SVPWM控制时，进行一定的低通滤波后发现端电压为马鞍波，而相电压、线电压均为正弦波。
在SPWM控制时，进行一定的低通滤波后发现端电压、相电压、线电压均为正弦波。

相电流

和相电压对应的三根相线任意一根相线中的电流称之为相电流，可以理解为流过一根相线和零线之间的电流。

线电流

三根相线任意两根相线中的电流称之为线电流，可以理解为流过一根相线和另一根相线之间的电流。

相电流和线电流的关系？

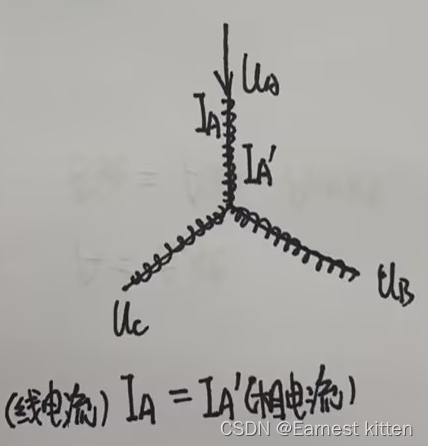

在星型连接的电机上 ：线电流 = 相电流。三角型接法的电机上 ：线电流 = √3*相电流。
