PCB通孔中的PTH NPTH的区别

可以观察到电路板中有着许多大大小小的空洞，会发现是许多密密麻麻的小孔，每个孔洞都是有其目的而被设计出来的。 这些孔洞大体上可以分成 PTH（Plating Through Hole， 电镀通孔）及 NPTH（Non Plating Through Hole， 非电镀通孔）两种，这里说「通孔」是因为这种孔真的就是从电路板的一面贯穿到另外一面，其实电路板内除了通孔外，还有其他不是贯穿电路板的孔，

PCB名词解释：通孔、盲孔、埋孔。

1、如何区分PTH与NPTH这两种通孔？

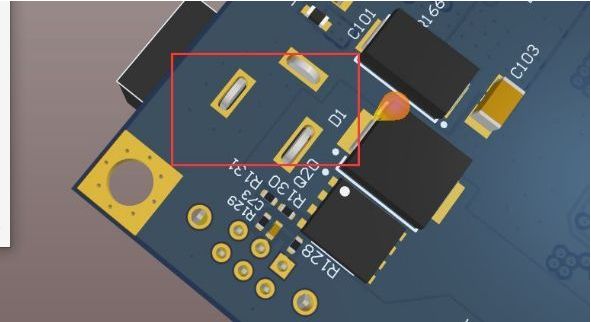

看看孔壁有没有亮亮的电镀痕迹就可以判断了，有电镀痕迹的孔就是PTH，没有电镀痕迹的孔就是NPTH。如下图所示：

2、NPTH有何用途？

发现NPTH的孔径通常会比PTH来得大，因为NPTH绝大部分是用来作为锁螺丝用的，有的则是用于安装一些连结外面的连接器固定用。另外也有些会在板边用作测试治具的定位。

3、 PTH有何用途？以及Via又是什么？

一般在电路板的PTH孔有两种用途，一种是用来焊接传统DIP零件脚用的，这些孔的孔径必须比零件的焊接脚直径来得大一些，这样才能把零件插到孔中。

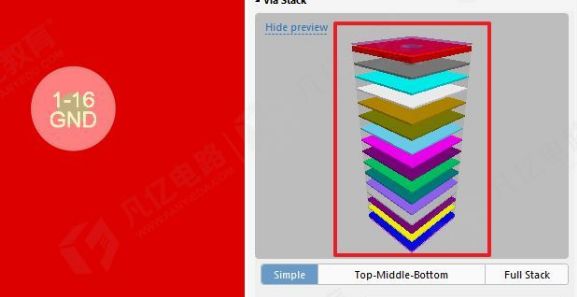

另一种比较小的PTH，通常称其为via(导通孔)，是用来连接及导通电路板(PCB)的两层或多层之间的铜箔线路用的，因为PCB是由许多的铜箔层堆迭累积而成，每一层铜箔(copper)之间都会再铺了一层绝缘层，也就是说铜箔层彼此之间不能互通，其讯号的连接就是靠via，所以中文才会称其为「导通孔」。Via因为从外面完全看不到有孔的存在。因为via的目的在导通不同层的铜箔，需要电镀才能导通，所以via也是PTH的一种。
