使用SOLIDWORKS2017绘制开关电源变压器教程

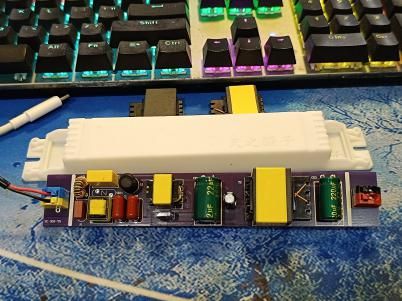

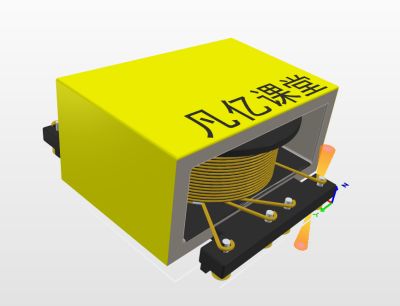

更多开关电源器件建模教程，敬请关注FANyi课堂！如下图所示，分别为solid works绘图界面的效果，及模型装载到PCB库时的效果。

建模方法；

● 分析图纸

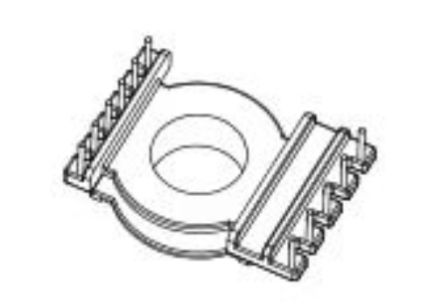

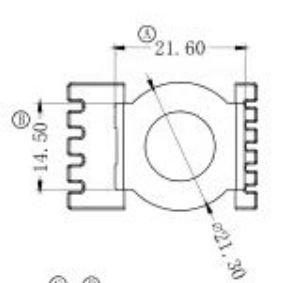

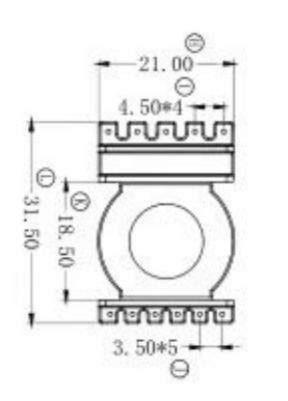

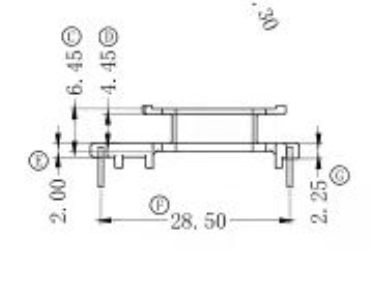

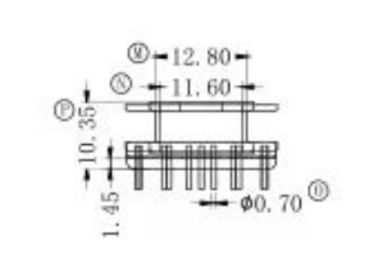

上图是变压器骨架部分图纸，变压器骨架与我们实际使用的模型正好相反，因此，绘制的模型需要反向绘制。

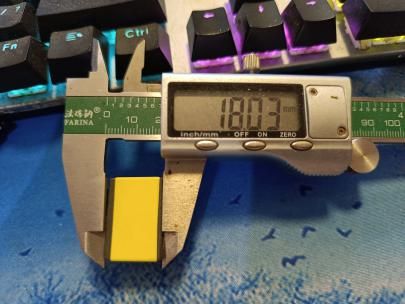

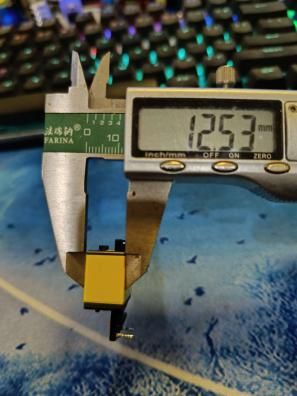

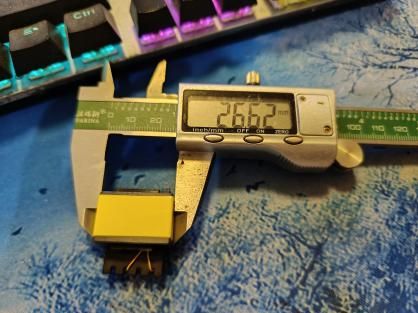

通过以上草图的阅读，我们可以得到基本的参数数据

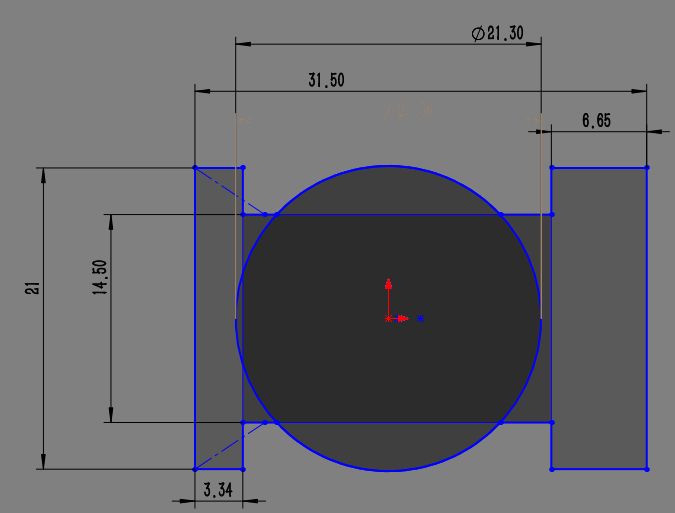

首先绘制参数骨架，我们如左图所示，左图是最终的骨架草图，我通过矩形和圆得到变压器骨架的基本轮廓，通过基本轮廓的拉伸得到骨架底座。选择前视基准面，便于模型装载到PCB板上。

绘制结束后，我们将多余的线段删除，否则不能正常拉伸草图。通过裁剪实体，按住鼠标不动的情况下，使用鼠标左键触碰不需要的线条边缘即可
