如何在PADS Logic中查找器件

PADS Logic提供类似于Windows的查找功能，可以进行器件的查找。

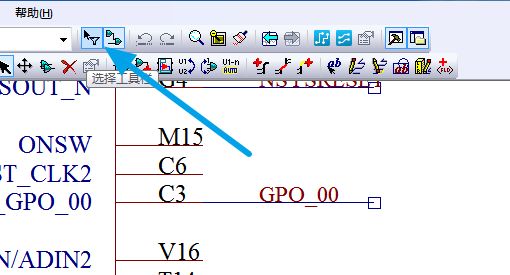

（1）在Logic设计界面中，将菜单显示中的“选择工具栏”进行打开，如图1所示，会弹出对应的“选择工具栏”的分栏菜单选项，如图2所示。



图 1 “选择工具栏”选项

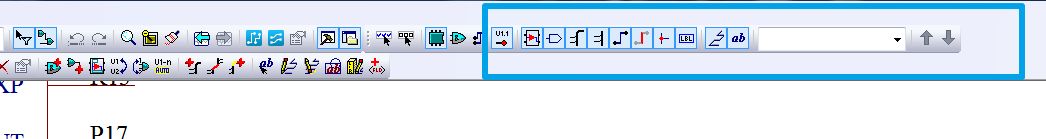

图 2选择工具栏分栏

（2）选择工具栏中找到对应的搜索对话框，将需要查找的器件位号输入之后点击回车键。例如查找器件“y1”，如图3所示，设计光标会自动跳转到搜索器件并且器件会自动高亮显示。
