时钟电路由晶体振荡器、晶振和控制芯片等组成，PCB设计中需注意晶体布局的紧凑性，走线要短且远离干扰源，晶体和时钟信号走线应全程包地处理以减少干扰，同时避免在晶体下方和走线周围布置其他线路，确保完整的参考平面以增强噪声隔离。
时钟电路就是类似像时钟一样准确运动的震荡电路，任何工作都是依照时间顺序，那么产生这个时间的电路就是时钟电路，时钟电路一般是由晶体振荡器、晶振、控制芯片以及匹配电容组成，如图1所示。

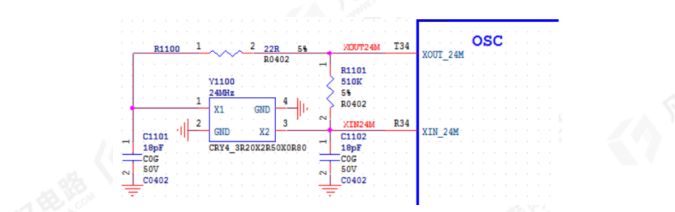

图1 时钟电路
针对时钟电路PCB设计有以下注意事项：
1、晶体电路布局需要优先考虑，布局整体紧凑，布局时应与芯片在同一层并尽量靠近放置，以避免打过孔，晶体走线尽可能的短，远离干扰源，尽量远离板边缘；
2、如果出现晶体电路在布局过程中与芯片放置在不同层的情况，应尽可能的让靠近芯片，让走线变短，并需要将晶体走线全程进行包地处理，以避免被干扰；
3、晶体以及时钟信号走线需要全程包地处理，包地线每隔200-300mil至少添加一个GND过孔，并且必须保证邻层的地参考面完整，如图2所示；
