Reset复位电路的PCB布局布线要求

Reset复位电路的PCB布局布线要求

—来源:瑞芯微RK3588 PCB设计白皮书


Reset复位电路是一种用来使电路恢复到起始状态的电路设计,一般简单的复位电路由电容串阻电阻构成,再复杂点就有三级管等配合进行,RK3588内置复位电路,如下图1-1所示。C1100是作为滤除噪声干扰等,防止复位信号被干扰。

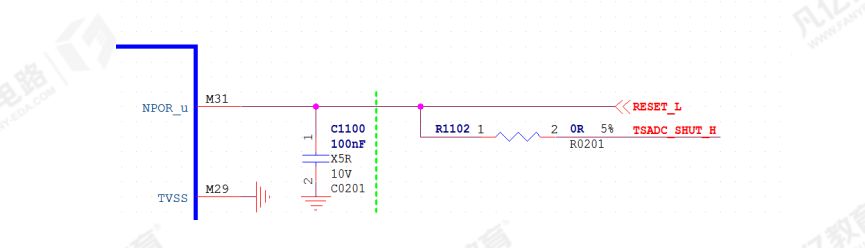

图1-1 复位电路


Reset电路的PCB设计注意事项如下:

1、在布局时,RESETn复位信号远离板边缘和金属接插件,以防止因 ESD引起的异常而导致复位模块死机;

2、RESETn复位信号的滤波电容需要尽量靠近其所对应的芯片管脚放置,并且此信号应该先经过滤波电容再连接芯片管脚,如下图1-2所示。需要注意的是对应滤波电容的地焊盘需要扇出8/16mil的地过孔,如果
