开关电源芯片的BST引脚连接的100nF电容的作用

最新推荐文章于 2025-04-23 22:38:19 发布
最新推荐文章于 2025-04-23 22:38:19 发布
阅读量3.9k 收藏 14
点赞数
分类专栏： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_43148648/article/details/121993810
版权

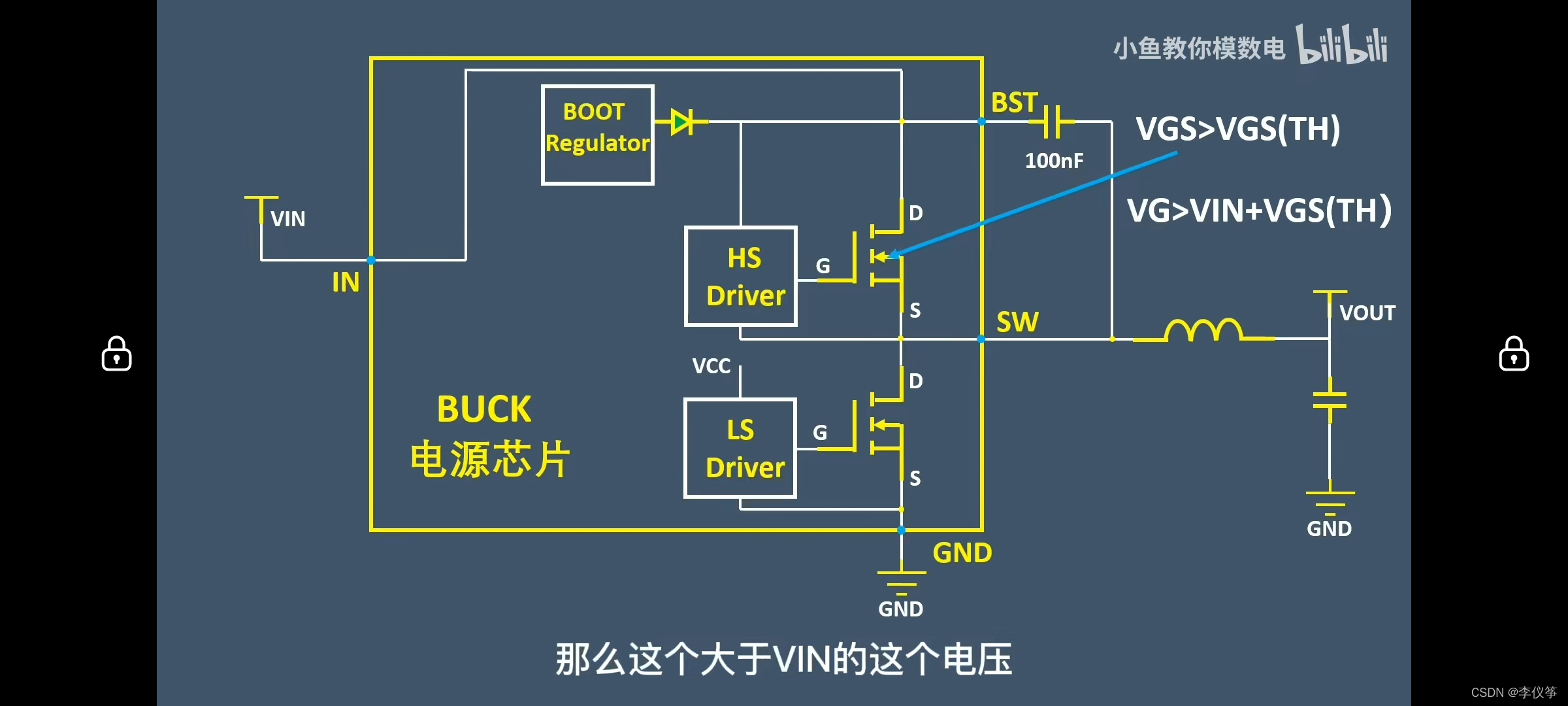

在这里插入图片描述
芯片内部由两个NMOS组成的半桥来驱动输出，然而上面那个NMOS要想导通的话，它的栅极电压要大于开启电压+输入电压才行，那么怎么做到这点呢，芯片内部有一个线性稳压器给电容充电，假设充电到5V，此时断开下面的那个NMOS，电容两端就相当于并联在上面那个NMOS的栅极和源极了，电容两端电压不能突变，再加上输入电压Vin，这时候上面那个NMOS的栅源电压就已经满足开启条件可以开启了！
