[光路解析] 浅谈光源的远心光路

远心光路是一种专门为了纠正普通光路视差所设计的一种光路，这种光路和普通光路稍有不同，可以在一定物距范围内，令图像放大倍率不会变化，并且可以矫正畸变，目前广泛应用于精密测量中。而非远心光路成像则是近大远小。

对于远心光路的原理，其实可以简单一句话就能说清楚，它就是普通的光学镜头在焦面上加上光阑，即普通光路加小孔成像。

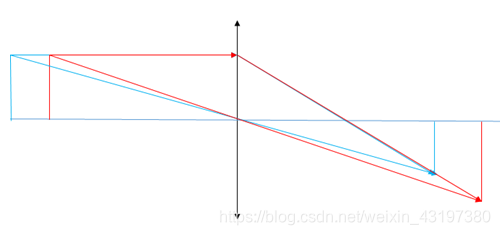

上图是一种传统的光路，可以看到，相同大小的物体，因为和成像系统的距离不同，成像的大小不同，这就是我们刚才说的视差，也即近大远小问题。而如果把这个系统做成远心光路，则会变成下图。

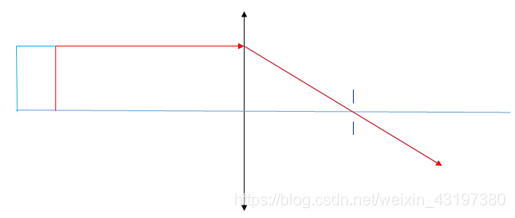

可以看到，只是在像方焦平面上加了个光阑，远近两个相同大小的物体就可以成一样大小的像，
