像方远心光路【几何光学】

前言与目录

介绍像方远心光路;能使图像的相对照明分布更加均匀;


目录

一、分析1

二、分析2


一、分析1

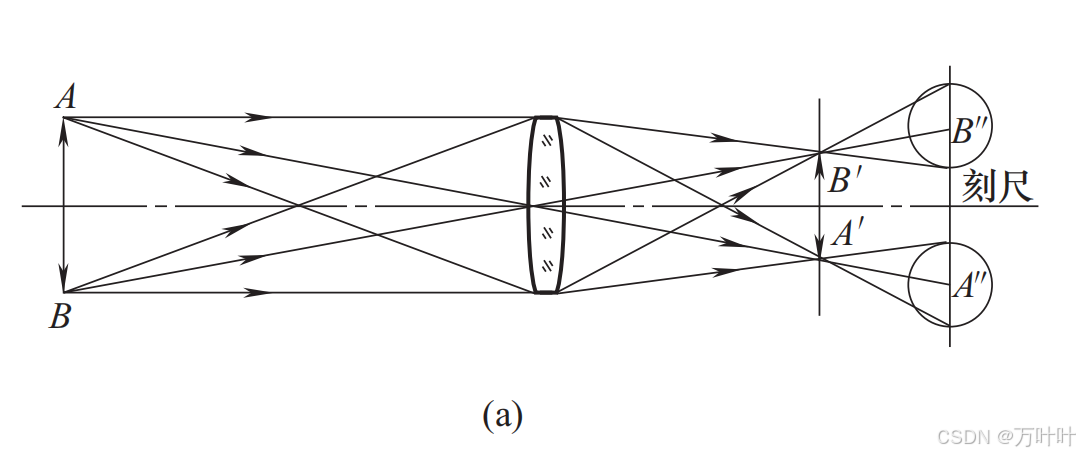

在大地测量仪器中,为了测量远处物体AB 到仪器的距离 (设为l),利用焦距为f'的镜头对准物体,测量原理如图(a)所示。如果读出物体AB 的像A'B'的长度,则

l=\frac{AB}{A^{^{\prime}}B^{^{\prime}}}f^{^{\prime}}    (公式1)

测量物镜的焦距f'是已知的,如果物体AB 的高度也是已知的,通过仪器刻尺读出 A'B'之 后,由上式可以求得被测物体到测量仪器的距离。虽然物体AB 较远,像距可以用测量物镜的焦距 f' 近似代替,但是刻尺放置的位置对测量结果有很大的影响。如果调焦不准,小的离焦量将导致很大的测量偏差。比如测量高为1000m 的高山,刻尺长为1m,  则  l=1000f' , \bigtriangleup l=1000Δf',离焦量将被放大1000倍。有没有一种测量仪器,对离焦量不敏感? 那就是像方远心光路。

图1

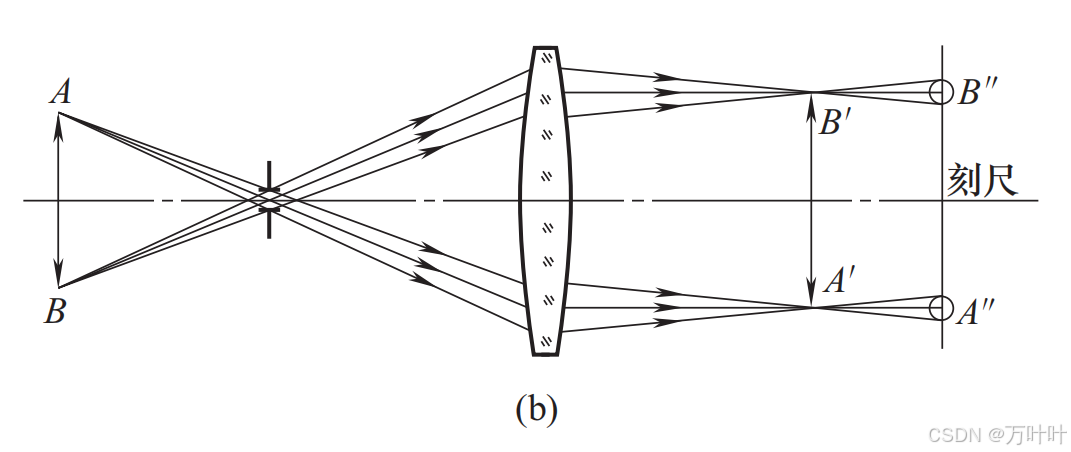

像方远心光路示于图(b),在光学系统的物方焦平面上放置一个孔径光阑,所以孔 径光阑也是光学系统的入瞳,光学系统的出瞳在像方无限远处。物体 AB 的两端A 点和B 点发出的主光线穿过入瞳中心,即孔径光阑中心,也是光学系统物方焦点,出射的主光线必然平行于光轴。A 点和B点发出的其他光线围绕主光线对称。所以,无论物体 AB 到光学系统的远近如何,出射光线的主光线都平行于光轴,A 点和B 点在像空间主光线上形成的光斑中心距离不变。如图 (b)所示,物体 AB 按照物像关系成像于A'B',我们应该把 刻度尺置于A'B'来测量。没关系,我们把刻尺置于A″B″处,同样可以获得相同的长度,光 斑两端中心距和A'B'一样长。由公式 (1) 即可算出物体到测量仪器的距离。

图2

这种出瞳在无限远处,对测量刻尺不敏感,甚至可以偏离到无限远的测量光路,称为像方远心光路。在Zemax软件中,设置像方远心光路的方法为 “设置→系统选项→系统孔径→ 无焦像空间 ” 多选按钮。此多选按钮若被勾选,则可以用来模拟平行光出射的光学系统。

二、分析2

像方远心光路 与物方远心光路相似,像方远心光路也采用了成像系统与位于恰当位置孔径光阑的结构,不同的是它的孔径光阑位于物方焦平面处,像方主光线平行于光轴出射,出瞳在无穷远处。像方远心光路的放大倍率和像面的位置无关,因此 CCD 相机的位置对于测量结果没有影响。采用像方远心光路结构设计的镜头被称为像方远心镜头。

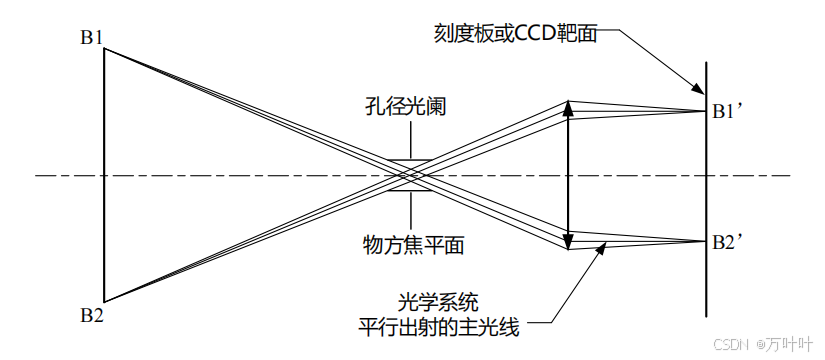

这种镜头可以根据测得物的像高和实际物高求解出放大倍率,进而求解得出物距,所以通常用于距离探测。像方远心光学路的工作原理如图所示。

标题

物体 B1B2经过成像系统,在刻度板或 CCD 相机靶面上所成的像位于 B1' B2'处,系统孔径光阑位于物方焦平面处、像方主光线是平行于光轴出射,因此在包括边缘视场在内的所有视场主光线,到达像面时的入射方式均为垂直入射,此时,像面上所有视场成像都很清晰,且照度均匀。像方远心光路的优点是:放大倍率不受像面远近影响,经过像方远心光学系统后成像大小只跟放大倍率有关,从而解决普通光路中放大倍率发生变化的问题,而且像面的照度较为均匀。像方远心光路的缺点是:系统探测景深会受到孔径光阑大小的限制。


--

本篇文章为个人学习笔记,供学习和复习使用。未经允许不得转载或用于商业用途。
