【Platformio】基于Arduino框架的ESP32S3学习笔记1——串口0读取、输出和打印

一、准备工具

1、安装好platformio扩展的vscode

2、Esp32S3开发板(我这里用的是M5stack的CoreS3 SE)

二、软件部分

串口函数介绍

首先在ESP32有提供了三个UART,分别是UART0,UART1,UART2,分别对应了arduino库里的Serial,Serial1,Serial2。

Serial.begin(unsigned long baud)

串口的初始化函数,参数填所使用的波特率,常用115200。

void uart_init()
{
  Serial.begin(115200);
}

Serial.write(const char *buffer, size_t size)

串口的写函数,第一个参数是写入的数据内容,第二个是数据内容的长度,我这里为了方便阅读代码,另外做了函数封装

void uart_send(const char *str)
{
  Serial.write(str,strlen(str));
}

Serial.read(uint8_t *buffer, size_t size)

串口的读函数,用来读取缓冲区的数据

Serial.available()

用来判断串口接收缓冲区是否有可读数据,返回值是缓冲区数据的长度

Serial.printf()

串口打印函数,arduino库提供了三种串口打印函数,有Serial.print、Serial.printf、Serial.println
三者的区别如下:

Serial.print打印字符串(无自动换行)
Serial.println打印字符串(自动换行)
Serial.printf打印格式化字符串

这里常用到的是Serial.printf();

实验代码

const char str[] = {"hello world!\r\n"};

void uart_init()
{
  Serial.begin(115200);
}

void uart_send(const char *str)
{
  Serial.write(str,strlen(str));
}

void uart_transparent()
{
  if(Serial.available()>0)
  {
    u_char str[] = {0};
    u_char len = Serial.available();
    Serial.printf("Len: %d\r\n",len);
    Serial.read(str,len);
    Serial.write(str,len);

  }
}

void setup() {
  uart_init();

}

void loop() {
  uart_send(str);
  delay(500);
  uart_transparent();
}

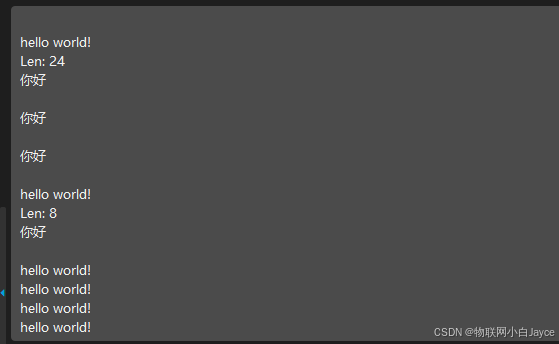

以上代码实现了循环输出helloworld的字符串的同时,能够在串口接收到数据后转发出串口,具体效果如下截图
实验结果
