PCIe分层结构简介

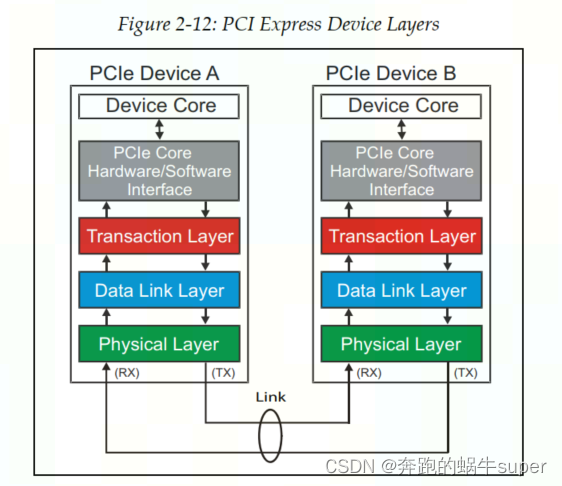

PCIe分层

PCIe定义了以下三层结构：
事务层（Transaction Layer）
数据链路层（Data Link Layer）
和物理层（Physical Layer）

事务层（Transaction Layer）:主要职责是创建（发送）或者解析（接收）TLP (Transaction Layer packet)，流量控制，QoS，事务排序等

数据链路层(Data Link Layer):主要职责是创建（发送）或者解析（接收）DLLP(Data Link Layer packet)，Ack/Nak协议（链路层检错和纠错），流控，电源管理等。

物理层(Physical Layer):主要职责是处理所有的Packet数据物理传输，发送端数据分发到各个Lane传输，接收端把各个Lane上的数据汇总起来，每个Lane上加扰（Scramble，目的是让0和1分布均匀，去除信道的电磁干扰EMI）去扰（De-scramble)，以及8/10或者128/130编码解码，等等。此外，物理层还实现了链路训练（Link Training）和链路初始化（Link Initialization）的功能，这一般是通过链路训练状态机（Link Training and Status State Machine，LTSSM）来完成的。

事务层

事务层处理的事务使用TLP(事务层数据包)，可以分为四类请求:

1. Memory
2. IO
3. Configuration
4. Messages

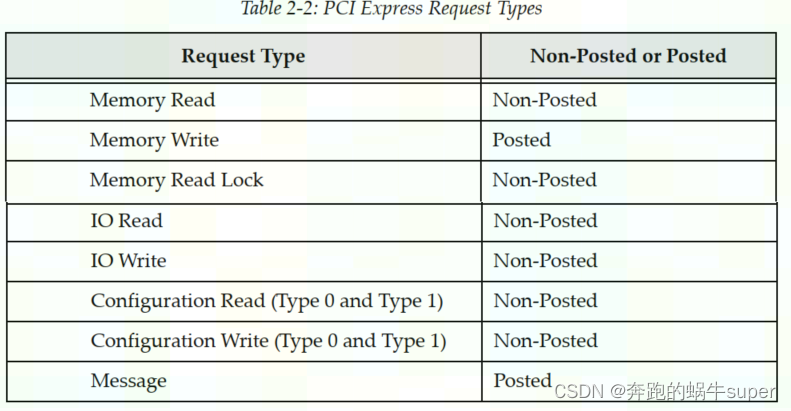

其中，前三种都是从PCI/PCI-X总线中继承过来的，第四种Messages是PCIe新增加的类型。详细的信息如下表所示：

只有Memory Write和Message是Posted类型的，其他的都是Non-Posted类型的。

Non-posted，就是Requester发送了一个包含Request的包之后，必须要得到一个包含Completion的包的应答，这次传输才算结束，否则会进行等待。

Posted，就是Requester的请求并不需要Completer通过发送包含Completion的包进行应答，当然也就不需要进行等待了。很显然，Posted类型的操作对总线的利用率（效率）要远高于Non-Posted型。

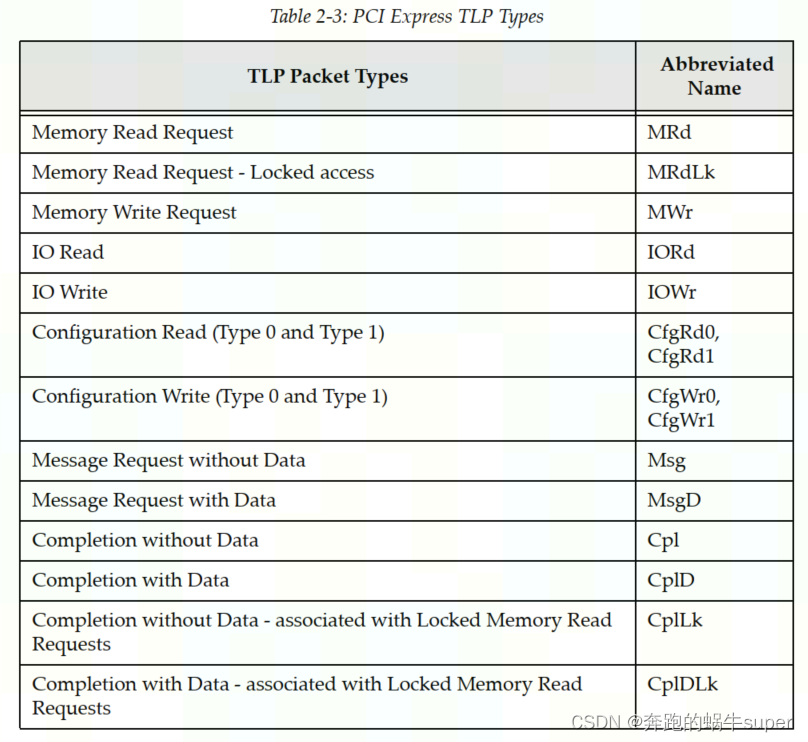

TLP类型：

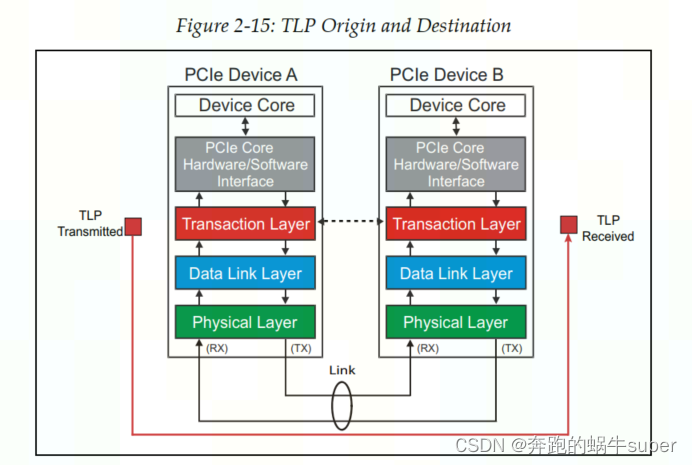

如下图，数据链路层和物理层在数据包通过发送器各层时为其添加部分内容，然后在接收端验证这些部分是否在链路上正确传输。

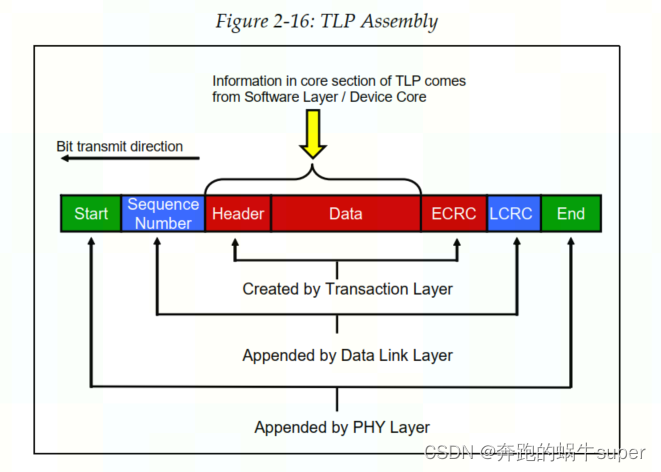

TLP Packet Assembly

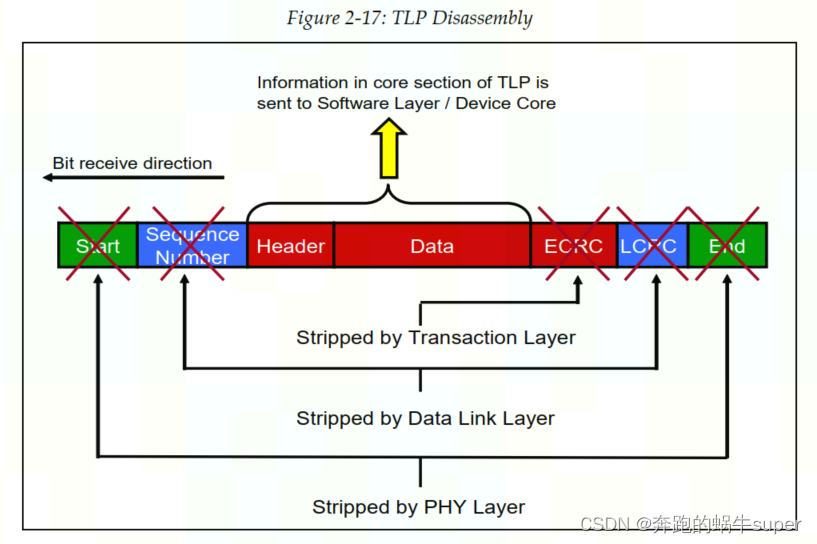

TLP Packet Disassembly

Non-Posted Transactions

Ordinary Reads （普通读）

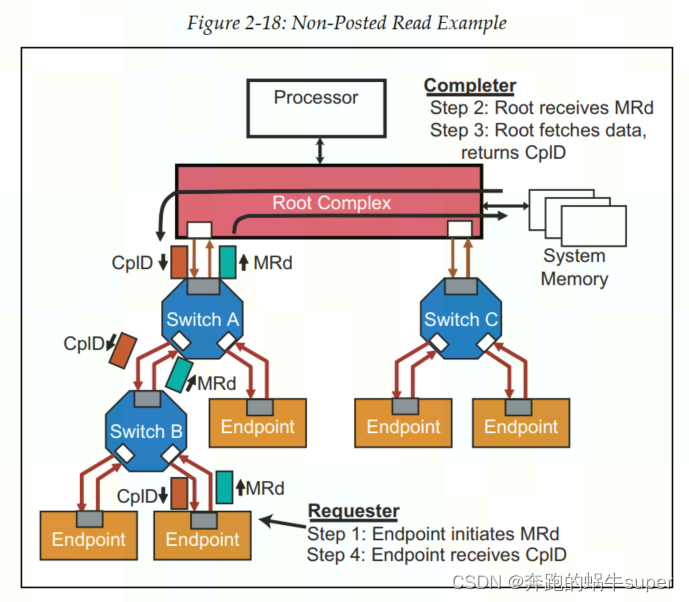

下图显示的是一个Endpoint向System Memory发送读请求（Read Request）的例子。

Endpoint的读请求通过了两个Switch，然后到达其目标，即Root。Root对读请求的包进行解码后，并从中识别出操作的地址，然后锁存数据，并将数据发送至Endpoint，即包含数据的Completion包，ClpD

Locked Reads

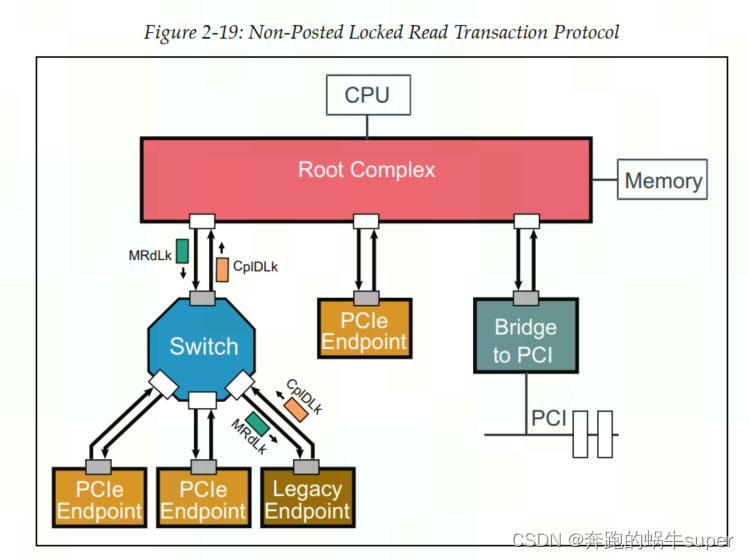

Locked请求实际上是PCIe为了兼容早期的PCI总线而设置的一种方式，对于非PCI兼容的设计中，是不允许使用Locked操作的。并且也只有Root可以发起Locked请求操作，Endpoint是不可以发起Locked请求操作的。下图显示的是一个简单的Locked Read请求操作：

IO and Configuration Writes

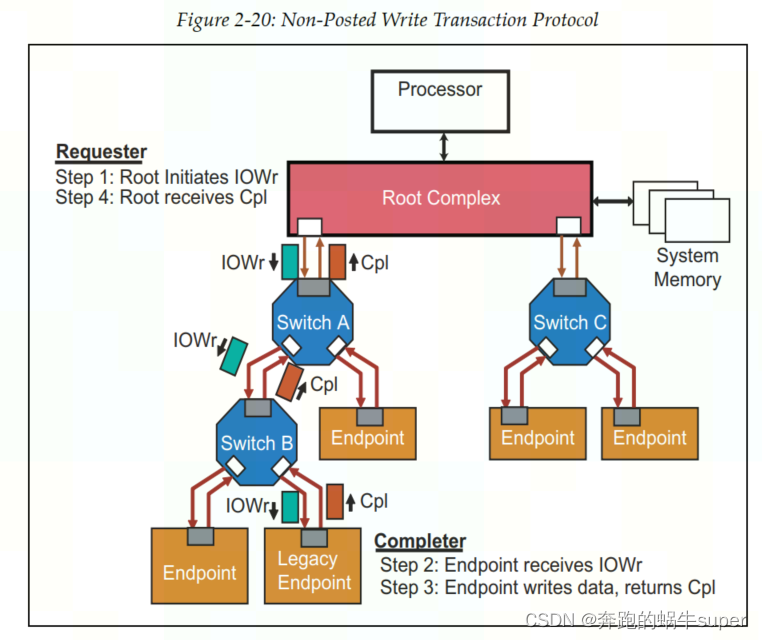

下图是一个Non-Posted IO写操作的例子。和Locked操作一样，IO操作也是为了兼容早期的PCI设备，在PCIe设备中也是不建议使用。

Posted Writes

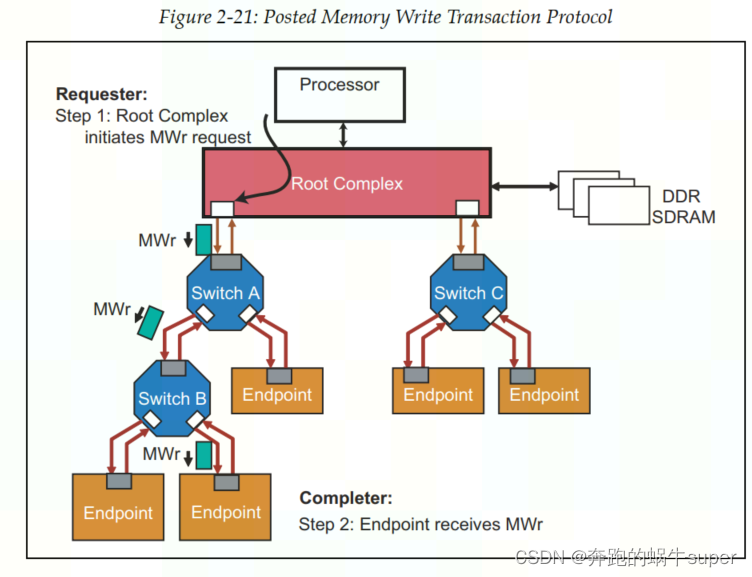

Memory Writes
PCIe中的Memory写操作都是Posted的，因此Requester并不需要来自Completer的Completion。
因此没有返回Completion，所以当发生错误时，Requester也不会知道。但是，此时Completer会将错误记录到日志（Log），然后向Root发送包含错误信息的Message。

Message Writes

和其他的几种类型不太一样，Message支持多种Routing方式。比如Requester可以将Message发送至一个指定的Completer，但是不管指定的Completer是不是Root，Root都会自动的收到来自任何一个Endpoint发送的Message。此外，当Requester是Root的时候，Requester还可以向所有的Endpoint进行广播发送Message。
Message机制的提出帮助PCIe总线省去了很多PCI总线中的边带信号。PCI中很多用于中断、功耗管理、错误报告的边带信号，在PCIe中都通过了Message来进行实现了。

Quality of Service (QoS)
PCIe总线设计之初，充分考虑到了音频和视频传输等这些对时间要求特别敏感的应用。为了保证这些特殊应用的数据包能够得到优先发送，PCIe Spec中为每一个包都分配了一个优先级，通过TLP的Header中的3位（即TC，Traffic Class）

TC值越大，表示优先级越高，对应的包也就会得到优先发送。一般来说，支持QoS（Quality of Service）的PCIe总线系统，对于每一个TC值都会有一个独立Virtual Channel（VC）与之对应。这个Virtual Channel实际上就是一个Buffer，用于缓存数据包。

数据链路层

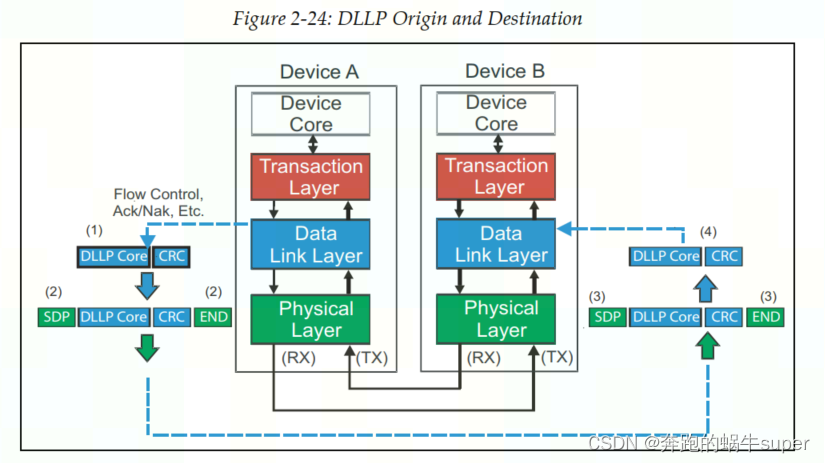

数据链路层不仅可以转发来自事务层的包（TLP），还可以直接向另一个相邻设备的数据链路层直接发送DLLP，比如应用于Flow Control和Ack/Nak的DLLP。如下图所示：

DLLP组装。
如上图，DLLP起源于数据链路层，并被接收器的数据链路层消耗。一个16位的CRC被添加到DLLP核心，以检查接收器的错误。DLLP内容被转发到物理层，物理层在数据包上附加一个Start和End字符，然后编码并使用所有可用的通道在链路上传输它。

DLLP拆卸。
当物理层接收到DLLP时，对比特流进行解码，并删除开始帧和结束帧字符。数据包的其余部分被转发到数据链路层，该层检查CRC错误，然后根据数据包采取适当的操作。数据链路层是DLLP的目的地，因此它不会被转发到事务层。

Ack/Nak

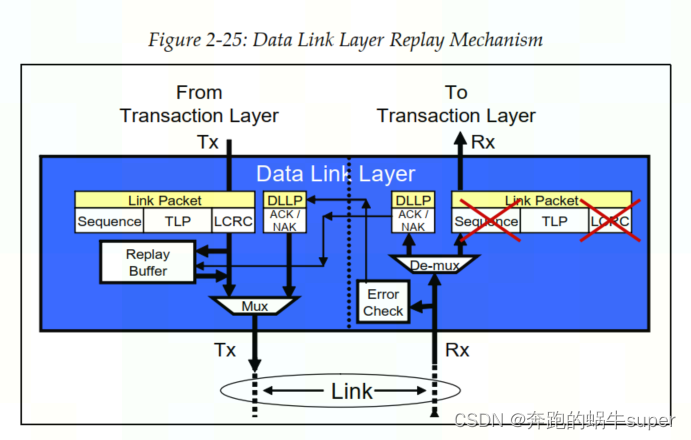

数据链路层还实现了一种自动的错误校正功能，即Ack/Nak机制。如下图所示，发送方会对每一个TLP在Replay Buffer中做备份，直到其接收到来自接收方的Ack DLLP，确认该DLP已经成功的被接受，才会删除这个备份。如果接收方发现TLP存在错误，则会向发送发发送Nak DLLP，然后发送方会从Replay Buffer中取出数据，重新发送该TLP。

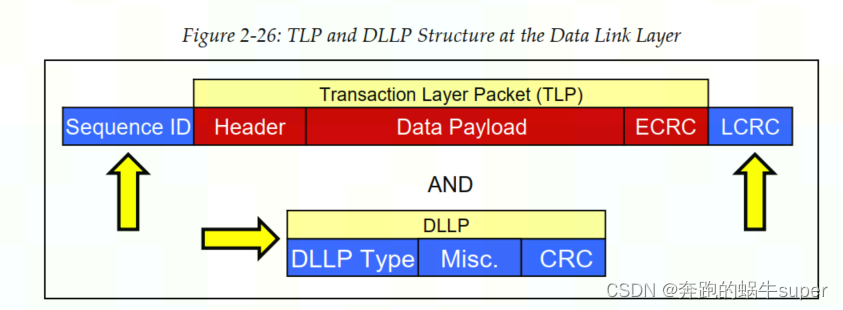

数据链路层的2种包
一种是只在数据链路层传输的DLLP
一种是转发来自事务层的TLP

链路层的第二个主要功能是流量控制。在上电或复位之后，该机制由数据链路层在硬件中自动初始化，然后在运行时更新。

最后，链路层也参与电源管理，因为DLLP用于与链路和系统电源状态相关的请求和握手进行通信。

物理层

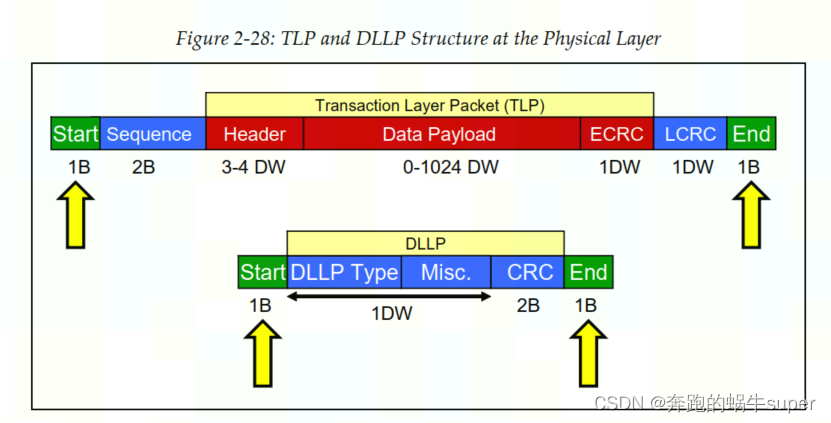

物理层处于PCIe体系结构中的最底层，所以无论是TLP还是DLLP都必须通过物理层完成收发操作。来自数据链路层的TLP和DLLP都会被临时放入物理层的Buffer中，并被加上起始字符（Start & End Characters），这些起始字符有的时候也被称为帧字符（Frame Characters）。具体如下图所示：

物理层完成的一个重要的功能就是8b/10b编码和解码（Gen1 & Gen2），Gen3及之后的PCIe则采用了128b/130b的编码和解码机制。

物理层的另一个重要的功能时进行链路（Link）的初始化和训练（Initialization & Training），且是完全自动的操作，并不需要人为的干预。完成链路的初始化和训练之后，便可以确定当前PCIe设备的一些基本属性：
• Link width
• Link data rate
• Lane reversal ‐ Lanes connected in reverse order
• Polarity inversion ‐ Lane polarity connected backward
• Bit lock per Lane ‐ Recovering the transmitter clock
• Symbol lock per Lane ‐ Finding a recognizable position in the bit‐stream
• Lane‐to‐Lane de‐skew within a multi‐Lane Link

PCIe物理层处理可以转发TLP和DLLP之外，还可以直接发送命令集（Ordered Sets）。之所以称其为命令集，是因为它并不是真正意义上的包（Packet），因为物理层不会为其添加起始字符（Start & End Characters）。并且命令集始于发送端的物理层，结束语接收端的物理层。虽然命令集没有起始字符，但是对于Gen1&Gen2版本的PCIe物理层来说，会为其添加一个叫做COM的字符作为开始字符，随后跟着三个或者更多的信息字符。

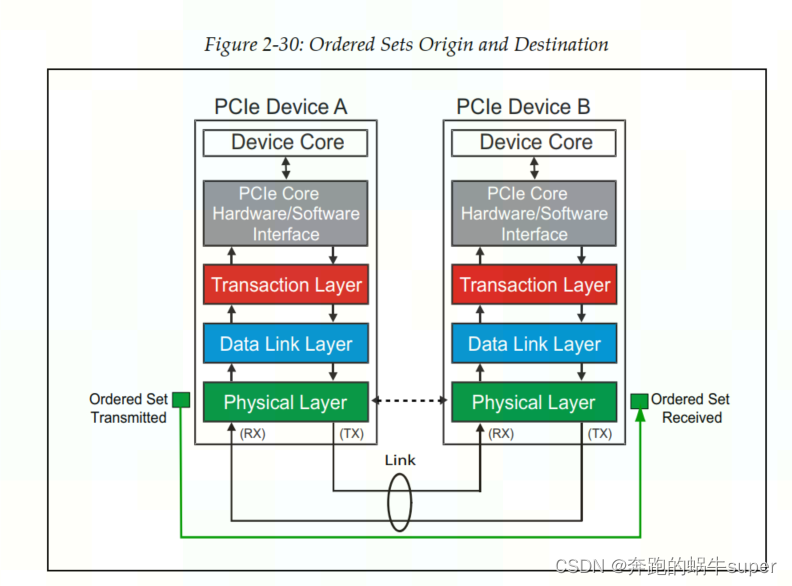

命令集（Ordered Sets）的收发示意图，如下图所示：

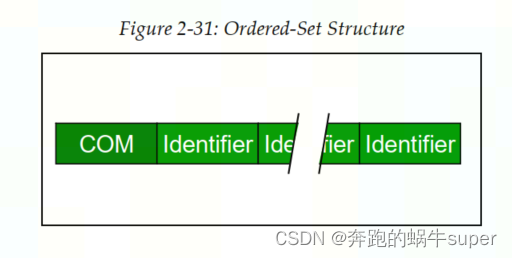

命令集（Ordered Sets）的结构图如下图所示：

命令集主要用于链路的训练操作（Link Training Process）。此外，命令集还用于链路进入或者退出低功耗模式的操作。

示例

现在，让我们通过一个示例来回顾整个Link协议，以说明从Requester发起内存读取请求到从Completer获得所请求的数据所发生的步骤。

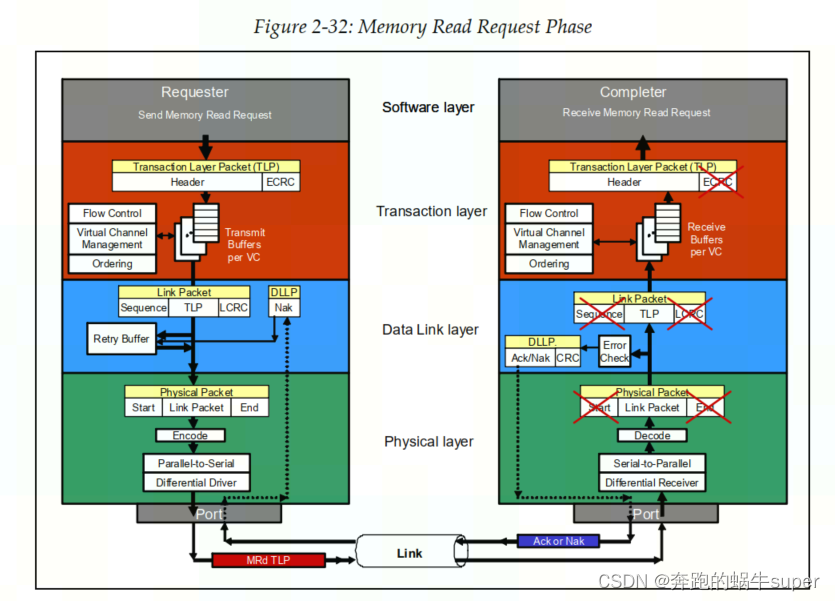

Memory Read Request

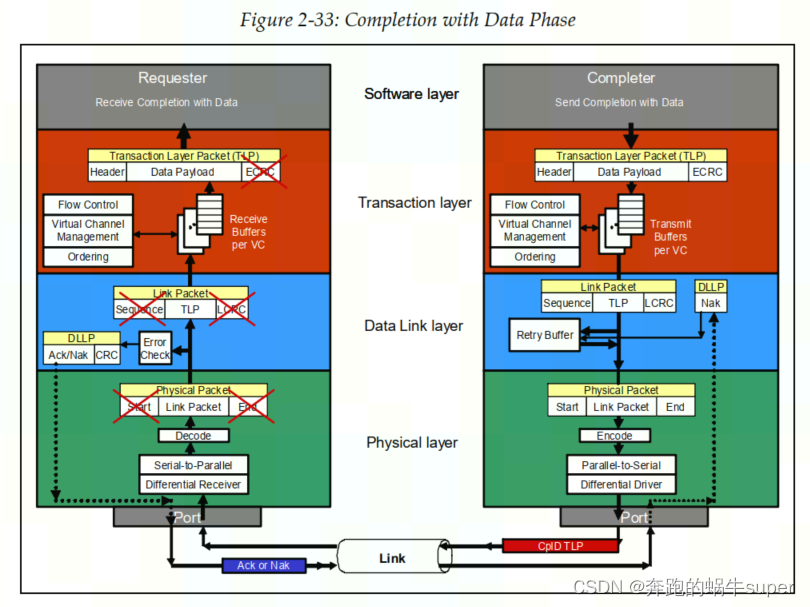

Completion with Data
