【ZYNQ】Vivado TCL脚本语言学习笔记

最新推荐文章于 2024-10-11 22:11:18 发布
原创 最新推荐文章于 2024-10-11 22:11:18 发布 · 1.7k 阅读 · 19 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#学习 #fpga开发

目录

前言

这篇笔记主要是通过led_shift_count例程中的design.tcl文件以及run.tcl文件进行的相关学习与总结。

design.tcl文件

首先配置Tcl加载文件的路径
在这里插入图片描述

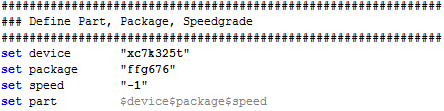

设定开发板型号、封装、速度方式，在编译之前先确定芯片的型号是否对应
在这里插入图片描述

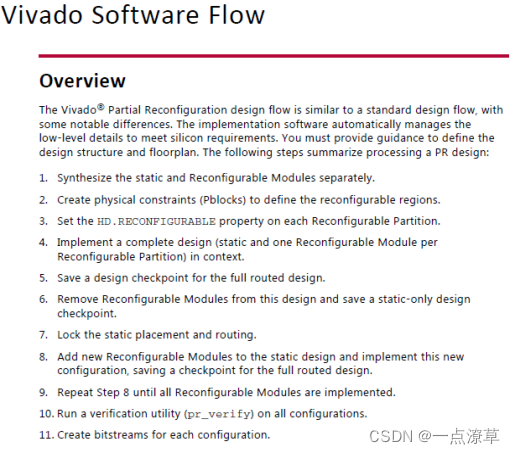

基本配置完成后，下面开始建立仿真流程，按照UG909文档关于可重构文件生成流程的描述执行Tcl脚本.
在这里插入图片描述
对静态文件和可重构文件执行宏打开
在这里插入图片描述
定义dcp综合文件生成方式
在这里插入图片描述

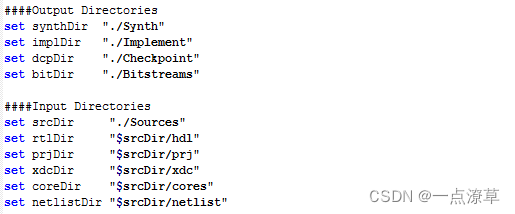

定义文件输出路径
在这里插入图片描述
区分可重构区域，这里包括了四个脚本文件
