译码器
1. 简介
- 译码器是将每个输入的二进制代码译成对应的输出高、低电平信号,和编码器逆过程。
- 常用的译码器分为二进制译码器、二-十进制译码器和显示译码器
2. 二进制译码器
- 二进制译码器:即将N位二进制代码译成 2 N 2^{N} 2N个高低电平信号,称为N线- 2 N 2^{N} 2N线译码器。如 N = 3 N=3 N=3,则可译 2 N = 8 2^{N} =8 2N=8个高低电平信号,称为3线-8线译码器
- 图为3线-8线译码器的框图。其中:
A
2
~
A
0
A_{2} ~A_{0}
A2~A0是二进制代码输入端;
Y
7
~
Y
0
Y_{7} ~Y_{0}
Y7~Y0 为信号输出端
2.1 真值表和输出逻辑表达式
-

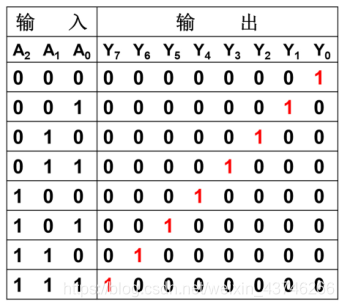

真值表
-
逻辑表达式
Y 0 = A 2 ′ A 1 ′ A 0 ′ = m 0 Y_{0}=A_{2}'A_{1}'A_{0}'=m_{0} Y0=A2′A1′A0′=m0
Y 1 = A 2 ′ A 1 ′ A 0 = m 1 Y_{1}=A_{2}'A_{1}'A_{0}=m_{1} Y1=A2′A1′A0=m1
Y 2 = A 2 ′ A 1 A 0 ′ = m 2 Y_{2}=A_{2}'A_{1}A_{0}'=m_{2} Y2=A2′A1A0′=m2
Y 3 = A 2 ′ A 1 A 0 = m 3 Y_{3}=A_{2}'A_{1}A_{0}=m_{3} Y3=A2′A1A0=m3
Y 4 = A 2 A 1 ′ A 0 ′ = m 4 Y_{4}=A_{2}A_{1}'A_{0}'=m_{4} Y4=A2A1′A0′=m4
Y 5 = A 2 A 1 ′ A 0 = m 5 Y_{5}=A_{2}A_{1}'A_{0}=m_{5} Y5=A2A1′A0=m5
Y 6 = A 2 A 1 A 0 ′ = m 6 Y_{6}=A_{2}A_{1}A_{0}'=m_{6} Y6=A2A1A0′=m6
Y 7 = A 2 A 1 A 0 = m 7 Y_{7}=A_{2}A_{1}A_{0}=m_{7} Y7=A2A1A0=m7 -
所以也称为最小项译码器(最小项:按照普通二进制进位写下去)
2.2 逻辑电路的实现

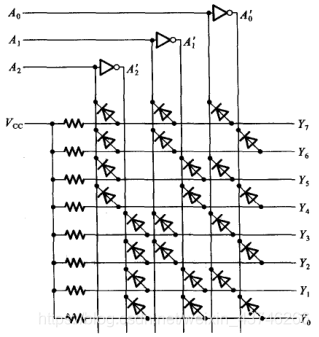

采用二极管与门阵列实现
设
V
c
c
=
5
V
Vcc=5V
Vcc=5V,输入信号的高低电平为
3
V
3V
3V和
0
V
0V
0V,二极管导通压降为
0.7
V
0.7V
0.7V
- 分析:二极管的正极都通过电阻与 V C C V_{CC} VCC相连,只要有一个二极管导通,则与之相连的 Y Y Y就输出低电平,只有三个同时截止时, Y Y Y才输出高电平,比如 A 2 A 1 A 0 = 010 A_{2}A_{1}A_{0}=010 A2A1A0=010时, Y 2 = 1 Y_{2}=1 Y2=1
- 特点:
(1)优点是电路比较简单。
(2)缺点是电路的输入电阻低输出电阻高。
(3)另外存在输出电平移动问题。(二极管有压降)
(4)通常用在中大规模的集成电路中

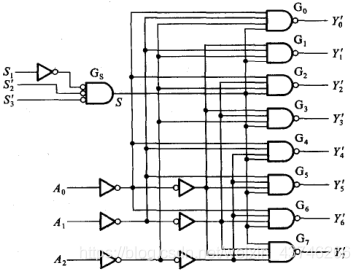

CMOS门实现
附加控制端:S 1 ,S 2 和S 3 ;
输入端:A 0 ,A 1 和A 2 ;
输出端低电平有效

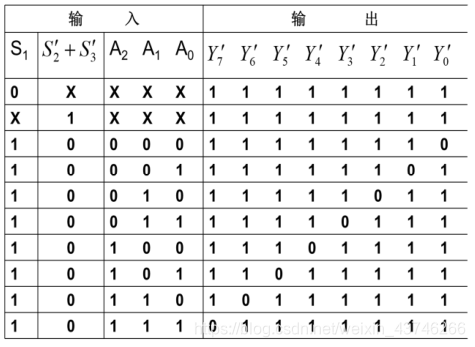

- 真值表
S = S 3 S 2 S 1 S = S_{3}S_{2}S_{1} S=S3S2S1
- 当附加控制端 S 1 = 0 S_{1} =0 S1=0或者 S 2 ′ + S 3 ’ = 1 S_{2}'+S_{3}’=1 S2′+S3’=1时,译码器被禁止工作,输出端状态全部为高电平
- 当 S 1 = 1 , S 2 ′ + S 3 ′ = 0 S_{1} =1,S_{2}' + S_{3}' =0 S1=1,S2′+S3′=0时,译码器处于工作状态
Y i ′ = ( S m i ) ′ Y_{i}'=(Sm_{i})' Yi′=(Smi)′
- 此译码器也是数据分配器,当 S 2 ′ S_{2} ' S2′ 和 S 3 ′ S_{3}' S3′为0,数据1由 S 1 S_{1} S1输入
- 0输出位置由 A 2 A 1 A 0 A_{2}A_{1}A_{0} A2A1A0来确定
2.3 拓展
试用两片3线-8线译码器74HC138组成4线-16线译码器,将输出的4位二进制代码
D
3
D
2
D
1
D
0
D_{3} D_{ 2} D_{ 1} D_{ 0}
D3D2D1D0 译成16个独立的低电平信号
Z
0
′
~
Z
15
′
Z_{ 0}' ~ Z_{ 15}'
Z0′~Z15′
解:需要4个输入地址线,故要除了74HC138的3个输入端外,还要利用附加控制端,根据74HC138功能表,利用附加控制输入端的特点(如下图),当
S
1
=
1
S_{1}=1
S1=1且
S
2
′
+
S
3
’
=
0
S_{2}'+S_{3}’=0
S2′+S3’=0,由第一片输出,当
S
2
′
+
S
3
’
=
1
S_{2}'+S_{3}’=1
S2′+S3’=1第二片输出

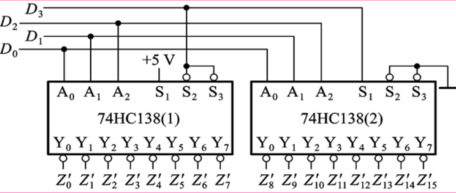

最后电路如下图
3. 二-十进制译码器
-
二-十进制译码器就是将10个BCD代码(8421)译成10个高低电平的输出信号
-
BCD 码 以 外 的 伪 码(1010~1111),输出均无低电平信号产生 74HC42即为二-十进制的译码器
-
其内部逻辑图如图所示
-
其输出端逻辑式为 Y I ′ = m i ′ ( i = 0...9 ) Y_{I}'=m_{i}'(i=0...9) YI′=mi′(i=0...9)
4. 用译码器设计组合逻辑电路
- 基本原理:由于译码器的输出为最小项取反,而逻辑函数可以写成最小项之和的形式,故可以利用附加的门电路和译码器实现逻辑函数
4.1 实现特定的逻辑表达式
利用74HC138设计一个多输出的组合逻辑电路,输出逻辑函数式为
Z
1
=
A
C
′
+
A
′
B
C
+
A
B
′
C
Z_{1} = AC'+A'BC+AB'C
Z1=AC′+A′BC+AB′C
Z
2
=
B
C
+
A
′
B
′
C
Z_{2}=BC+A'B'C
Z2=BC+A′B′C
Z
3
=
A
′
B
+
A
B
′
C
Z_{3}=A'B+AB'C
Z3=A′B+AB′C
Z
4
=
A
′
B
C
′
+
B
′
C
′
+
A
B
C
Z_{4}=A'BC'+B'C'+ABC
Z4=A′BC′+B′C′+ABC
4.1.1 逻辑函数转换
-
化成最小项之和
Z 1 = A C ′ + A ′ B C + A B ′ C Z_{1} = AC'+A'BC+AB'C Z1=AC′+A′BC+AB′C
= A ( B + B ′ ) C ′ + A ′ B C + A B ′ C =A(B+B')C'+A'BC+AB'C =A(B+B′)C′+A′BC+AB′C
= A B C ′ + A B ′ C ′ + A ′ B C + A B ′ C =ABC'+AB'C'+A'BC+AB'C =ABC′+AB′C′+A′BC+AB′C
= m 3 + m 4 + m 5 + m 6 =m_{3}+m_{4}+m_{5}+m_{6} =m3+m4+m5+m6
同样的道理,得到下面的式子:
Z 2 = m 1 + m 3 + m 7 Z_{2}=m_{1}+m_{3}+m_{7} Z2=m1+m3+m7
Z 3 = m 2 + m 3 + m 5 Z_{3}=m_{2}+m_{3}+m_{5} Z3=m2+m3+m5
Z 4 = m 0 + m 2 + m 4 + m 7 Z_{4}=m_{0}+m_{2}+m_{4}+m_{7} Z4=m0+m2+m4+m7 -
化成最小项的取反
利用反演定理:
Z 1 = ( m 3 ′ m 4 ′ m 5 ′ m 6 ′ ) ′ Z_{1} =(m_{3}'m_{4}'m_{5}'m_{6}')' Z1=(m3′m4′m5′m6′)′
Z 2 = ( m 1 ′ m 3 ′ m 7 ′ ) ′ Z_{2}=(m_{1}'m_{3}'m_{7}')' Z2=(m1′m3′m7′)′
Z 3 = ( m 2 ′ m 3 ′ m 5 ′ ) ′ Z_{3}=(m_{2}'m_{3}'m_{5}')' Z3=(m2′m3′m5′)′
Z 4 = ( m 0 ′ m 2 ′ m 4 ′ m 7 ′ ) ′ Z_{4}=(m_{0}'m_{2}'m_{4}'m_{7}')' Z4=(m0′m2′m4′m7′)′
4.1.2 得到电路图
4.2 实现全减器
试利用74HC138及与非门实现全减器,设A为被减数,B为减数, C I C_{I} CI 为低位的借位,D为差, C O C_{O} CO 为向高位的借位

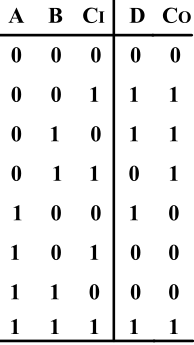

- 写出真值表
- 写出逻辑表达式并化简
D = ( m 1 m 2 ′ m 4 ′ m 7 ) ′ D=(m_{1}m_{2}'m_{4}'m_{7})' D=(m1m2′m4′m7)′

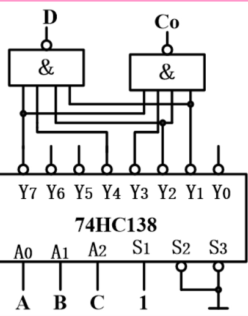

C = ( m 1 m 2 ′ m 3 ′ m 7 ) ′ C=(m_{1}m_{2}'m_{3}'m_{7})' C=(m1m2′m3′m7)′ - 电路图
5. 显示译码器
显示译码器:七段字符显示器,即用七段字符显示0~9个十进制数码,常用的七段字符显示器有半导体数码管和液晶显示器两种
5.1 半导体数码管(LED七段显示器)
(1)半导体数码管每段都是一个发光二极管(LED),材料不同,LED发出光线的波长不同,其发光的颜色也不一样

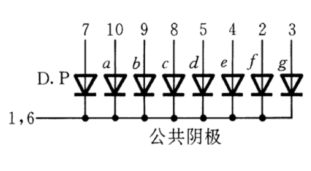

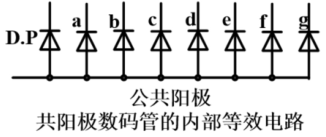

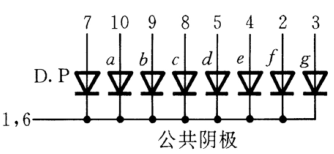

(2)半导体数码管分共阴极和共阳极两类,S201A属于共阴极类型,因为从内部电路上看,其各发光二极管的阴极是接在一起的。当外加高电平时,发光二极管亮,故高电平有效。而共阳极则阳极连在一起,故低电平有效。
(3)导体数码管的优点是工作电压低,体积小、寿命长、可靠性高、响应时间短、亮度高等。缺点为工作电流大(10mA)
5.2 液晶显示器(LCD显示器)
(1)液晶是一种既有液体的流动性又具有光学特性的有机化合物。它的透明度和呈现的颜色是受外加电场的影响,利用这一点做成七段字符显示器
(2)工作原理:七段液晶电极也排列成8字形,当没有外加电场时,由于液晶分子整齐地排列,呈透明状态,射入的光线大部分被返回,显示器呈白色;当有外加电场,并且选择不同的电极组合并加以电压,由于液晶分子的整齐排列被破坏,呈浑浊状态,射入的光线大部分被吸收,故呈暗灰色,可以显示出各种字符来
(3)液晶显示器的最大优点是功耗极低,工作电压也低,但亮度很差,另外它的响应速度较低。一般应用在小型仪器仪表中
【就是我们之前用的计算器,是利用入射光线,太暗看不到】
5.3 BCD-七段译码器
七段数码管需要驱动电路,使其点亮。驱动电路可以是TTL电路或者CMOS电路,其作用是将BCD代码转换成数码管所需要的驱动信号,共阳极数码管需要低电平驱动;共阴极数码管需要高电平驱动
以共阴极为例子,需要高电平驱动:

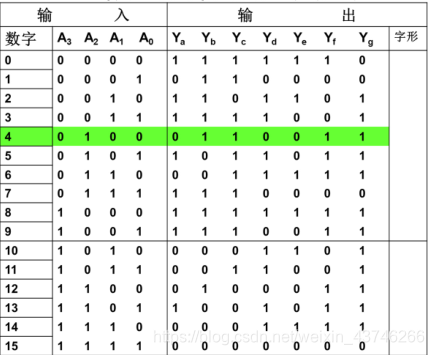

真值表

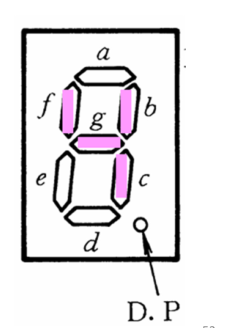

例如当要显示4(输入0100)时,需要电量bcfg四根二极管,所以对应的输出为高电平
化简得逻辑表达式
利用卡诺图圈零取反
得到逻辑表达式:
电路图

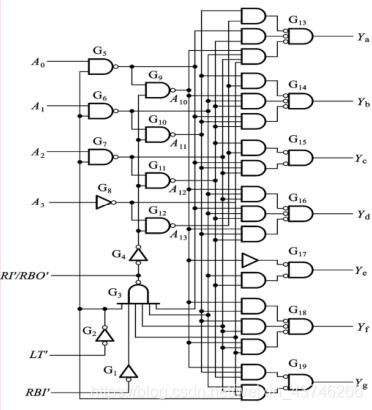

按照逻辑添加一些控制输入端得到下面的电路:
- 灯测试输入端LT’:当LT’=0 时,Ya ~ Yg全部置为1,使得数码管显示“8”
- 灭零输入RBI’:当 A 3 A 2 A 1 A 0 = 0000 A_{ 3} A _{2} A_{ 1} A_{ 0} =0000 A3A2A1A0=0000时,若RBI’=0,Ya~Yg全部置为0,灭灯
- 灭灯输入/灭零输出RI’/RBO’:当做为输入端时,若RI’/RBO’=0,无论输入
A
3
A
2
A
1
A
0
A_{ 3} A _{2} A_{ 1} A_{ 0}
A3A2A1A0为何种状态,数码管熄灭,称灭灯输入控制端; 当做为输出端时,
只有当 A 3 A 2 A 1 A 0 = 0000 A_{ 3} A _{2} A_{ 1} A_{ 0} =0000 A3A2A1A0=0000,且灭零输入信号RBI’=0时,RI’/RBO’=0,输入称灭零输出端:因此RI’/RBO’=0表示译码器将本来应该显示的零熄灭了
【这一部分本人有点模糊,需要再修改】
