中望3D2022 香皂盒的零件建模

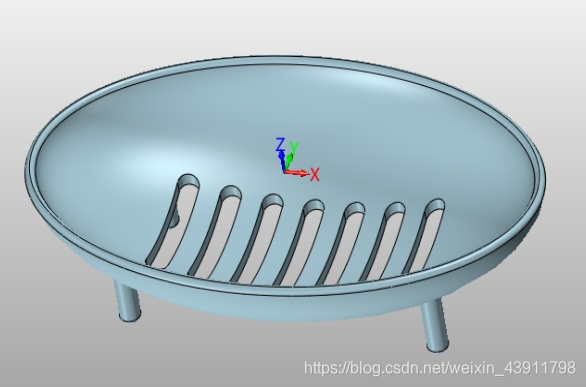

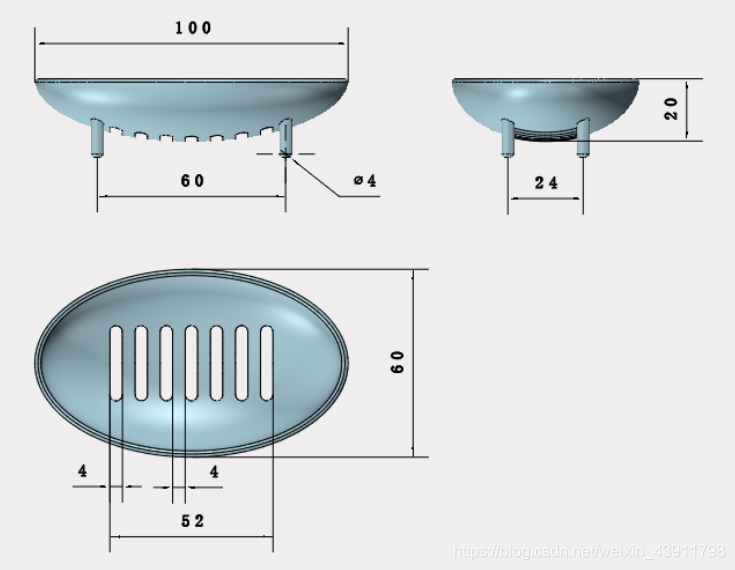

香皂盒的基本主体由半个椭球体构成

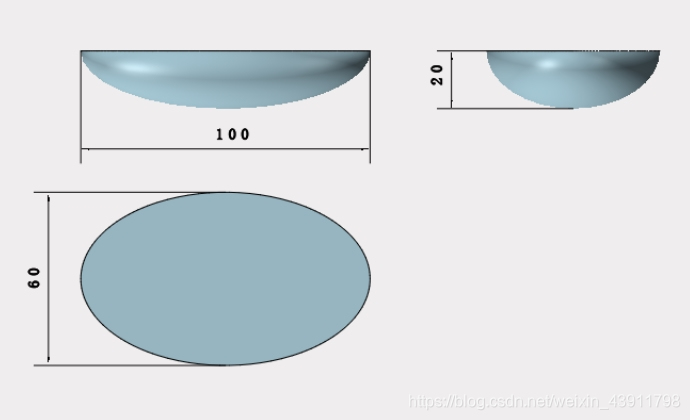

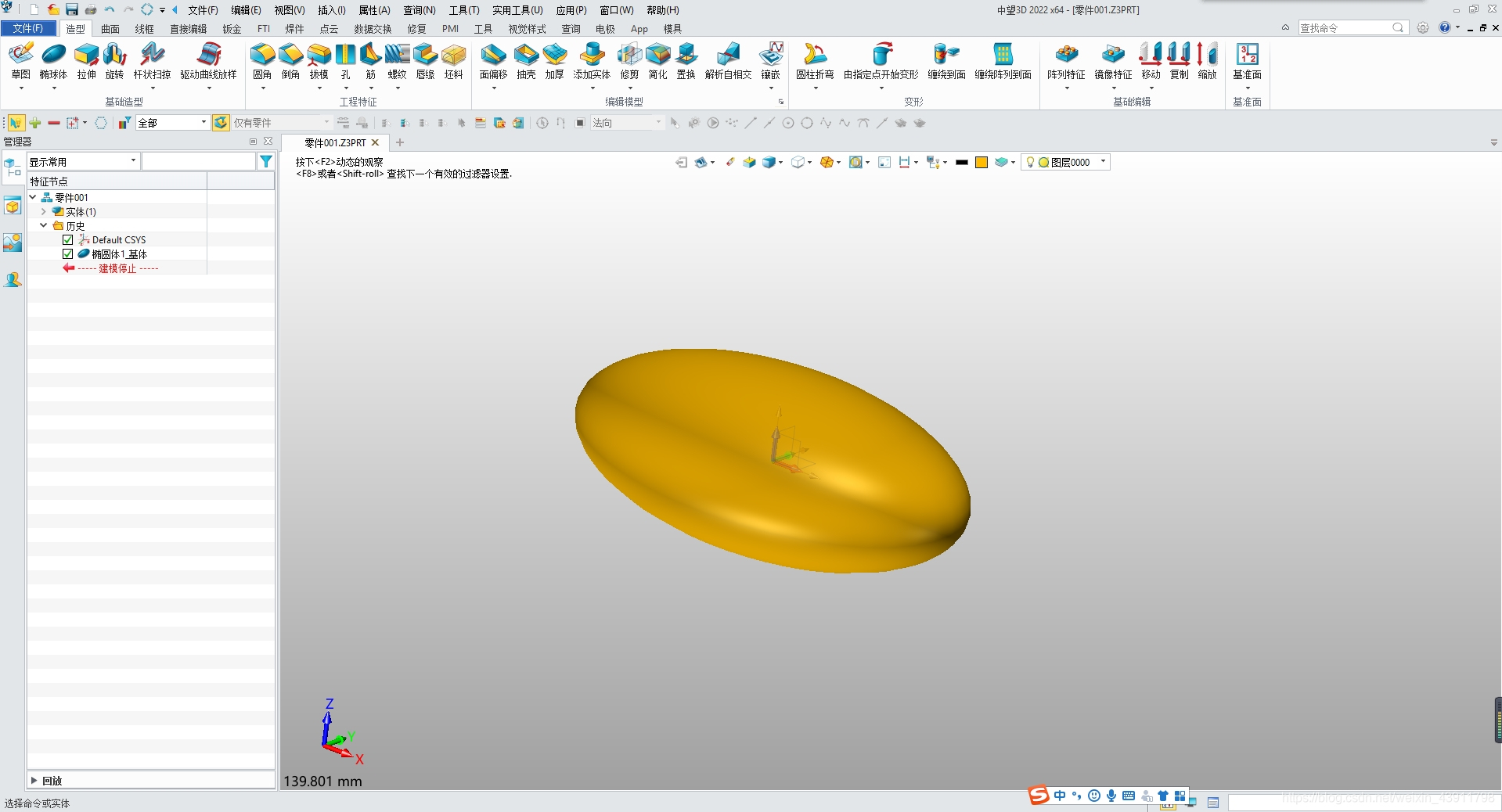

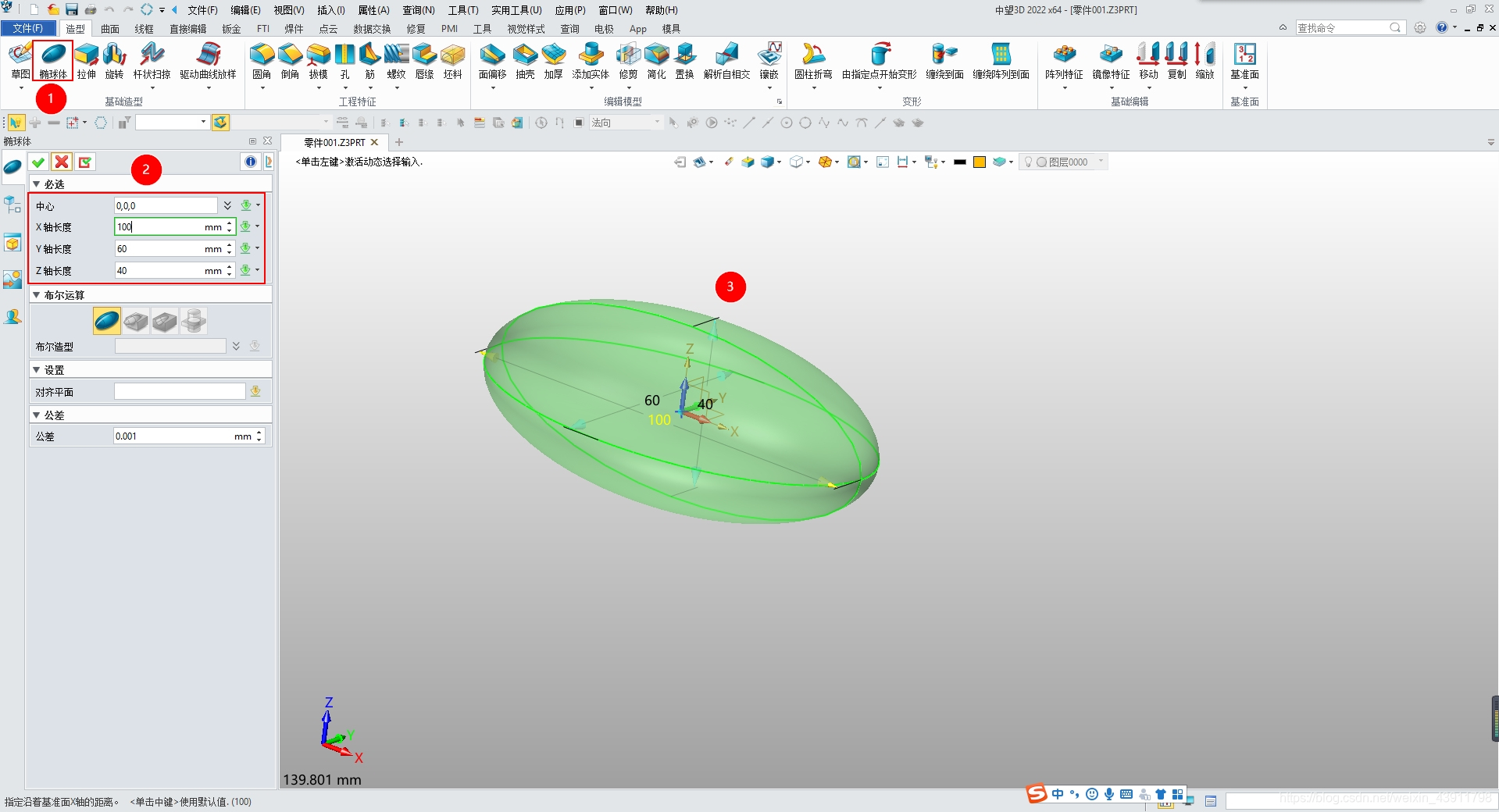

1.单击椭球体按钮，绘制椭球体，中心选择0,0,0，X轴长度设置为100，Y轴长度设置为60，Z轴长度设置为40，如下图所示。

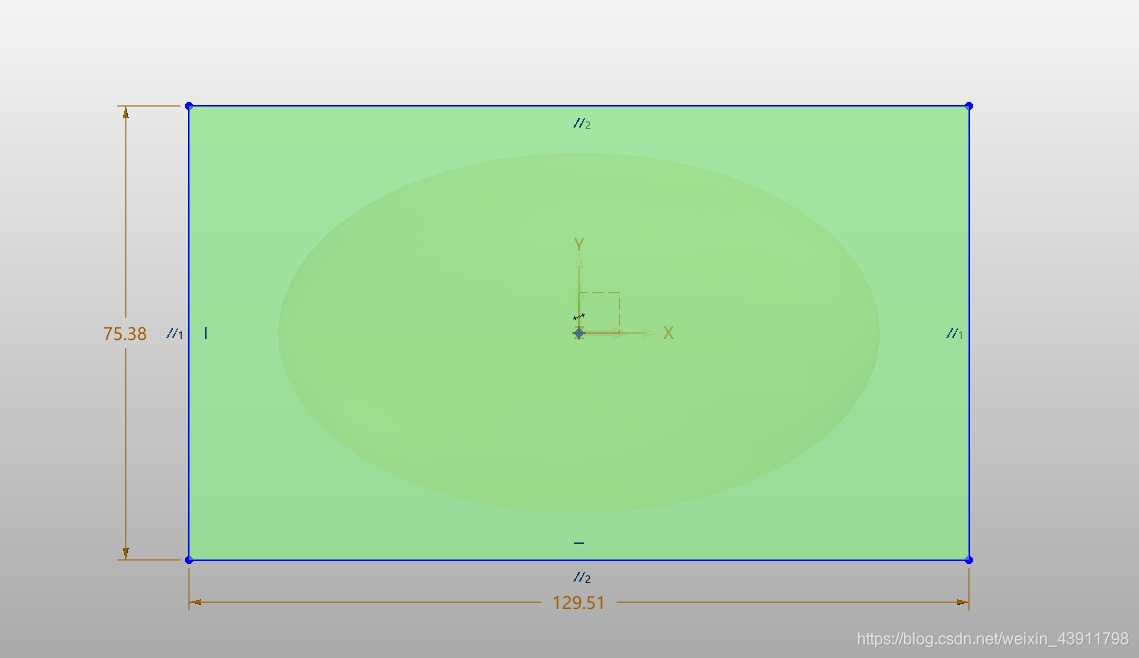

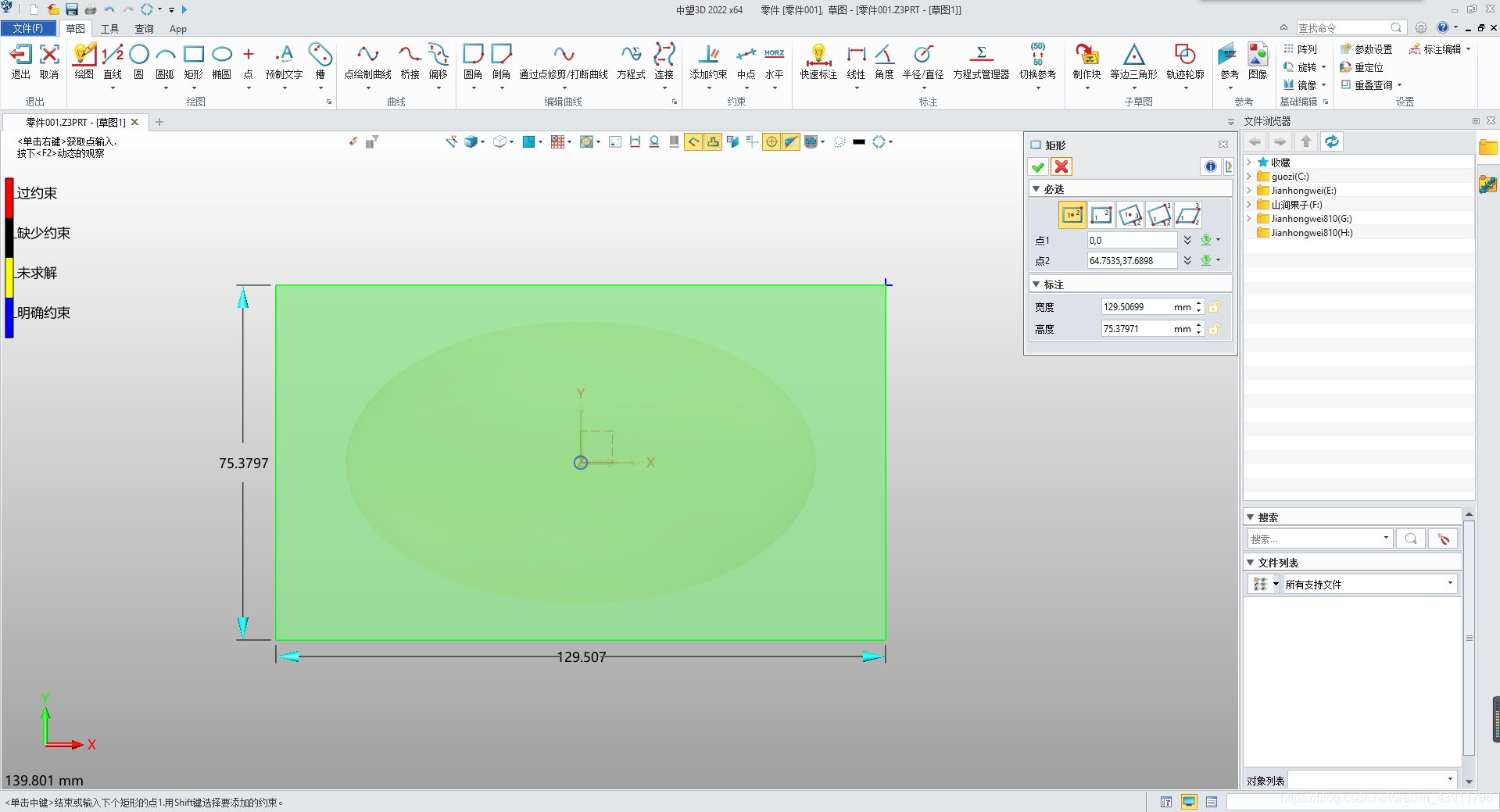

2.选择“XY”平面，新建草图，进入草图界面，绘制草图，如下图所示，矩形的尺寸不限，其他图形也可以，只要求大于椭圆即可。

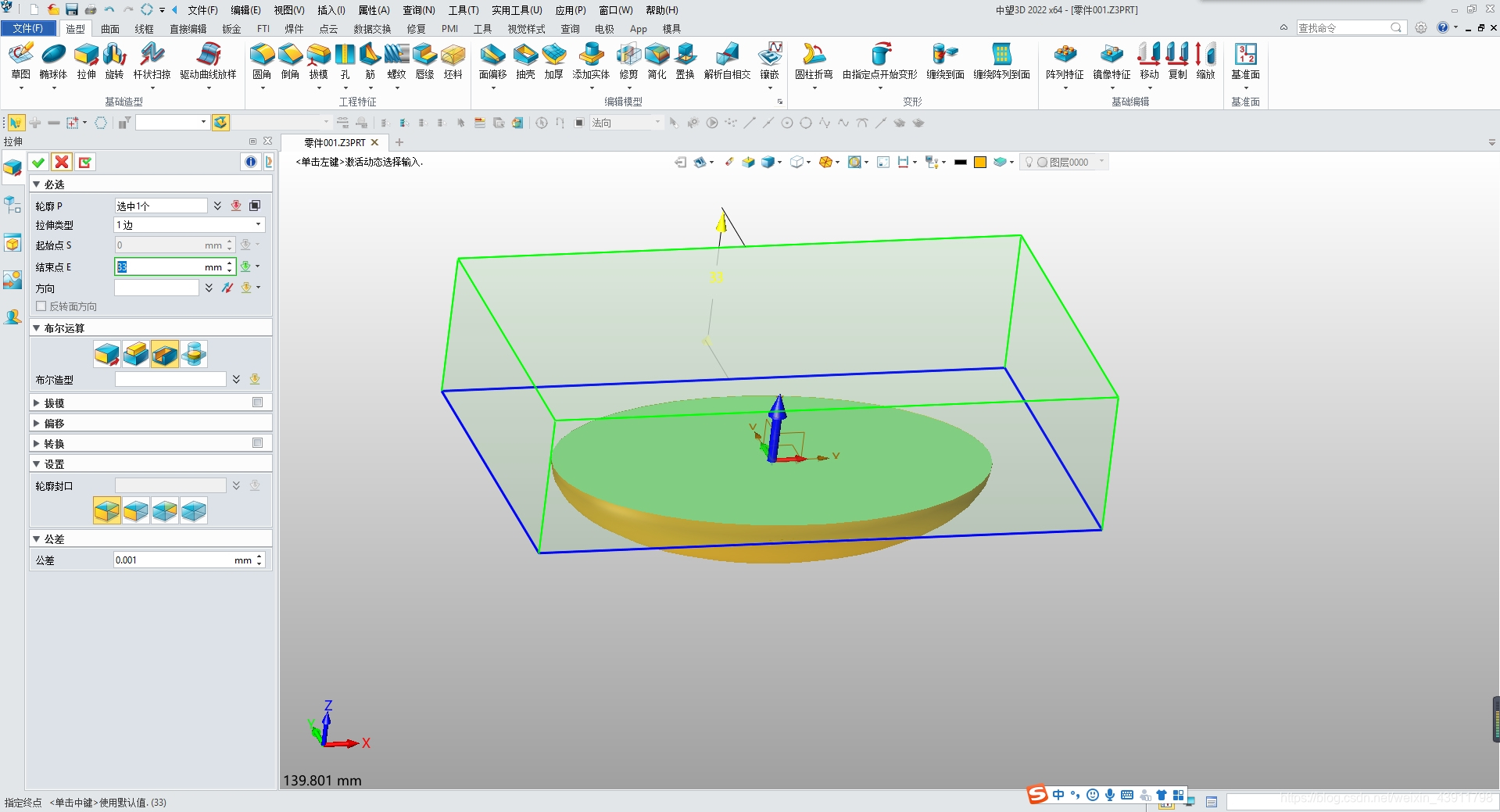

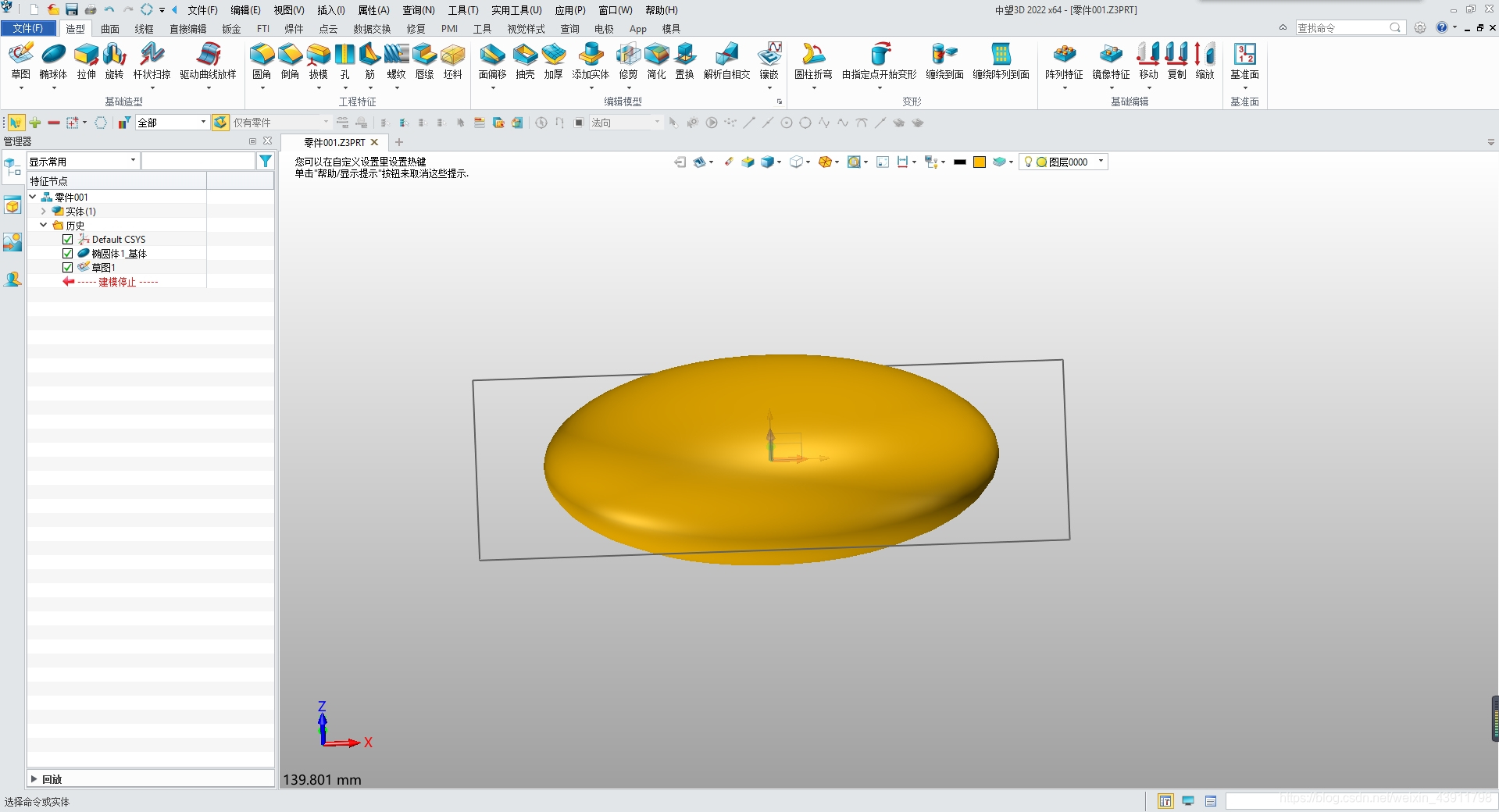

3.单击退出按钮，退出草图环境。单击拉伸按钮，选择上一步骤中所画的草图，如下图所示，此时，拉伸类型为1边，布尔运算选择减运算，向Z轴正方向拉伸切除，拉伸长度不限，大于需要切除的部分即可。

得到香皂盒的基本造型

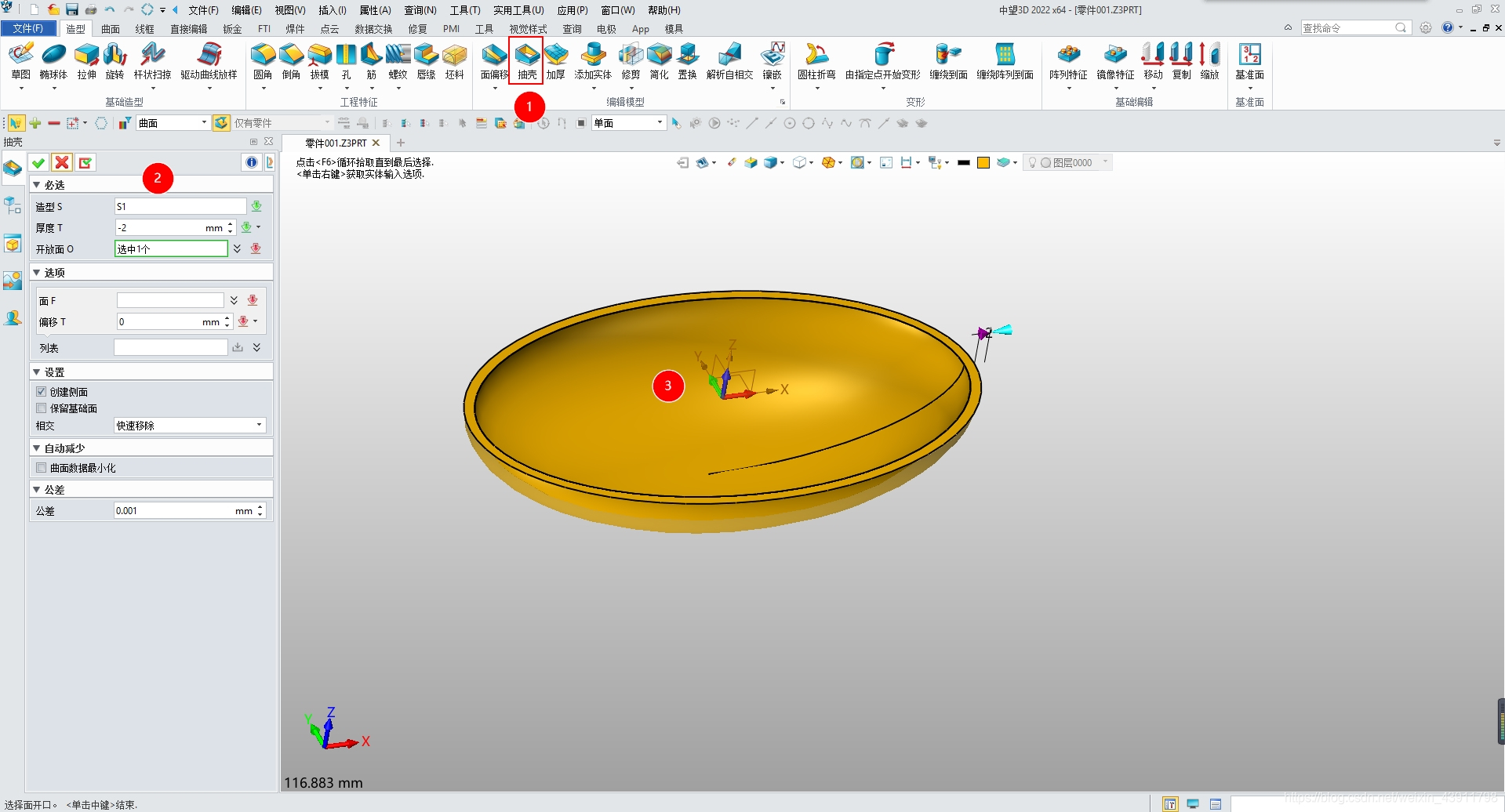

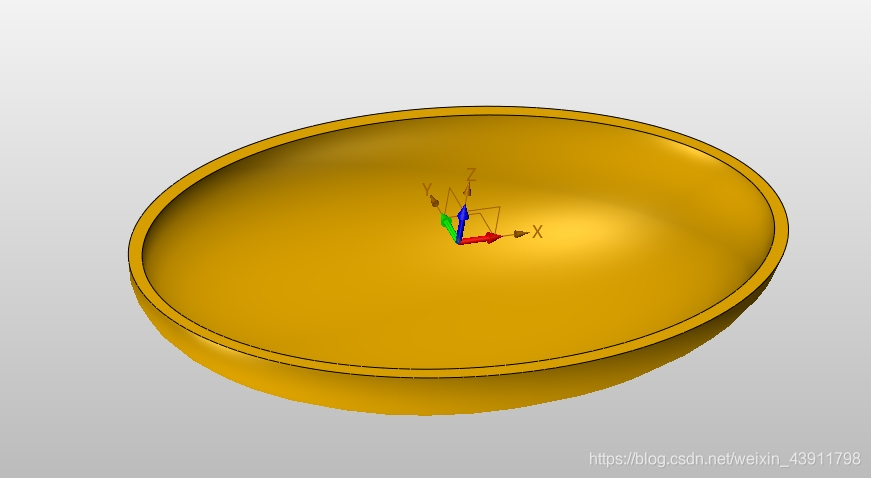

4.单击抽壳按钮，出现如下图所示的对话框，选择上一任务中所画的造型，厚度为“-2”，开放面选择如下图中所示的面。

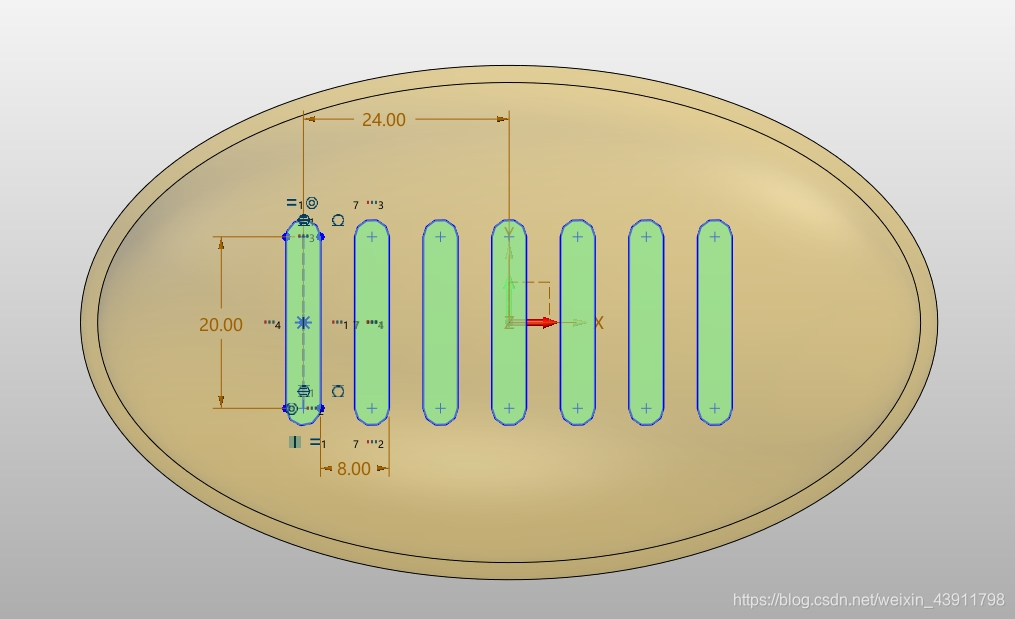

5.选择“XY”平面创建草图，进入草图界面。单击槽按钮，在任意位置绘制图形，直径设置为4，如下图所示。并约束其尺寸和位置，使其位置、尺寸正确，如下图所示。

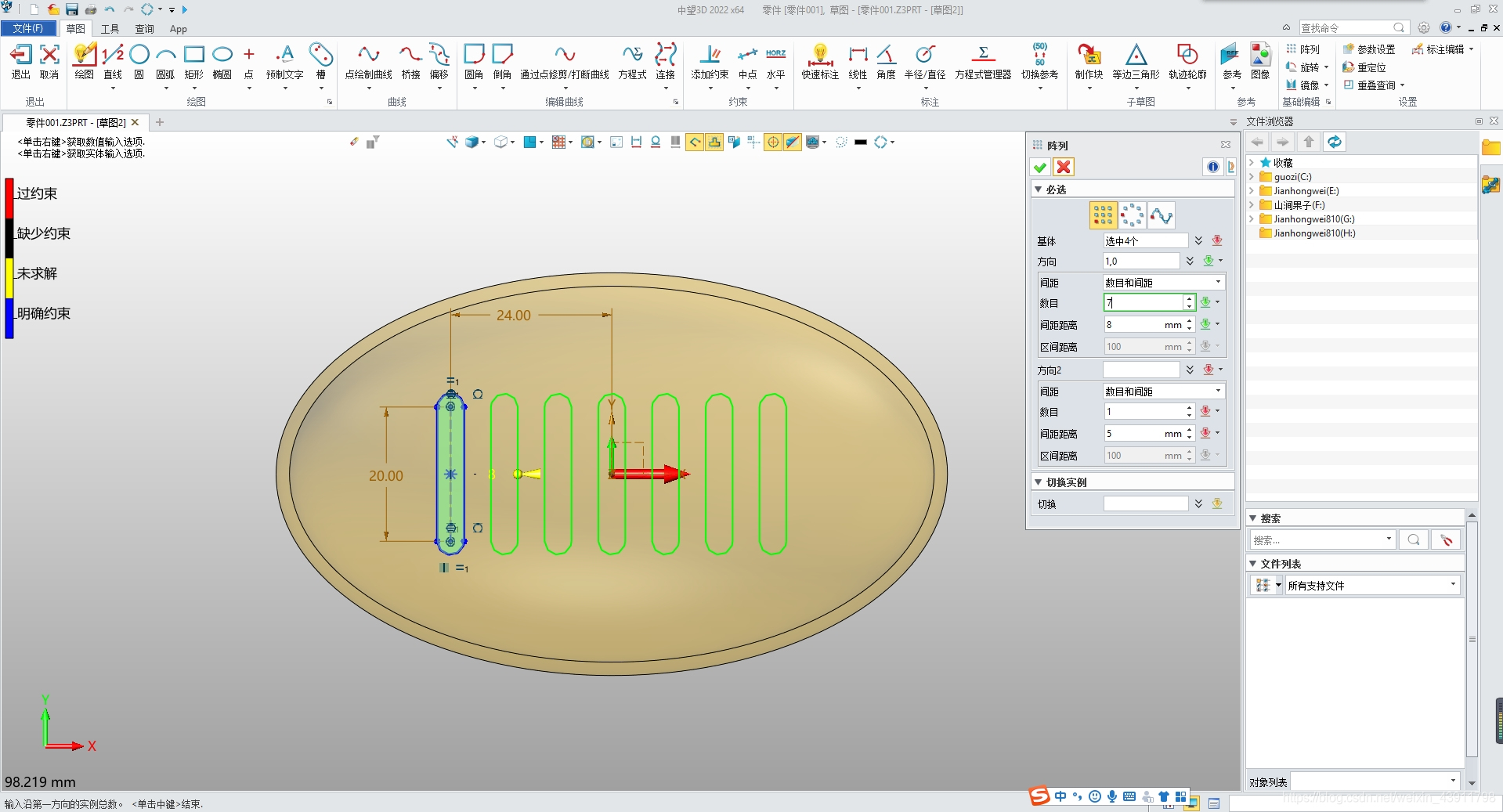

6.单击线性阵列，方向选择X轴正方向，数目为7，间距距离为8，如下图所示。

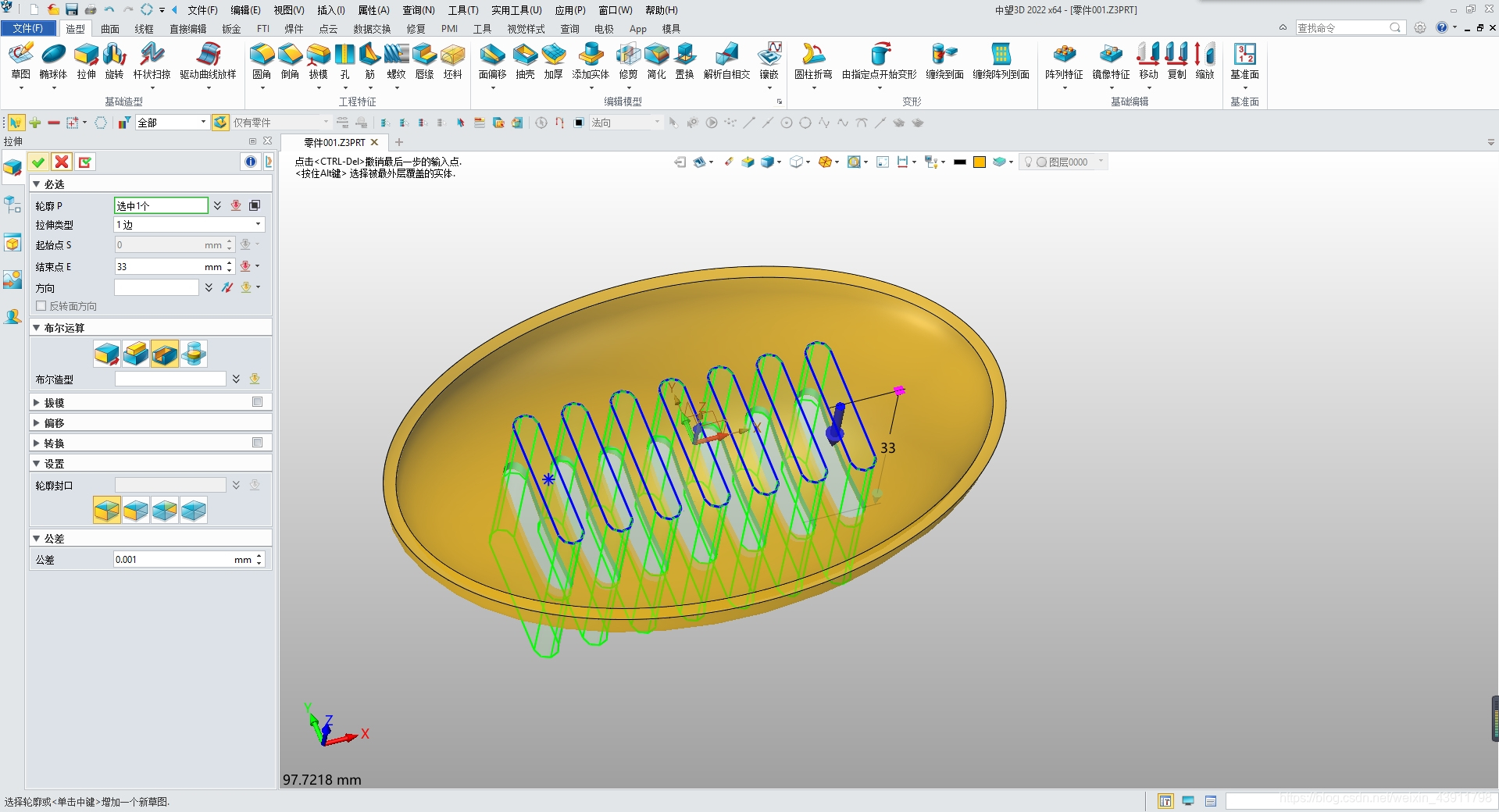

7.单击退出按钮退出草图，拉伸该草图，如下图所示，注意此时布尔运算选择相减，拉伸的终点、起点位置不限，只要穿过该图形即可，最终所得的图形如下图所示。

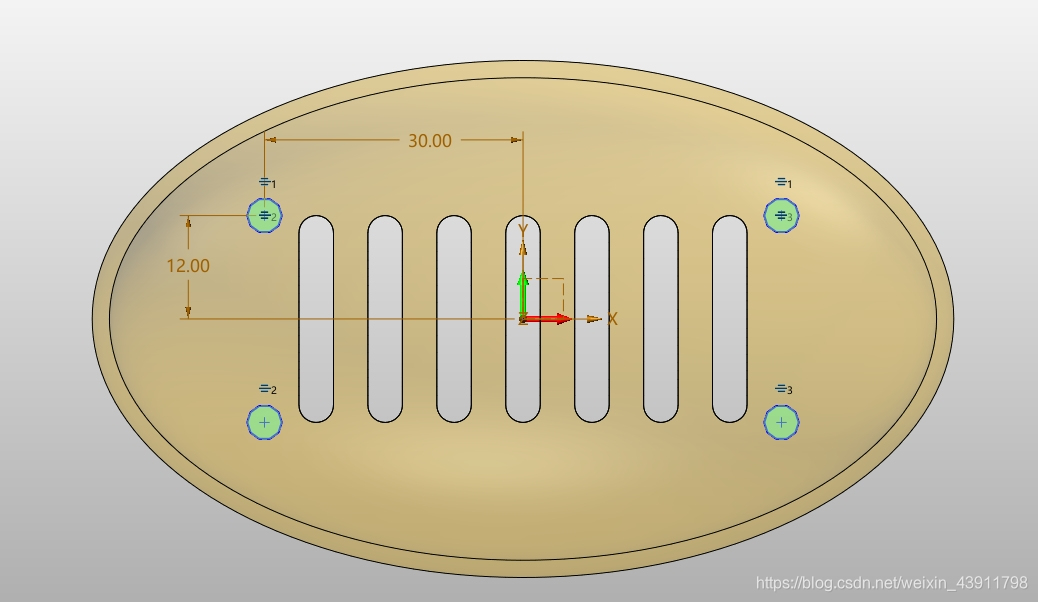

8.选择“XY”平面创建草图，进入草图界面，绘制如下图所示的草图，小圆直径为4。

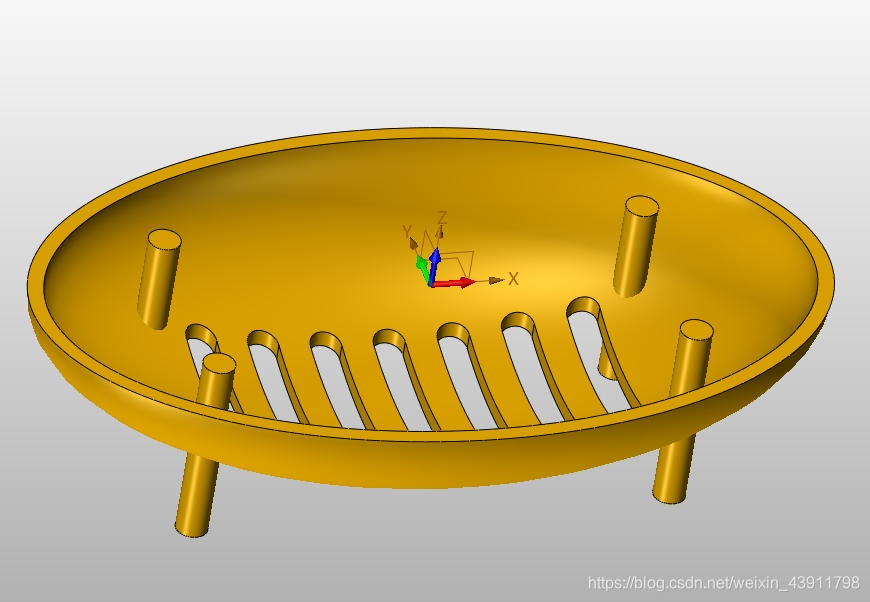

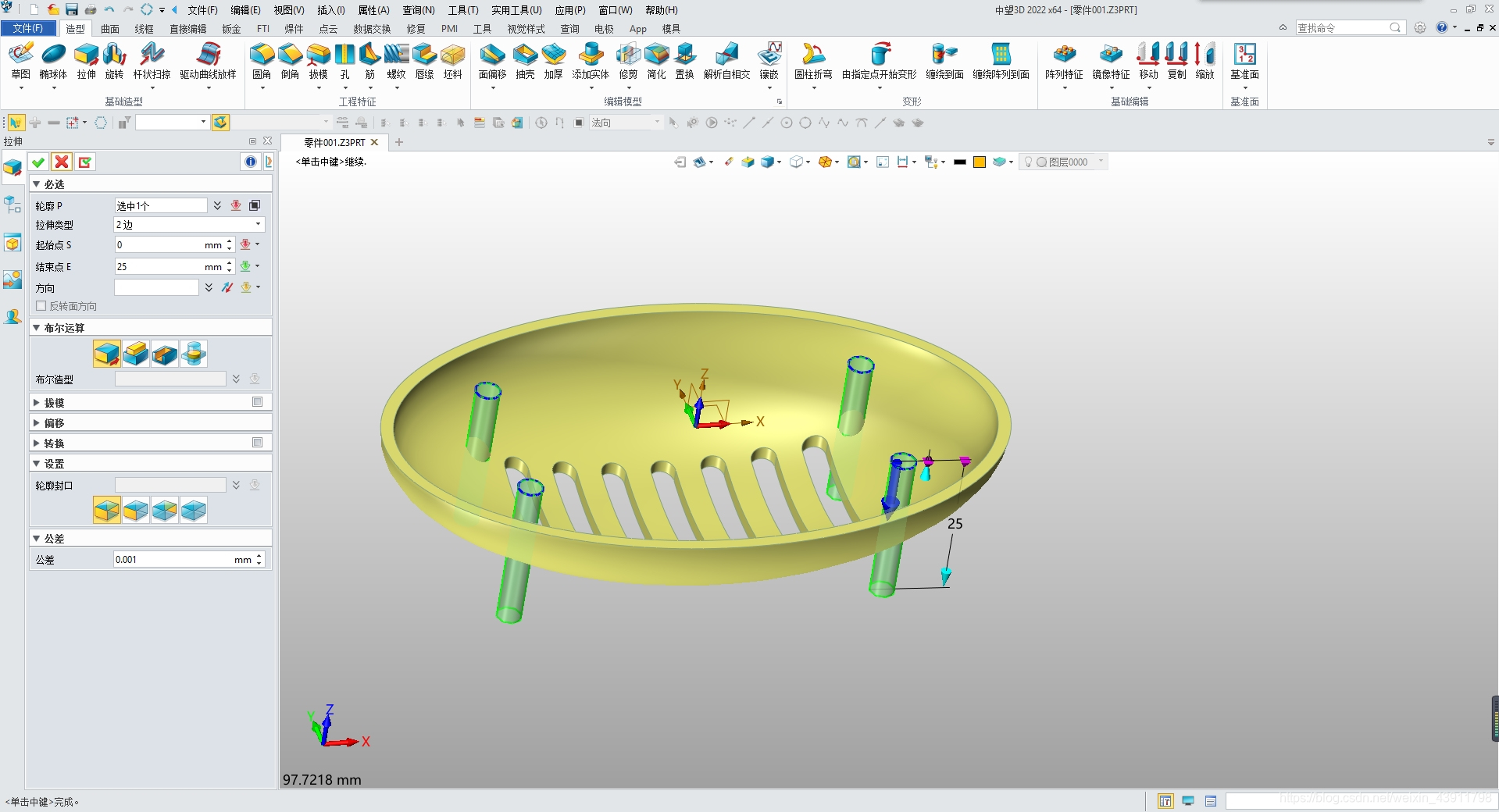

9.单击退出按钮退出草图，拉伸该草图，如下图所示，注意，此时不选择布尔运算，拉伸的结束点为-25。

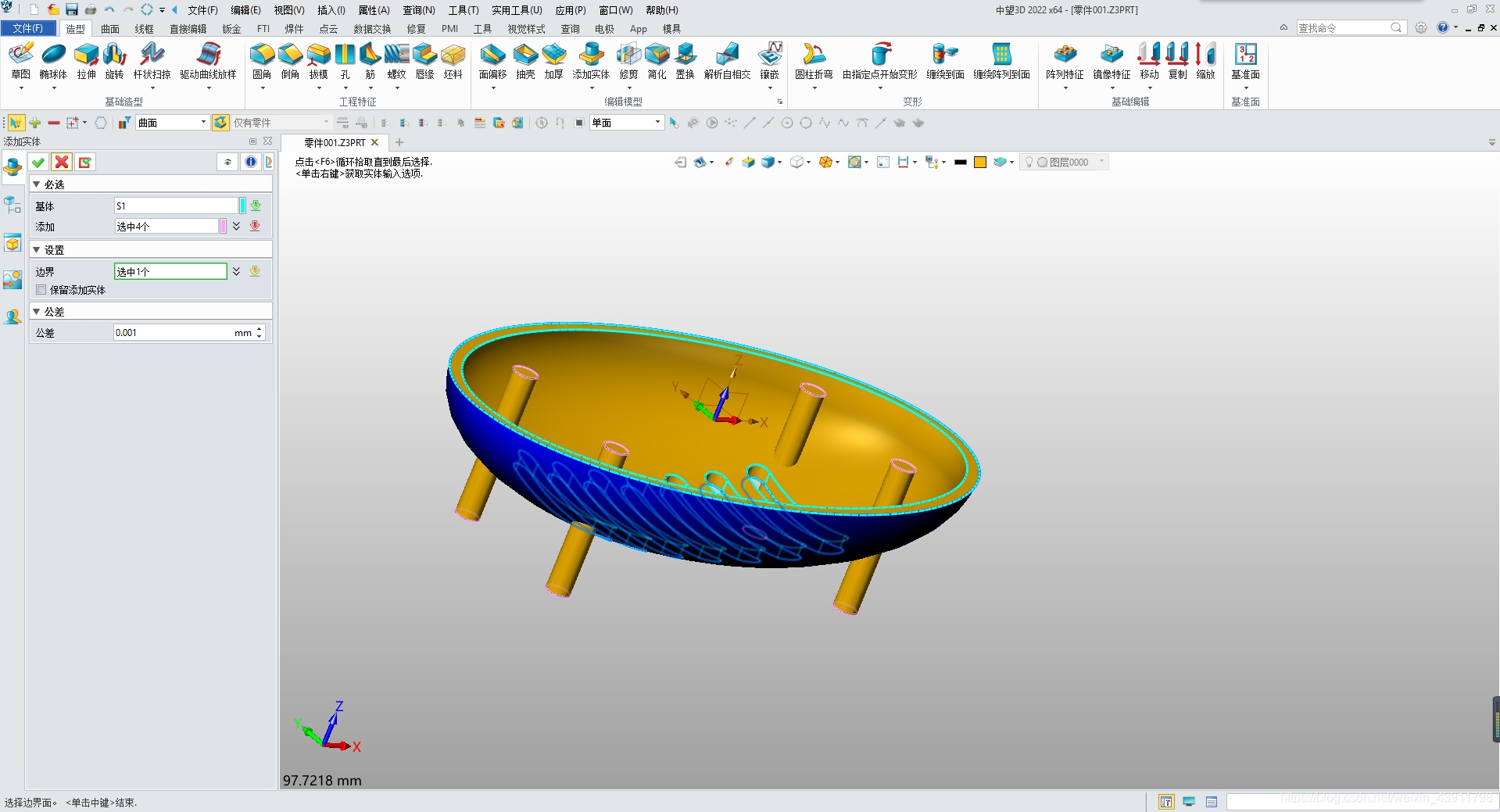

9.单击组合按钮，基体选择香皂盒盒身，合并体选择4个脚，在边界处选择香皂盒盒身的外表面

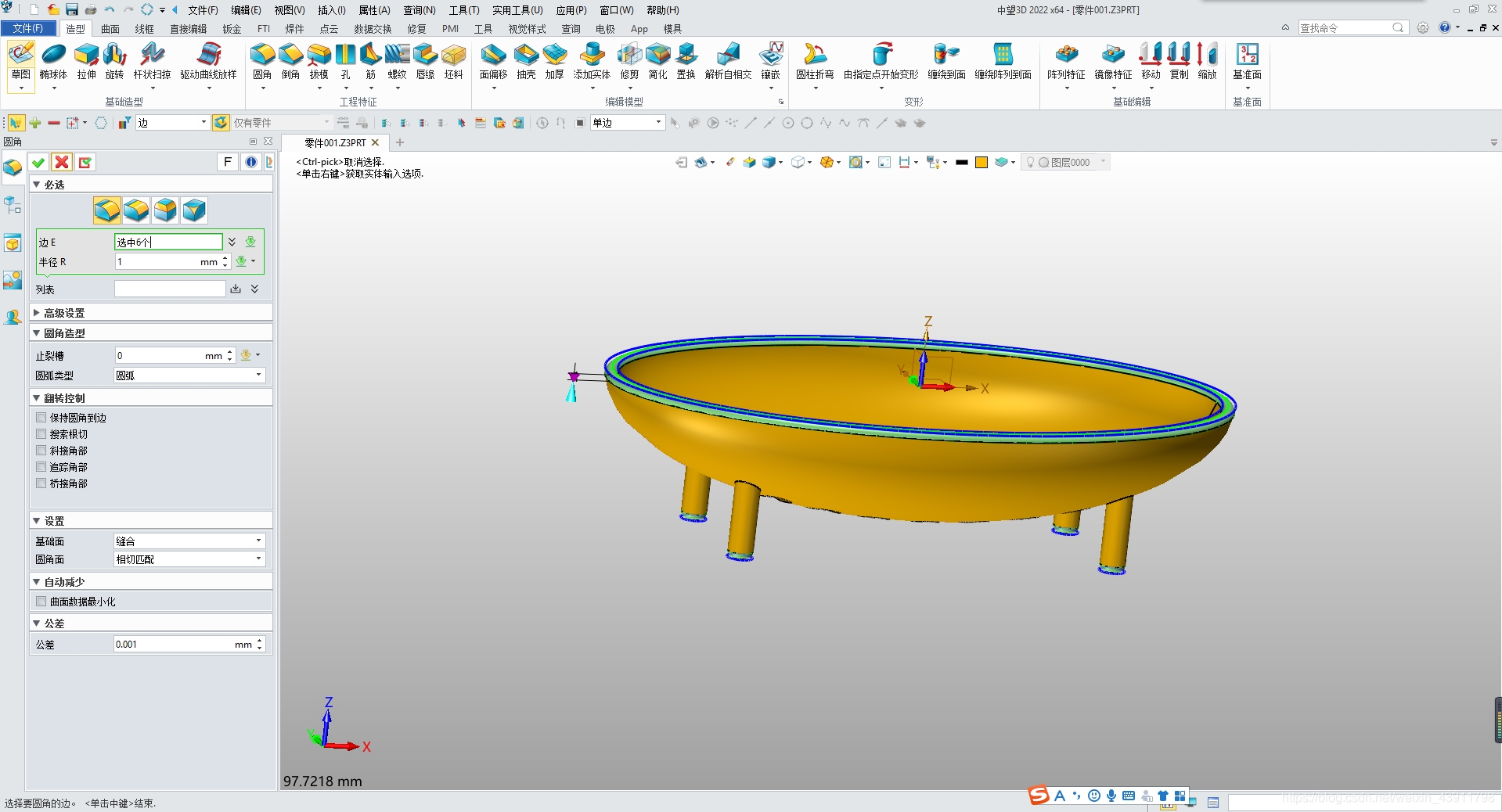

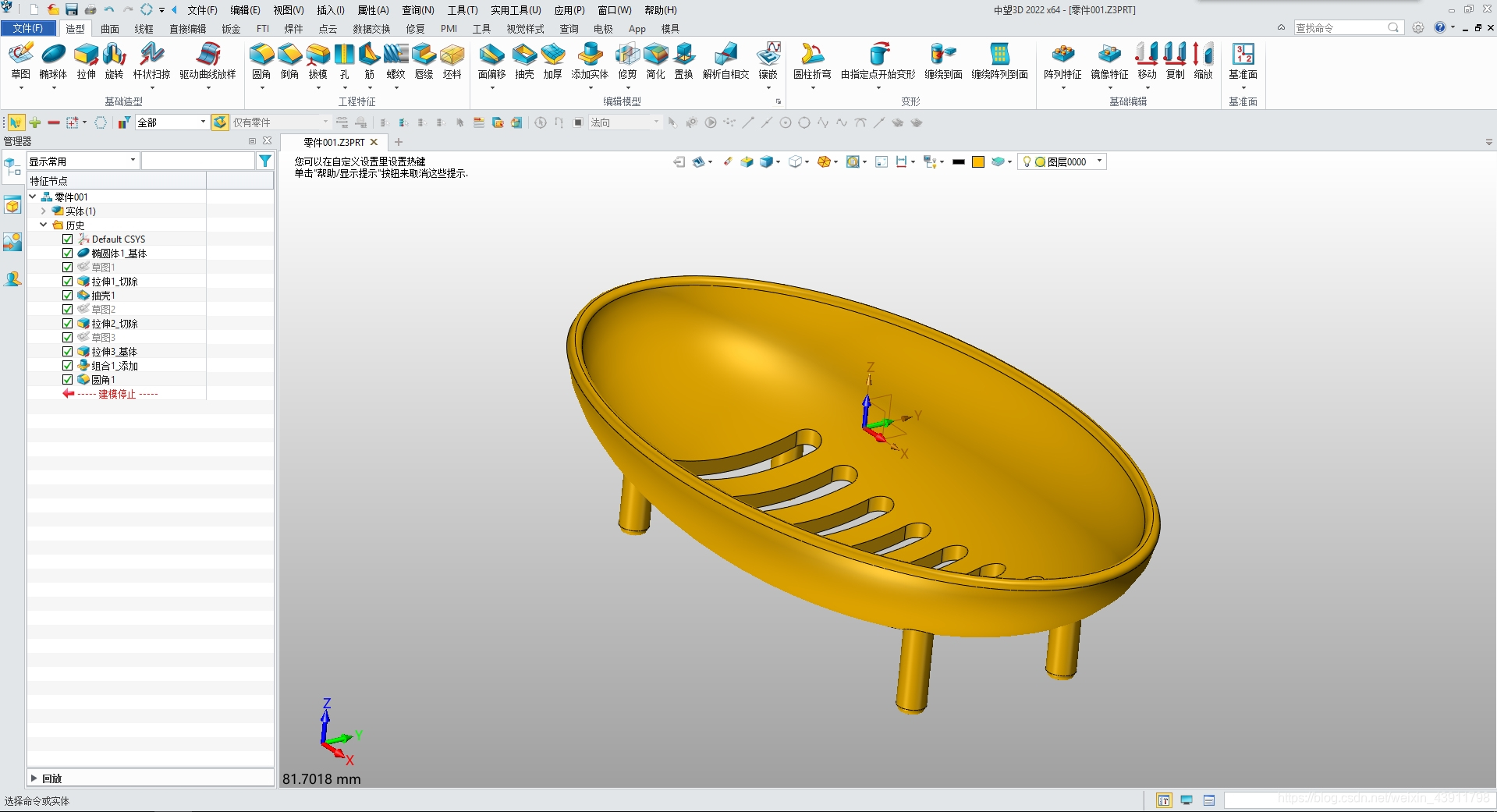

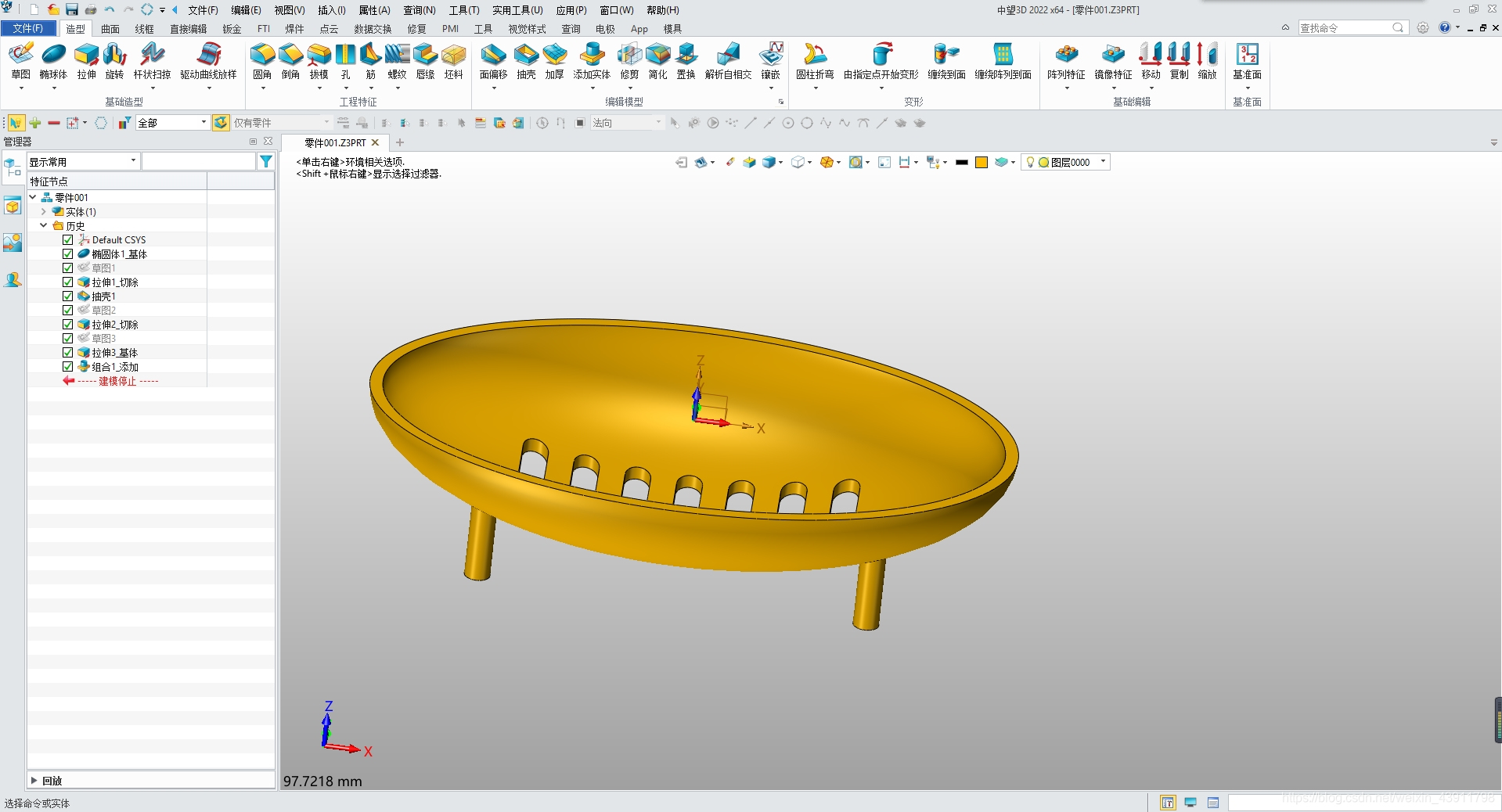

10.单击圆角按钮，设置半径为1，选择香皂盒的内边缘、外边缘以及脚的边缘进行倒圆角。
