HDI板和盲埋孔电路板的区别

HDI属于线路板的一种产品,全称为highDensityInterconnection,高密度互联板目前,高阶电子产品一般都是HDI板产品。

盲孔(Blindvias):盲孔是将PCB内层走线与PCB表层走线相连的过孔类型,此孔不穿透整个板子。

埋孔(Buriedvias):埋孔则只连接内层之间的走线的过孔类型,所以是从PCB表面是看不出来的。

随着目前便携式产品的设计朝着小型化和高密度的方向发展,PCB的设计难度也越来越大,对PCB的生产工艺提出了更高的要求。在目前大部分的便携式产品中使0.65mm间距以下BGA封装,均使用了盲埋孔的设计工艺,那么什么是盲埋孔呢?

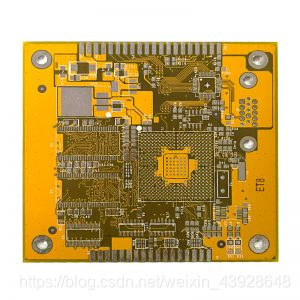

HDI板和盲埋孔电路板
盲孔(Blindvias):盲孔是将PCB内层走线与线路板表层走线相连的过孔类型,此孔不穿透整个板子。

埋孔(Buriedvias):埋孔则只连接内层之间的走线的过孔类型,所以是从PCB表面是看不出来的。

有埋盲孔的电路板不一定是HDI线路板,但一般HDI板都有盲孔,埋孔就不一定了,要看你的电路板产品是几阶几压的产品。

说明如下:

6层电路板中一阶,二阶是针对需要激光钻孔的板子来说的,即指HDI板.

6层电路板一阶HDI板指盲孔:1-2,2-5,5-6.即1-2,5-6需激光打孔.

6层电路板二阶HDI板指盲孔:1-2,2-3,3-4,4-5,5-6.即需2次激光打孔.

首先钻3-4的埋孔,接着压合2-5,然后第一次钻2-3,4-5的激光孔,接着第2次压合1-6,然后第二次钻1-2,5-6的激光孔.最后才钻通孔.由此可见二阶HDI板经过了两次压合,两次激光钻孔.

另外二阶HDI板还分为:错孔二阶HDI板和叠孔二阶HDI板,错孔二阶HDI板是指盲孔1-2和2-3是错开的,而叠孔二阶HDI板是指盲孔1-2和2-3叠在一起,例如:盲:1-3,3-4,4-6.

依此类推三阶,四阶…都是一样的.
