PCB设计当中盲埋孔

视频教程：
https://www.bilibili.com/video/av88417560?from=search&seid=13826358197639289262

本文内容{学习笔记}：

1. HDI板是什么？
2. 盲埋孔的定义
3. HDI板盲埋孔几阶是怎样定义
4. Layout软件中盲埋孔的设置与添加

1. HDI板是什么？

HDI板是经过多次钻孔，普通板经过一次钻孔。

HDI板与普通多层板区别：

（1）流程区别

一阶HDI板的流程：
开料 -> 内层 -> AOI 【光学检查】->棕化 ->子板压合 ->钻埋孔 -> 埋孔沉钢 -> 埋孔电镀 -> 树脂塞孔 -> 磨树脂 -> 次外层线路 -> 次外层AOI -> 次外层棕化 -> 外层压合 ->X-RAY钻靶 - >盲孔开窗 -> 镭射 -> 外层钻孔【打通孔 】-> 外层电镀 -> 外层线路 -> 同其他板的流程。

普通多层板流程：
开料 -> 内层 -> AOI -> 棕化 -> 结孔 -> 沉钢 ->电镀 -> 外层线路 -> 同其他板流程

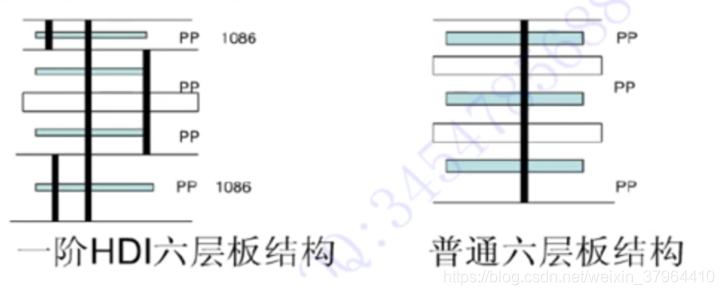

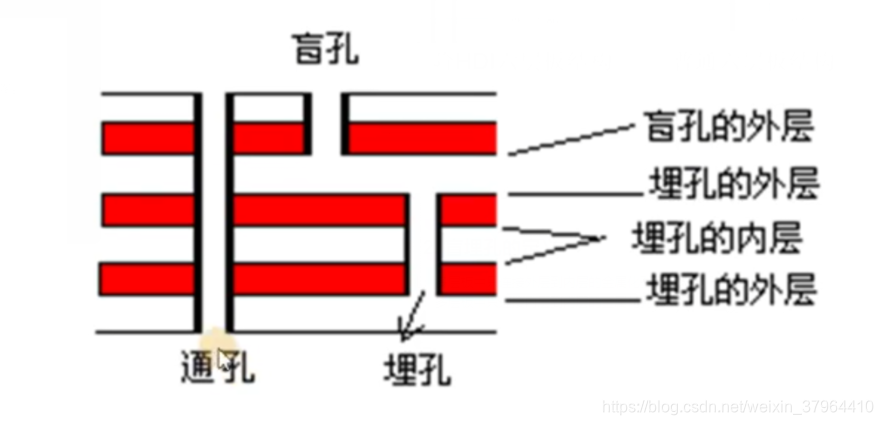

（2）生产结构与钻孔区别（黑色粗线为钻孔）：

2. 盲埋孔的定义

盲孔：多层板中只连接外层到内层的金属化孔为盲孔。
埋孔：多层板中只连接内层到内层的金属化孔位埋孔。

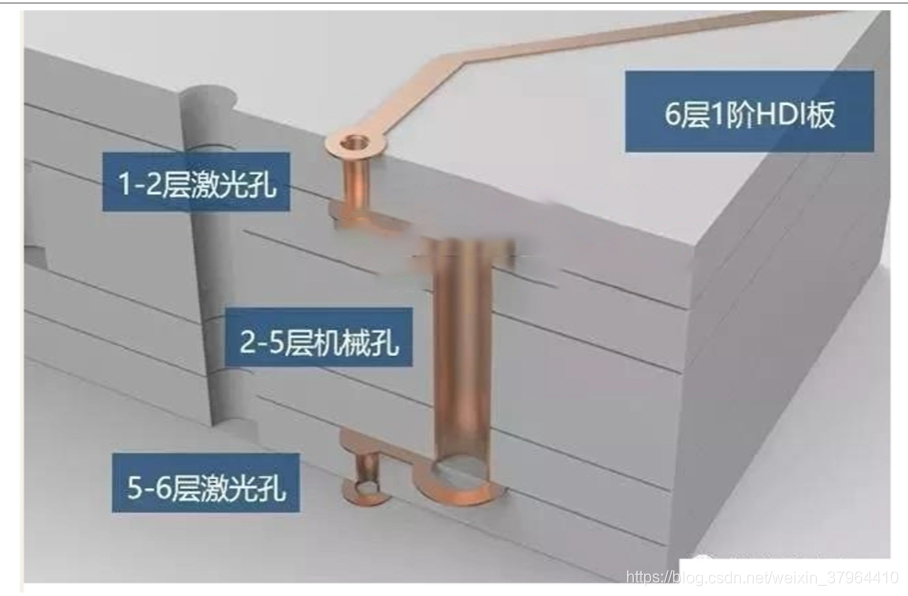

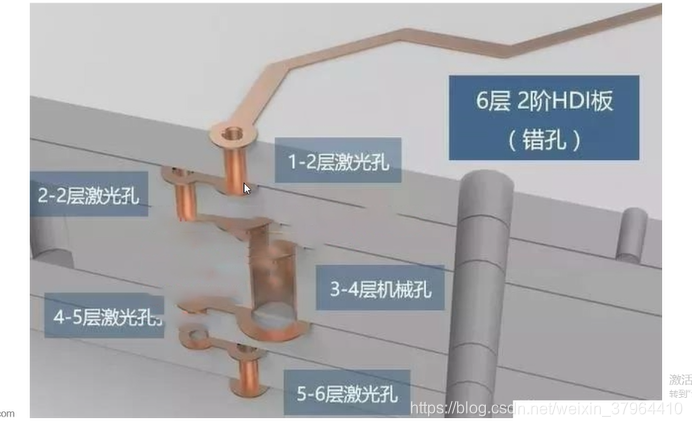

3. HDI板盲埋孔几阶是怎样定义

4. （AD19）Layout软件中盲埋孔的设置与添加

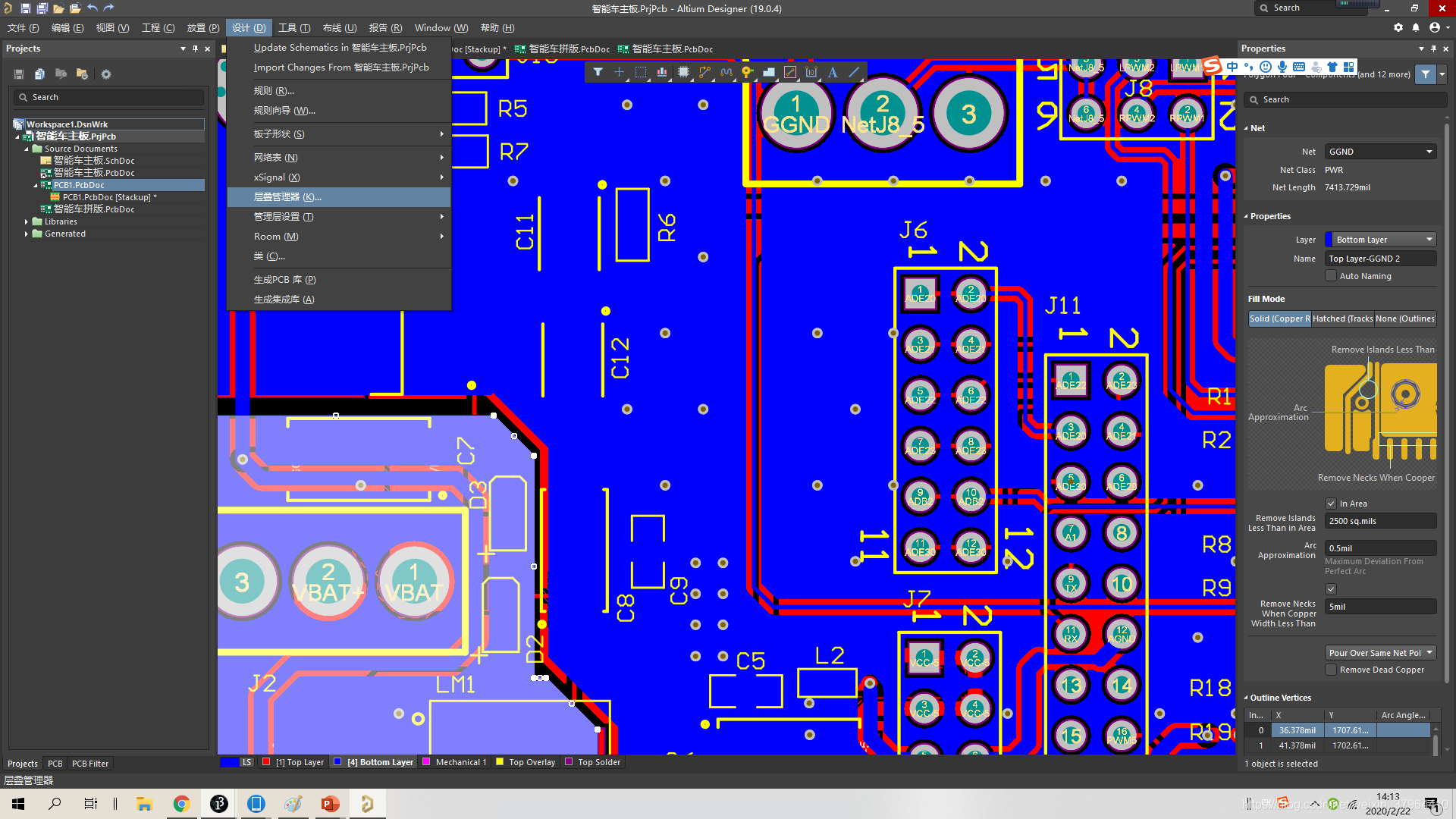

（1）进入层叠管理器

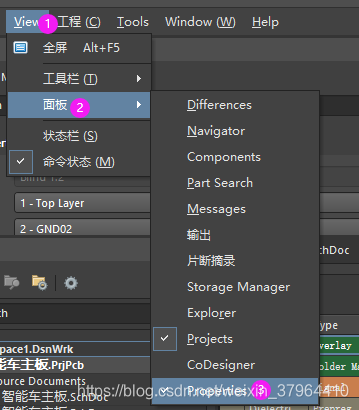

（2）进入盲埋孔设置

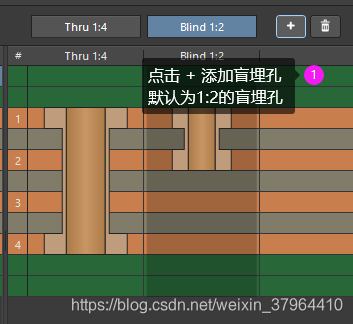

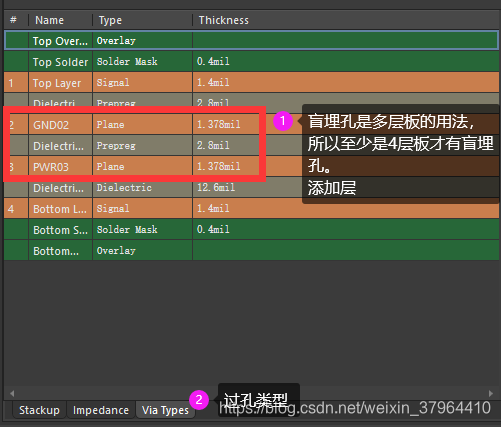

1）添加盲埋孔

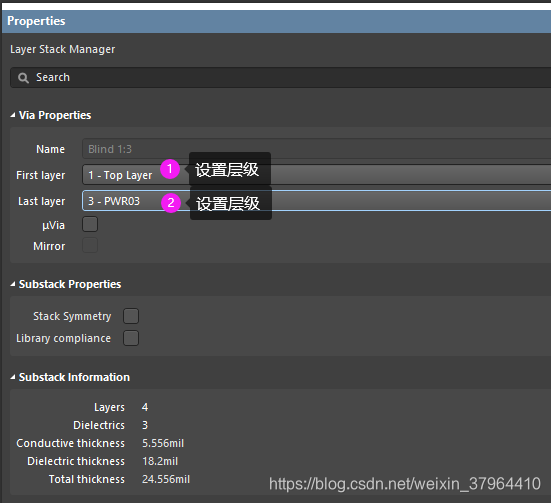

2）设置盲埋孔。 选中要修改的盲埋孔，

进入盲埋孔设置

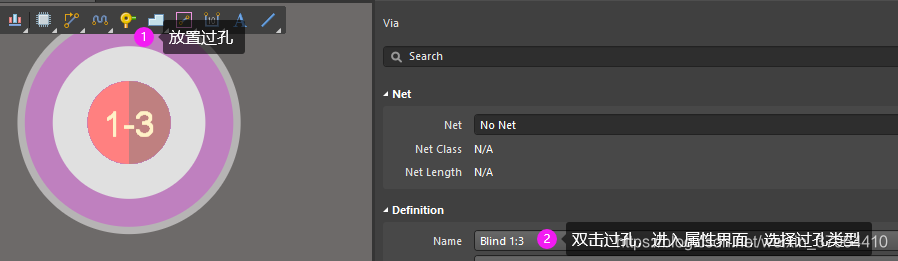

（3）放置过孔，设置过孔属性
