DCN V1

原理

可变形卷积顾名思义就是卷积的位置是可变形的，并非在传统的N × N的网格上做卷积，这样的好处就是更准确地提取到我们想要的特征（传统的卷积仅仅只能提取到矩形框的特征）
DCN v1的核心思想在于它认为卷积核不应该是一个简简单单的矩形
在不同的阶段，不同的特征图，甚至不同的像素点上都可能有其最优的卷积核结构。

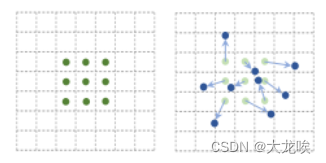

因此DCN v1提出在方形卷积核上的每个点学习一个偏移（offset），卷积核可以根据不同的数据学习不同的卷积核结构，如图1所示。

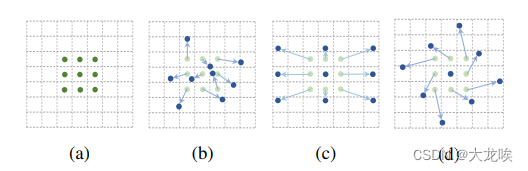

图1：可变形卷积核。(a)是标准的3×3卷积。(b)，( c)，(d)是给普通卷积加上偏移之后形成的可变形的卷积核，其中蓝色的是新的卷积点，箭头是位移方向。

可变形卷积的结构可以分为上下两个部分：

上面那部分是基于输入的特征图生成x,y方向的offset
下面那部分是基于特征图和offset通过可变形卷积获得输出特征图

假设输入的特征图宽高分别为 $w,h$ ，下面那部分的卷积核尺寸是 $k_h$ 和 $k_w$ ，那么上面那部分卷积层的卷积核数量应该是 $2\times k_h\times k_w$ ，其中2代表x,y两个方向的offset。

并且，这里输出特征图的维度和输入特征图的维度一样，那么offset的维度就是 $[batch,2\times k_h\times k_w,h,w]$ ,假设下面那部分设置了group参数（代码实现中默认为4），那么第一部分的卷积核数量就是 $2\times k_h\times k_w\times group$ ，即每一个group共用一套offset。下面的可变形卷积可以看作先基于上面那部分生成的offset做了一个插值操作，然后再执行普通的卷积。

数学表达

普通卷积的数学表达

普通的二维卷积包括两个步骤:
1)在输入特征图x上使用regular gird R进行采样;
2)以w加权的采样值的总和。网格R定义接收域的大小和扩张。例如，

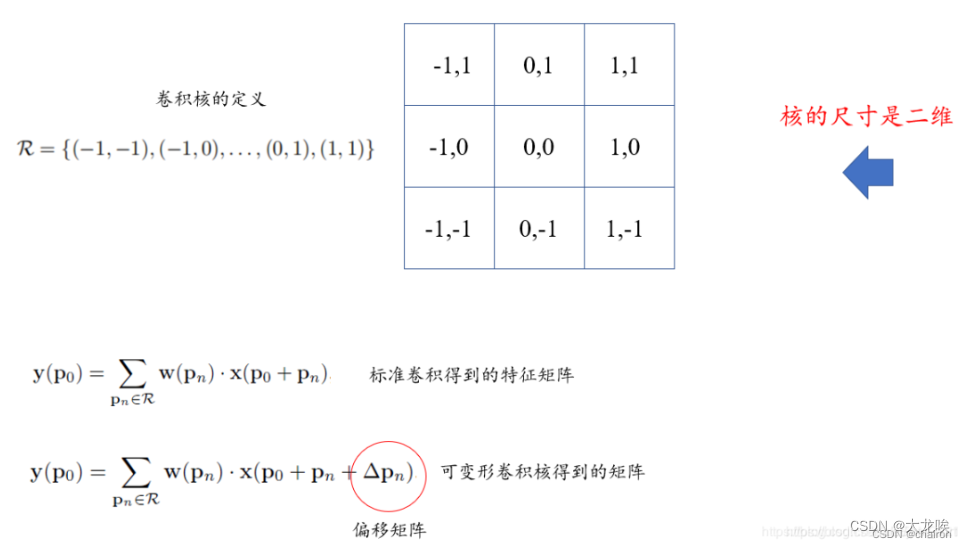

$\mathcal{R} =\{(-1,-1),(-1,0),\dots ,(0,1),(1,1)\}$

定义了一个dilation=1, 3x3的卷积。
对于输出特征图 $y$ 上的每个位置 $p_0$ ，
Eq(1)

$\mathbf{y}\left(\mathbf{p}_{0}\right)=\sum_{\mathbf{p}_{n} \in \mathcal{R}} \mathbf{w}\left(\mathbf{p}_{n}\right) \cdot \mathbf{x}\left(\mathbf{p}_{0}+\mathbf{p}_{n}\right)$ ,

其中 $p_n$ 穷举了 $\mathcal{R}$ 中的所有位置。

可变形卷积的数学表达

在可变形卷积中，regular grid R用偏移量 $\{\bigtriangleup p_n|n=1,\dots ,N\}$ 进行增广, 其中 $N=|\mathcal{R} |$

上述的式子就变成了：

Eq(2)

$\mathbf{y}\left(\mathbf{p}_{0}\right)=\sum_{\mathbf{p}_{n} \in \mathcal{R}} \mathbf{w}\left(\mathbf{p}_{n}\right) \cdot \mathbf{x}\left(\mathbf{p}_{0}+\mathbf{p}_{n}+\Delta \mathbf{p}_{n}\right)$

现在，采样是在不规则和偏移位置 $\mathbf{p}_{n}+\Delta \mathbf{p}_{n}$ 上。由于偏移量 $\Delta \mathbf{p}_{n}$ 通常为分数阶，因此通过双线性插值实现式(3)为：

Eq(3)

$x(p)=\sum_{q}G(q,p)\cdot x(q)$

其中 $p$ 表示任意(分数)位置(对于Eq. (2) $\mathbf{p}=\mathbf{p}_{0}+\mathbf{p}_{n}+\Delta \mathbf{p}_{n}$ )， $q$ 枚举特征映射x中所有积分空间位置， $G(\cdot ,\cdot )$ 为双线性插值核。注意 $G$ 是二维的。它被分成两个一维的核：

Eq(4)

$G(q,p)=g(q_x,p_x)\cdot g(q_y,p_y)$

其中 $g(a,b)=max(0,1-|a-b|)$ 。Eq.(3)的计算速度很快，因为 $G(p,q)$ 仅在几个q中是非零的。

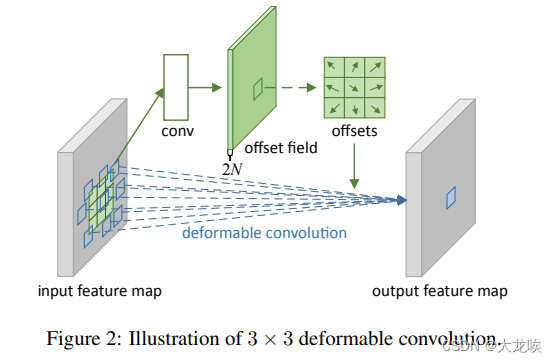

如图2所示，偏移量是通过在相同的输入特征图上应用卷积层获得的。

具体流程

原始图片数据（维度是 $b\times c\times h\times w$ ），记为U(图2中的最左边的input feature map)。经过一个普通卷积，填充方式为same，对应的输出结果维度是 $(b\times h\times w\times 2N)$ ，记作V。V是原始图像数据中每个像素的偏移量（因为有 $x$ 和 $y$ 两个方向，所以是 $2N$ ）。( $N$ 是指卷积核的大小，如果是3x3的卷积核，则N=9 )
将U中图片的像素索引值(即坐标)与V(坐标偏移量)相加，得到偏移后的position（即在原始图片U中的坐标值），需要将position值限定为图片大小以内。position的大小为 $(b\times h\times w\times 2N)$ ，但position只是一个坐标值，而且还是float类型的，我们需要这些float类型的坐标值获取像素。
举个例子，如上图所示，只有蓝色的和红色的点存在一个像素值（它们的横纵坐标值均为整数）
假设黄色的点是我们偏移后的position, 它的坐标值设为(a,b), 其中a,b均是浮点数，此时黄色的点的位置是不存在像素值的。
那么怎样才可以得到黄色点对应的像素值呢？我们利用黄色点周围的4个像素点（红色的点）进行双线性插值。红色点对应的坐标是坐标(floor(a),floor(b)), ((floor(a),ceil(b)), ((ceil(a),floor(b)), ((ceil(a),ceil(b))；这四对坐标每个坐标都对应U中的一个像素值, 而我们需要得到(a,b)的像素值, 这里采用双线性差值的方式计算（一方面是因为获得的像素更精确，另外一方面是因为可以进行反向传播）。双线性插值参考：《超分任务中常见的上采样方式》
在得到position的所有像素后，即得到了一个新图片M，将这个新图片M作为输入数据输入到别的层中，如普通卷积。

小结

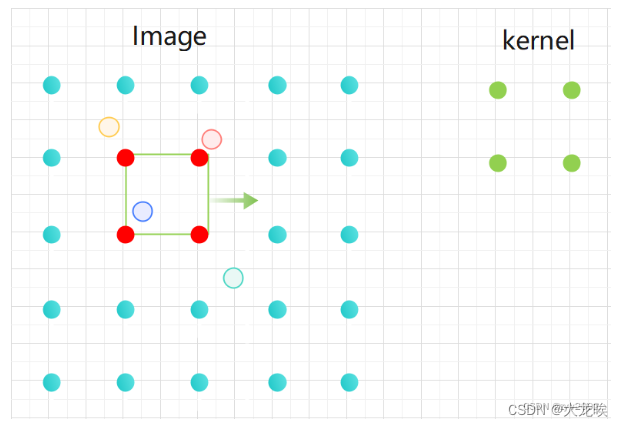

DCN的卷积过程和普通卷积一样，如上图所示，假设有个2x2的kernel, 它也是以一个2x2的滑窗的形式（绿色的框）在原始图片上从左到右，从上到下进行滑动。
和普通的卷积的区别在于，当滑动到当前位置时，普通卷积会将卷积核（绿点）和原始像素（红点）对应的值相乘后相加，得到输出的值。
可变形卷积是将卷积核（绿点）和采样点（彩色圆圈）对应的值相乘后相加。其中采样点的像素值就是通过上一步的双线性插值得到的。

思考

为什么叫做可变形卷积呢

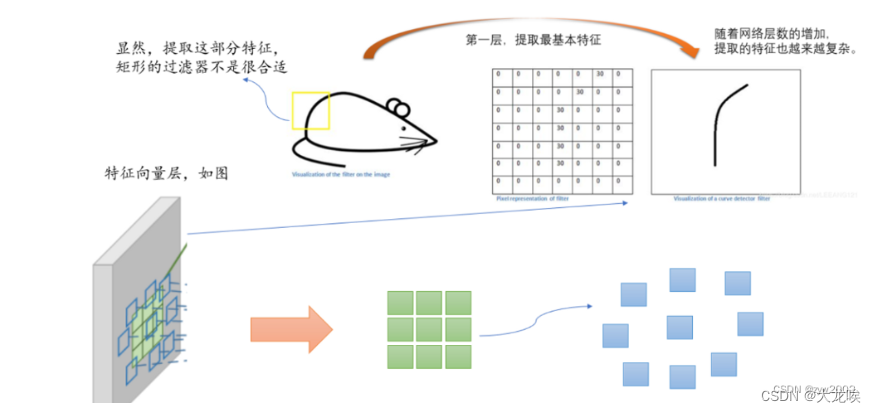

可变形卷积就是给每个卷积核添加一个方向向量，使得卷积核可以自适应的变成任意的形状，因此也叫做”可变形卷积。

可变形卷积有什么用呢？

同一层的CNN的激活单元的感受野尺度相同，传统的方法的感受野位置受限。

不同的位置对应着不同尺度和形变的物体，卷积层需要能够自动的调整尺度和感受野，更好的提取输入的特征

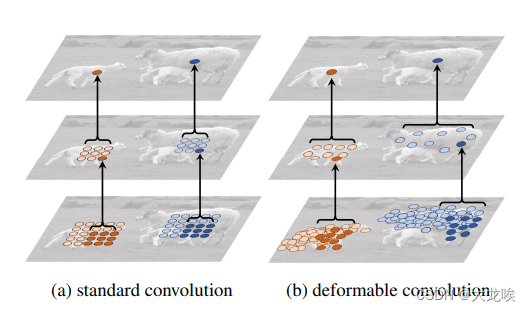

最上层是在大小不同的两个物体上的一个激活单元，中间层和底层是为了得到上一层激活单元的采样过程。可以看到可变形卷积在采样时可以更贴近物体的形状和尺寸。

代码实现

可变形卷积的实现如下：

class DeformConv2D(nn.Module):
    def __init__(self, inc, outc, kernel_size=3, padding=1, bias=None):
        super(DeformConv2D, self).__init__()
        self.kernel_size = kernel_size  # 卷积核的大小
        self.padding = padding  # 填充大小
        self.zero_padding = nn.ZeroPad2d(padding)  # 用0去填充
        self.conv_kernel = nn.Conv2d(inc, outc, kernel_size=kernel_size, stride=kernel_size, bias=bias)  # 二维卷积

    def forward(self, x, offset):
        '''
        x: 原始输入 [b,c,h,w]
        offset: 每个像素点的偏移 [b,2*N,h,w]
        N:kernel中元素的个数 = k*k
        offset 和 x的宽高相同，表示的是对应位置像素点的偏移
        offset 的第二个维度大小是2N, 当N=9时，排列顺序是（x1, y1, x2, y2, ...x18，y18）
        xi表示一个大小为[h,w]的张量，表示对于原始图像中的每个点，对于kernel中的第i个元素，在x轴方向的偏移量
        yi表示一个大小为[h,w]的张量，表示对于原始图像中的每个点，对于kernel中的第i个元素，在y轴方向的偏移量
        '''
        dtype = offset.data.type()      #获取偏移 offset 张量的数据类型，通常会与输入 x 的数据类型相匹配
        ks = self.kernel_size
        N = offset.size(1) // 2

        '''
        下面这段代码的整体功能：将offset中第二维度的顺序从[x1, y1, x2, y2, ...] 变成[x1, x2, .... y1, y2, ...]
        '''

        # 创建一个索引张量 offsets_index，用于重新排列 offset 张量中的偏移项的顺序，将 x 和 y 分量分开排列
        offsets_index = torch.Tensor(torch.cat([torch.arange(0, 2 * N, 2), torch.arange(1, 2 * N + 1, 2)]),
                                 requires_grad=False).type_as(x).long()
        # torch.arange(0, 2*N, 2)：这部分代码创建了一个从 0 到 2*N-1 的整数序列，步长为 2。这个序列包含了偏移项的 x 分量的索引，因为在 offset 张量中，x 和 y 分量是交替存储的。所以这部分代码创建了一个形如 [0, 2, 4, ...] 的整数序列。
        # torch.arange(1, 2*N+1, 2)：这部分代码创建了一个从 1 到 2*N 的整数序列，步长为 2。这个序列包含了偏移项的 y 分量的索引，也是交替存储的。所以这部分代码创建了一个形如 [1, 3, 5, ...] 的整数序列。
        # torch.cat([..., ...])：torch.cat 函数用于将两个张量连接在一起，这里将上面两个整数序列连接起来，得到一个包含 x 和 y 分量索引的整数序列。结果形如 [0, 2, 4, ..., 1, 3, 5, ...]。
        # Variable(...)：将上述整数序列转换为 PyTorch 的 Variable 对象，这是为了能够在 PyTorch 中进行计算。requires_grad=False 表示这个 Variable 对象不需要计算梯度。
        # .type_as(x)：将数据类型设置为与输入张量 x 相同的数据类型，以确保数据类型一致。
        # .long()：将整数类型转换为长整数类型，以适应后续的索引操作。
        # 最终，offsets_index 是一个包含了偏移项 x 和 y 分量的索引的张量，它的大小为 [1, 2*N, 1, 1]，其中 N 表示偏移项的数量，通常是卷积核的大小。这个索引张量将在后续代码中用于重新排列 offset 张量的顺序，以方便后续计算。

        # 当b=1,N=9时，offsets_index=[ 0,  2,  4,  6,  8, 10, 12, 14, 16,  1,  3,  5,  7,  9, 11, 13, 15, 17]
        # offsets_index的大小为[18]
        offsets_index = offsets_index.unsqueeze(dim=0).unsqueeze(dim=-1).unsqueeze(dim=-1).expand(*offset.size())   # 将 offsets_index 调整为与 offset 张量相同的形状
        # offsets_index.unsqueeze(dim=0)：这一步在 offsets_index 上应用 unsqueeze 操作，将维度 0 扩展（增加）一次。这使得 offsets_index 从原来的形状 (18,) 变为 (1, 18)，其中 1 是新的维度。
        # offsets_index.unsqueeze(dim=-1)：接下来，在 offsets_index 上再次应用 unsqueeze 操作，但这次是在最后一个维度上扩展。这将使 offsets_index 的形状从 (1, 18) 变为 (1, 18, 1)。
        # offsets_index.unsqueeze(dim=-1).expand(*offset.size())：最后，使用 expand 函数将 offsets_index 扩展到与 offset 相同的形状。这通过在 offsets_index 上进行广播操作，使其形状变为 (batch_size, 18, height, width)，其中 batch_size 是输入 offset 张量的批处理大小，而 18 是因为偏移项有 18 个元

        # 然后unsqueeze扩展维度，offsets_index大小为[1,18,1,1]
        # expand后，offsets_index的大小为[1,18,h,w]
        offset = torch.gather(offset, dim=1, index=offsets_index)       # 重新排列 offset 张量的维度顺序，将偏移项的 x 和 y 分量排列在一起，而不是交替排列
        # offset: 原始的偏移张量，其形状为 [batch_size, 2*N, height, width]，其中 N 是偏移项的数量，每个偏移项包括 x 和 y 两个分量。
        # dim=1: 这是 torch.gather 函数中的维度参数，表示在哪个维度上进行索引和收集操作。在这里，dim=1 表示我们要在 offset 的第二维度（从0开始计数）上进行索引和收集操作。
        # index=offsets_index: 这是用于索引的索引张量，它告诉 torch.gather 函数应该如何重新排列原始的 offset 张量。offsets_index 的形状为 [1, 18, height, width]，其中每个元素是一个整数索引，用于指定如何重新排列原始偏移项的顺序。这个索引张量的值控制了 x 和 y 分量的排列顺序，使它们排列在一起

        # 根据维度dim按照索引列表index将offset重新排序，得到[x1, x2, .... y1, y2, ...]这样顺序的offset
        # ------------------------------------------------------------------------

        # 对输入x进行padding
        if self.padding:
            x = self.zero_padding(x)

        # p表示求偏置后，每个点的位置
        p = self._get_p(offset, dtype)  # (b, 2N, h, w)
        # p.contiguous(): 这一步是为了确保张量 p 在内存中是连续的。PyTorch 中的张量可以以不同的存储方式存在，有些情况下可能不是连续的。这一步会重新排列存储顺序，以确保数据是按顺序排列的，这在后续操作中往往是必要的
        p = p.contiguous().permute(0, 2, 3, 1)  # (b,h,w,2N)

        q_lt = torch.Tensor(p.data, requires_grad=False).floor()  # floor是向下取整     因为在程序中（0，0）点在左上角
        q_rb = q_lt + 1  # 上取整
        # +1相当于向上取整，这里为什么不用向上取整函数呢？是因为如果正好是整数的话，向上取整跟向下取整就重合了，这是我们不想看到的。

        # q_lt[..., :N]代表x方向坐标，大小[b,h,w,N], clamp将值限制在0~h-1
        # q_lt[..., N:]代表y方向坐标, 大小[b,h,w,N], clamp将值限制在0~w-1
        # cat后，还原成原大小[b,h,w,2N]
        # 确保左上角点q_lt和右下q_rb的 x 和 y 坐标不超出输入图像的范围
        q_lt = torch.cat([torch.clamp(q_lt[..., :N], 0, x.size(2) - 1), torch.clamp(q_lt[..., N:], 0, x.size(3) - 1)],
                         dim=-1).long()  # 将q_lt中的值控制在图像大小范围内 [b,h,w,2N]
        q_rb = torch.cat([torch.clamp(q_rb[..., :N], 0, x.size(2) - 1), torch.clamp(q_rb[..., N:], 0, x.size(3) - 1)],
                         dim=-1).long()  # 将q_rt中的值控制在图像大小范围内 [b,h,w,2N]
        '''
        获取采样后的点周围4个方向的像素点
        q_lt:  left_top 左上
        q_rb:  right_below 右下
        q_lb:  left_below 左下
        q_rt:  right_top 右上
        '''
        # 获得lb   左上角x坐标与右下角y坐标拼接
        q_lb = torch.cat([q_lt[..., :N], q_rb[..., N:]], -1)  # [b,h,w,2N]
        # 获得rt
        q_rt = torch.cat([q_rb[..., :N], q_lt[..., N:]], -1)  # [b,h,w,2N]
        '''
        插值的时候需要考虑一下padding对原始索引的影响
        p[..., :N]  采样点在x方向(h)的位置   大小[b,h,w,N]
        p[..., :N].lt(self.padding) : p[..., :N]中小于padding 的元素，对应的mask为true
        p[..., :N].gt(x.size(2)-1-self.padding): p[..., :N]中大于h-1-padding 的元素，对应的mask为true

        图像的宽(或高)度我们假设为W，填充值我们设为pad，填充后图像的实际宽度为 W+2*pad。因此小于pad大于填充后图像的实际宽度-pad-1的就是在原始图像外的东西
        如图像宽度W=5，填充pad=1，那么填充后图像宽度为5+2*1=7，原图像点索引范围是1-5；当索引大于7-1-1=5时,就超出了原图像边界

           p[..., N:]  采样点在y方向(w)的位置   大小[b,h,w,N]
        p[..., N:].lt(self.padding) : p[..., N:]中小于padding 的元素，对应的mask为true
        p[..., N:].gt(x.size(2)-1-self.padding): p[..., N:]中大于w-1-padding 的元素，对应的mask为true
        cat之后，大小为[b,h,w,2N]
        '''
        mask = torch.cat([p[..., :N].lt(self.padding) + p[..., :N].gt(x.size(2) - 1 - self.padding),
                          p[..., N:].lt(self.padding) + p[..., N:].gt(x.size(3) - 1 - self.padding)], dim=-1).type_as(p)  #
        # mask不需要反向传播
        mask = mask.detach()
        # p - (p - torch.floor(p))相当于torch.floor(p)
        floor_p = p - (p - torch.floor(p))

        '''
        mask为1的区域就是padding的区域
        p*(1-mask) : mask为0的 非padding区域的p被保留
        floor_p*mask: mask为1的  padding区域的floor_p被保留

        可变形卷积引入了一个新的因素，即采样点的偏移。偏移后的采样点可能会落在填充区域内，这时应该如何处理这些点的位置信息呢？
        对于非填充区域的采样点，我们希望保持原有的位置信息，因为这些点是图像中的有效信息。
        对于填充区域的采样点，由于它们落在填充区域内，直接使用原始位置信息可能不合适，因为这些点在填充区域可能没有意义。此时，取整后的位置信息更符合填充区域的特性，因为它将采样点约束在填充区域内的整数坐标上，以适应卷积操作。
        '''
        p = p * (1 - mask) + floor_p * mask
        # 修正坐标信息 p，以确保采样位置不会超出输入图像的边界
        p = torch.cat([torch.clamp(p[..., :N], 0, x.size(2) - 1), torch.clamp(p[..., N:], 0, x.size(3) - 1)], dim=-1)

        # 双线性插值的系数 大小均为 (b, h, w, N)
        g_lt = (1 + (q_lt[..., :N].type_as(p) - p[..., :N])) * (1 + (q_lt[..., N:].type_as(p) - p[..., N:]))
        # (1+左上角的点x - 原始采样点x)*(1+左上角的点y - 原始采样点y)           代表左上角的权重
        g_rb = (1 - (q_rb[..., :N].type_as(p) - p[..., :N])) * (1 - (q_rb[..., N:].type_as(p) - p[..., N:]))
        # (1-(右下角的点x - 原始采样点x))*(1-(右下角的点y - 原始采样点y))       代表右下角的权重
        g_lb = (1 + (q_lb[..., :N].type_as(p) - p[..., :N])) * (1 - (q_lb[..., N:].type_as(p) - p[..., N:]))
        # (1+左下角的点x - 原始采样点x)*(1+左上角的点y - 原始采样点y)           代表左下角的权重
        g_rt = (1 - (q_rt[..., :N].type_as(p) - p[..., :N])) * (1 + (q_rt[..., N:].type_as(p) - p[..., N:]))
        # (1-(右上角的点x - 原始采样点x))*(1-(右上角的点y - 原始采样点y))       代表右上角的权重

        # (b, c, h, w, N)
        x_q_lt = self._get_x_q(x, q_lt, N)  # 左上角的点在原始图片中对应的真实像素值
        x_q_rb = self._get_x_q(x, q_rb, N)  # 右下角的点在原始图片中对应的真实像素值
        x_q_lb = self._get_x_q(x, q_lb, N)  # 左下角的点在原始图片中对应的真实像素值
        x_q_rt = self._get_x_q(x, q_rt, N)  # 右上角的点在原始图片中对应的真实像素值

        # 双线性插值算法
        # x_offset : 偏移后的点再双线性插值后的值  大小(b, c, h, w, N)
        x_offset = g_lt.unsqueeze(dim=1) * x_q_lt + \
                   g_rb.unsqueeze(dim=1) * x_q_rb + \
                   g_lb.unsqueeze(dim=1) * x_q_lb + \
                   g_rt.unsqueeze(dim=1) * x_q_rt
        '''
        偏置点含有九个方向的偏置，_reshape_x_offset() 把每个点9个方向的偏置转化成 3×3 的形式，
        于是就可以用 3×3 stride=3 的卷积核进行 Deformable Convolution，
        它等价于使用 1×1 的正常卷积核（包含了这个点9个方向的 context）对原特征直接进行卷积。
        '''


        x_offset = self._reshape_x_offset(x_offset, ks)  # (b,c,h*ks,w*ks)

        out = self.conv_kernel(x_offset)

        return out


    # 功能：求每个点的偏置方向.在可变形卷积中，每个像素点需要学习的是对应卷积核的若干个方向的偏置，这些偏置方向在 _get_p_n 方法中生成
    def _get_p_n(self, N, dtype):
        # N=kernel_size*kernel_size
        # 生成了 p_n_x 和 p_n_y，它们表示了一个二维网格的 x 和 y 坐标值。这个网格的大小是 (kernel_size, kernel_size)，并且它的中心点是 (0, 0)。meshgrid 函数用于生成这个坐标网格
        p_n_x, p_n_y = np.meshgrid(range(-(self.kernel_size - 1) // 2, (self.kernel_size - 1) // 2 + 1),
                                   range(-(self.kernel_size - 1) // 2, (self.kernel_size - 1) // 2 + 1), indexing='ij')
        # (2N, 1)
        # 通过 np.concatenate 将 p_n_x 和 p_n_y 沿着指定的轴（默认为第0轴，即按行连接）连接在一起，形成一个大小为 (2N, 1) 的一维数组 p_n。这个一维数组包含了所有方向的偏置
        p_n = np.concatenate((p_n_x.flatten(), p_n_y.flatten()))
        # 使用 np.reshape 将 p_n 重新形状为 (1, 2*N, 1, 1)，使其符合 PyTorch 张量的形状要求。这是一个四维张量，第一个维度为 1，表示 batch size，第二个维度为 2*N，表示偏置方向的个数，而后两个维度为 1，表示空间维度
        p_n = np.reshape(p_n, (1, 2 * N, 1, 1))
        # 将 p_n 转换为 PyTorch 张量，并使用 Variable 包装它。dtype 参数用于指定张量的数据类型，而 requires_grad 设置为 False 表示这个张量不需要梯度计算
        p_n = torch.Tensor(torch.from_numpy(p_n).type(dtype), requires_grad=False)

        return p_n  # [1,2*N,1,1]


    @staticmethod
    # 功能：求每个点的坐标
    def _get_p_0(h, w, N, dtype):
        # 通过 np.meshgrid 创建两个网格，其中一个包含从 1 到 h 的整数，另一个包含从 1 到 w 的整数。其中 p_0_x 包含了高度方向上的坐标，p_0_y 包含了宽度方向上的坐标。这两个变量形成了图像上每个像素点的 x 和 y 坐标信息
        p_0_x, p_0_y = np.meshgrid(range(1, h + 1), range(1, w + 1), indexing='ij')
        # 这两行将坐标信息展平，并在相应的维度上重复 N 次，以便与偏移的维度匹配
        p_0_x = p_0_x.flatten().reshape(1, 1, h, w).repeat(N, axis=1)  # (1,N,h,w)
        p_0_y = p_0_y.flatten().reshape(1, 1, h, w).repeat(N, axis=1)  # (1,N,h,w)
        # 将 p_0_x 和 p_0_y 沿着第一个维度（axis=1，即通道维度）拼接在一起，得到形状为 (1, 2*N, h, w) 的张量 p_0
        p_0 = np.concatenate((p_0_x, p_0_y), axis=1)
        # 将 p_0 转换为 PyTorch 的张量，并设置其数据类型为 dtype。使用 Variable 包装这个张量，以便在 PyTorch 中使用它，并设置 requires_grad 为 False，表示不需要计算梯度
        p_0 = torch.Tensor(torch.from_numpy(p_0).type(dtype), requires_grad=False)

        return p_0  # (1,2*N,h,w)


    # 求最后的偏置后的点=每个点的坐标+偏置方向+偏置
    def _get_p(self, offset, dtype):
        '''
        offset: 每个像素点的偏移 [b,2*N,h,w]
        N:kernel中元素的个数 = k*k
        offset 和 x的宽高相同，表示的是对应位置像素点的偏移
        offset 的第二个维度大小是2N, 当N=9时，排列顺序是（x1, y1, x2, y2, ...x18，y18）
        xi表示一个大小为[h,w]的张量，表示对于原始图像中的每个点，对于kernel中的第i个元素，在x轴方向的偏移量
        yi表示一个大小为[h,w]的张量，表示对于原始图像中的每个点，对于kernel中的第i个元素，在y轴方向的偏移量
        '''
        N, h, w = offset.size(1) // 2, offset.size(2), offset.size(3)
        p_n = self._get_p_n(N, dtype)  # 偏置方向：(1, 2N, 1, 1)
        p_0 = self._get_p_0(h, w, N, dtype)  # 每个点的坐标：(1, 2N, h, w)
        p = p_0 + p_n + offset  # 最终点的位置
        return p  # (1,2N,h,w)


    # 求出p点周围四个点的像素
    # 获取偏移后的点在原始图像中对应的真实像素值，即根据偏移后的位置信息，获取原始图像中相应点的像素值
    def _get_x_q(self, x, q, N):
        # x:[b,c,h',w']
        # q:[b,h,w,2N]
        # q可能为q_lt,q_rt,q_lb,q_rb
        b, h, w, _ = q.size()
        padded_w = x.size(3)  # w'
        c = x.size(1)
        x = x.contiguous().view(b, c, -1)  # (b, c, h*w)
        # 将图片压缩到1维，方便后面的按照index索引提取

        # q[...,:N]  (b,h,w,N) 原始图像中(h_i,w_j)的点在偏移后，向左上角取整对应的点，在N个区域中，x方向的偏移量
        # q[...,N:]  (b,h,w,N) 原始图像中(h_i,w_j)的点在偏移后，向左上角取整对应的点，在N个区域中，y方向的偏移量
        # index:  (b,h,w,N) 原始图像中(h_i,w_j)的点在偏移后，向左上角取整对应的点，在N个区域中，x*w + y
        index = q[..., :N] * padded_w + q[..., N:]  # 大小(b, h, w, N)
        # 这个目的就是将index索引均匀扩增到图片一样的h*w大小

        index = index.contiguous().unsqueeze(dim=1).expand(-1, c, -1, -1, -1).contiguous().view(b, c, -1)
        '''
        unsqueeze后 (b,1,h,w,N)
        expand后 (b,c,h,w,N)
        view后 (b, c, h*w*N) 其中每一个值对应一个index
        '''
        # 双线性插值法就是4个点再乘以对应与 p 点的距离。获得偏置点 p 的值，这个 p 点是 9 个方向的偏置所以最后的 x_offset 是 b×c×h×w×9。
        x_offset = x.gather(dim=-1, index=index).contiguous().view(b, c, h, w, N)
        # x :(b,c,h*w)
        # gather后： (b,c,h*w*N)
        # view后：(b,c,h,w,N)
        return x_offset  # (b,c,h,w,N) 左上角的点在原始图像中对应的像素值


    # _reshape_x_offset() 把每个点9个方向的偏置转化成 3×3 的形式
    # 将 x_offset 张量中的像素值重新排列，使每个像素点周围都包含了 ks*ks 个方向的像素值，以便进行可变形卷积操作
    @staticmethod
    def _reshape_x_offset(x_offset, ks):
        # x_offset : (b, c, h, w, N)
        # ks: kernel_size
        # N=ks*ks
        b, c, h, w, N = x_offset.size()
        '''
        当ks=3,N=9时:
        s=0 [...,0:3]  (b,c,h,w,3)->(b,c,h,w*3)
        s=3 [...,3:6]  (b,c,h,w,3)->(b,c,h,w*3)
        s=6 [...,6:9]  (b,c,h,w,3)->(b,c,h,w*3)
        cat 后 (b,c,h,w*9)
        view 后(b,c,h*3,w*3)
        '''
        # x_offset[..., s:s + ks] 表示在前面的维度（通常是前三维）保持不变的情况下，对最后一个维度进行切片操作
        x_offset = torch.cat([x_offset[..., s:s + ks].contiguous().view(b, c, h, w * ks) for s in range(0, N, ks)], dim=-1)
        x_offset = x_offset.contiguous().view(b, c, h * ks, w * ks)  # (b,c,h*3,w*3)

        return x_offset  # (b,c,h*ks,w*ks)

DCN V2

DCNv2 是在DCNv1的基础上的改进版。

改进

DCNv2的改进主要包括如下三点

增加更多的可变形卷积层
除了让模型学习采样点的偏移，还要学习每个采样点的权重，这是对减轻无关因素干扰的最重要的工作
使用R-CNN对Faster R-CNN进行知识蒸馏
目前只能实现3*3大小的卷积

增加更多的可变形卷积层

在DCN v2将conv3到conv5 block的 3*3卷积全部替换为了可变形卷积，因此可变形卷积层数达到了 12个。这一操作在场景更复杂的COCO数据集有着比较明显的性能提升。

DCNv1：ResNet-50 Conv5里边的3×3的卷积层都使用可变形卷积替换。Aligned RoI pooling 由 Deformable RoI Pooling取代。
DCNv2：在Conv3, Conv4, Conv5中所有的3×3的卷积层全部被替换掉。

加权采样点偏移

在DCNV1里，Deformable Conv只学习offset：

在DCNV2里，加入了对每个采样点的权重：

为了解决引入了一些无关区域的问题，在DCNV2中我们不只添加每一个采样点的偏移，还添加了一个权重系数m，来区分我们引入的区域是否为我们感兴趣的区域，假如这个采样点的区域我们不感兴趣，则把权重学习为0

具体做法：

$\triangle p_k$ 和 $\triangle m_k$ 都是通过在相同的输入feature map 上应用的单独卷积层获得的。该卷积层具有与当前卷积层相同的空间分辨率。输出为3K通道，其中前2K通道对应于学习的偏移，剩余的K通道进一步馈送到sigmoid层以获得调制量。

对于deformable RoIPooling，DCNV2的修改类似：

$\triangle p_k$ 和 $\triangle m_k$ 的值由输入特征图上的分支产生。在这个分支中，RoIpooling在RoI上生成特征，然后是两个1024-D的fc层。额外的fc层产生3K通道的输出（权重被初始化为零）。前2K通道是可学习偏移 $\triangle p_k$ ，剩余的K个通道由sigmoid层标准化以产生 $\triangle m_k$ 。

知识蒸馏

代码实现

DCNv2的代码就是在DCNv1的基础上加了权重项sigmoid。

import torch
from torch import nn


class DeformConv2d(nn.Module):
    # inc表示输入通道数
    # outc 表示输出通道数
    # kernel_size表示卷积核尺寸
    # stride 卷积核滑动步长
    # bias 偏置
    # modulation DCNV1还是DCNV2的开关
    def __init__(self, inc, outc, kernel_size=3, padding=1, stride=1, bias=None, modulation=False):
        """
        Args:
            modulation (bool, optional): If True, Modulated Defomable Convolution (Deformable ConvNets v2).
            新增modulation 参数： 是DCNv2中引入的调制标量
        """
        super(DeformConv2d, self).__init__()
        self.kernel_size = kernel_size
        self.padding = padding
        self.stride = stride
        self.zero_padding = nn.ZeroPad2d(padding)
        # 普通的卷积层，即获得了偏移量之后的特征图再接一个普通卷积
        self.conv = nn.Conv2d(inc, outc, kernel_size=kernel_size, stride=kernel_size, bias=bias)
        # 获得偏移量，卷积核的通道数应该为2xkernel_sizexkernel_size
        self.p_conv = nn.Conv2d(inc, 2*kernel_size*kernel_size, kernel_size=3, padding=1, stride=stride)
        # 偏移量初始化为0
        nn.init.constant_(self.p_conv.weight, 0)
        # 注册module反向传播的hook函数, 可以查看当前层参数的梯度
        self.p_conv.register_backward_hook(self._set_lr)
        # 将modulation赋值给当前类
        self.modulation = modulation
        if modulation:
            # 如果是DCN V2，还多了一个权重参数，用m_conv来表示
            self.m_conv = nn.Conv2d(inc, kernel_size*kernel_size, kernel_size=3, padding=1, stride=stride)    # 输出通道是N
            nn.init.constant_(self.m_conv.weight, 0)
            # 注册module反向传播的hook函数, 可以查看当前层参数的梯度
            self.m_conv.register_backward_hook(self._set_lr)

    # 静态方法 类或实例均可调用，这函数的结合hook可以输出你想要的Variable的梯度
    @staticmethod
    def _set_lr(module, grad_input, grad_output):
        grad_input = (grad_input[i] * 0.1 for i in range(len(grad_input)))
        grad_output = (grad_output[i] * 0.1 for i in range(len(grad_output)))

    # 前向传播函数
    def forward(self, x):
        # 获得输入特征图x的偏移量
        # 假设输入特征图shape是[1,3,32,32]，然后卷积核是3x3，
        # 输出通道数为32，那么offset的shape是[1,2*3*3,32]
        offset = self.p_conv(x)
        # 如果是DCN V2那么还需要获得输入特征图x偏移量的权重项
        # 假设输入特征图shape是[1,3,32,32]，然后卷积核是3x3，
        # 输出通道数为32，那么offset的权重shape是[1,3*3,32]
        if self.modulation:
            m = torch.sigmoid(self.m_conv(x))   # (b,N,h,w) 学习到的N个调制标量
        # dtype = torch.float32
        dtype = offset.data.type()
        # 卷积核尺寸大小
        ks = self.kernel_size
        # N=2*3*3/2=3*3=9
        N = offset.size(1) // 2
        # 如果需要Padding就先Padding
        if self.padding:
            x = self.zero_padding(x)

        # p的shape为(b, 2N, h, w)
        # 这个函数用来获取所有的卷积核偏移之后相对于原始特征图x的坐标（现在是浮点数）
        p = self._get_p(offset, dtype)

        # 我们学习出的量是float类型的，而像素坐标都是整数类型的，
        # 所以我们还要用双线性插值的方法去推算相应的值
        # 维度转换，现在p的维度为(b, h, w, 2N)
        p = p.contiguous().permute(0, 2, 3, 1)
        # floor是向下取整
        q_lt = p.detach().floor()
        # +1相当于原始坐标向上取整
        q_rb = q_lt + 1
        # 将q_lt即左上角坐标的值限制在图像范围内
        q_lt = torch.cat([torch.clamp(q_lt[..., :N], 0, x.size(2)-1), torch.clamp(q_lt[..., N:], 0, x.size(3)-1)], dim=-1).long()
        # 将q_rb即右下角坐标的值限制在图像范围内
        q_rb = torch.cat([torch.clamp(q_rb[..., :N], 0, x.size(2)-1), torch.clamp(q_rb[..., N:], 0, x.size(3)-1)], dim=-1).long()
        # 用q_lt的前半部分坐标q_lt_x和q_rb的后半部分q_rb_y组合成q_lb
        q_lb = torch.cat([q_lt[..., :N], q_rb[..., N:]], dim=-1)
        # 同理
        q_rt = torch.cat([q_rb[..., :N], q_lt[..., N:]], dim=-1)

        # 对p的坐标也要限制在图像范围内
        p = torch.cat([torch.clamp(p[..., :N], 0, x.size(2)-1), torch.clamp(p[..., N:], 0, x.size(3)-1)], dim=-1)

        # bilinear kernel (b, h, w, N)
        # 双线性插值的4个系数
        g_lt = (1 + (q_lt[..., :N].type_as(p) - p[..., :N])) * (1 + (q_lt[..., N:].type_as(p) - p[..., N:]))
        g_rb = (1 - (q_rb[..., :N].type_as(p) - p[..., :N])) * (1 - (q_rb[..., N:].type_as(p) - p[..., N:]))
        g_lb = (1 + (q_lb[..., :N].type_as(p) - p[..., :N])) * (1 - (q_lb[..., N:].type_as(p) - p[..., N:]))
        g_rt = (1 - (q_rt[..., :N].type_as(p) - p[..., :N])) * (1 + (q_rt[..., N:].type_as(p) - p[..., N:]))

        # (b, c, h, w, N)
        # 现在只获取了坐标值，我们最终木的是获取相应坐标上的值，
        # 这里我们通过self._get_x_q()获取相应值。
        x_q_lt = self._get_x_q(x, q_lt, N)
        x_q_rb = self._get_x_q(x, q_rb, N)
        x_q_lb = self._get_x_q(x, q_lb, N)
        x_q_rt = self._get_x_q(x, q_rt, N)

        # (b, c, h, w, N)
        # 双线性插值计算
        x_offset = g_lt.unsqueeze(dim=1) * x_q_lt + \
                   g_rb.unsqueeze(dim=1) * x_q_rb + \
                   g_lb.unsqueeze(dim=1) * x_q_lb + \
                   g_rt.unsqueeze(dim=1) * x_q_rt

        # modulation
        if self.modulation:
            m = m.contiguous().permute(0, 2, 3, 1)
            m = m.unsqueeze(dim=1)
            m = torch.cat([m for _ in range(x_offset.size(1))], dim=1)
            x_offset *= m

        # 在获取所有值后我们计算出x_offset，但是x_offset的size
        # 是(b,c,h,w,N)，我们的目的是将最终的输出结果的size变
        # 成和x一致即(b,c,h,w)，所以在最后用了一个reshape的操作。
        # 这里ks=3
        x_offset = self._reshape_x_offset(x_offset, ks)
        out = self.conv(x_offset)

        return out

        def _get_p_n(self, N, dtype):
        p_n_x, p_n_y = torch.meshgrid(
            torch.arange(-(self.kernel_size-1)//2, (self.kernel_size-1)//2+1),
            torch.arange(-(self.kernel_size-1)//2, (self.kernel_size-1)//2+1))
        # (2N, 1)
        p_n = torch.cat([torch.flatten(p_n_x), torch.flatten(p_n_y)], 0)
        p_n = p_n.view(1, 2*N, 1, 1).type(dtype)

        return p_n

    def _get_p_0(self, h, w, N, dtype):
        p_0_x, p_0_y = torch.meshgrid(
            torch.arange(1, h*self.stride+1, self.stride),
            torch.arange(1, w*self.stride+1, self.stride))
        p_0_x = torch.flatten(p_0_x).view(1, 1, h, w).repeat(1, N, 1, 1)
        p_0_y = torch.flatten(p_0_y).view(1, 1, h, w).repeat(1, N, 1, 1)
        p_0 = torch.cat([p_0_x, p_0_y], 1).type(dtype)

        return p_0

    def _get_p(self, offset, dtype):
        N, h, w = offset.size(1)//2, offset.size(2), offset.size(3)

        # (1, 2N, 1, 1)
        p_n = self._get_p_n(N, dtype)
        # (1, 2N, h, w)
        p_0 = self._get_p_0(h, w, N, dtype)
        p = p_0 + p_n + offset
        return p

    def _get_x_q(self, x, q, N):
        b, h, w, _ = q.size()
        padded_w = x.size(3)
        c = x.size(1)
        # (b, c, h*w)
        x = x.contiguous().view(b, c, -1)

        # (b, h, w, N)
        index = q[..., :N]*padded_w + q[..., N:]  # offset_x*w + offset_y
        # (b, c, h*w*N)
        index = index.contiguous().unsqueeze(dim=1).expand(-1, c, -1, -1, -1).contiguous().view(b, c, -1)

        x_offset = x.gather(dim=-1, index=index).contiguous().view(b, c, h, w, N)

        return x_offset

    @staticmethod
    def _reshape_x_offset(x_offset, ks):
        b, c, h, w, N = x_offset.size()
        x_offset = torch.cat([x_offset[..., s:s+ks].contiguous().view(b, c, h, w*ks) for s in range(0, N, ks)], dim=-1)
        x_offset = x_offset.contiguous().view(b, c, h*ks, w*ks)

        return x_offset
