牛客网刷题VL17 任意小数分频

描述

请设计一个可以实现任意小数分频的时钟分频器，比如说8.7分频的时钟信号

注意rst为低电平复位

提示：

其实本质上是一个简单的数学问题，即如何使用最小公倍数得到时钟周期的分别频比。

设小数为nn，此处以8.7倍分频的时钟周期为例。

首先，由于不能在硬件上进行小数的运算（比如2.1个时钟这种是不现实的，也不存在3.3个寄存器），小数分频不能做到分频后每个时钟周期都是源时钟的nn倍，也无法实现占空比为1/2，因此，考虑小数分频，其实现方式应当为53个clkout时钟周期是10个clkin时钟周期的8.7倍。

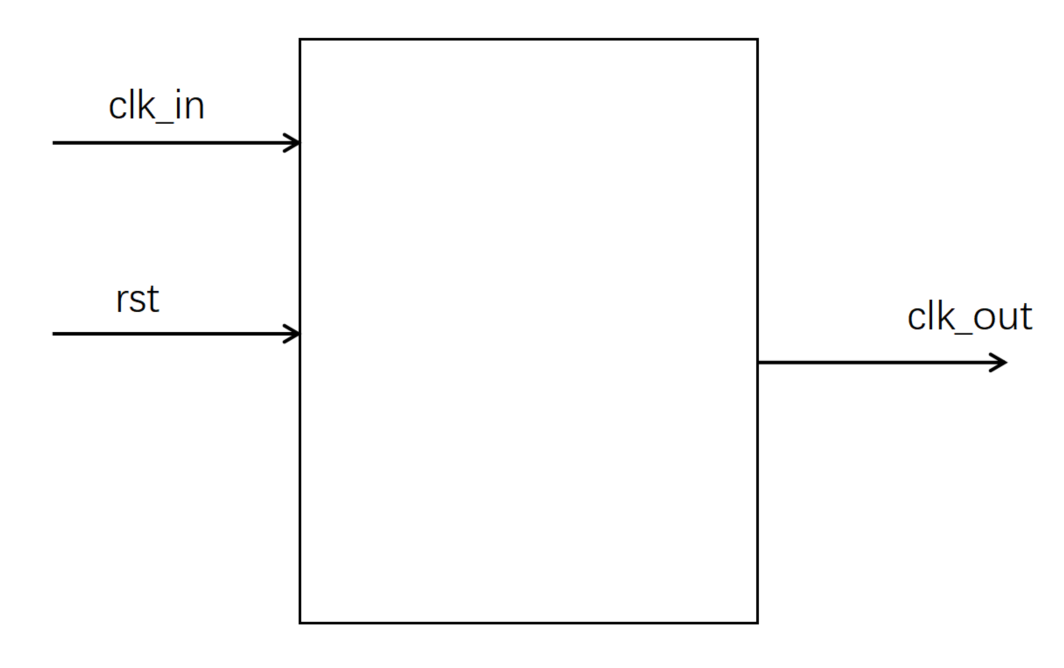

信号示意图：

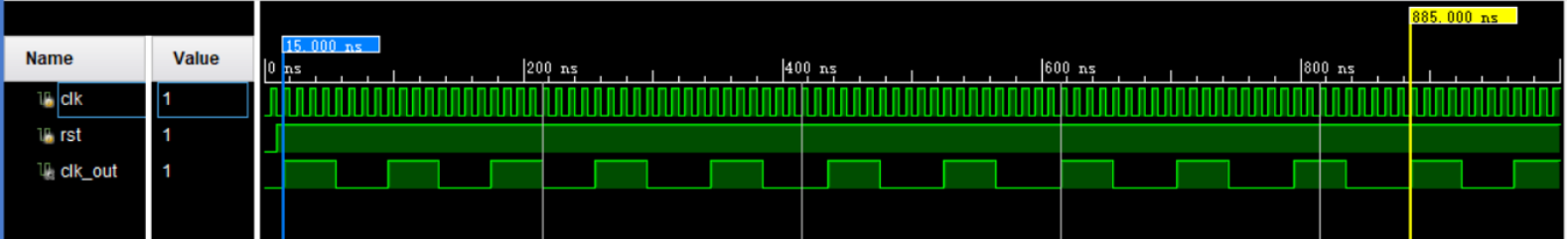

波形示意图：

输入描述：
输入信号 clk_in rst
类型 wire

输出描述：

输出信号  clk_out
类型  wire
