verilog手撕代码1——分频计数器——偶数、奇数、半整数、任意小数分频

---

前言

2023.4.8

---

一、偶数分频

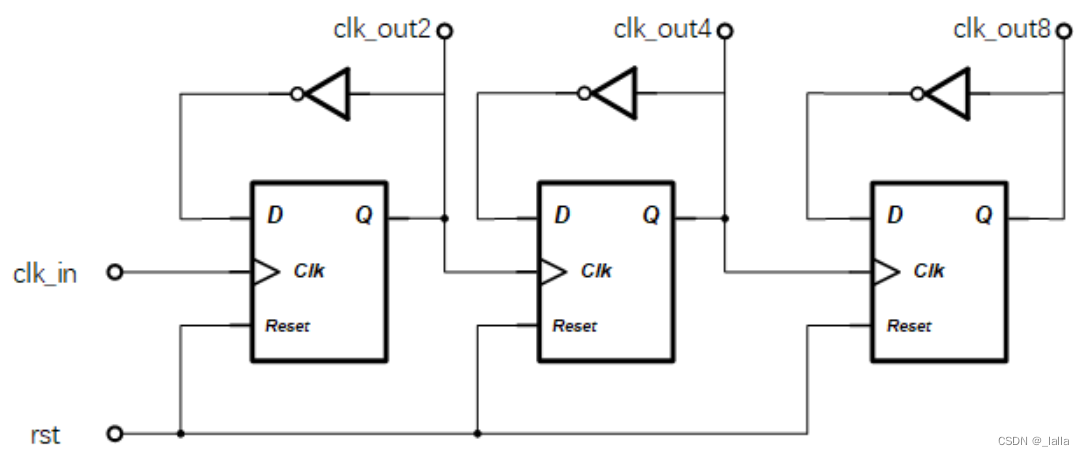

1、使用D触发器设计一个同时输出2/4/8分频的50%占空比的时钟分频器

module even_div
    (
    input     wire rst ,
    input     wire clk_in,
    output    wire clk_out2,
    output    wire clk_out4,
    output    wire clk_out8
    );

    reg clk_out2_r, clk_out4_r, clk_out8_r;

    always@(posedge clk_in or negedge rst) begin  //二分频是最简单的，直接把~Q接到D端就可以了
        if(~rst)
            clk_out2_r <= 0;
        else
            clk_out2_r <= ~clk_out2_r;
    end

    //四分频是以二分频为时钟，就可以在上升沿的时候四分频也是从0跳转到1
    //使得二四八分频同时为高电平
    always@(posedge clk_out2 or negedge rst) begin
        if(~rst)
            clk_out4_r <= 0;
        else
            clk_out4_r <= ~clk_out4_r;
    end

    always@(posedge clk_out4 or negedge rst) begin
        if(~rst)
            clk_out8_r <= 0;
        else
            clk_out8_r <= ~clk_out8_r;
    end

    assign clk_out2 = clk_out2_r;
    assign clk_out4 = clk_out4_r;
    assign clk_out8 = clk_out8_r;
endmodule

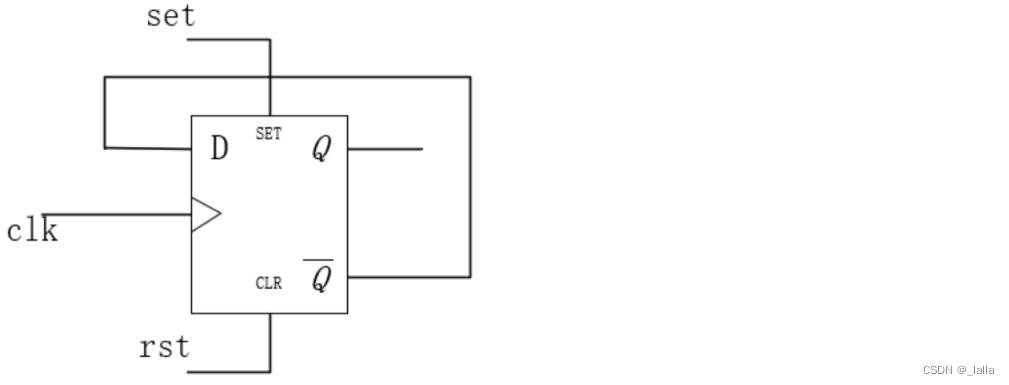

2、用D触发器带同步高置数和异步高复位端的二分频的电路，画出逻辑电路

reg q;
always@(posedge clk or posedge rst)begin
	if(rst)
		q <= 0;
	else if(set)
		q <= 1;
	else
		q <= ~q;
end

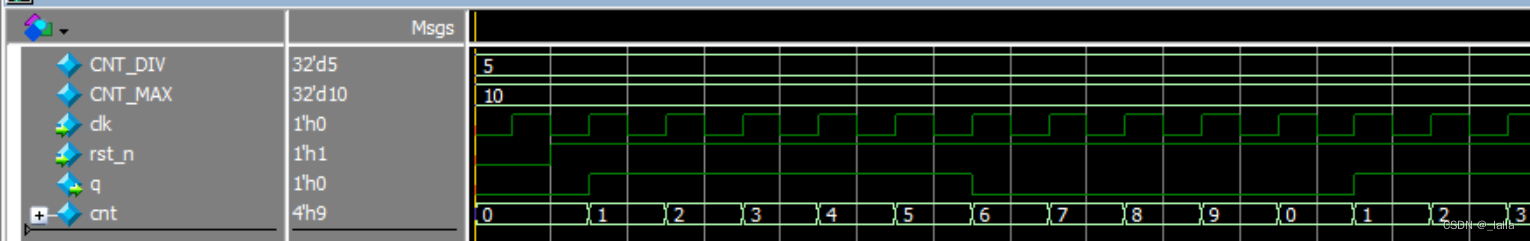

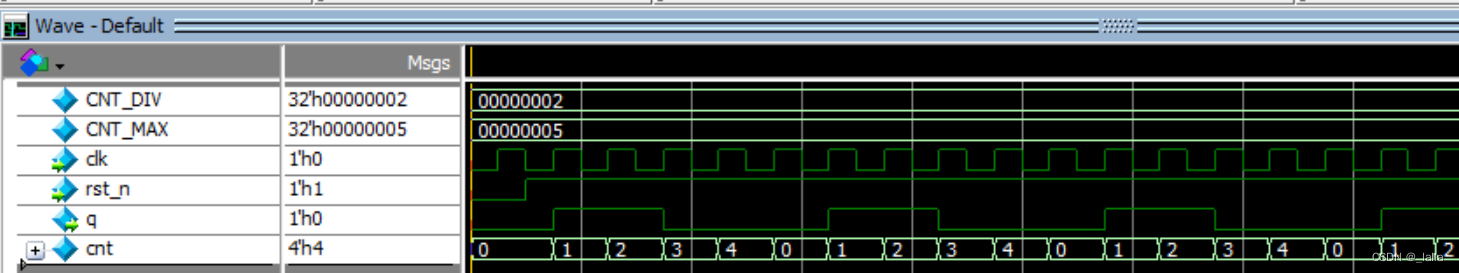

3、输入频率10MHz，输出频率1MHz，进行分频

分频系数：10，偶数分频，用计数器来实现

reg [3:0] cnt;
parameter CNT_DIV = 5, CNT_MAX = 10;

always@(posedge clk or negedge rst_n)begin
	if(!rst_n)
		cnt <= 0;
	else
		cnt <= (cnt==CNT_MAX-1) ? 0 : cnt+1;  //注意计数器最大值为9，不能为10，为10的话下个周期会有问题
end

always@(posedge clk or negedge rst_n)begin
	if(!rst_n)
		q <= 0;
	else if(cnt<CNT_DIV)
		q <= 1;
	else
		q <= 0;
end

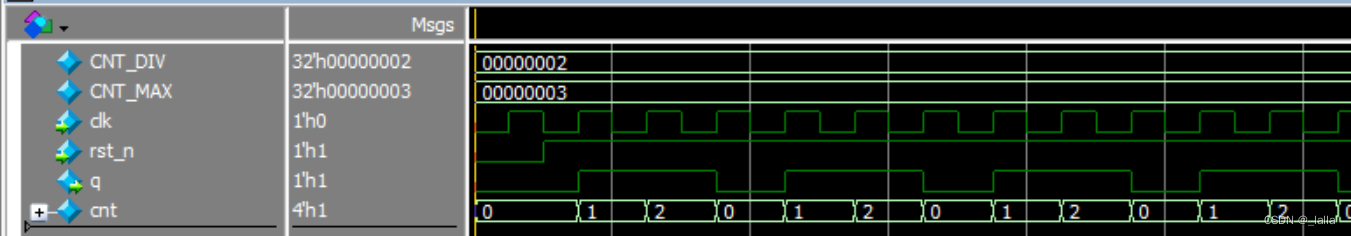

二、奇数分频

1、不要求占空比为50%

原理和偶数分频一样，只不过由于是奇数个周期，可以决定高低电平的占比。例如三分频，占空比可以为1/3或者2/3

//下面是5分频
reg [2:0]cnt;
reg clk_out5_r;

always@(posedge clk_in or negedge rst)begin
    if(!rst)
        clk_out5_r<=0;
    else if(cnt==0||cnt==2)
        clk_out5_r<=~clk_out5_r;
    else
        clk_out5_r<=clk_out5_r;
end

always@(posedge clk_in or negedge rst)begin
    if(!rst)
        cnt<=0;
    else
        cnt<=(cnt==4)?0:cnt+1;
end

2、要求占空比接近50%

2.1 法一：上升沿和下降沿都计数

这种写法应该要避免，无法综合，前面学习verilog语法的时候说过，混合使用上升沿和下降沿触发的触发器。

parameter MAX = 7;
always@(posedge clk_in or negedge clk_in)begin
    if(!rst)begin
        cnt<=0;
        clk_out7_r<=0;
    end
    else if(cnt==MAX-1)begin
        cnt<=0;
        clk_out7_r<=~clk_out7_r;
    end
    else
        cnt<=cnt+1;
end

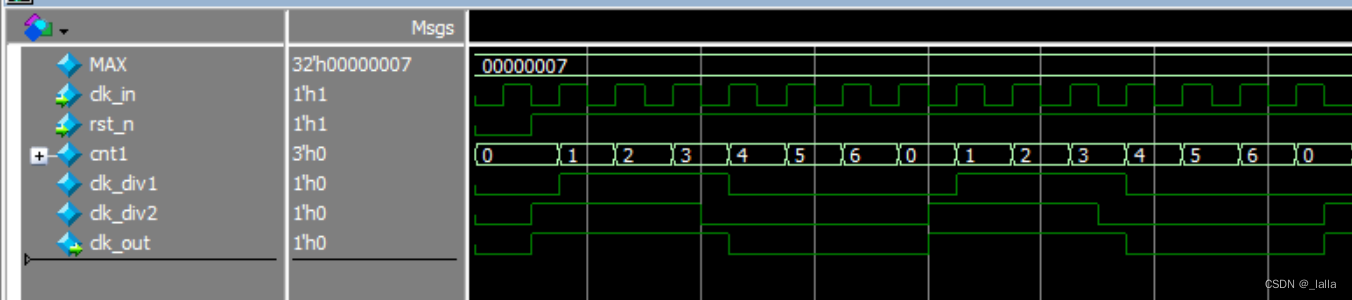

2.2 法二：上升沿下降沿分开计数再组合逻辑输出

如果奇数分频输出时钟的高低电平只差一个cycle ，则可以利用源时钟双边沿特性并采用"与操作"或"或操作"的方式将分频时钟占空比调整到50%。

如果是高电平少，就是相或；如果高电平多，就是相与。

module oushu_div(
	input clk_in,
	input rst_n,
	output clk_out   //这里输出默认是wire类型
	);
	parameter MAX = 7;
	reg [2:0] cnt1;
	reg clk_div1, clk_div2;

	always@(posedge clk_in or negedge rst_n)begin  //用一个计数器计数
		if(!rst_n)
			cnt <= 0;
		else
			cnt <= (cnt==MAX-1) ? 0 : cnt+1;
	end

	always@(posedge clk_in or negedge rst_n)begin
		if(!rst_n)
			clk_div1 <= 0;
		else if(cnt<(MAX-1)/2)
			clk_div1 <= 1;
		else
			clk_div1 <= 0;
	end

	always@(negedge clk_in or negedge rst_n)begin
		if(!rst_n)
			clk_div2 <= 0;
		else if(cnt<(MAX-1)/2)
			clk_div2 <= 1;
		else
			clk_div2 <= 0;
	end

	assign clk_out = clk_div1 | clk_div2 ;
endmodule

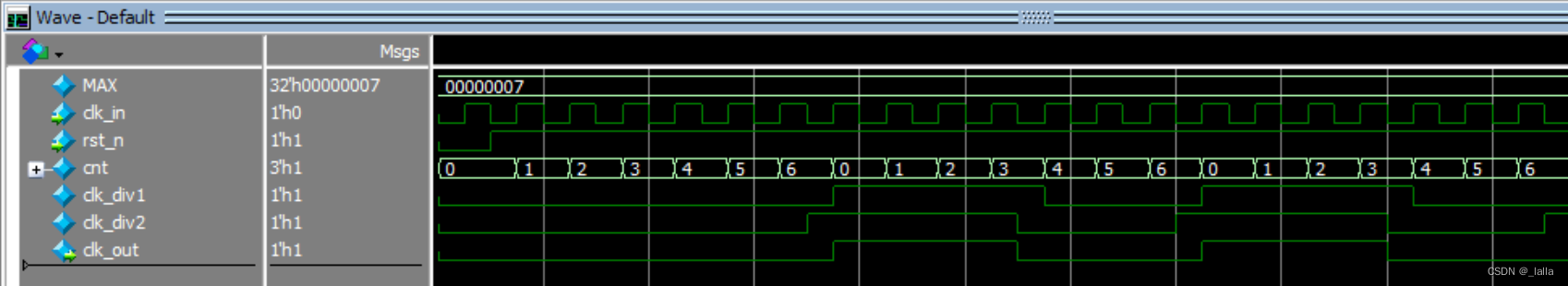

	always@(posedge clk_in or negedge rst_n)begin
		if(!rst_n)
			cnt <= 0;
		else
			cnt <= (cnt==MAX-1) ? 0 : cnt+1;
	end

	always@(posedge clk_in or negedge rst_n)begin
		if(!rst_n)
			clk_div1 <= 0;
		else if(cnt==(MAX-1)/2)   //这样写就使得0-3为高电平，4-8为低电平
			clk_div1 <= 0;
		else if(cnt==(MAX-1))
			clk_div1 <= 1;
	end

	always@(negedge clk_in or negedge rst_n)begin
		if(!rst_n)
			clk_div2 <= 0;
		else if(cnt==(MAX-1)/2)
			clk_div2 <= 0;
		else if(cnt==(MAX-1))
			clk_div2 <= 1;
	end

	assign clk_out = clk_div1 & clk_div2 ;
endmodule

三、小数分频

1、半整数分频

利用时钟的双边沿逻辑，可以对时钟进行半整数的分频。半整数分频的占空比不可能是50%。
例如5.5分频，2.75个周期为高电平，2.75个周期为低电平，不可能实现占空比为50%。

module banzhengshushu_div(
	input clk_in,
	input rst_n,
	output clk_out
	);

	parameter MAX = 11;
	reg [3:0] cnt;
	reg clk_div1, clk_div2;

	always@(posedge clk_in or negedge rst_n)begin
		if(!rst_n)
			cnt <= 0;
		else
			cnt <= (cnt==MAX-1) ? 0 : cnt+1;
	end

	always@(posedge clk_in or negedge rst_n)begin
		if(!rst_n)
			clk_div1 <= 0;
		else if(cnt==0)
			clk_div1 <= 1;
		else if(cnt==2)
			clk_div1 <= 0;
		else if(cnt==6)
			clk_div1 <= 1;
		else if(cnt==8)
			clk_div1 <= 0;
	end

	always@(negedge clk_in or negedge rst_n)begin
		if(!rst_n)
			clk_div2 <= 0;
		else if(cnt==1)
			clk_div2 <= 1;
		else if(cnt==3)
			clk_div2 <= 0;
		else if(cnt==6)
			clk_div2 <= 1;
		else if(cnt==8)
			clk_div2 <= 0;
	end

	assign clk_out = clk_div1 | clk_div2 ;
endmodule

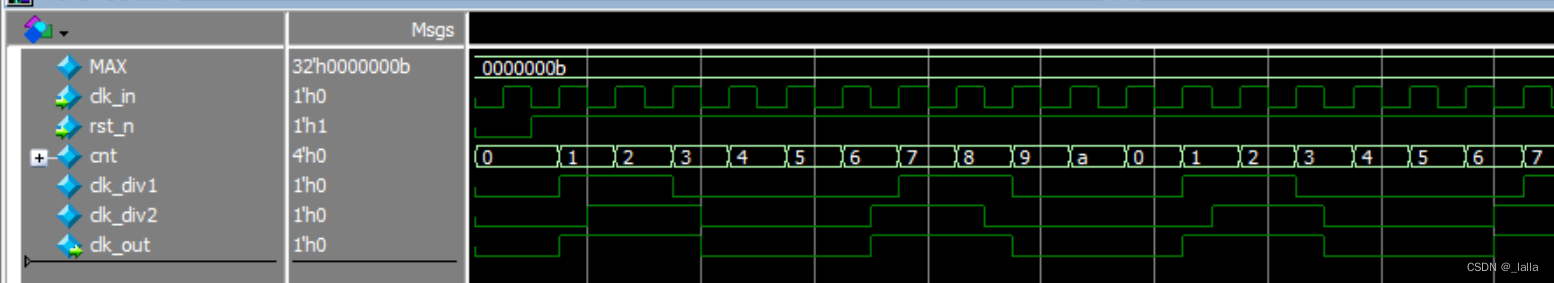

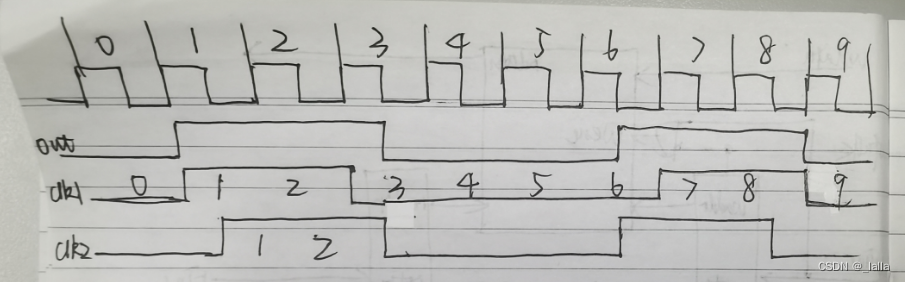

画波形图然后写的代码，可以实现接近50%占空比的5.5分频（11个半周期，5个高电平，6个低电平）

先画出目标波形，再调整clk1和clk2。（从计数值1开始画波形比较方便写代码）

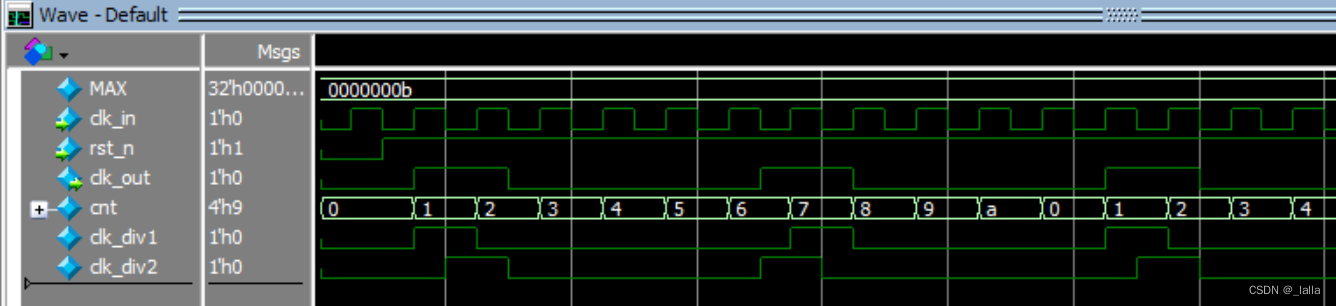

下面代码这样写，占空比就不是接近50%，但是是5.5分频

always@(posedge clk_in or negedge rst_n)begin
		if(!rst_n)
			clk_div1 <= 0;
		else if(cnt==0)
			clk_div1 <= 1;
		else if(cnt==(MAX+1)/2)
			clk_div1 <= 1;
		else
			clk_div1 <= 0;
	end

	always@(negedge clk_in or negedge rst_n)begin
		if(!rst_n)
			clk_div2 <= 0;
		else if(cnt==1)
			clk_div2 <= 1;
		else if(cnt==(MAX+1)/2)
			clk_div2 <= 1;
		else
			clk_div2 <= 0;
	end

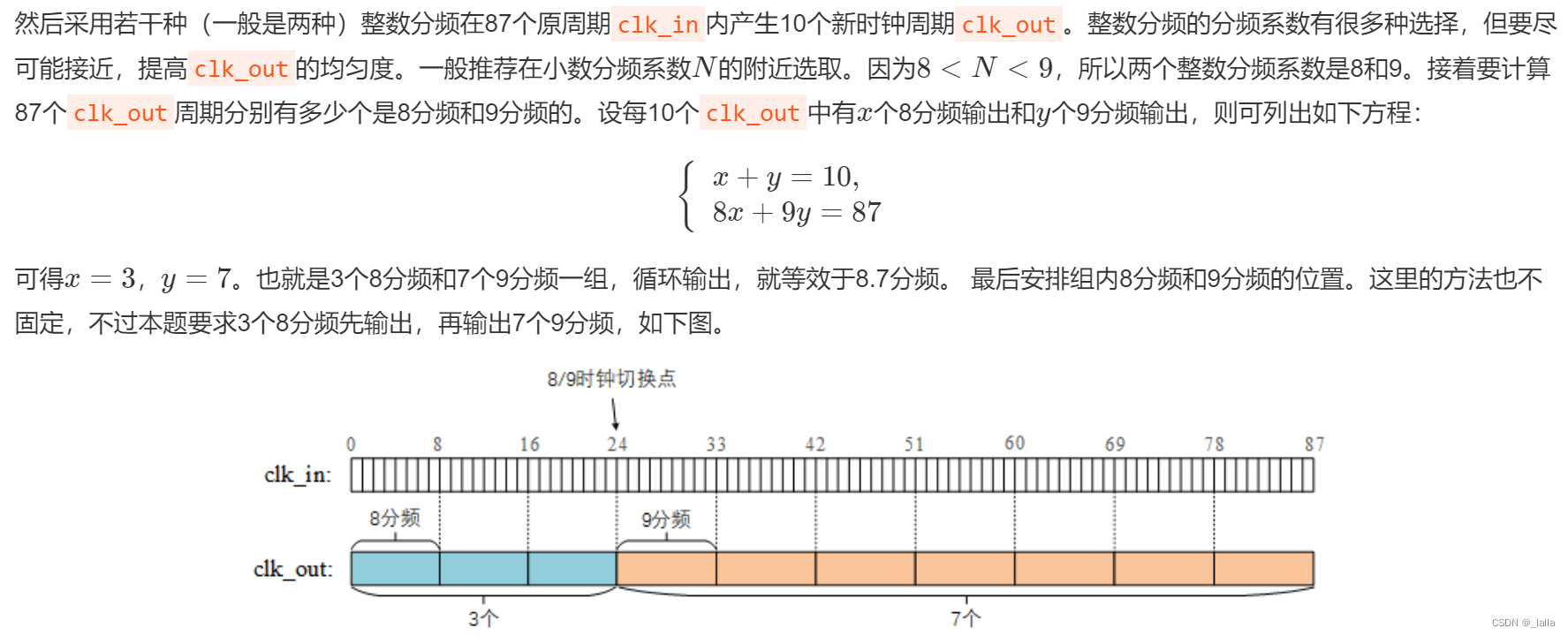

2、任意小数分频

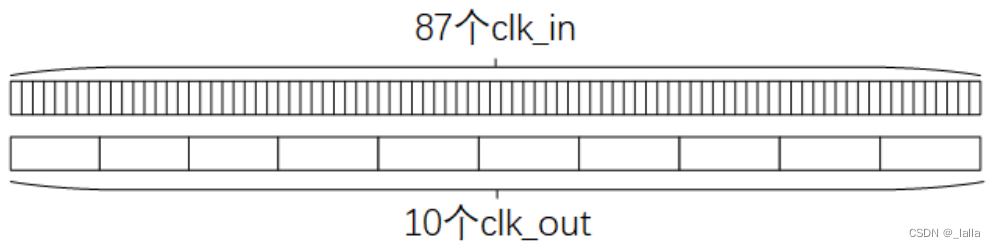

8.7分频 ：1个目标周期 = 8.7个原周期
相当于 ：87个原周期 = 10个目标周期，去计算除有多少个8分频和9分频

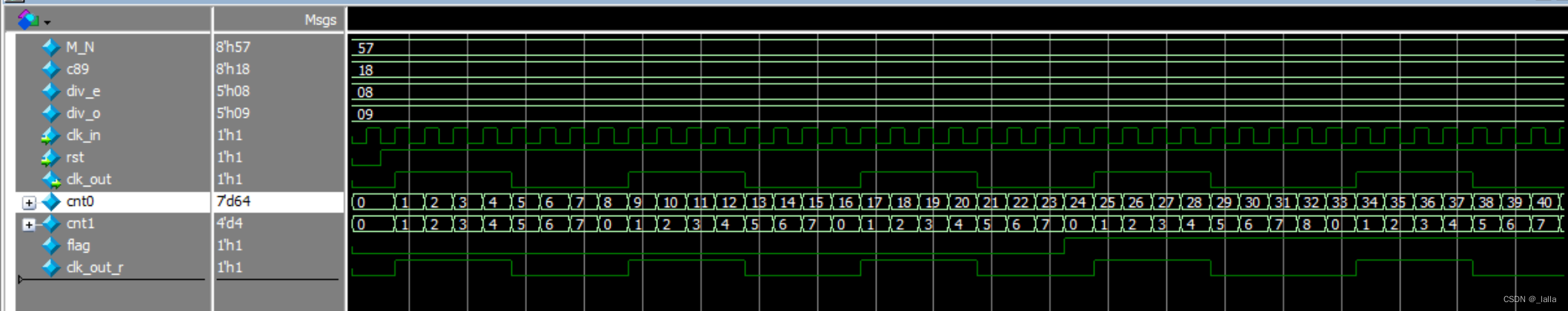

module div_M_N(
 input  wire clk_in,
 input  wire rst,
 output wire clk_out
);
	parameter M_N = 8'd87;
	parameter c89 = 8'd24;  // 8/9时钟切换点
	parameter div_e = 5'd8; //偶数周期
	parameter div_o = 5'd9; //奇数周期

	reg [6:0]cnt0;   //总计数器0-86
	reg [3:0]cnt1;   //分频计数器
	reg flag;    //时钟分频切换标志
	reg clk_out_r;

	always@(posedge clk_in or negedge rst)begin
	    if(!rst)
	        cnt0<=0;
	    else
	        cnt0<=(cnt0==M_N-1)? 0 : cnt0+1;
	end

	always@(posedge clk_in or negedge rst)begin
	    if(!rst)
	        flag<=0;
	    else
	        flag<=(cnt0==c89-1||cnt0==M_N-1)? ~flag : flag;
	end

	//flag=0，八分频，flag=1，九分频
	always@(posedge clk_in or negedge rst)begin
	    if(!rst)
	        cnt1<=0;
	    else if(!flag)
	        cnt1<=(cnt1==div_e-1) ? 0 : cnt1+1;
	    else
	        cnt1<=(cnt1==div_o-1) ? 0 : cnt1+1;
	end

	always@(posedge clk_in or negedge rst)begin
	    if(!rst)
	        clk_out_r<=0;
	    else if(!flag)
	        clk_out_r<=(cnt1<4) ? 1 : 0;
	    else
	        clk_out_r<=(cnt1<4) ? 1 : 0;
	end

	assign clk_out=clk_out_r;
endmodule

四、总结

对于绝大多数的触发器，其实只需要用到时钟的上升沿触发，很少用到下降沿。在这种情况下，只要上升沿和时钟频率有关系，什么时候来下降沿不重要。所以50%的占空比不是必须的。

因此在小数分频器中关注的是得到一个尽量均匀的分频信号，而不是得到一个绝对50%占空比的分频信号。

五、testbench

module jishu_div_testbench ();
	reg clk_in;
	reg rst_n;
	wire clk_out;

	jishu_div jishu_div_i(
		.clk_in(clk_in),
		.rst_n(rst_n),
		.clk_out(clk_out)
	);

	initial begin
		clk_in = 0;
		rst_n = 0;
		//q = 0;
		#10;
		rst_n = 1;
	end

	always #5 clk_in = ~clk_in;
endmodule
