【Cadence】sprobe的使用

已于 2024-01-10 23:02:29 修改
阅读量1.9k 收藏 17
点赞数 12
分类专栏： Cadence CMOS 文章标签： CMOS Cadence
于 2024-01-10 11:35:35 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44291388/article/details/135499428
版权

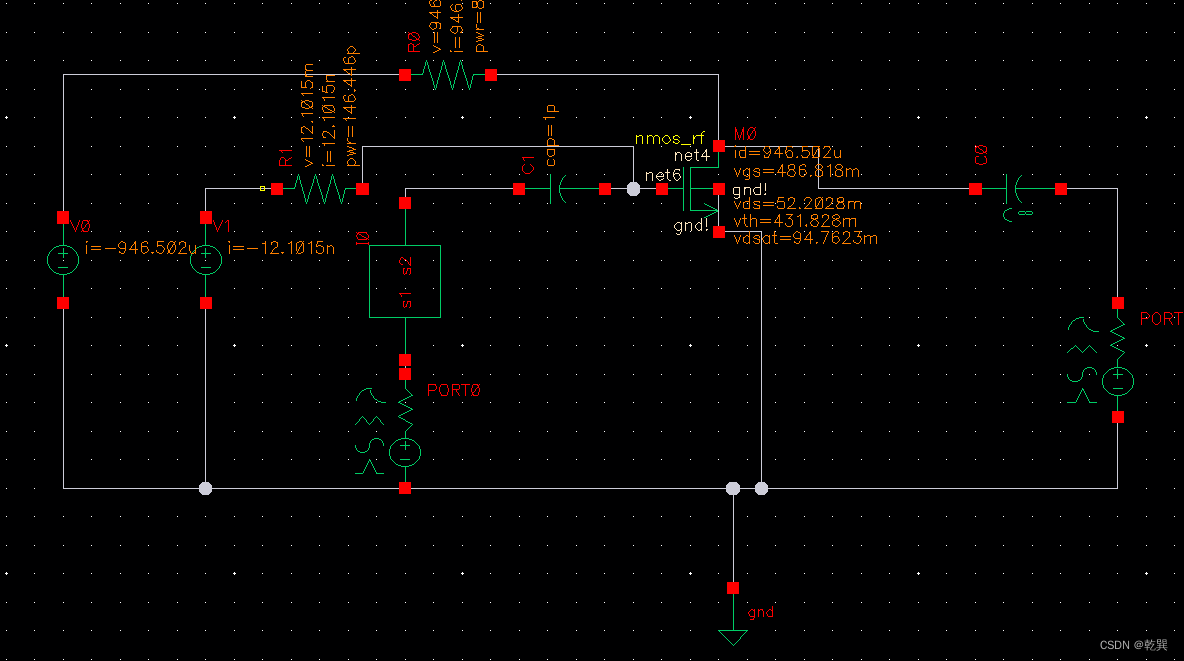

实验目的：通过sprobe测试电路中某个节点的阻抗

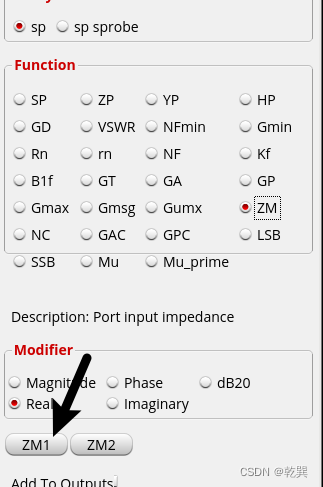

这里通过sprobe测试输入阻抗，可以通过port来验证
在这里插入图片描述
设置如下：
在这里插入图片描述
在这里插入图片描述

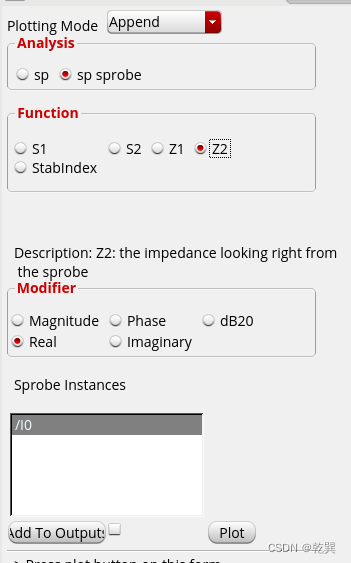

说明：Z1代表sprobe往left看，Z2代表sprobe往right看
在这里插入图片描述

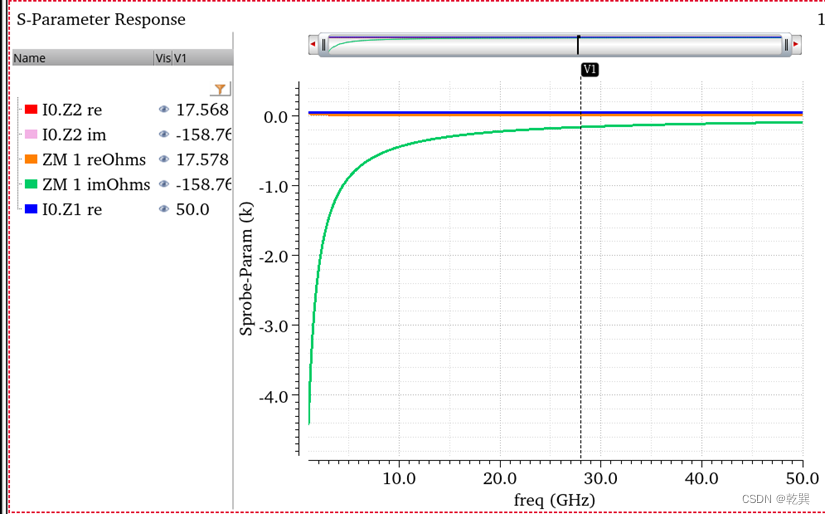

结果如下：
可以看到ZM1=I0.Z2
顺便给出了I0.Z1=50，即port的阻抗
在这里插入图片描述
