Verilog 多段式状态机写法及Vivado生成原理图对比

FPGA 中，基于时序编写状态机，可以完成几乎所有的逻辑控制任务。状态机就是用来管理电路的逻辑状态。
状态机通常有三种：一段式、二段式、三段式。可以写出四段式，五段式，但一般来说，常用的不超过三段。写成几段看实际情况，一般很简单的状态机写一段式，稍复杂的用二段式，特别复杂的用三段式。

1. 一段式状态机

module detect_1(
    input clk_i,
    input rst_n_i,
    output out_o
);

reg out_r;
//状态声明和状态编码
reg [1:0] state;
parameter [1:0] S0=2'b00;
parameter [1:0] S1=2'b01;
parameter [1:0] S2=2'b10;
parameter [1:0] S3=2'b11;

always@(posedge clk_i)
begin
    if(!rst_n_i)begin
        state<=0;
        out_r<=1'b0;
    end
    else
case(state)
S0 :
    begin
        out_r<=1'b0;
        state<= S1;
    end
S1 :
    begin
        out_r<=1'b1;
        state<= S2;
    end
S2 :
    begin
        out_r<=1'b0;
        state<= S3;
    end
S3 :
    begin
        out_r<=1'b1;
    end
endcase
end

assign out_o=out_r;
endmodule

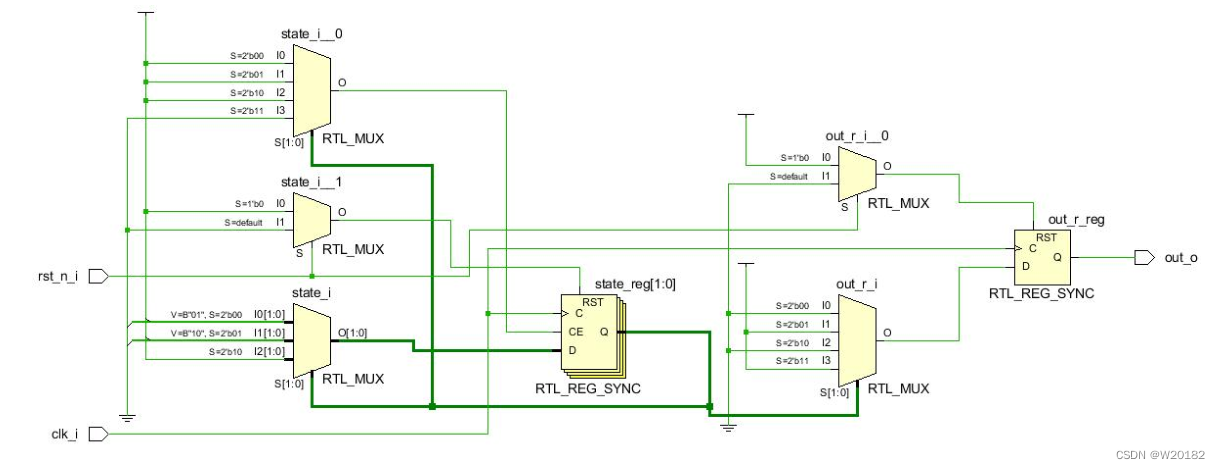

通常来说一段式状态机不推荐，但是简单的代码没必要严格使用多段式。简单状态机是可以用的。

2. 二段式状态机

...
//时序逻辑：描述状态转换
always@(posedge clk_i)
begin
    if(!rst_n_i)
        Current_state<=0;
    else
        Current_state<=Next_state;
end

//组合逻辑:描述下一状态和输出
always@(*)
begin
    case(Current_state)
S0 :
    begin
        out_r=1'b0;
        Next_state= S1;
    end
S1 :
    begin
        out_r=1'b1;
        Next_state= S2;
    end
S2 :
    begin
        out_r=1'b0;
        Next_state= S3;
    end
S3 :
    begin
        out_r=1'b1;
        Next_state=Next_state;
    end
    endcase
end

assign out_o=out_r;
...

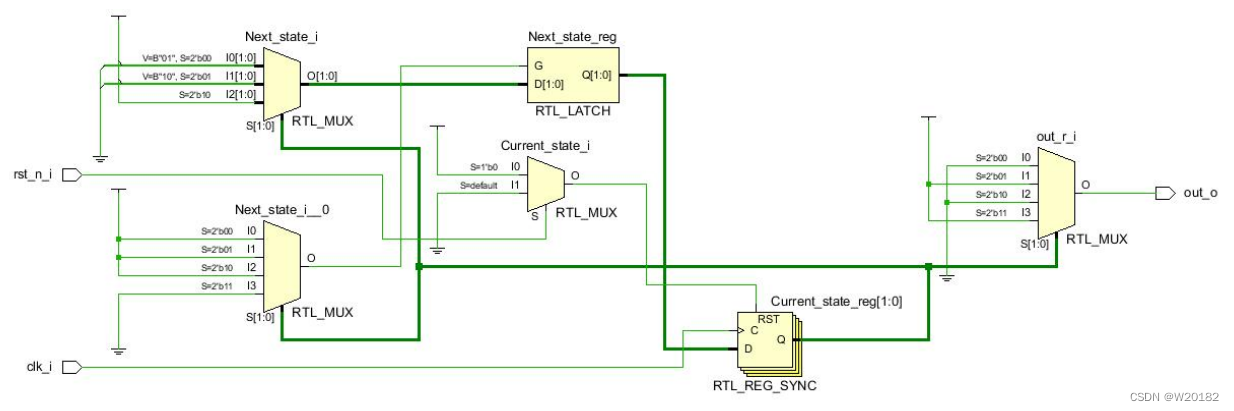

两段式状态机采用两个 always 块实现状态机的功能，一个 always 采用同步时序逻辑描述状态转移，另一个 always 采用组合逻辑来判断状态条件。

推荐使用至少两段式的状态机。

3. 三段式状态机

...
//时序逻辑：描述状态转换
always@(posedge clk_i)
begin
    if(!rst_n_i)
        Current_state<=0;
    else
        Current_state<=Next_state;
end

//组合逻辑：描述下一状态
always@(*)
begin
    case(Current_state)
    S0:
        Next_state = S1;
    S1:
        Next_state = S2;
    S2:
        Next_state = S3;
    S3:
        Next_state = Next_state;
    default :
        Next_state = S0;
    endcase
end

//输出逻辑：让输出 out，经过寄存器 out_r 锁存后输出，消除毛刺
always@(*)
begin
    case(Current_state)
    S0,S2:
        out_r<=1'b0;
    S1,S3:
        out_r<=1'b1;
    default :
        out_r<=out_r;
    endcase
end

assign out_o=out_r;
...

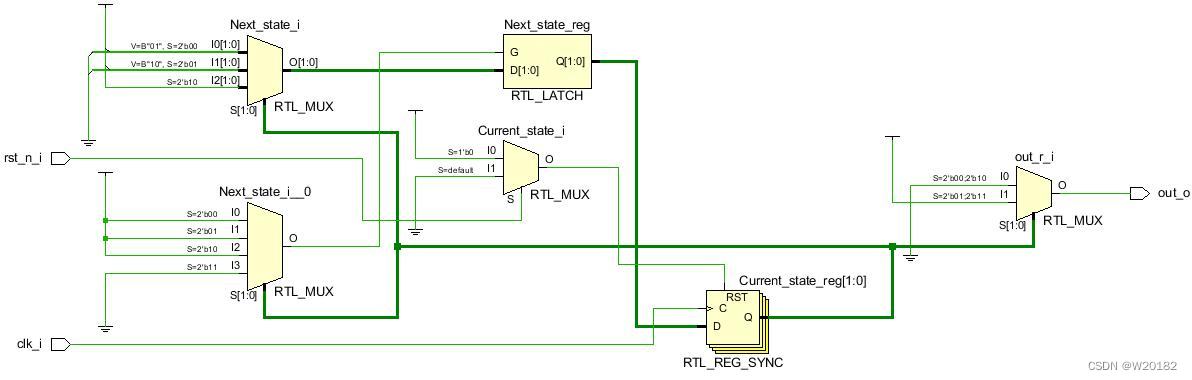

三段式状态机有3个always块，第一个同步时序逻辑描述状态转移，第二个采用组合逻辑描述状态转移条件和规律，第三个 描述电路的输出。

一般使输出信号经过寄存器缓存之后再输出，消除电路毛刺。这是比较推荐的形式。

//  FPGA输出信号毛刺相关问题分析与解决办法 - 知乎

对比三种状态机的写法和原理图，三段式是最简洁高效的形式，两段式次之，一段式最繁杂。因此一般推荐使用两段式以上的状态机。
