基于zcu102板卡的FPGA开发记录：为ZCU102配置ubuntu桌面(含红灯亮无法显示等问题解决方案)

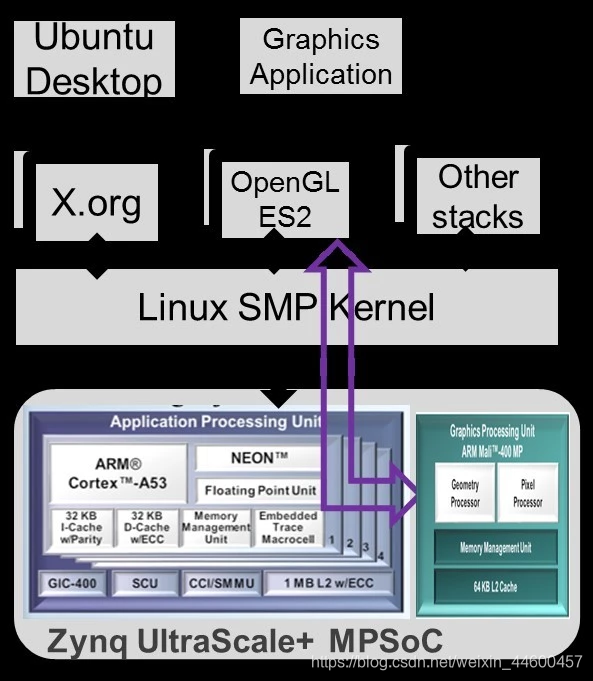

一、前期准备

1.  带电源的 Xilinx ZCU102 评估套件 .

2. 10 类 SD 卡(内存>8 GB).

3. 以太网电缆(用于 Internet 连接、apt-get 指令安装软件包以及供用户试用 Webserver 演示)、Micro USB 转标准 USB 数据线.

4. 4K或1080P显示器和 DisplayPort 电缆(注意如果是DP转HDMI，要使用有源转接器).

5. USB 3.0 连接器或 USB 2.0 微型电缆到标准 USB 母头适配器，USB集线器连接 USB 鼠标、USB 键盘或集成鼠标的 USB 键盘等.

6. 用于zcu102的ubuntu桌面镜像文件，官方下载链接Ubuntu_Desktop_Release_2018_3.
其包含以下文件/文件夹：

7. 为了防止出错，xilinx的相关软件版本皆为2018.3(注意查看petalinux部署环境支持的ubuntu版本，本人使用的是ubuntu16.04.3).

8. 问题不决，重启解决(reboot).

二、将预构建镜像烧录到SD卡中

1. 准备 SD 卡.

2. 在下载好的\Ubuntu_Desktop_Release_2018_3\Ready_to_test_images目录中找到“ ZCU102_UbuntuDesktop_2018_3.img ” .

3. 使用镜像烧录软件将ZCU102_UbuntuDesktop_2018_3.img文件解压到 SD 卡.

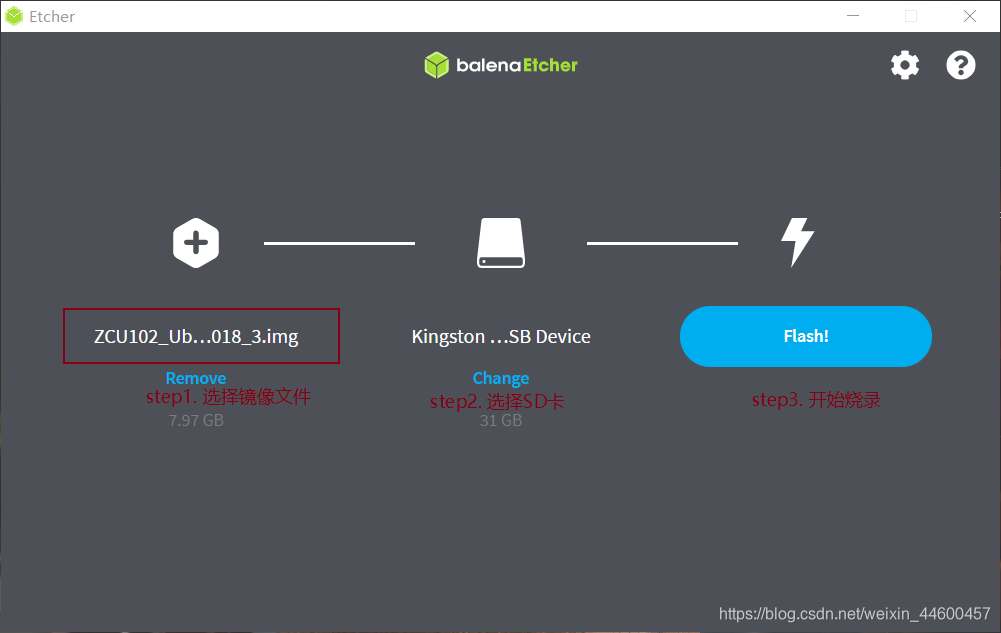

烧录方法：windows10下使用balenaEtcher烧录

4. 烧录完成后会产生两个分区，其中一个是文件系统(在windows系统下不可见)，另外一个分区中有两个文件(image.ub和BOOT.bin) .

5. 注意：上述产生的两个文件(image.ub和BOOT.bin) 需要在后续步骤中被替换掉.

三、使用 Petalinux 2018.3 制作 Linux 镜像

注意：此部分是为了生成 Linux 镜像文件(image.ub和BOOT.bin)，用于替换上个部分烧录后产生的(image.ub和BOOT.bin).

1. 准备.hdf文件

方式一: 使用Ubuntu_Desktop_Release_2018_3中已经提供design_1_wrapper.hdf文件

方式二: 根据提供的.tcl脚本使用vivado2018.3 制作.hdf文件，步骤如下：

(1)  启动 Vivado Design Suite 2018.3（在 Linux 上）

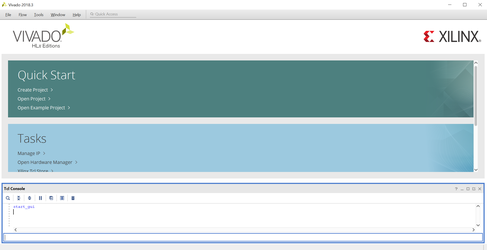

(2) 在Vivado欢迎屏幕的TCL控制台，将目录更改为/ Ubuntu_Desktop_Release_2018_3 /Hardware，其中project.tcl文件存在.

cd /home/...你的路径/Ubuntu_Desktop_Release_2018_3/Hardware

source project.tcl

此 TCL 脚本将执行以下操作

• 自动创建 Vivado 项目.
• 创建新的模块设计并自动填充 Zynq UltraScale+ MPSoC PS 系统、所需的组件和连接.
• 为 ZCU102 板配置 Zynq UltraScale+ MPSoC PS 系统.

(3) 创建wrap器，

(4) 导出design_1_wrapper.hdf文件

该过程完成后，将在/Ubuntu_Desktop_Release_2018_3/Hardwar e 目录下生成design_1_wrapper.hdf

2. 开始制作

(1) 使用以下命令创建 Petalinux 项目

petalinux-create -t​​ project –s <path to the downloaded zcu102 bsp>/xilinx-zcu102-v2018.3-final.bsp

(2) 将目录更改为创建的 Petalinux 项目

cd <petalinux-project>

(3) 将design_1_wrapper.hdf文件复制到新建的项目下

petalinux-config --get-hw-description

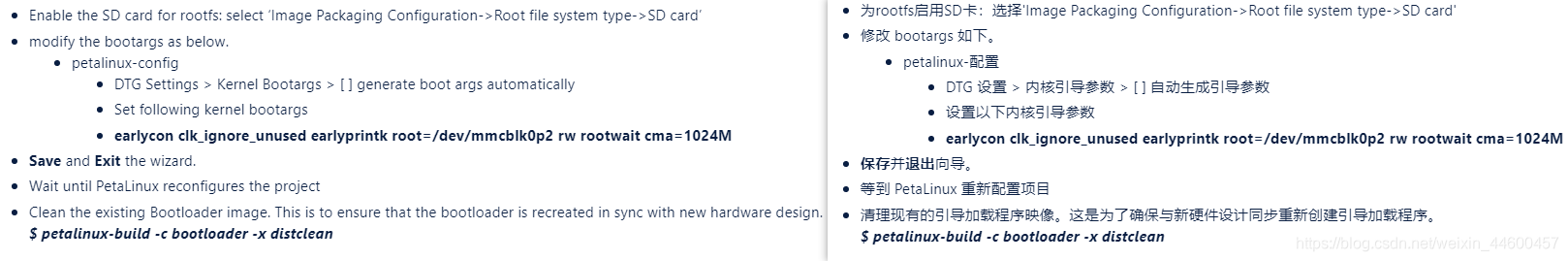

(4) 在弹出的界面上进行如下设置

earlycon clk_ignore_unused earlyprintk root=/dev/mmcblk0p2 rw rootwait cma=1024M

(5) 保存并退出向导

(6) 等到 PetaLinux 重新配置项目，清理现有的引导加载程序映像。这是为了确保与新硬件设计同步重新创建引导加载程序

petalinux-build -c bootloader -x distclean

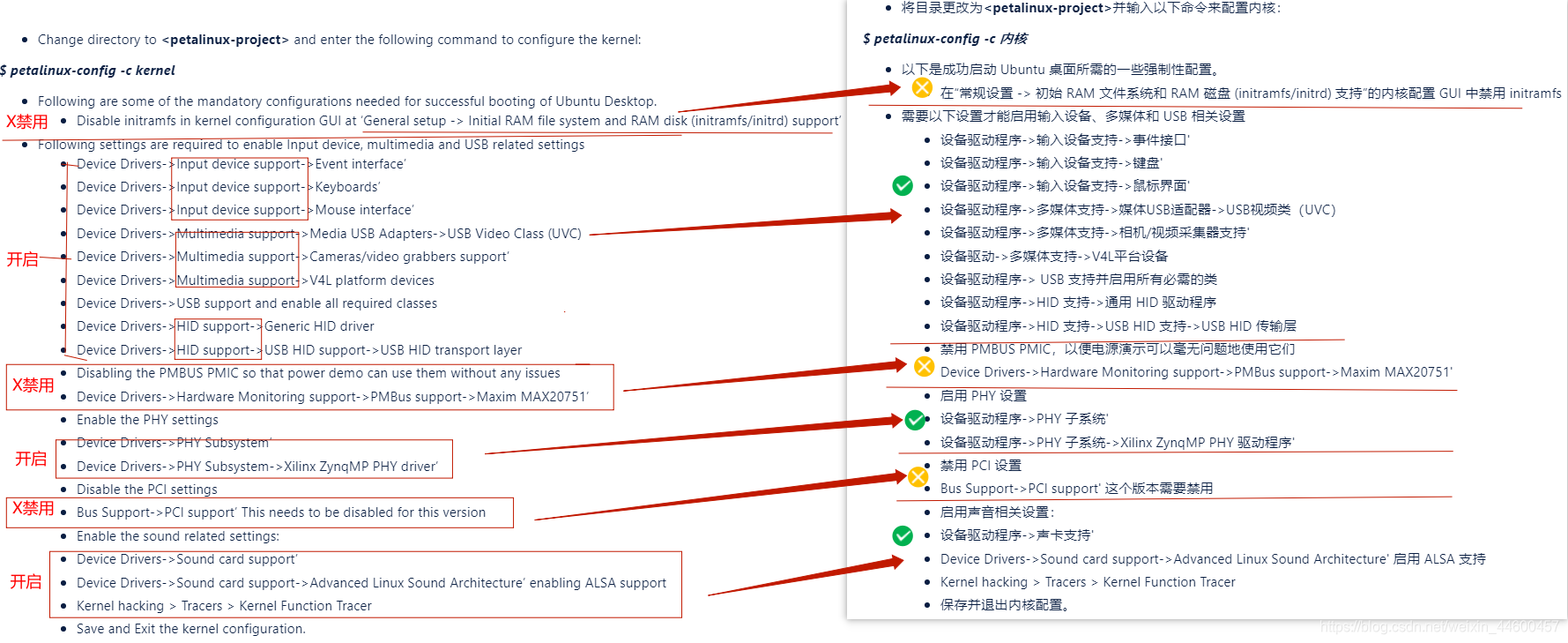

 (7) 配置内核，步骤如下：

petalinux-config -c kernel

【注意： Device Drivers->USB support and enable all required classes (不要选Disable External Hub，即前面不是*号，为空)】

(8) 输入以下命令以构建 Linux 映像

petalinux-build

 (9) 等待项目构建完成，使用以下命令创建 BOOT.bin

petalinux-package --boot --fsbl images/linux/zynqmp_fsbl.elf --u-boot images/linux/u-boot.elf

如果设计包含PL部分，执行以下指令：

petalinux-package --boot --fsbl images/linux/zynqmp_fsbl.elf --fpga images/linux/system.bit --pmufw images/linux/pmufw.elf --atf images/linux/bl31.elf --u-boot images/linux/u-boot.elf --force

(10) 移动到文件夹images/linux/并将BOOT.BIN和image.ub文件复制到SD卡的boot分区

(11) 如果对HDF文件进行了修改再次编译，执行以下指令在重复操作步骤3、6、8、9

petalinux-build -x mrproper

四、ZCU102 电路板设置

• 将 Micro USB 线连接到 ZCU102 Board Micro USB 端口 J83，另一端连接到主机 PC 上的开放 USB 端口。该电缆将用于 UART over USB 通信.
• 将网线一端连接到ZCU102连接器J73，另一端连接到主机的以太网插座.
• 将 SD 卡插入 SD 卡插槽 J100.

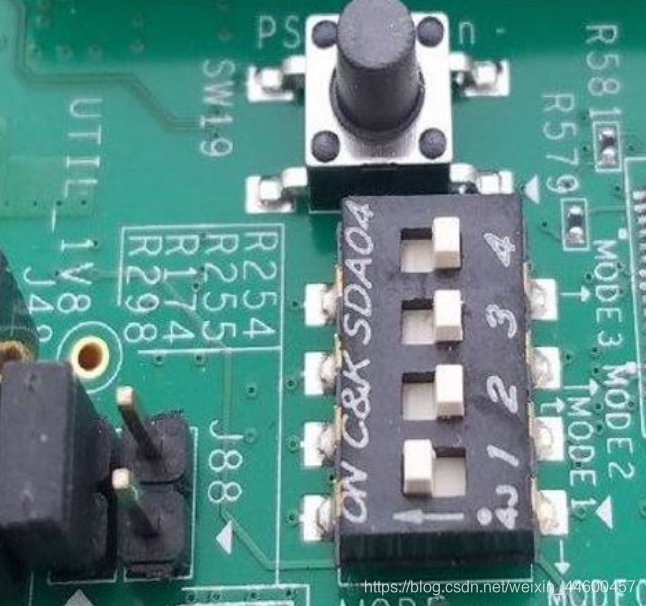

• 如图所示设置 SW6 开关。这将启动设置配置为从 SD 启动(zcu102 v1.1模式如下)
• 将 12V 电源连接到 ZCU102 6 针 Molex 连接器.
• 检查 USB 连接器附近的跳线

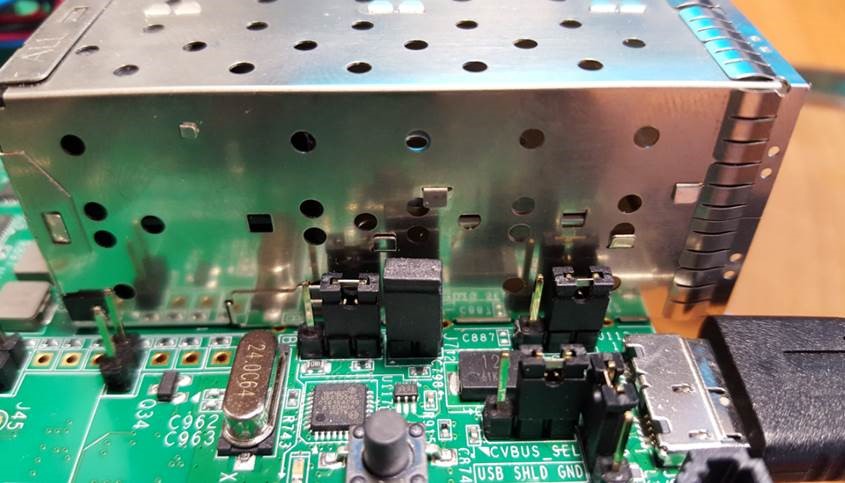

  特别是J7跳线必须插入USB才能工作！(有关正确的跳线配置，请参见照片).



五、会遇到的问题

1. SD卡启动后DONE灯一直为红色

其实红灯显示也无妨，因为其没有包含PL端设计，红灯亮表示：没有进入PL端程序

只要通过端口能查到进入系统即可

2. 显示器没有显示

(1) 可能原因1：DP转HDMI转接口不是无源的

(2) 可能原因2：显示器与ZCU102不匹配(此可能性不大)

(3) 可能原因3：没有正确进入启动程序

在终端中进行指令重启

reboot

3. 键盘鼠标无效

再次检查 USB 连接器附近的跳线
特别是J7跳线必须插入USB才能工作

4. 不能连接网络

(1) 情况一：zcu102只能ping通自己，不能在主机上ping通zcu102的IP

可能原因：zcu102网络与主机(你的电脑)的网络不是在同一个网段

(2) 情况二： zcu102不能访问外网

可能原因：未对zcu102中的ubuntu系统的网路进行配置

解决方法：按照ubuntu网络配置的方法设置网络为自动分配IP地址模式或固定IP地址模式

可参考如下博客：

基于zcu102板卡的FPGA开发记录：为zcu102_ubuntu配置网卡

六、参考资料

1. 官方参考：Zynq UltraScale＋ MPSoC Ubuntu part 2 - Building and Running the Ubuntu Desktop From Sources
