微分方程的建立

一般形式

根据力学、电学等物理学规律,得到输入和输出之间的数学表达式,即列处描述系统特性的微分方程。

一个 n n n阶连续时间系统可以用 n n n阶微分方程来描述,其一般形式为
y ( n ) ( t ) + a n − 1 y n − 1 ( t ) + ⋅ ⋅ ⋅ + a 1 y ′ ( t ) + a 0 y ( t ) = b m x ( m ) ( t ) + b m − 1 x m − 1 ( t ) + ⋅ ⋅ ⋅ + b 1 x ′ ( t ) + b 0 x ( t ) y^{(n)}(t)+a_{n-1}y^{n-1}(t)+···+a_1y'(t)+a_0y(t)= \\b_mx(m)(t)+b_{m-1}x^{m-1}(t)+···+b_1x'(t)+b_0x(t) y(n)(t)+an1yn1(t)++a1y(t)+a0y(t)=bmx(m)(t)+bm1xm1(t)++b1x(t)+b0x(t)
式中 y ( t ) y(t) y(t) x ( t ) x(t) x(t)是系统的响应和激励; y ( n ) ( t ) y^{(n)}(t) y(n)(t) y ( t ) y(t) y(t) n n n阶导数; x ( m ) ( t ) x^{(m)}(t) x(m)(t) x ( t ) x(t) x(t) m m m阶导数; a k a_k ak b k b_k bk是各项系数。

LTI系统

对于线性时不变系统,即连续时间LTI系统,其组成系统的原件都是具有恒定参数值的线性元件,因此式中各参数为常数,所以它的数学模型就是一个线性常系数微分方程

知道了LTI系统的模型类型,下面开始建立LTI系统的常系数微分方程。

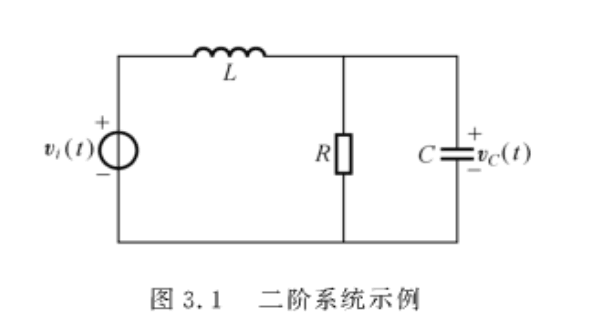

以下图电路为例。以信号源 v i ( t ) v_i(t) vi(t)为系统的激励信号电容器两端的端电压 v c ( t ) v_c(t) vc(t)为系统响应

根据KCL和KVL可得
v i ( t ) = v L ( t ) + v C ( t ) i L ( t ) = i R ( t ) + i c ( t ) v_i(t)=v_L(t)+v_C(t) \\i_L(t)=i_R(t)+i_c(t) vi(t)=vL(t)+vC(t)iL(t)=iR(t)+ic(t)
式中 v L ( t ) v_L(t) vL(t)为电感器电压, i L ( t ) i_L(t) iL(t)为通过电感的电流, i R ( t ) i_R(t) iR(t)为通过电阻的电流, i c ( t ) i_c(t) ic(t)为通过电容的电流。

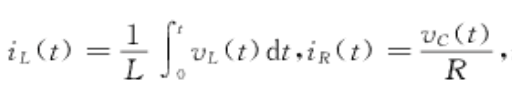

各元件端电压与端电流之间关系为
i C ( t ) = C d v c ( t ) d t i_C(t)=C\frac{dv_c(t)}{dt} iC(t)=Cdtdvc(t)

根据各元件上电压与电流关系可得LTI系统的常系数微分方程。
v c ′ ′ ( t ) + 1 R C v c ′ ( t ) + 1 L C v c ( t ) = 1 L C v i ( t ) v''_c(t)+\frac{1}{RC}v'_c(t)+\frac{1}{LC}v_c(t)=\frac{1}{LC}v_i(t) vc(t)+RC1vc(t)+LC1vc(t)=LC1vi(t)
为了求解该微分方程的解,通常还需要知道电路的初始条件 v c ( 0 ) v_c(0) vc(0) v c ′ ( 0 ) v'_c(0) vc(0)

微分方程的经典法求解

系统的微分方程的解即系统的响应,系统的响应(解)可由两部分相加而成。一部分是微分方程的齐次方程的解,称为齐次解,记作 y h ( t ) y^{h}(t) yh(t);另一部分是原方程的任意一个解,称为特解,记作 y ∗ ( t ) y^*(t) y(t)。得完全解的形式如下
y ( t ) = y h ( t ) + y ∗ ( t ) y(t)= y^{h}(t)+y^*(t) y(t)=yh(t)+y(t)

例题

齐次解的求法和高数的类似,直接看例题吧。

例题:

LTI系统的微分方程为
y ′ ′ ( t ) + 6 y ′ ( t ) + 8 y ( t ) = x ( t ) , t > 0 y''(t)+6y'(t)+8y(t)=x(t),t>0 y(t)+6y(t)+8y(t)=x(t),t>0
初始条件 y ( 0 ) = 1 y(0)=1 y(0)=1, y ′ ( 0 ) = 2 y'(0)=2 y(0)=2,输入信号 x ( t ) = e − t u ( t ) x(t)=e^{-t}u(t) x(t)=etu(t),求它的全解。

齐次解的求法

解:

  1. 首先确定齐次解 y h ( t ) y^h(t) yh(t)的形式

y h ′ ′ ( t ) + 6 y h ′ ( t ) + 8 y h ( t ) = 0 y''_h(t)+6y'_h(t)+8y_h(t)=0 yh(t)+6yh(t)+8yh(t)=0

  1. 然后写出它的特征方程(令 y h ′ ( t ) = s y_h'(t)=s yh(t)=s

s 2 + 6 s + 8 = 0 s^2+6s+8=0 s2+6s+8=0

  1. 求解得到特征方程的特征根

s 1 = − 2 , s 2 = − 4 s_1 = -2,s_2=-4 s1=2,s2=4

  1. 根据特征根的形式,判断出齐次解的形式

    判断规则:

    1. 如果特征根为 N N N互不相同实根:齐次解形式如下
      y ( h ) ( t ) = ∑ i = 1 N C i e s i t y^{(h)}(t)=\sum^N_{i=1}C_ie^{s_it} y(h)(t)=i=1NCiesit

    2. 如果特征根中有L个重根,即 r 1 = r 2 = . . . = r L r_1=r_2=...=r_L r1=r2=...=rL,其余跟均为单根:齐次解为
      y ( h ) ( t ) = ∑ i = 1 L C i t i − 1 e s i t + ∑ j = L + 1 N c j e s j t y^{(h)}(t)=\sum^L_{i=1}C_it^{i-1}e^{s_it}+\sum^N_{j=L+1}c_je^{s_jt} y(h)(t)=i=1LCiti1esit+j=L+1Ncjesjt

    3. 如果特征根为共轭负根, s 1 = α + j β s_1=\alpha+j\beta s1=α+jβ, s 2 = α − j β s_2=\alpha-j\beta s2=αjβ:齐次解形式如下
      y h ( t ) = e α [ A 1 c o s ( β t ) + A 2 s i n ( β t ) ] y^{h}(t)=e^\alpha[A_1cos(\beta t)+A_2sin(\beta t)] yh(t)=eα[A1cos(βt)+A2sin(βt)]

    本题为第一种情况,得到它的齐次解为
    y h ( t ) = C 1 e − 2 t + C 2 e − 4 t , t > 0 y_h(t)=C_1e^{-2t}+C_2e^{-4t},t>0 yh(t)=C1e2t+C2e4t,t>0
    式中的 C 1 , C 2 C_1,C_2 C1,C2将在求得全解后由初始条件确定。

特解的求法

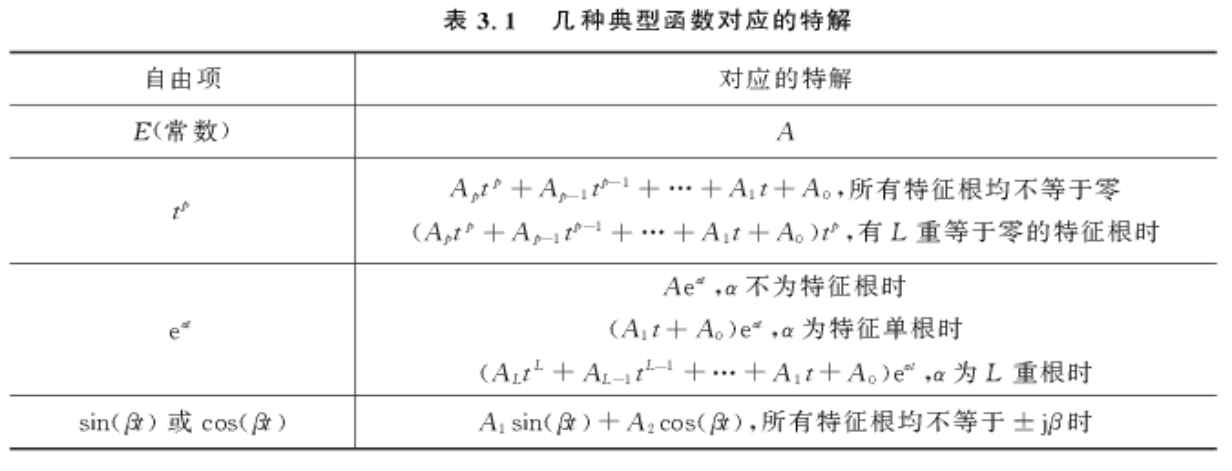

一般通过假定输出为与输入(右边的自由项)相同的一般函数形式来求得特解。

仍然以上题为例,求它的特解。

  1. 确定特解的形式

    自由项的形式: e ( − t ) e^{(-t)} e(t),且-1不是特征根。

    推断出特解的形式为: P e − t u ( t ) , t > 0 Pe^{-t}u(t),t>0 Petu(t),t>0

  2. 带入原方程,求出特解系数 P P P
    ( P e − t − 6 P e − t + 8 P e − t ) u ( t ) = e − t u ( t ) (Pe^{-t}-6Pe^{-t}+8Pe^{-t})u(t)=e^{-t}u(t) (Pet6Pet+8Pet)u(t)=etu(t)
    解得 p = 1 3 p=\frac{1}{3} p=31

解得特解为 e − t 3 \frac{e^{-t}}{3} 3et

全解的求法

全解=特解+齐次解

以上题为例:

  1. 写出特解形式

y ( t ) = e − t 3 + C 1 e − 2 t + C 2 e − 4 t y(t)=\frac{e^{-t}}{3}+C_1e^{-2t}+C_2e^{-4t} y(t)=3et+C1e2t+C2e4t

  1. 根据初始值求出参数值 C 1 C_1 C1, C 2 C_2 C2

y ( 0 ) = 1 / 3 + C 1 + C 2 = 1 y ′ ( 0 ) = − 2 C 1 − 4 C 2 − 1 / 3 = 2 y(0)=1/3+C_1+C_2=1 \\y'(0)=-2C_1-4C_2-1/3=2 y(0)=1/3+C1+C2=1y(0)=2C14C21/3=2

​ 得到
C 1 = 5 / 2 C 2 = − 11 / 6 C_1=5/2 \\C_2 = -11/6 C1=5/2C2=11/6

  1. 写出最终表达式

y ( t ) = e − t 3 + 5 2 e − 2 t + − 11 6 e − 4 t y(t)=\frac{e^{-t}}{3}+\frac{5}{2}e^{-2t}+-\frac{11}{6}e^{-4t} y(t)=3et+25e2t+611e4t

因为是因果系统,所以可以写为
y ( t ) = ( e − t 3 + 5 2 e − 2 t + − 11 6 e − 4 t ) u ( t ) y(t)=(\frac{e^{-t}}{3}+\frac{5}{2}e^{-2t}+-\frac{11}{6}e^{-4t})u(t) y(t)=(3et+25e2t+611e4t)u(t)

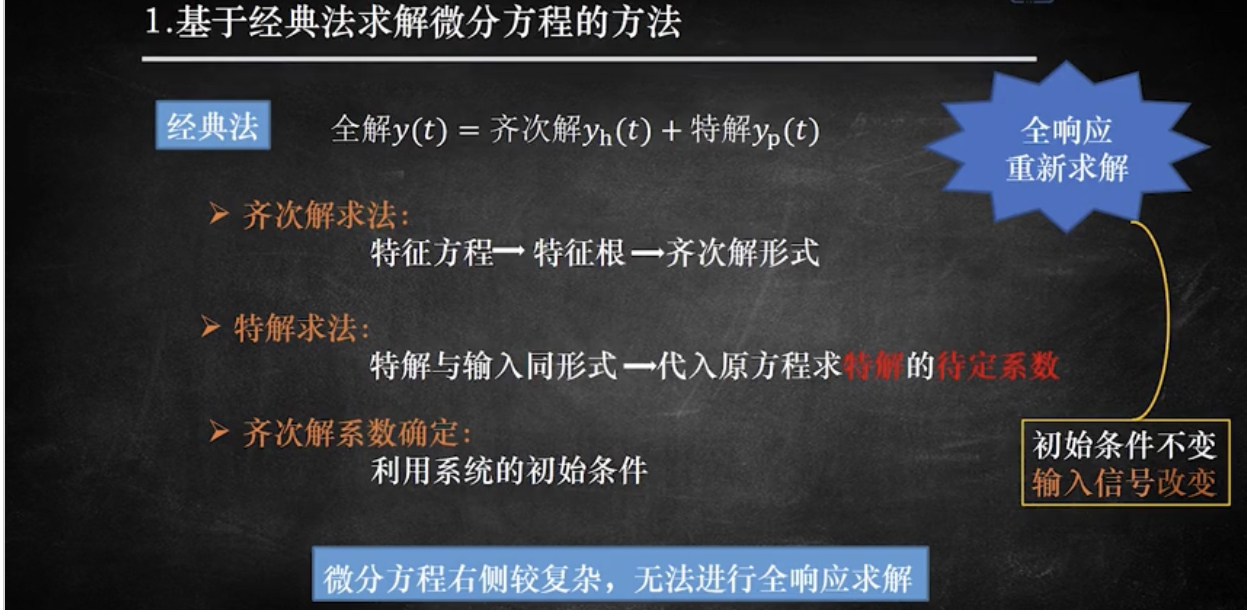

总结

总结如下

微分方程的基于零输入响应和零状态响应的求解方法

原理:

将响应分为1. 由激励信号 x ( t ) x(t) x(t)引起的零状态响应 y z s ( t ) y_{zs}(t) yzs(t);2. 由系统初始状态引起的零输入响应 y z i ( t ) y_{zi}(t) yzi(t)

根据原理可以将响应分为:

  1. 零输入响应:没有外加激励信号的作用,只有起始状态(起始时刻系统储能的作用)所产生的响应,记作 y z s ( t ) y_{zs}(t) yzs(t)
  2. 零状态响应:不考虑起始时刻系统储能的作用(起始状态等于零),由系统外加的激励信号所产生的响应,记作 y z i ( t ) y_{zi}(t) yzi(t)

零输入响应求解方法

零输入响应求解:求微分方程的齐次解

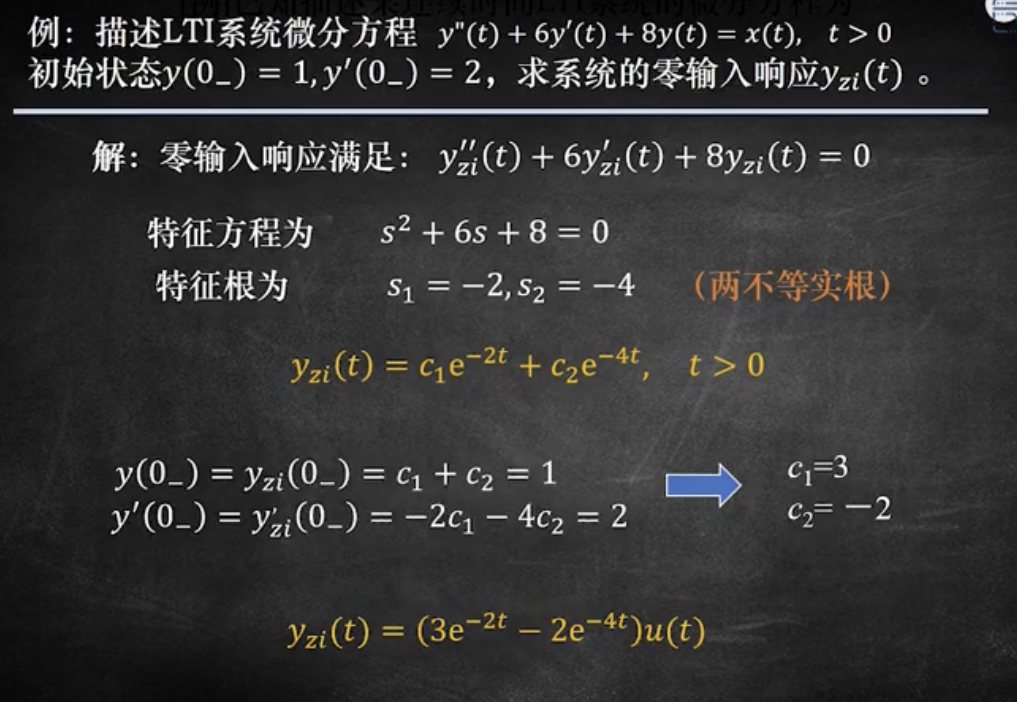

例题1

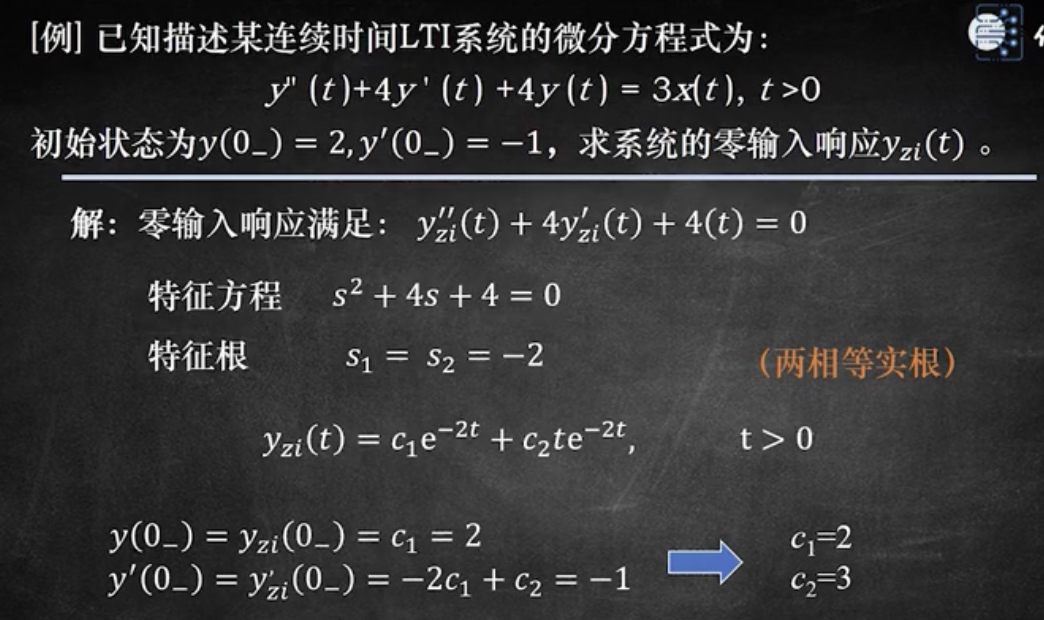

例题2

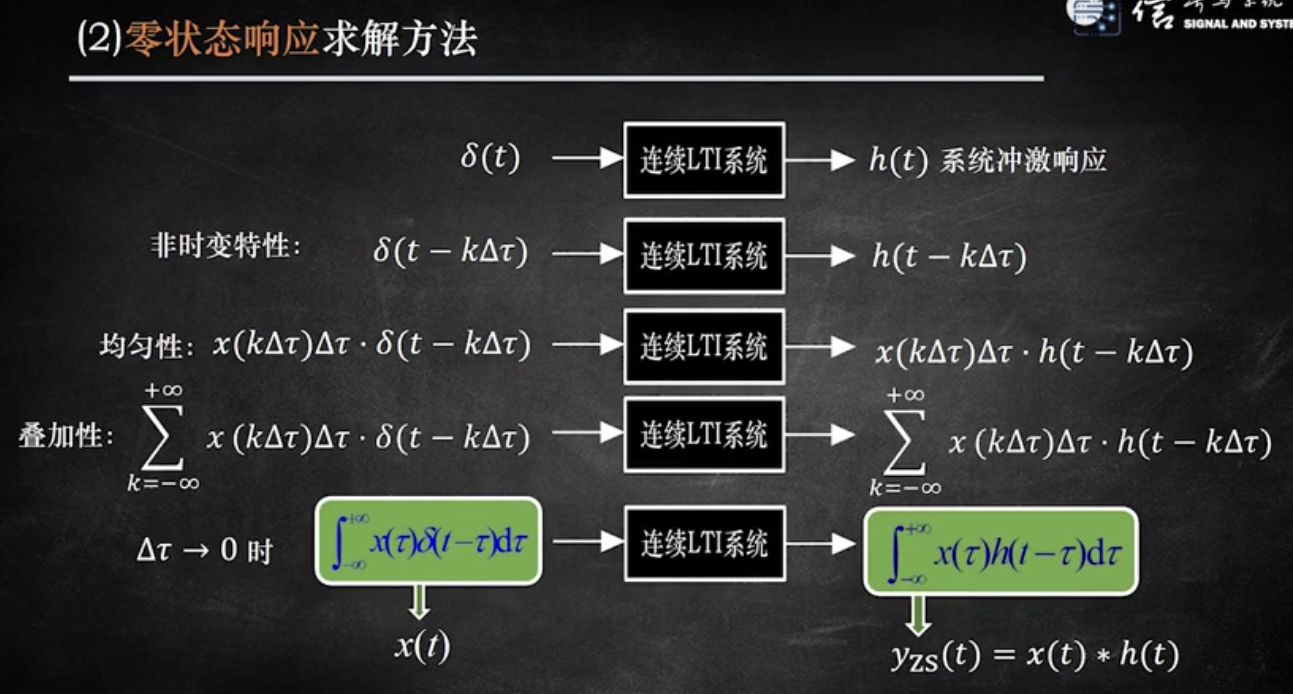

零状态响应的求解方法

输入为 x ( t ) x(t) x(t)的线性时不变系统的输出为 x ( t ) x(t) x(t) h ( t ) h(t) h(t)(系统冲激响应)的卷积

下一节介绍 h ( t ) h(t) h(t)的求解

全响应

零输入+零输出
