当进入非DefaultSession，需要发送3E 服务使ECU维持在该状态下，否则就会退出到默认模式下。

正响应抑制位SPRMIB

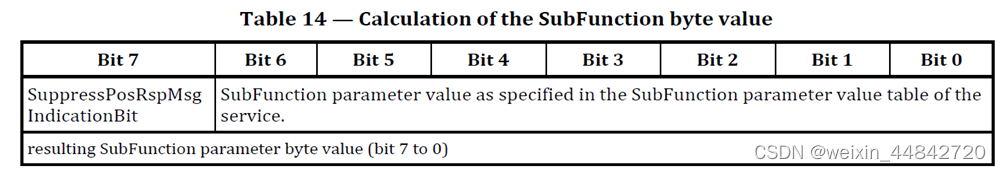

Subfunction字节的最高位是正响应抑制位SPRMIB=SupportPosRspMsgIndicationBit，当其值为0时，ECU需要发送肯定响应，当其值为1时，ECU不需要发送正响应，负响应可正常发送。

以0x3E服务为例：

（1）SupportPosRspMsgIndicationBit=0

发送请求：3E 00

肯定响应：7E 00

（2）SupportPosRspMsgIndicationBit=1

发送请求：3E 80

肯定响应：无肯定响应报文回复

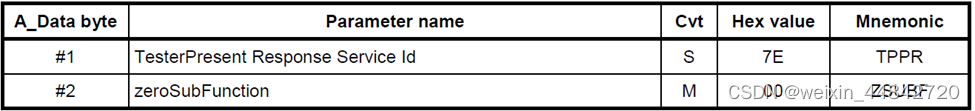

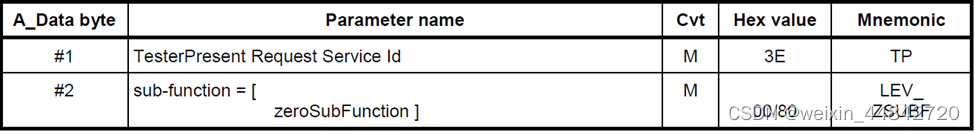

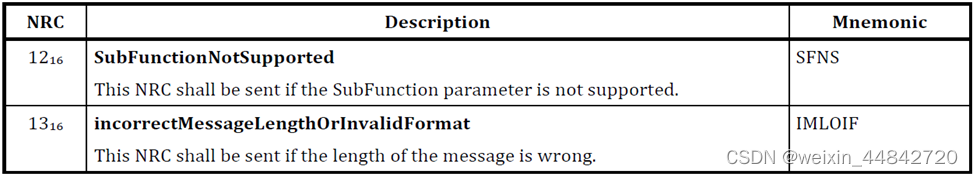

0x3E服务格式
