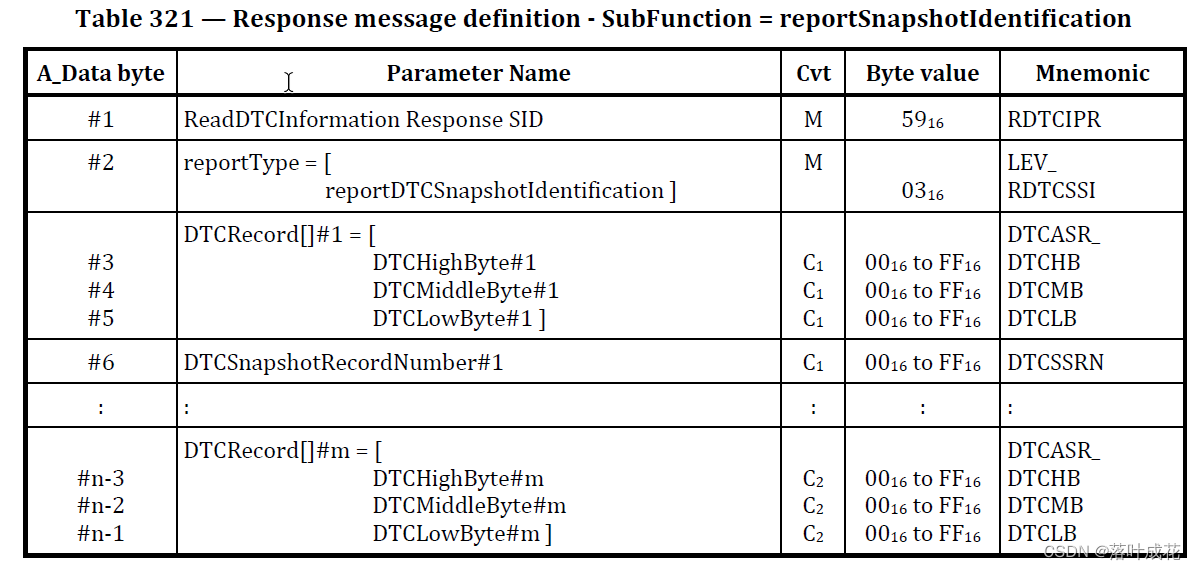

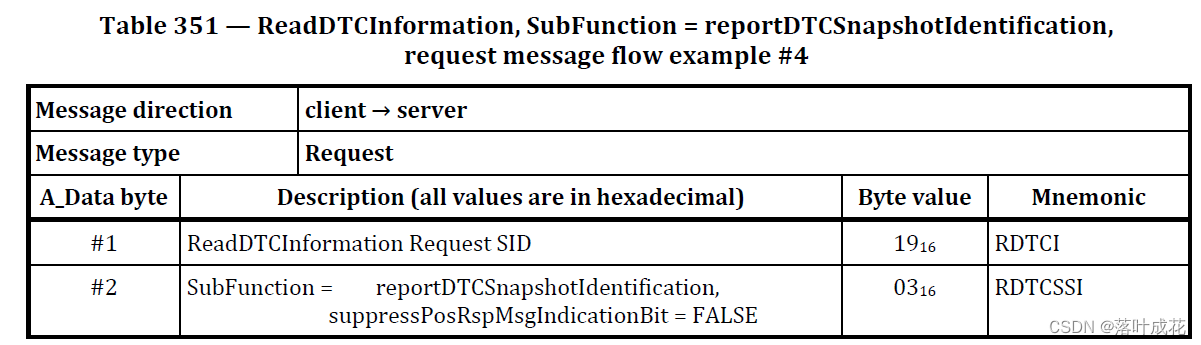

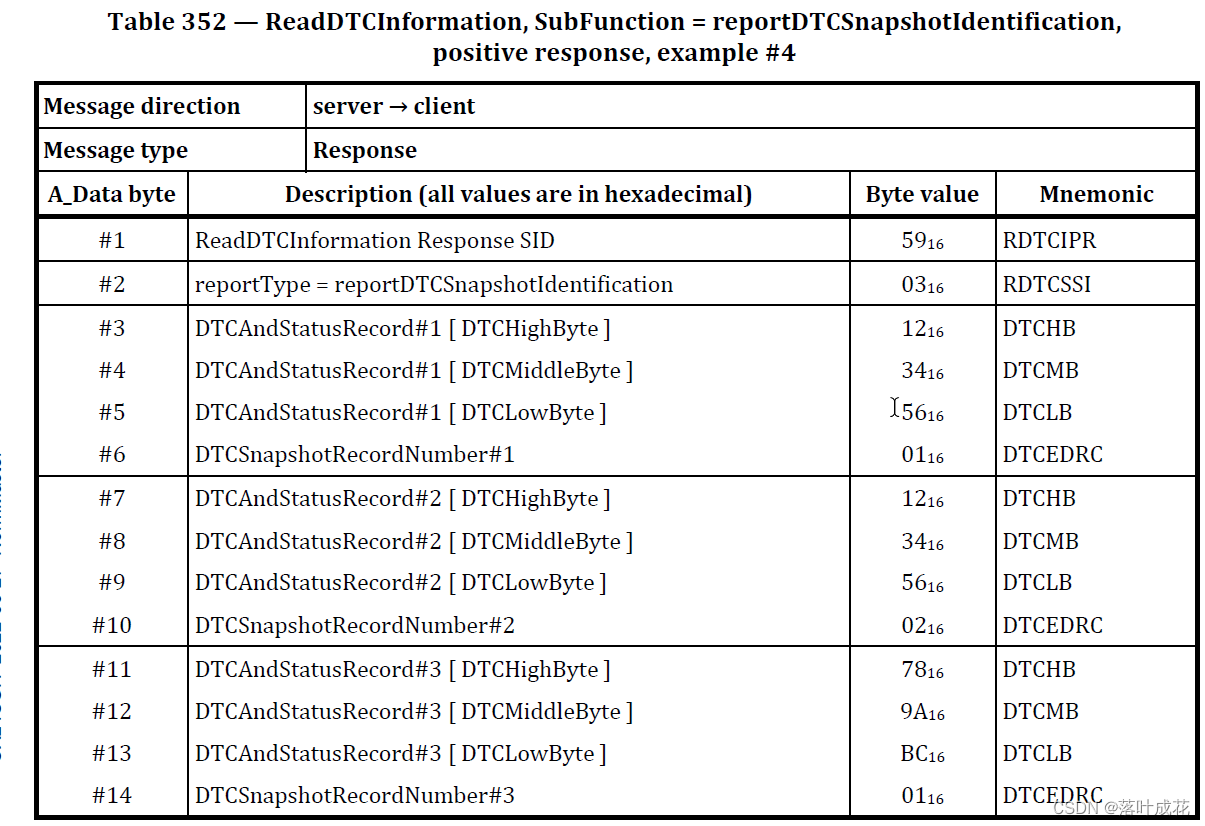

0x19 0x03 获取DTC快照记录ID

Subfunction=03 reportDTCSnapshotIdentification

client可以通过该子功能请求来检索所有捕获的 DTC快照记录的ID信息。服务器应返回所有已存储 DTC快照记录的 ID信息列表。服务器在响应消息中为单个 DTCSnapshot 记录放置的每个项目都应包含一个DTCRecord [包含 DTC number（high，middle，low字节）]和 DTCSnapshot record number。如果为单个 DTC 存储了多个DTCSnapshot 记录，则ECU应在每次响应时使用1个不同的DTCSnapshot record number（便于后续的查询）来表示。

ECU可支持对单个DTC存储多个DTCSnapshot records来跟踪每次DTC发生时的环境条件。DTCSnapshot records数量应被系统供应商或整车厂定义。

客户端成功发出 ClearDiagnosticInformation 请求后，应清除 DTCSnapshot 记录ID信息。整车厂需要定义清楚删除已存储 DTC 和 DTCSnapshot 数据的规则以防内存溢出。

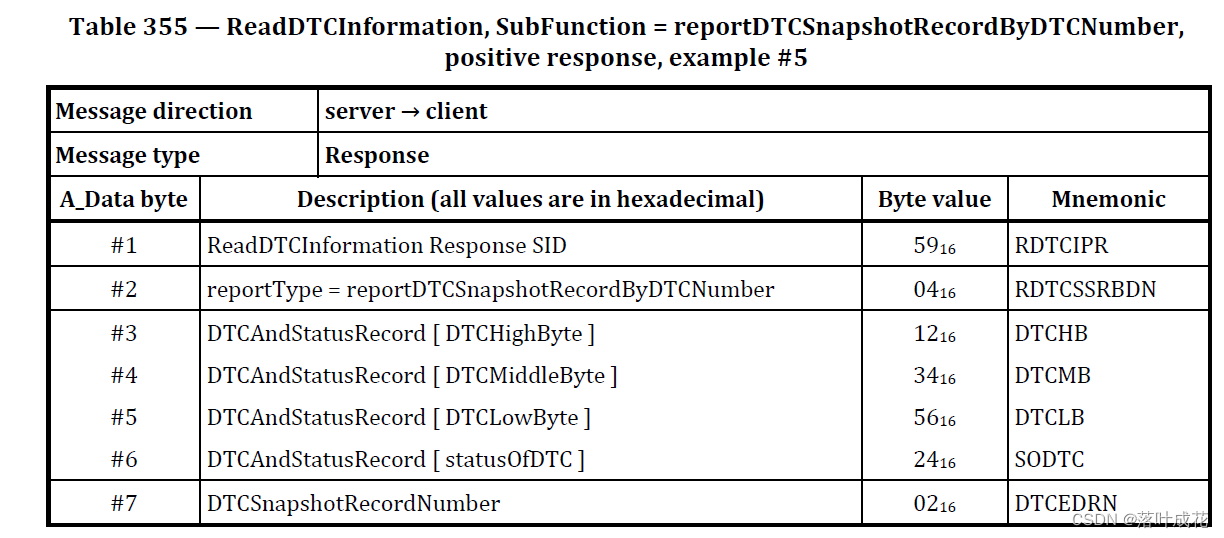

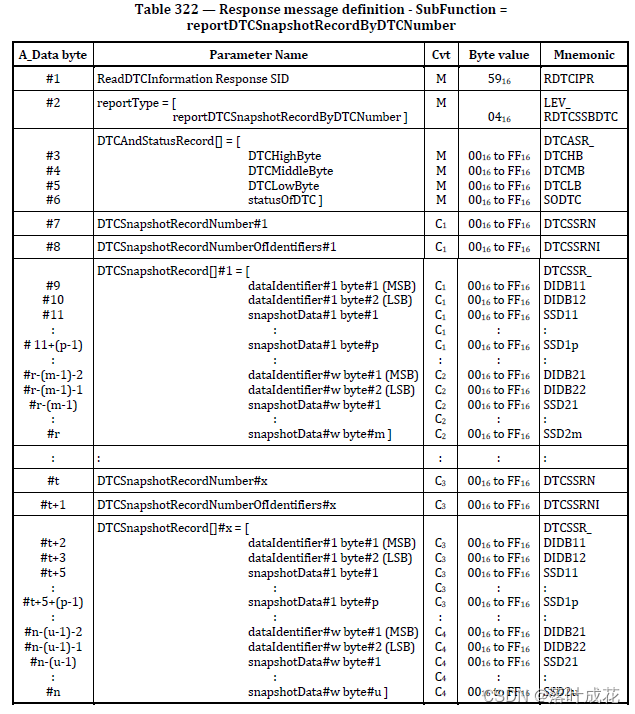

0x19 0x04 通过检索client定义的DTC mask获取DTCSnapshotRecordData

Subfunction=04 reportDTCSnapshotRecordByDTCNumber

该子功能可使client通过DTCSnapshot record number和DTCMaskRecord获得捕获的DTCSnapshot record data.

ECU应通过它支持的DTC来获取与之匹配的由client端定义的DTCMaskRecord(包括DTC number(high,middle,low byte))，client端请求中的UserDefDTCSnapshotRecordNumber参数应清楚定义请求的是某个DTC的哪个DTCSnapshot record data。

注意 1 ：UserDefDTCSnapshotRecordNumber 参数与DTCStoredDataRecordNumber参数并不共享同样的地址。

如果ECU可支持对单个DTC存储多个DTCSnapshot records（该功能由系统供应商或整车厂定义）。ECU推荐client首先使用Subfunction=03 reportDTCSnapshotIdentification请求DTCSnapshotIdentification，然后再使用Subfunction=04 reportDTCSnapshotRecordByDTCNumber请求DTCSnapshotRecordNumber。

Subfunction=03 reportDTCSnapshotIdentification可使client识别ECU存储的DTCSnapshot records而不用解析ECU所有存储的DTC来确定某个DTCSnapshot记录是否被存储。

系统供应商 / 整车厂应负责定义在这些ECU中捕获的 DTCSnapshot 记录是否存储与故障发生信息相关的数据，作为 ECU 文档的一部分。

如果client定义的DTCMaskRecord 和DTCSnapshotRecordNumber参数的故障被识别，ECU应和DTC number、statusDTC 一起返回1个单独预定义的DTCSnapshotRecord来响应client的请求。

注意 2 ：故障的准则应由系统供应商或整车厂定义

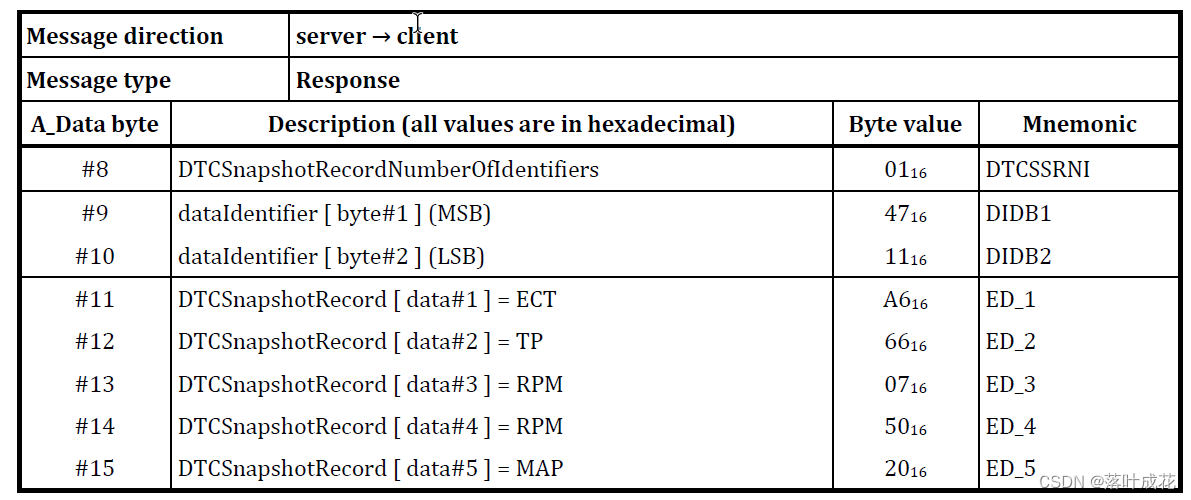

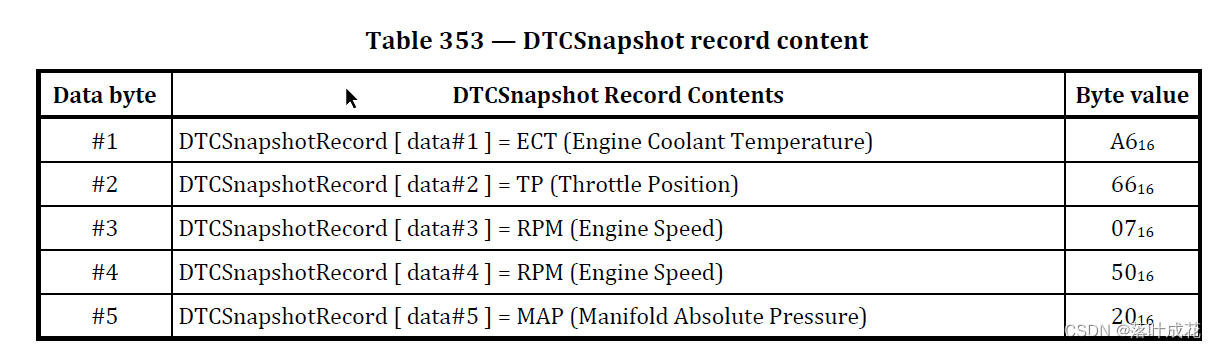

DTCSnapshot record可能包含多个可以用来重现故障发生时车辆状态（例如B+,RPM,时间戳）的data-parameters 。

整车厂应定义DTCSnapshotRecord的格式和内容。DTCSnapshotRecord报告的数据包含1个用来识别后续数据的dataIdentifier.这个dataIdentifier/data组合在DTCSnapshotRecord内部可能被重复。DTCSnapshotRecord内部1个或多个dataIdentifier的使用允许对1个DTC故障多次发生时存储不同类型的DTCSnapshotRecords.各DTCSnapshotRecord内指示record DataIdentifier数量的参数应和DTCSnapshotRecord一起提供来支持数据的检索。

ECU应在1个单独的响应信息中报告1个DTCSnapshot记录，除非client已将UserDefDTCSnapshotRecordNumber 设置为0xFF，因为这将导致ECU在1个单独的响应消息中响应client定义的DTCMaskRecord对应的ECU存储的所有DTCSnapshot record。DTCAndStatusRecord在响应消息中仅包含一次。如果client在请求中将DTCSnapshotRecordNumber参数已经设置为0xFF，ECU应按照数字升序报告某个DTC捕获的所有DTCSnapshot 记录。

当client定义的DTCMaskRecord或DTCSnapshotRecordNumber参数无效或ECU不支持时，ECU应给出负响应。当client定义的DTCMaskRecord和/或DTCSnapshotRecordNumber参数有效且被ECU支持，但是没有相关的DTCSnapshot数据（例如对于某个DTC或者record number,故障事件从未发生），ECU应给出仅包含DTCAndStatusRecord（echo of 请求的DTC number(high,middle,low byte)加上statusodDTC）正响应。
client成功发出 ClearDiagnosticInformation 请求后，应清除 DTCSnapshot 信息。整车厂需要定义清楚删除已存储 DTC 和 DTCSnapshot 数据的规则以防内存溢出。

DTCMaskRecord

3字节的参数包含DTCHighByte, DTCMiddleByte 和 DTCLowByte，代表ECU支持的某个DTC独有的ID值。

该参数支持ECU从下方多种解码方式中选取1种：
— ISO 15031-6[17] specification. 该格式由 DTCFormatIdentifier = SAE_J2012-DA_DTCFormat_00定义
— 文档没有定义任何解码方式，支持整车厂自定义解码方式。该格式由 DTCFormatIdentifier = ISO_14229-1_DTCFormat定义。
— SAE J1939-73[24] specification. 该格式由 DTCFormatIdentifier = SAE_J1939-73_DTCFormat定义,
— ISO 11992-4[9] specification. 该格式由 DTCFormatIdentifier = ISO_11992-4_DTCFormat定义
— ISO 27145-2[21] specification. 该格式由 DTCFormatIdentifier = SAE_J2012-DA_VOBD_DTCFormat定义.
DTCMaskRecord 应包含单 DTC值. 禁止使用DTC组。

UserDefDTCSnapshotRecordNumber（client request)

该参数用于client请求SubFunction=reportDTCSnapshotByDTCNumber，该参数有1个字节，代表client请求的DTCMaskRecord对应的特定DTCSnapshot data record 数量。

0016和F016应作为法规(例如VOBD)相关内容进行保留。0116-EF16以及F116-FE16应供整成厂定义。FF16意为ECU应一次性报告所有存储的DTCSnapshot data record。

DTCRecord

该参数包含1组或多组 DTCHighByte, DTCMiddleByte和DTCLowByte. 此参数具体内容取决于DTCFormatIdentifier参数的值。

DTCFormatIdentifier

1个字节表示ECU报告的DTC格式按照哪个规范的定义。某个给定的ECU应仅支持1种DTC格式。
— SAE_J2012-DA_DTCFormat_00: This parameter value identifies the DTC format reported by the server as defined in ISO 15031-6[17] specification.
— ISO_14229-1_DTCFormat: This parameter value identifies the DTC format reported by the server as defined in this table by the parameter DTCAndStatusRecord.
— SAE_J1939-73_DTCFormat: This parameter value identifies the DTC format reported by the server as defined in SAE J1939-73[24].
— ISO_11992-4_DTCFormat: This parameter value identifies the DTC format reported by the server as defined in ISO 11992-4[9] specification.
— SAE_J2012-DA_DTCFormat_04: This parameter value identifies the DTC format reported by the server as defined in ISO 27145-2[21] specification.

DTCAndStatusRecord

该参数包含满足ISO_14229-1_DTCFormat, SAE_J2012-DA_DTCFormat_00, SAE_J1939-73_DTCFormat, SAE_J2012-DA_DTCFormat_04 或ISO_11992-4_DTCFormat格式的1组或多组DTCHighByte, DTCMiddleByte, DTCLowByte and statusOfDTC。如果满足SAE_J1939-73_DTCFormat，支持SPN (Suspect Parameter Number), FMI (Failure Mode Identifier), and OC (Occurrence Counter)参数，上述参数在SAE J1939有定义。

DTCHighByte, DTCMiddleByte 和 DTCLowByte代表了ECU支持的某个DTC的独有的ID。

UserDefDTCSnapshotRecordNumber(server response)

要么与client端请求中定义的UserDefDTCSnapshotRecordNumber参数相同，要么是ECU实际存储DTCSnapshot record的UserDefDTCSnapshotRecordNumber。

DTCSnapshotRecordNumberOfIdentifiers

1个字节参数，表示 the number of dataIdentifiers immediately following the DTCSnapshotRecord. 0016表示在DTCSnapshotRecord中有未定义的dataIdentifier的（例如DTCSnapshotRecord包含超过255个dataIdentifier）
