咸鱼Maya笔记—NURBS挤出成型法

Maya中的挤出命令，既可以将选定的曲线沿指定方向挤出一定的距离，也可以将所选曲线中的某一曲线作为路径，然后沿这个路径曲线扫描剖面曲线，从而创建曲面模型。

---

使用方法

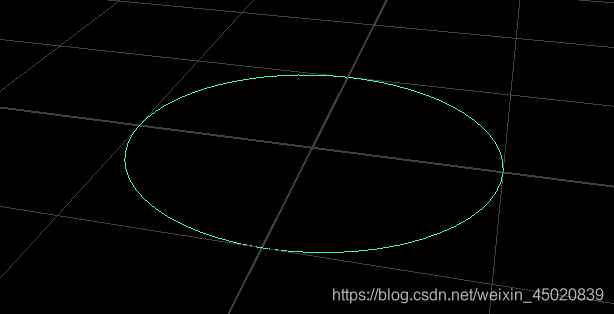

打开Maya应用程序，单击“曲线/曲面”工具架上的“NURBS圆形”按钮，创建一个圆形

单击菜单栏中“曲面>挤出”后的设置按钮

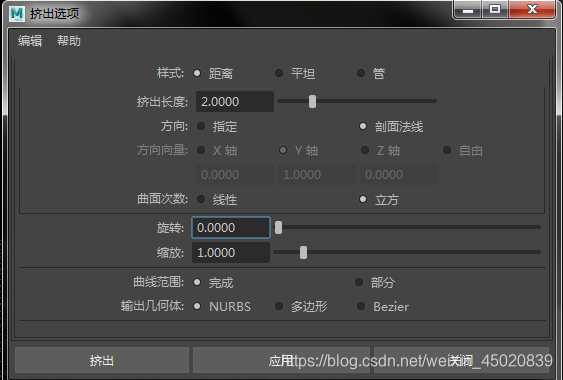

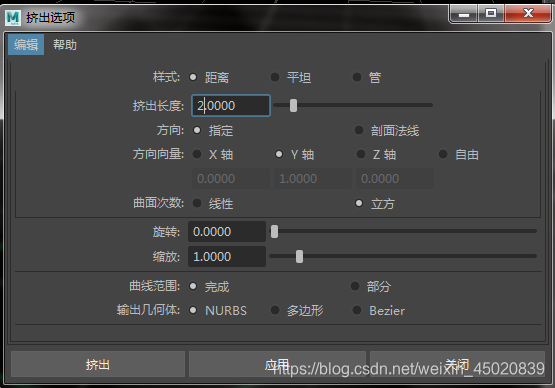

在打开的“挤出选项”对话框，设置挤出“样式”为“距离”，“挤出长度”为2，并将挤出方向设置为“指定”、“方向向量”为“Y轴”。

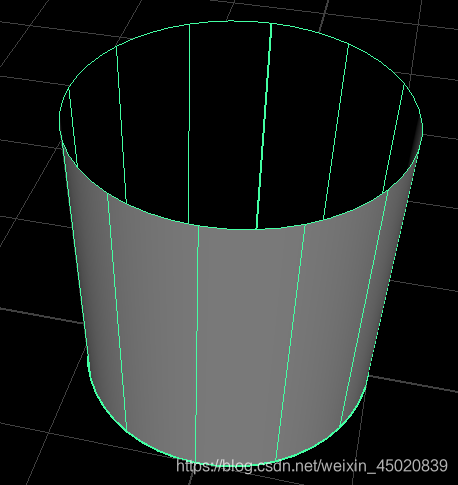

单击“应用”按钮

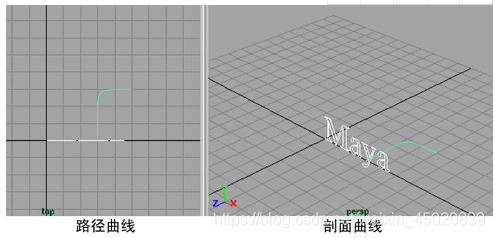

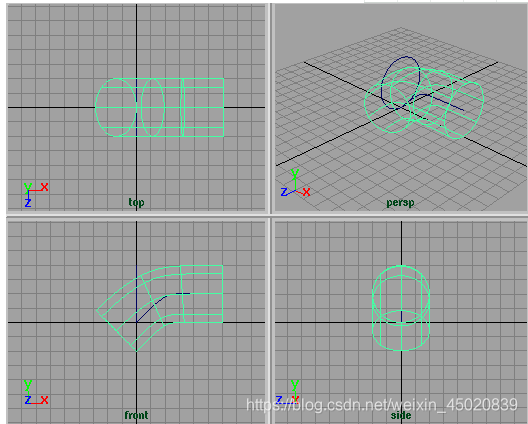

也可在创建圆形后，切换至前视图，创建一个NURBS曲线，选择圆形后按住shift键加选该曲线。

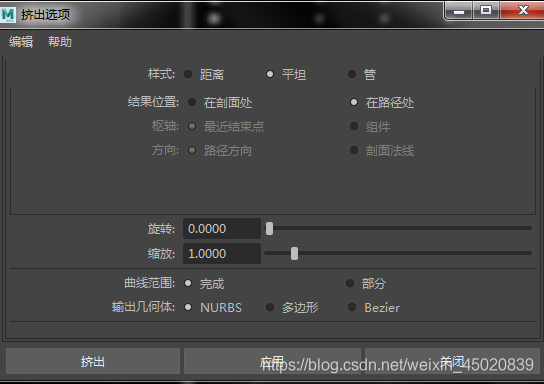

单击菜单栏中“曲面>挤出”后的设置按钮，在打开的“挤出选项”对话框中，设置挤出“样式”为“平坦”，“结果位置”为“在路径处”

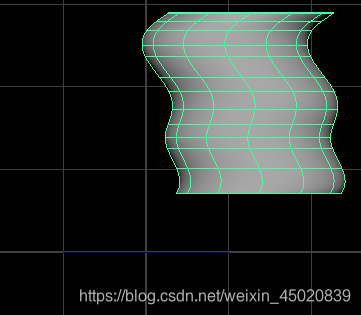

单击“应用”按钮

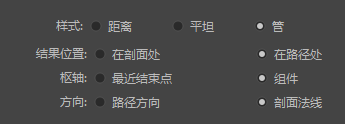

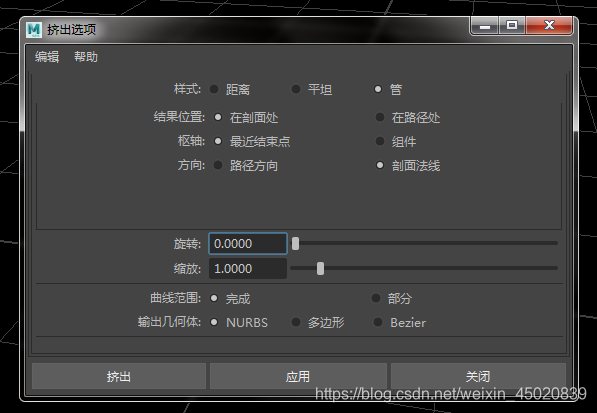

挤出曲面选项

样式(Style)
平坦(Flat)
将在横截面沿挤出路径移动时保持其方向。

管(Tube)

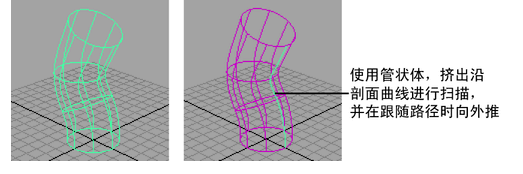

将在引用向量保持与路径相切时沿路径扫描横截面。

距离(Distance)
将以直线形式挤出剖面。启用该选项时，请勿选择路径曲线。“距离”(Distance)启用时，该选项窗口将提供附加选项：“挤出长度”(Extrude Length)、“方向”(Direction)和“曲面次数”(Surface Degree)。
挤出长度(Extrude Length)
指定挤出距离。

方向(Direction)

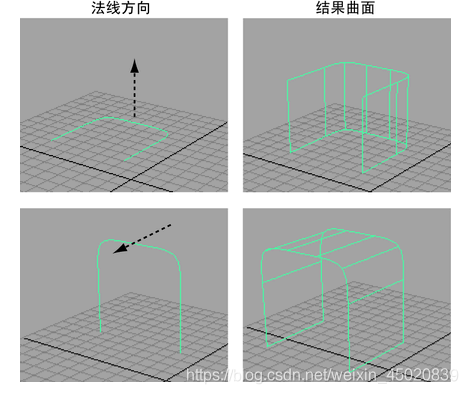

“剖面法线”(Profile Normal)将路径的方向设定为剖面曲线的法线。如果剖面曲线不是平面曲线，则使用平均化法线。

指定(Specify)
支持您选择挤出的“方向向量”(Direction Vector)：“X 轴”(X Axis)、“Y 轴”(Y Axis)、“Z 轴”(Z Axis)或“自由”(Free)。例如，如果单击“Z 轴”(Z Axis)按钮，则挤出在 Z 轴方向为线性挤出。

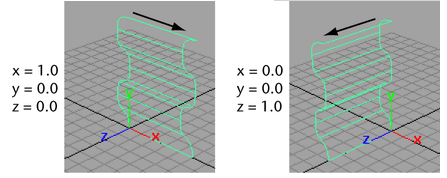

如果选择“自由”，则可以在“X”、“Y”和“Z”框中输入值，以指定某个向量作为挤出的方向。
.

曲面次数(Surface Degree)
“线性”(Linear)为曲面提供等参线之间的锐化边。“立方”(Cubic)提供平滑边。

结果位置(Result Position)
该选项仅在将“样式”(Style)设定为“平坦”(Flat)或“管”(Tube)时可用。

• “在剖面处”(At Profile)在剖面曲线的位置处创建挤出曲面。

• “在路径处”(At Path)将在路径曲线的位置创建挤出曲面。

枢轴(Pivot)
“枢轴”(Pivot)选项仅在“样式”(Style)设定为“管”(Tube)时可用。

如果选择“在路径处”(At Path)作为“结果位置”(Result Position)，则可选择剖面曲线，然后将其放置在挤出路径中的枢轴点上。

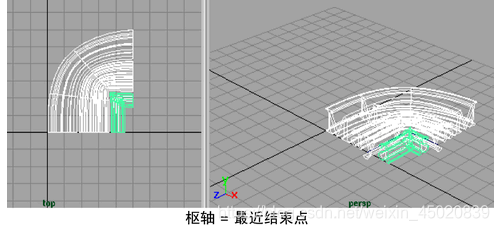

如果选择“最近结束点”(Closest End Point)，则使用与剖面曲线的边界框的中心最接近的路径端点。该端点将用作所有剖面曲线的枢轴点。如果正在执行多个挤出，则结果曲面将偏移该路径。

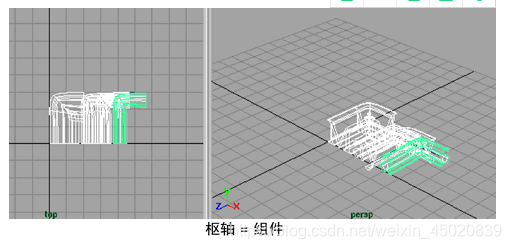

如果选择“组件”(Component)，则每条单独的剖面曲线的枢轴点将用于挤出剖面曲线。挤出将沿剖面曲线的组件出现。

方向(Orientation)
“方向”(Orientation)选项仅在“样式”(Style)设定为“管”(Tube)时可用。

如果选择“路径方向”(Path Direction)，则挤出的方向由路径曲线的方向设定。默认情况下，挤出的方向由“剖面法线”(Profile Normal)方向（即，剖面曲线的法线）设定。

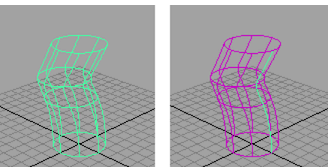

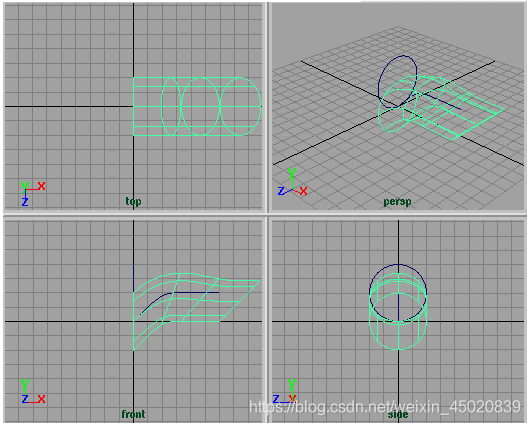

方向示例 在下列示例中，“结果位置”(Result Position)已设定为“在剖面处”(At Profile)，“方向”(Orientation)已设定为“剖面法线”(Profile Normal)。移动并旋转路径曲线，使其与剖面曲线匹配。这是默认设置。

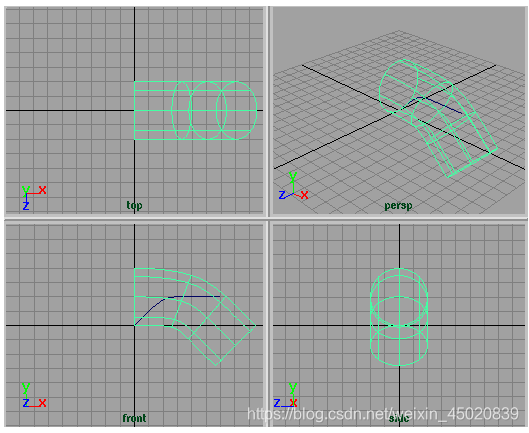

在下列示例中，“结果位置”(Result Position)已设定为“在路径处”(At Path)，“方向”(Orientation)已设定为“路径方向”(Path Direction)

在下列示例中，“结果位置”(Result Position)已设定为“在剖面处”(At Profile)，“方向”(Orientation)已设定为“剖面法线”(Profile Normal)。移动并旋转剖面曲线，使其与路径曲线匹配。
