关于标定,旋转标定,旋转纠偏

在这里插入图片描述

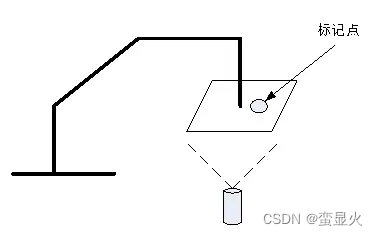

1、机器人吸取电路板,移动到拍照位置,并在电路板上找一个标记点,并且,通过机器人示教把当前电路板能够准确的放入到目标位置。

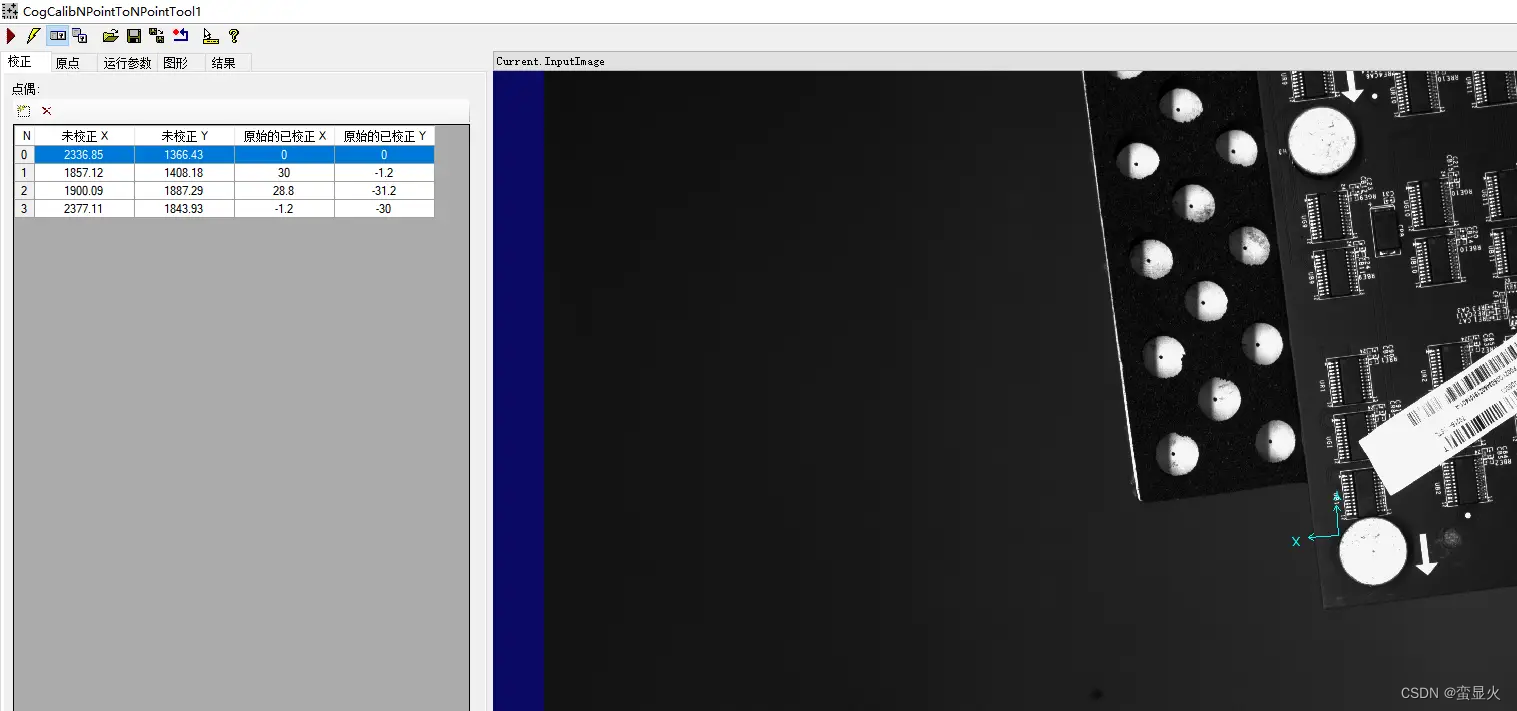

2、机器人吸取电路板吸取电路板,在x,y方向进行移动,总共移动4个位置,记录4个位置的机器人的坐标,以及拍摄图像
在这里插入图片描述

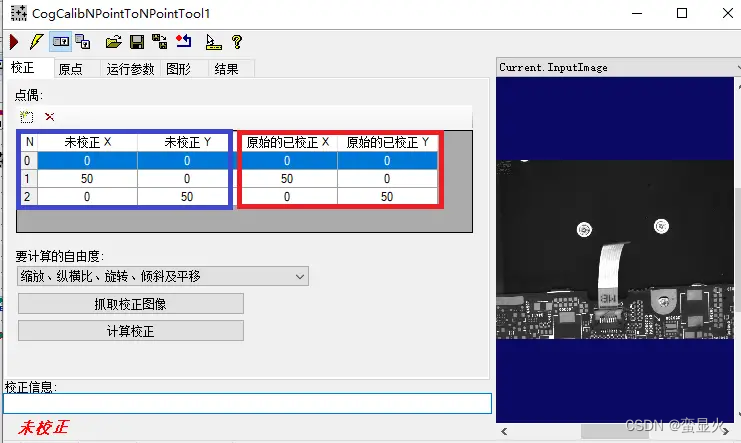

3、使用vp的CogCalibNpointToNpoint工具,并在蓝框填入标志点的像素坐标,红框填入对应的机器人坐标。

4.点运行完成标定功能。

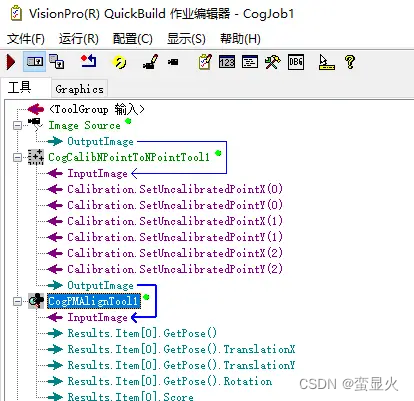

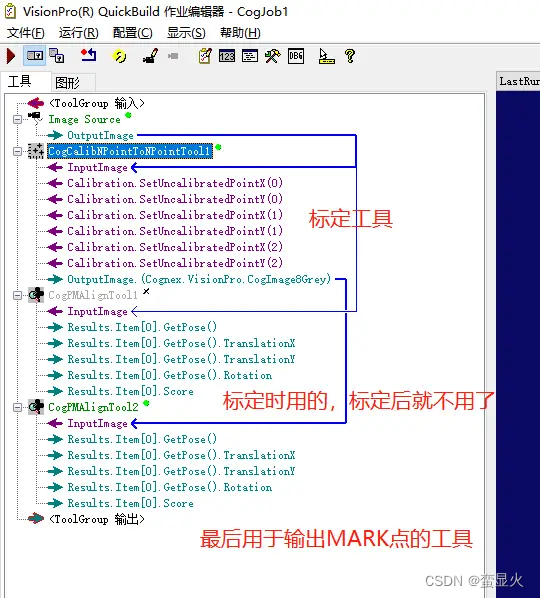

5、完成标定后,整个流程如下
在这里插入图片描述

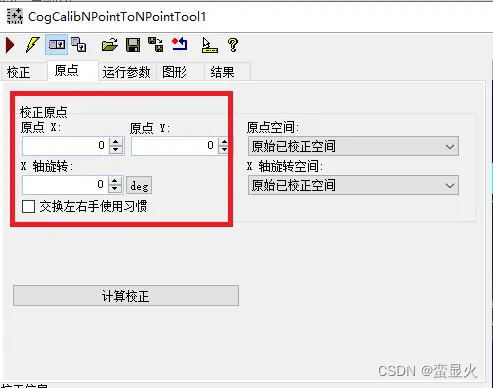

在模板匹配中把模板中心进行记录。然后,调整标定工具的校正原点
在这里插入图片描述

使得模板匹配的模板中心x,y坐标输出为0,0,表示当前吸取的电路板能够准确的放入模板位置

下次,再吸取电路板时,执行模板匹配后,输出的x,y坐标就是机器人应当移动的x,y的偏移量

这样x y 就计算完成了。

但往往,因为还有旋转。所以还要计算角度

机器人不用旋转中心进行标定
旋转中心标定方式的说明

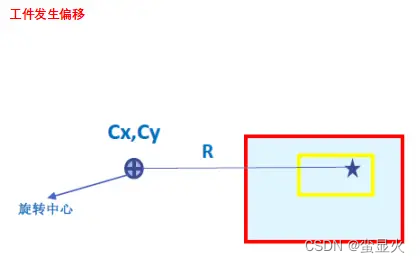

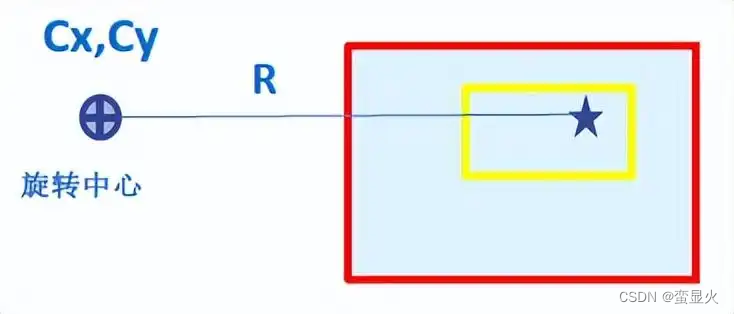

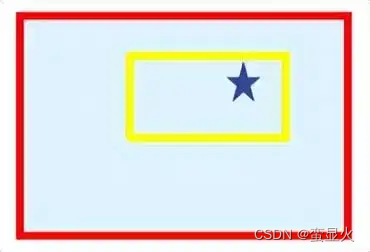

在下面的图例中,红色为相机视野(FOV),黄色为工件,五星为Mark点。
在这里插入图片描述

(训练的标准位置)
在这里插入图片描述

(工件发生平移)
在这里插入图片描述

(工件发生旋转与平移)
在这里插入图片描述

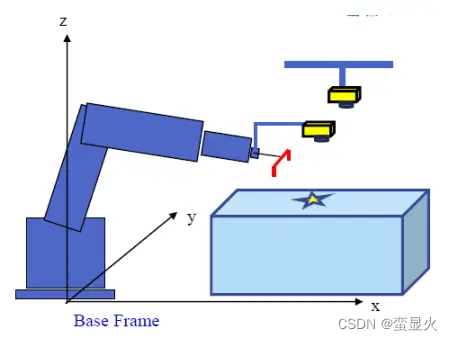

旋转中心方法用于所有机器人与视觉配合场景

方法 :计算工件实际发生的偏移量 和旋转,结合机器人的旋转中心进行二次补偿后 ,把补偿量 发送给机器人 ,然后机器人把补偿量进行抓取或放置即可。

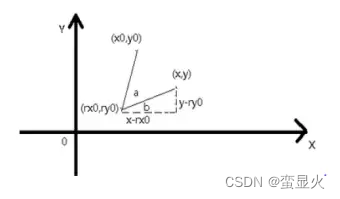

计算 某个点绕另外一旋转定角度后的坐 标,如图 :A(x,y)绕 B(rx0 ,ry0) 旋转a度后的位置为 C(x0,y0 ),则有如 下关系式:

x0= cos (a) * (x -rx0) – sin (a) *(y-ry0) +rx0

y0= cos (a) * (y- ry0) + sin (a) *(x-rx0) +ry0

在这里插入图片描述

下面的所有计算旋转与偏移量都是基于上面的公式。
在这里插入图片描述

{Cx,Cy } 旋转中心坐标; {Mx,My } 工件 Mark坐标。

{MDx,MDy},Mark偏移量。

{RDx,Rdy}, 发送给机器人的补偿量。

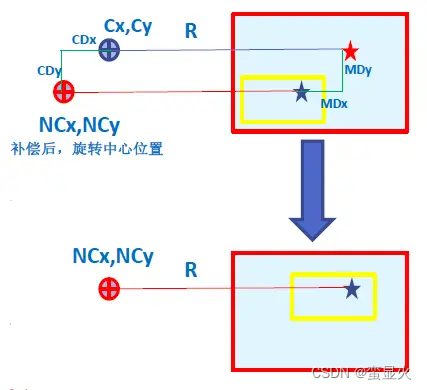

工件发生平移时,

在拍照位置进行拍照后 ,与开始训练标准位置时,Mark点成像会产生偏移。

Mark 偏移量 MDx =RDx;MDy =RDy ;

如上图即相机计算出的 Mark 点偏移量 ,可以直接补偿给机器人,然后进行抓取即可。
在这里插入图片描述

作为测试 ,可以机器人在拍照位置进行补偿后 ,Z轴不变然后再拍照 ,会获得和拍照位置一样的图像。

工件发生平移与旋转
在这里插入图片描述

工件发生平移和旋转时

在拍照位置进行后 ,与开始训练标准位置时 ,Mark 点成像会产生偏移;

Mark 偏移量 MDx #RDx, MDy#RDy ;如左上图即相机计算出的 MarkMark 点偏移量 ,不能直接补偿给机器人 ,需要计算出 RDx 和RDy,和RDr ,MDr 然后补偿给机器人 ,机器人补偿后才能进行抓取。

在这里插入图片描述

作为测试 ,可以机器人在拍照位置进行补偿后 ,Z轴不变然后再拍照 ,会获得和拍照位置一样的图像;

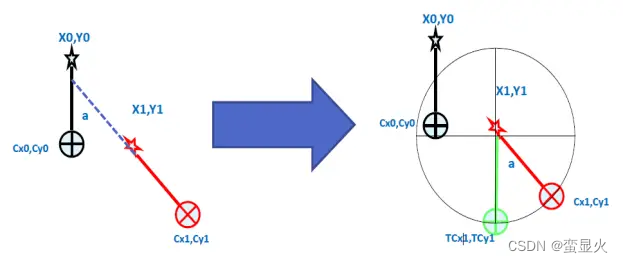

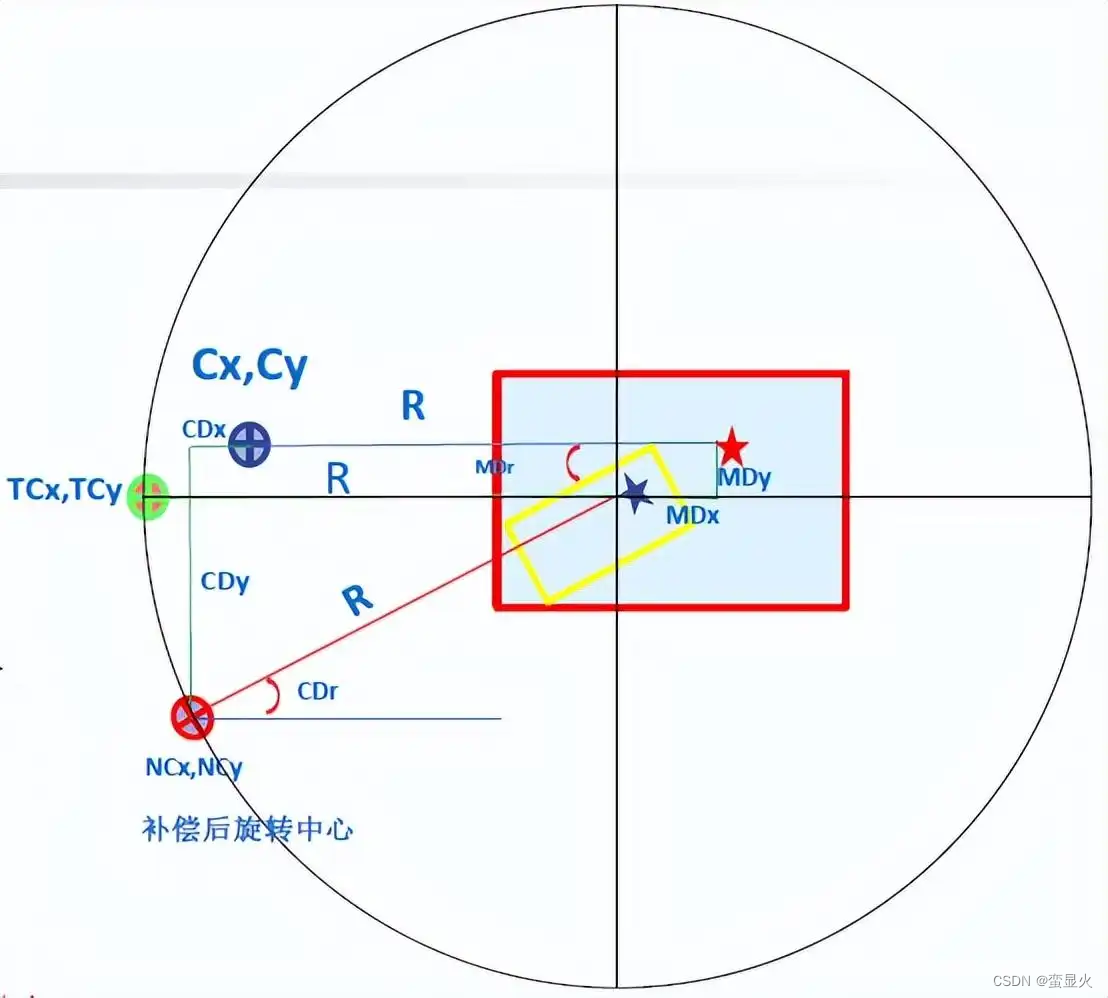

计算过程,旋转角度a
在这里插入图片描述

计算 CDx =Cx1– Cx0和 CDy =Cy1– Cy0

CDx = cos (a) * (Cx0 -X0) -sin (a) * Cy0-Y0) + X1 – Cx0

CDy = cos (a) * (Cy0 -Y0 ) + sin (a) * Cx0 -X0 ) + Y1– Cy0

从公式中可以看出,补给机器人的偿量由:

旋转中心坐标( Cx0,Cy0 )

标准的工件 (Mark) 坐标点( X0,Y0)

工件移动后新的(Mark)坐标点

工件 (Mark) 旋转角度 a
在这里插入图片描述

所以利用旋转中心方法计算给机器人的补偿量时,首先要中心坐标,

但是在很多场景下计算旋转中心坐标时要么出了视野,要么转的角度范围太小等,拟合旋中心都存在误差,

导致补偿精不够

一定要计算旋转中心坐标吗?其实不需要。

CDx,Cdy 计算过程 ,旋转角度 a

CDx = cos (a) * (Cx0 -X0) -sin (a) * (Cy0 -Y0) + X1 – Cx0

= ( cos (a) -1) * (Cx0-X0)-Sin(a)*(Cy0 -Y0) + MDx

= (cos(a) -1) * StDx -sin (a) * StDy + MDx

CDy = cos ( a) * (Cy0 -Y0 ) + sin (a) * (Cx0 -X0 ) +y1 – Cy0

= ( cos (a) -1) * (Cy0 -Y0 ) + sin (a) * (Cx0 -X0 ) + Mdy

= (cos(a) -1) * StDy + sin (a) * StDx + Mdy

从公式中可以看出 StDx= Cx0-X0, StDy = Cy0 -Y0 是个常量, MDx 和Mdy是每次拍照是工件 (Mark )的坐标与准位置工件( Mark)的差值;

StDx 与StDy 怎么计算呢?蓝色的为一个二元次方程,我们需要旋转角度即可计算出;

如果 计算出 StDx 和StDy 则在运行时,直接带入上述公式,可以很快计算出 CDx,Cdy 这样给出Robot 的偏移量了,而不需要计算旋转中心确切坐标了

下面介绍如何求解 StDx和StDy

实际操作的时候,感觉上面的文章有点难理解,就还是老老实实去算了圆心,例如让机器人旋转正15度,和负15度,得到两个新的坐标。3点求圆心坐标。

点求圆心:

struct POINT

{

public double X;

public double Y;

}

POINT RotateCenterCal(POINT p1, POINT p2, POINT p3, POINT ptCenter)

{

//将三点代入圆的方程

double a = 2 * (p2.X - p1.X);

double b = 2 * (p2.Y - p1.Y);

double c = p2.X * p2.X + p2.Y * p2.Y - p1.X * p1.X - p1.Y * p1.Y;

double d = 2 * (p3.X - p2.X);

double e = 2 * (p3.Y - p2.Y);

double f = p3.X * p3.X + p3.Y * p3.Y - p2.X * p2.X - p2.Y * p2.Y;

ptCenter.X = (b * f - e * c) / (b * d - e * a);

ptCenter.Y = (d * c - a * f) / (b * d - e * a);

return ptCenter;

}

之后可以根据圆心 以及当前取得到的坐标以及旋转量,倒推得到要旋转多少角度和移动多少坐标才能回正。
在这里插入图片描述

CDx = cos (a) * (Cx0 -X0) -sin (a) * Cy0-Y0) + X1 – Cx0

CDy = cos (a) * (Cy0 -Y0 ) + sin (a) * Cx0 -X0 ) + Y1– Cy0

从公式中可以看出,补给机器人的偿量由:

旋转中心坐标( Cx0,Cy0 )

标准的工件 (Mark) 坐标点( X0,Y0)

工件移动后新的(Mark)坐标点

工件 (Mark) 旋转角度 a

代码: private void button3_Click(object sender, EventArgs e)

{ //根据圆心坐标 与角度, 以及原先的X,Y, 求旋转角度后的新坐标

POINT p1 = new POINT();

POINT p2 = new POINT();

POINT presult = new POINT();

p1.X = double.Parse(lastX.Text);

p1.Y = double.Parse(lastY.Text);

double jiaodu = double.Parse(lastjiaodu.Text);

jiaodu = -jiaodu;

// jiaodu = jiaodu * 180 / Math.PI; 无需转换成度数

p2.X = double.Parse(centerX.Text);

p2.Y = double.Parse(centerY.Text);

presult = FindNEWXandY(p1, p2, presult, jiaodu);

resultX.Text = presult.X.ToString();

resultY.Text = presult.Y.ToString();

}

POINT FindNEWXandY(POINT p1, POINT p2,POINT presult,double jiaodu)

{

//根据圆心坐标 与 原先的X,Y, 求旋转角度后的新坐标

//jiaodu = (Math.PI *jiaodu/180);

double mc = Math.Cos(jiaodu);

double ma = Math.Sin(jiaodu);

double a1 = (p1.X - p2.X) * mc;

double b1 = (p1.Y - p2.Y) * ma;

presult.X =Math.Round(a1 - b1 + p2.X,3);

double a2= (p1.Y - p2.Y) * mc;

double b2 = (p1.X - p2.X) * ma;

presult.Y = Math.Round(a2 + b2 + p2.Y,3);

return presult;

}

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

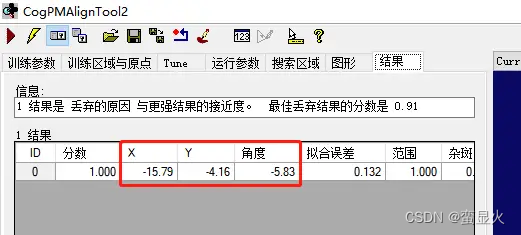

因为当时使用的机器人精度较查,误差还是挺大的。如果项目成型,则会有最终解决方案,目前只是配合测试。先到此结束
