2.5.2 带阻感负载时可控整流电路交流侧谐波和功率因数分析

1）单相桥式全控整流电路

2）三相桥式全控整流电路（相对于单相，功率要大一些）

2.5.3 电容滤波的不可控整流电路交流侧谐波和功率因数分析

1）单相桥式不可控整流电路

2）三相桥式不可控整流电路

2.5.4 整流输出电压和电流的谐波分析

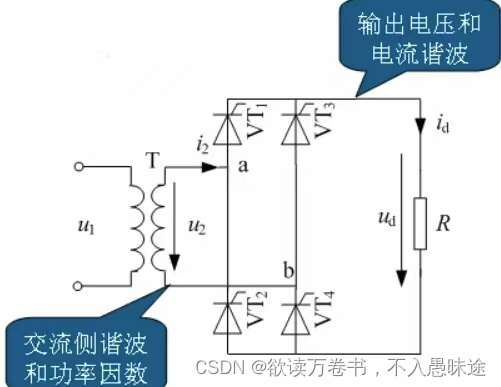

引言

随着电力电子技术的发展，其应用日益广泛，由此带来的谐波和无功问题日益严重，引起了关注。

无功的危害：

导致设备容量增加。
使设备和线路的损耗增加。
线路压降增大，冲击性负载使电压剧烈波动。

谐波的危害：

降低设备的效率。
影响用电设备的正常工作。
引起电网局部的谐振，使谐波放大，加剧危害。
导致继电保护和自动装置的误动作。
对通信系统造成干扰。

2.5.1 谐波和无功功率分析基础

1）谐波

正弦波电压可表示为： $\large u(t)=\sqrt{2}U\sin (\omega t+\varphi _u)$

对于非正弦波电压，满足狄里赫利条件，可分解为傅里叶级数：

基波——频率与工频相同的分量

谐波——频率为基波频率大于1整数倍的分量

谐波次数——谐波频率和基波频率的整数比

n次谐波电流含有率以 $\large HRI_n$ （Harmonic Ratio for $\large I_n$ ）表示：

$\large HRI_n=\frac{I_n}{I_1}\times 100%$

电流谐波总畸变率 $\large THD_i$ （Total Harmonic Distortion）定义为：

$\large THD_i=\frac{I_h}{I_1}\times 100%$ （i表示电流， $\large I_h$ 表示所有谐波总的有效值）

2）功率因数

正弦电路中（电压和电流波形均为正弦波）的情况：

电路的有功功率就是其平均功率： $\large P=\frac{1}{2\pi }\int_{0}^{2\pi }uid(\omega t)=UI\cos \varphi$

视在功率为电压、电流有效值的乘积，即 $\large S=UI$

无功功率定义为： $\large Q=UI\sin \varphi$

功率因数 $\large \lambda$ 定义为有功功率P和视在功率S的比值： $\large \lambda =\frac{P}{S}$

此时无功功率Q与有功功率P、视在功率S之间有如下关系： $\large S^{2}=P^{2}+Q^{2}$

功率因数是由电压和电流的相位差 $\large \varphi$ 决定的： $\large \lambda =\cos \varphi$

非正弦电路中的情况：

有功功率、视在功率、功率因数的定义均和正弦电路相同，功率因数仍由式 $\large \lambda =\frac{P}{S}$ 定义。

不考虑电压畸变（实际情况电压畸变很小，电流畸变较大），研究电压为正弦波、电流为非正弦波的情况有很大的实际意义。

非正弦电路的有功功率： $\large P=UI_1\cos \varphi _1$ （不同频率的正弦波是正交的，其乘积在一个周期内的积分为0，因此按原始公式计算得出的为同频率的电压、电流相乘然后积分得到的结果，由于电压为正弦波，因此只有电压基波和电流基波 $\large I_1$ 相乘才能产生有功功率）

功率因数为： $\large \lambda =\frac{P}{S}=\frac{UI_1\cos \varphi _1}{UI}=\frac{I_1}{I}\cos \varphi _1=\nu \cos \varphi _1$

基波因数—— $\large \nu =I_1/I$ ，即基波电流有效值和总电流有效值之比
位移因数（基波功率因数）—— $\large \cos \varphi_1$

功率因数由基波电流相移和电流波形畸变这两个因数共同决定的。

非正弦电路的无功功率：

定义很多，但尚无被广泛接受的科学而权威的定义。

一种简单的定义是： $\large Q=\sqrt{S^{2}-P^{2}}$ ，无功功率Q反映了能量的流动和交换，目前被较广泛的接受。

忽略电压中的谐波时，也可定义无功功率： $\large Q_f=UI_1\sin \varphi _1$

在非正弦情况下， $\large S^{2}\neq P^{2}+Q_f^{2}$ ，因此引入畸变功率D，使得： $\large S^{2}=P^{2}+Q_f^{2}+D^{2}$

$\large Q_f$ 为基波电流所产生的无功功率，D是谐波电流产生的无功功率。

2.5.2 带阻感负载时可控整流电路交流侧谐波和功率因数分析

1）单相桥式全控整流电路

忽略换相过程和电流脉动，带阻感负载，直流电感L为足够大，电流 $\large i_2$ 的波形如图所示。

$\large i_2=\frac{4}{\pi }I_d(\sin \omega t+\frac{1}{3}\sin 3\omega t+\frac{1}{5}\sin 5\omega t+...)=\frac{4}{\pi }I_d\sum_{n=1,3,5,...}^{}\frac{1}{n}\sin n\omega t=\sum_{n=1,3,5,...}^{}\sqrt{2}I_n\sin n\omega t$

变压器二次侧（交流侧）电流谐波分析：

$\large I_n=\frac{2\sqrt{2}I_d}{n\pi }$ ，n=1，3，5，...

电流中仅含奇次谐波。
各次谐波有效值与谐波次数成反比，且与基波有效值的比值为谐波次数的倒数。

功率因数计算：

基波电流有效值为： $\large I_1=\frac{2\sqrt{2}}{\pi }I_d$

$\large i_2$ 的有效值 $\large I=I_d$ ，基波因数为： $\large \nu =\frac{I_1}{I}=\frac{2\sqrt{2}}{\pi }\approx 0.9$

电流基波与电压的相位差就等于控制角 $\large \alpha$ ，故位移因数为： $\large \lambda _1=\cos \varphi _1=\cos \alpha$

所以，功率因数为： $\large \lambda =\nu \lambda _1=\frac{I_1}{I}\cos \varphi _1=\frac{2\sqrt{2}}{\pi }\cos \alpha \approx 0.9\cos \alpha$

2）三相桥式全控整流电路（相对于单相，功率要大一些）

阻感负载负载，忽略换相过程和电流脉动，直流电感L为足够大。

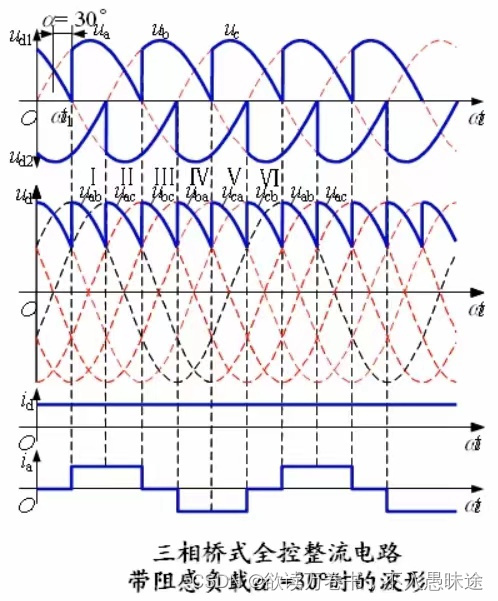

以 $\large \alpha =30^{\circ}$ 为例，此时，电流为正负半周各120°的方波，其有效值与直流电流的关系为： $\large I=\sqrt{\frac{2}{3}}I_d$

变压器二次侧电流谐波分析：

电流基波和各次谐波有效值分别为：

$\large \left\{\begin{matrix} I_1=\frac{\sqrt{6}}{\pi }I_d \\ I_n=\frac{\sqrt{6}}{n\pi }I_d,n=6k\pm 1,k=1,2,3,... \end{matrix}\right.$

电流中仅含 $\large 6k\pm 1$ （k为正整数）次谐波。
各次谐波有效值与谐波次数成反比，且与基波有效值的比值为谐波次数的倒数。

功率因数计算：

基波因数： $\large \nu =\frac{I_1}{I}=\frac{3}{\pi }\approx 0.955$

位移因数仍为： $\large \lambda _1=\cos \varphi _1=\cos \alpha$

功率因数为： $\large \lambda =\nu \lambda _1=\frac{I_1}{I}\cos \varphi _1=\frac{3}{\pi }\cos \alpha \approx 0.955\cos \alpha$

2.5.3 电容滤波的不可控整流电路交流侧谐波和功率因数分析

1）单相桥式不可控整流电路

实用的单相不可控整流电路采用感容滤波。

电容滤波的单相不可控整流电路交流侧谐波组成有如下规律：

谐波次数为奇次。
谐波次数越高，谐波幅值越小。
谐波与基波的关系是不固定的。
$\large \omega \sqrt{LC}$ 越大，则谐波越小。

关于功率因数的结论如下：

位移因数接近1，轻载超前（电流相位相对于电压相位的关系），重载滞后。
谐波大小受负载和谐波电感的影响。

2）三相桥式不可控整流电路

实际应用的电容滤波三相不可控整流电路中通常有滤波电感。

交流侧谐波组成有如下规律：

谐波次数为 $\large 6k\pm 1$ 次，k=1，2，3，...。
谐波次数越高，谐波幅值越小。
谐波与基波的关系是不固定的。

关于功率因数的结论如下：

位移因数通常是滞后的，但与单相时相比，位移因数更接近1。
随负载加重（ $\large \omega RC$ 的减小），总的功率因数越高；同时，随滤波电感加大，总功率因数也提高。

2.5.4 整流输出电压和电流的谐波分析

整流电路的输出电压中主要成分为直流，同时包含各种频率的谐波（输出电压波形是脉动的），这些谐波对于负载的工作是不利的。

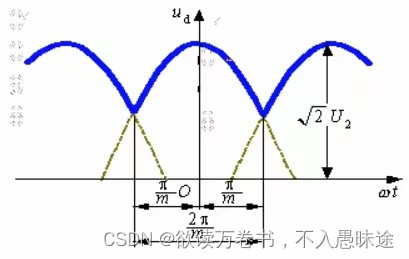

$\large {\color{Red}\alpha =0^{\circ} }$ 时，m脉波整流电路的整流电压和整流电流的谐波分析：

整流电压、电流中的谐波有如下规律：

m脉波整流电压 $\large u_{d0}$ 的谐波次数为mk（k=1，2，3，...）次，即m的倍数次；整流电流的谐波由整流电压的谐波决定，也为mk次。
当m一定时，随着谐波次数增大，谐波幅值迅速减小，表明最低次（m次）谐波是最主要的，其它次数的谐波相对较少；当负载中有电感时，负载电流谐波幅值 $\large d_n$ 的减小更为迅速。
m增加时，最低次谐波次数增大，且幅值迅速减小，电压纹波因数迅速下降。（三相桥式整流电路m=6，单相桥式整流电路m=2；控制角相同时，前者电压纹波远小于后者）

$\large {\color{Red} \alpha }$ 不为0°时的情况：

整流电压谐波的一般表达式十分复杂，下面只说明谐波电压与 $\large \alpha$ 角的关系。

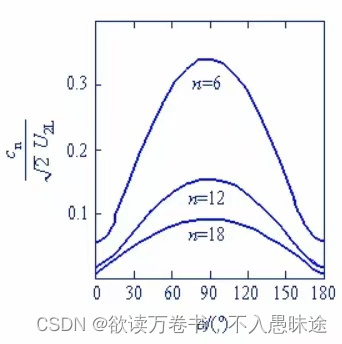

以n为参变量，n次谐波幅值对 $\large \alpha$ 的关系如图所示。

当 $\large \alpha$ 从0°~90°变化时， $\large u_d$ 的谐波幅值随 $\large \alpha$ 增大而增大， $\large \alpha =90^{\circ}$ 时谐波幅值最大。
$\large \alpha$ 从90°~180°之间，电路工作于有源逆变工作状态， $\large u_d$ 的谐波幅值随 $\large \alpha$ 增大而减小。
