ABB RobotStudio学习记录(一)新建工作站

RobotStudio新建工作站


最近遇到 虚拟示教器Rapid 代码不能控制 视图中机械臂的问题,其实是由于机械臂和工作站不匹配。以下是解决方法。

名称版本
Robot Studio6.08

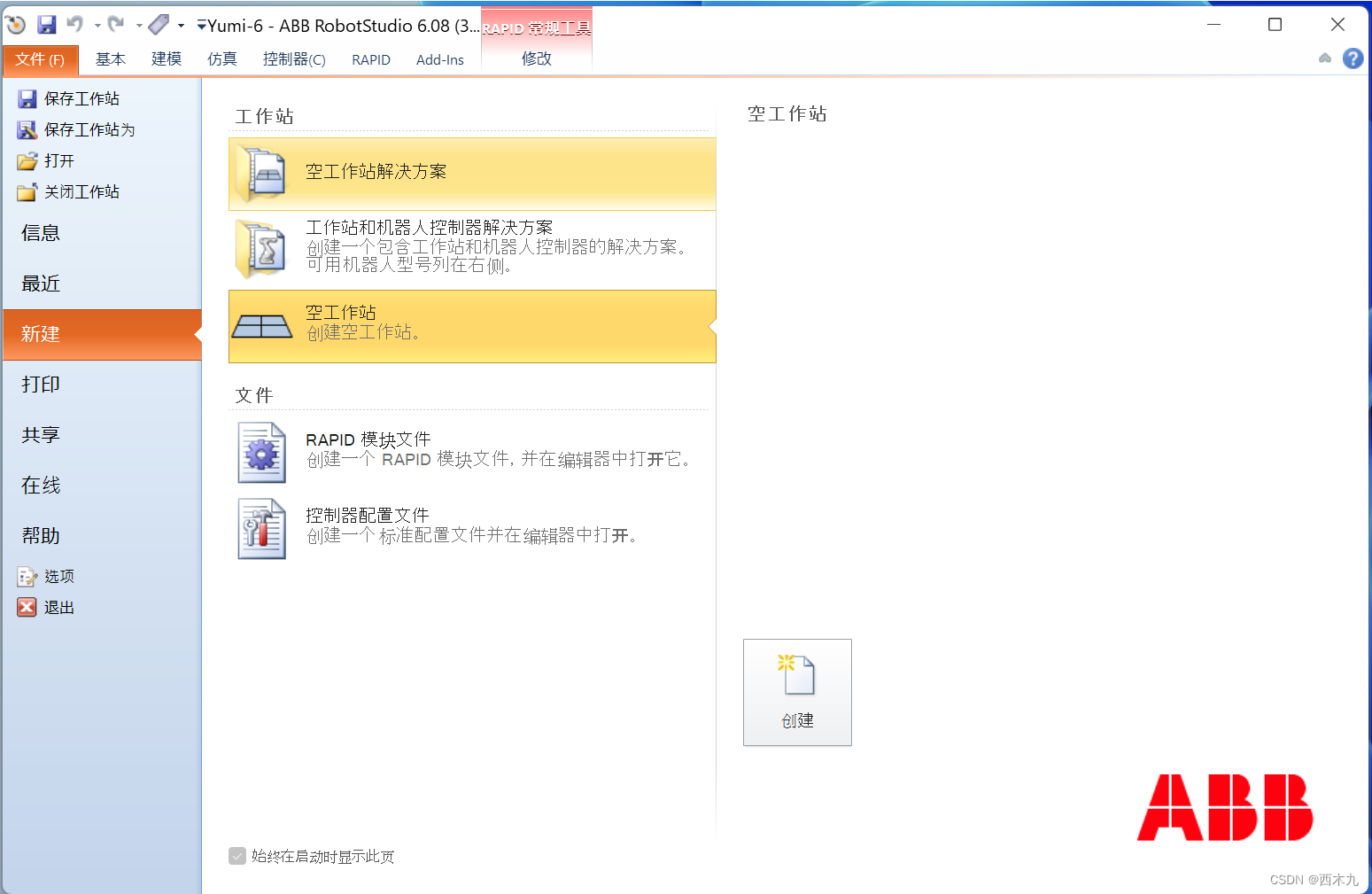

  1. 新建一个”空工作站“;
    在这里插入图片描述
  2. 在目标位置新建一个目标文件夹 C:\solution\test,用以后续存放该工作站(通常路径不能有中文);

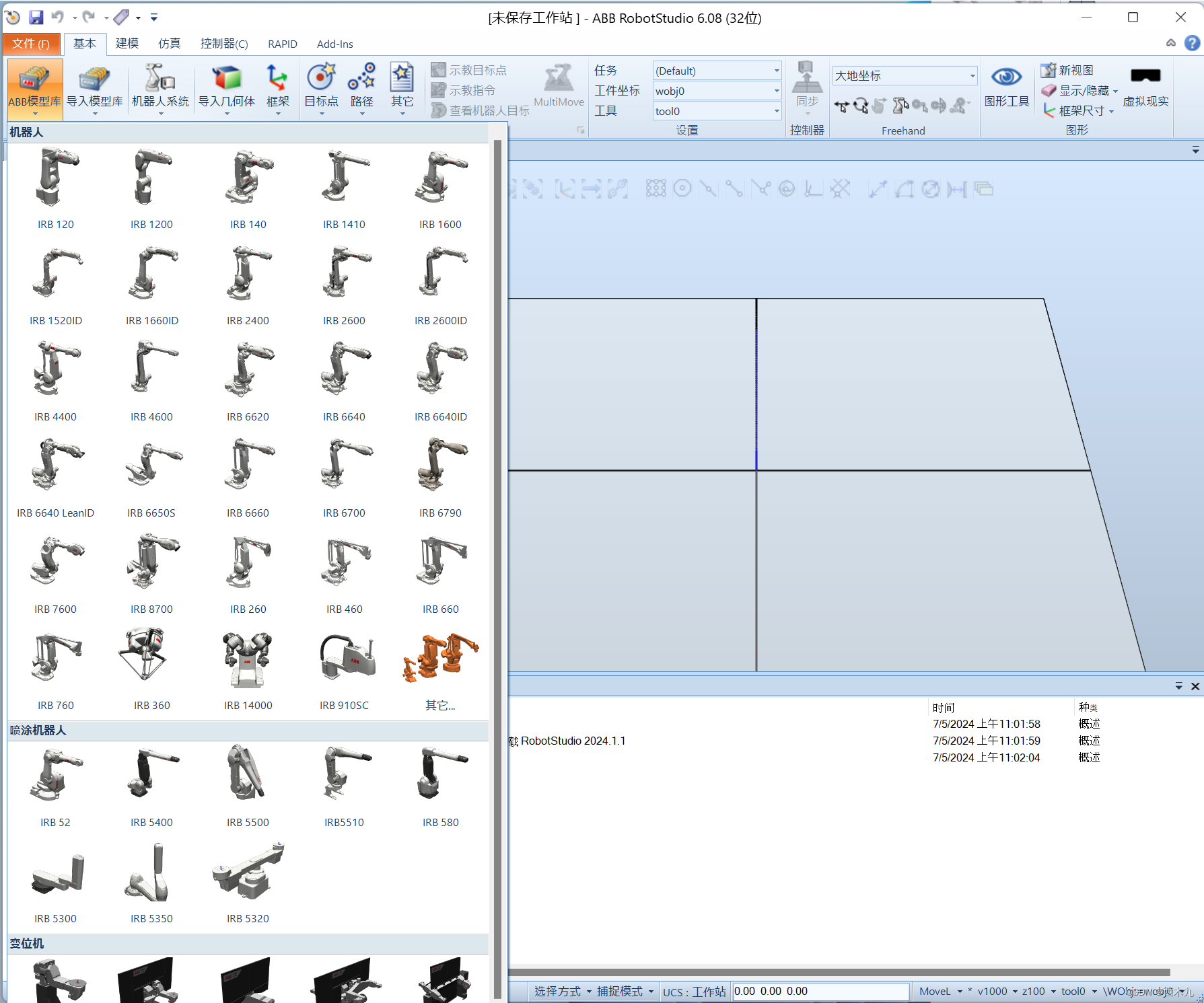

  3. 导入机械臂模型ABB模型库在这里插入图片描述

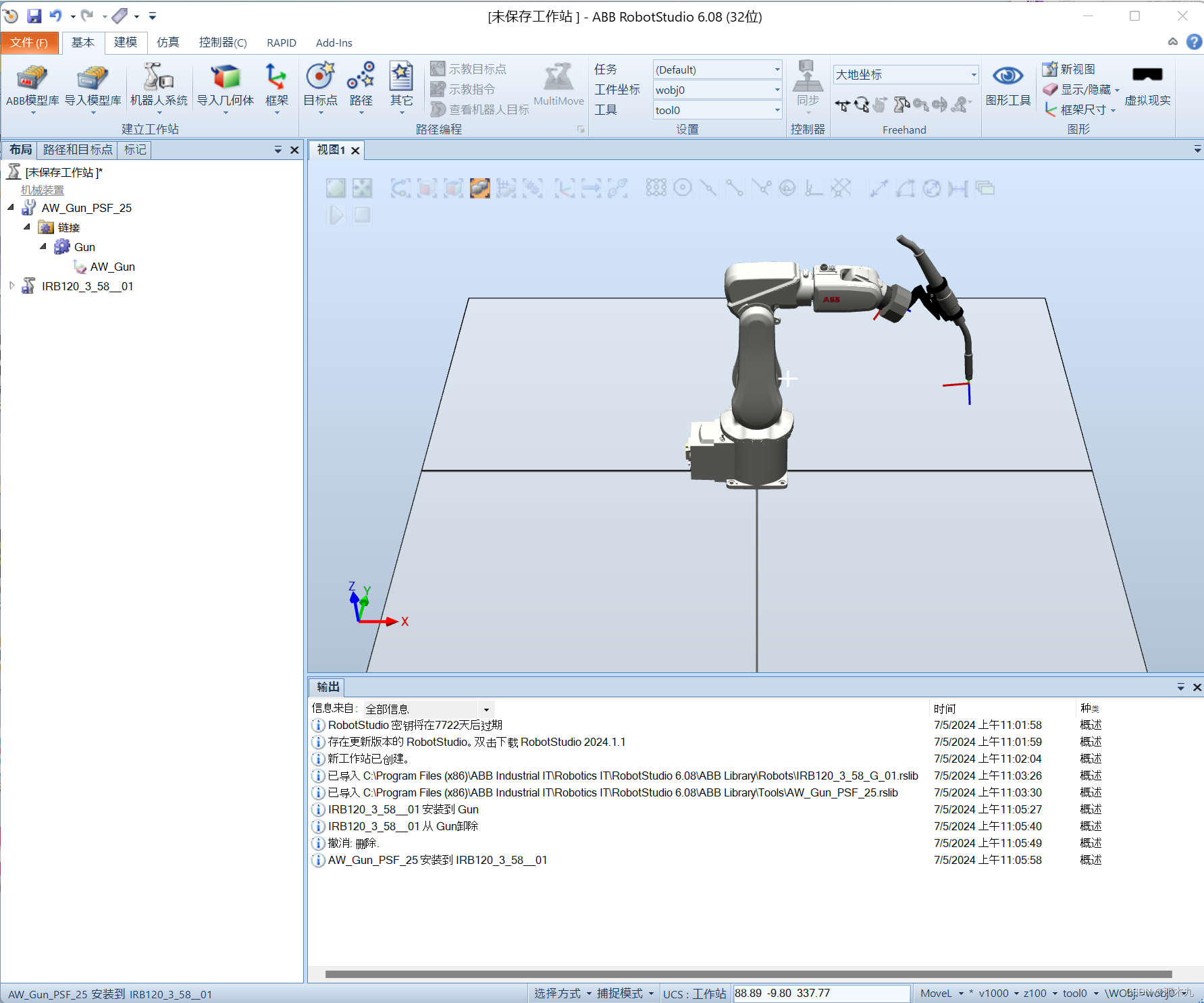

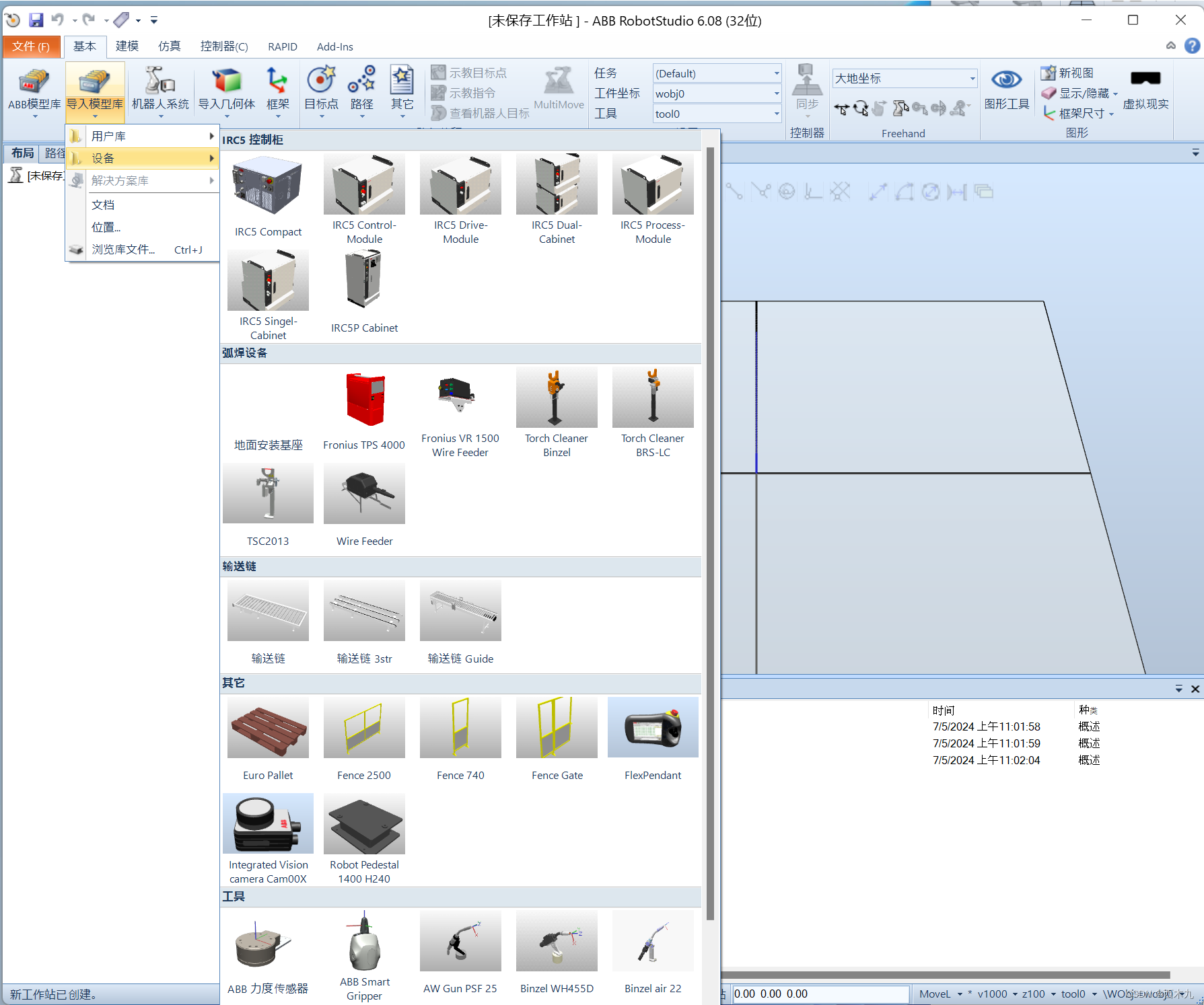

  4. 入手爪设备导入模型库 -> 设备,右键选中安装到机械臂上
    在这里插入图片描述

在这里插入图片描述

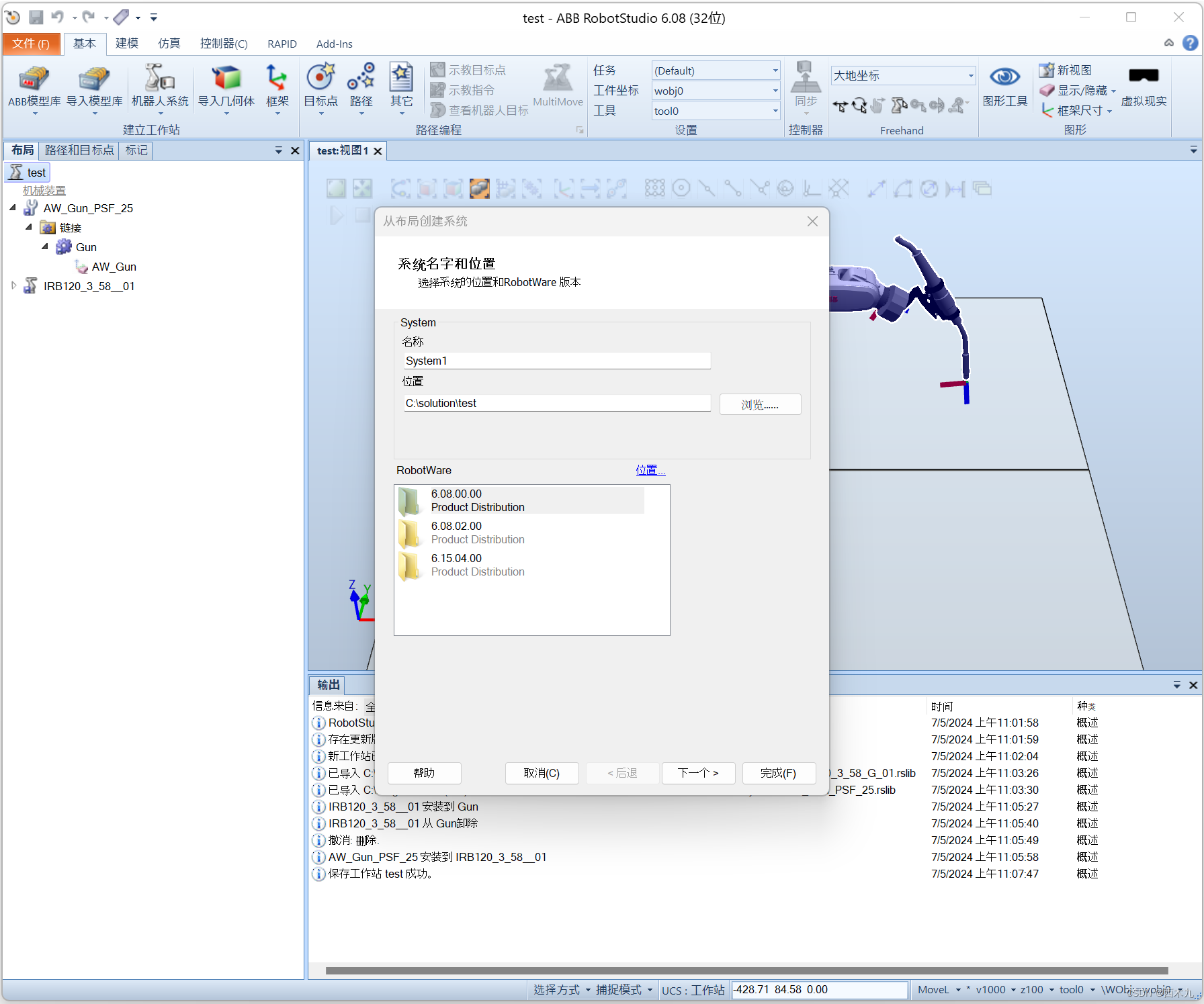

5. 选中整个工作站 -> 从布局新建我们的系统,位置为目标文件夹\test
在这里插入图片描述

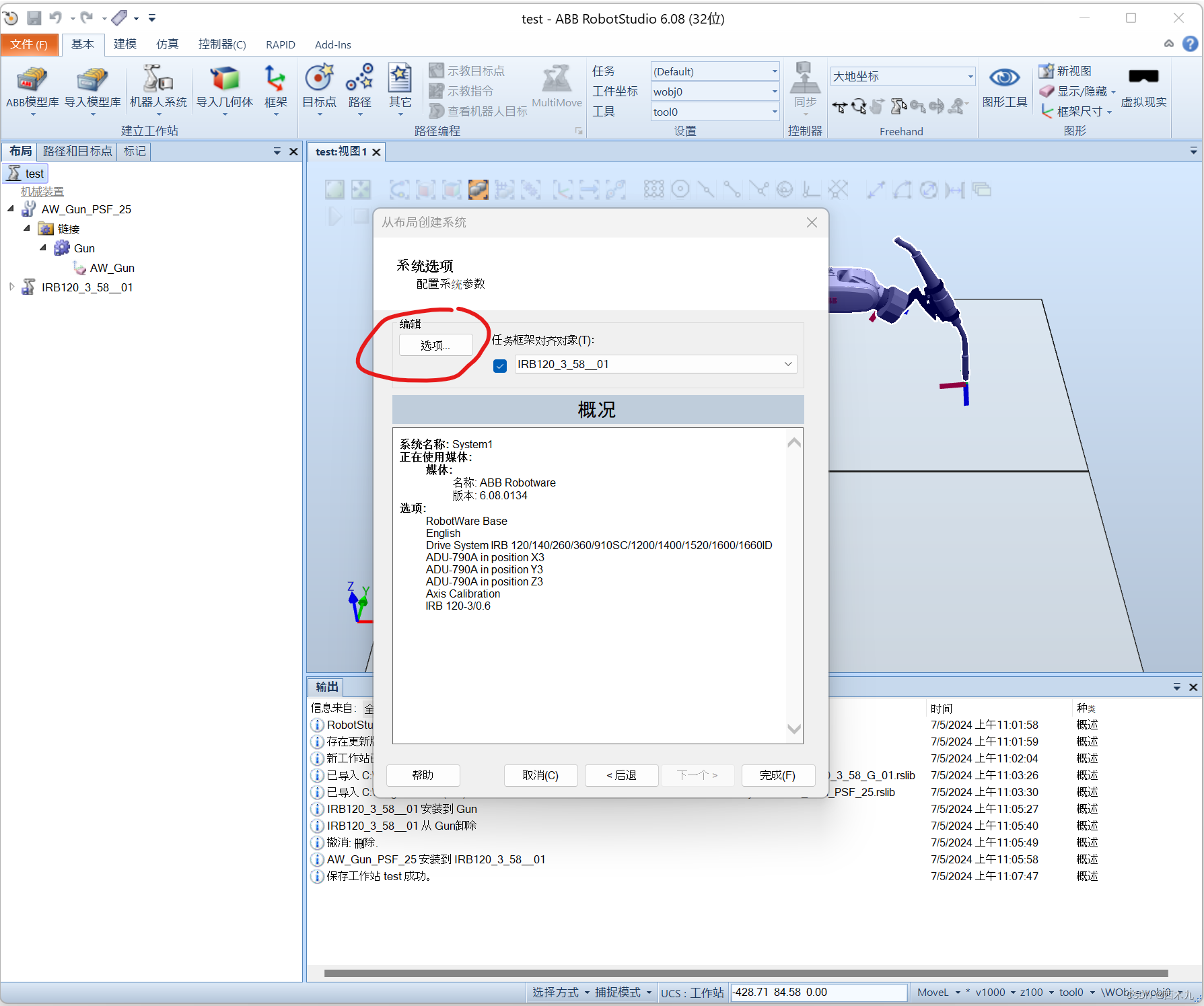

6. 选项处可设置自定义信息,例如616-PC Interface623-Multitasking等。
在这里插入图片描述

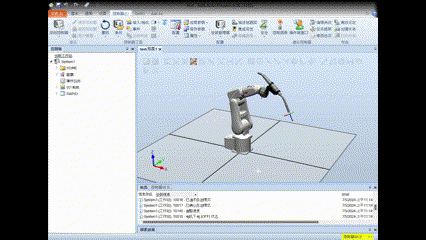

按以上操作就可以用虚拟示教器控制视图中的机械臂了。
请添加图片描述
