【论文笔记】LI-GS: Gaussian Splatting with LiDAR Incorporated for Accurate Large-Scale Reconstruction

原文链接：https://ieeexplore.ieee.org/document/10816486

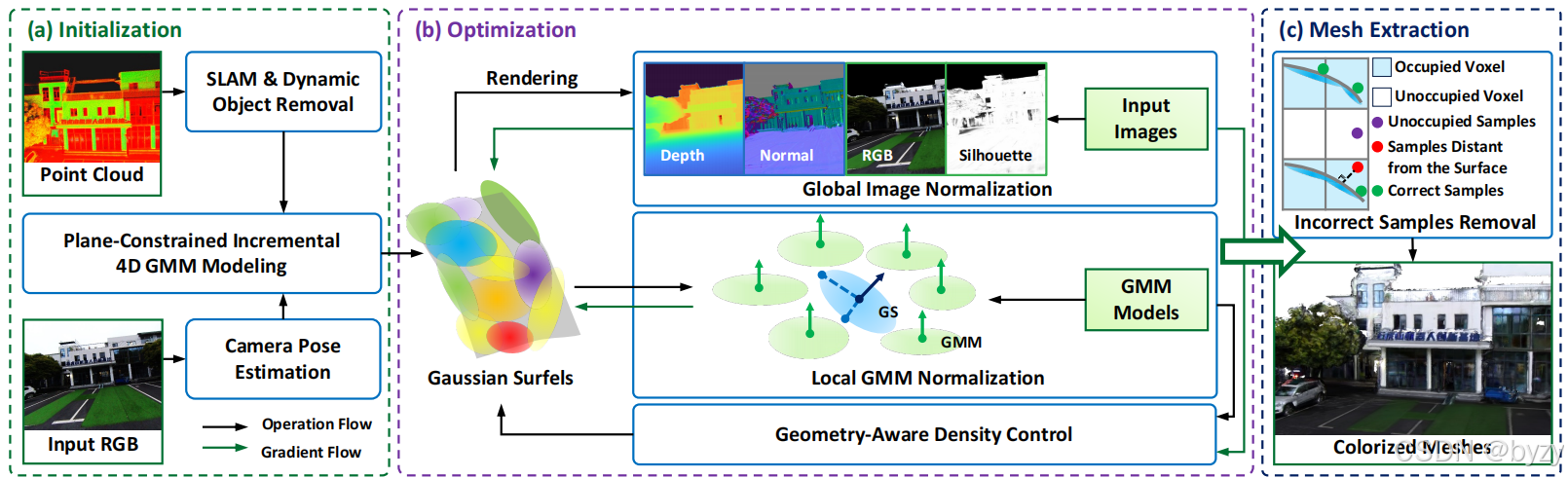

简介：本文介绍LI-GS，一种引入激光雷达和高斯溅射的大规模场景重建系统。LI-GS使用2D高斯面元作为地图表达，以增强表面对齐。此外，还提出新的建模方法，将激光雷达点云转化为平面约束的多模态高斯混合模型（GMM）。GMM在初始化和优化阶段被使用，以保证充足且连续的监督，并减小过拟合风险。GMM还被用于网格面提取，以消除伪影并提高整体几何质量。

引言部分提到，3DGS在精确几何重建上存在一些问题，尤其是对稀疏视图、无界和大尺度场景。原因有三：（1）椭球形状难以拟合薄物体表面；（2）缺少精确的深度信息使得高斯沿相机主轴方向的位置不准确；（3）稀疏监督视图使模型倾向于过拟合到单一视图，且缺少多视图几何一致性。

0. 准备知识

2DGS使用扁平的高斯面元建模场景，以更好地与薄表面对齐。面元的基本属性包括中心点${\mathbf{p}}_i\in {\mathbb{R}}^3$，半径$r_{u_i}>r_{v_i}\in {\mathbb{R}}^{+}$，两个相应的正交向量${\mathbf{t}}_{u_i},{\mathbf{t}}_{v_i}\in {\mathbb{R}}^3$，法向量${\mathbf{n}}_i={\mathbf{t}}_{u_i}\times {\mathbf{t}}_{v_i}$，以及不透明度$o_i\in [0,1]$和视线相关的外观$\mathbf{c}\in {\mathbb{R}}^3$（由球面谐波参数化）。高斯面元定义了局部的2D切空间，该空间内的点$\mathbf{u}=[u,v]$可通过$\mathbf{p}(\mathbf{u})={\mathbf{p}}_i+r_{u_i}{\mathbf{t}}_{u_i}u+r_{v_i}{\mathbf{t}}_{v_i}v$转化到世界坐标系$p(\mathbf{u})\in {\mathbb{R}}^3$。高斯值$f(\mathbf{u})=\exp (-(u^2+v^2)/2)$。

为了渲染图像，2DGS首先将面元按前后顺序排列。对图像平面上的点$x\in {\mathbb{R}}^2$，其外观$c(x)$可按下式计算：
$$\mathbf{c}(x)=\sum _{i=1}^N{\mathbf{c}}_i{o}_{i}f({\mathbf{u}}_i(x))\prod _{j=1}^{i-1}(1-o_{j}f({\mathbf{u}}_j(x)))$$

其中$N$为可见面元的数量，${\mathbf{u}}_i(x)$为2D到2D的映射（点从图像平面到切空间的投影，可通过找三个非平行平面的交点得到）。

1. 预处理

首先使用SLICT（一种sota的激光雷达-惯性连续时间SLAM系统）估计激光雷达扫描的初始姿态。然后，使用M-检测器移除动态物体，并使用HBA增强全局点云的精度。对于图像，则使用ER-Mapping估计初始图像姿态，并用Colmap-PCD细化（生成有色点云）。

2. 初始化

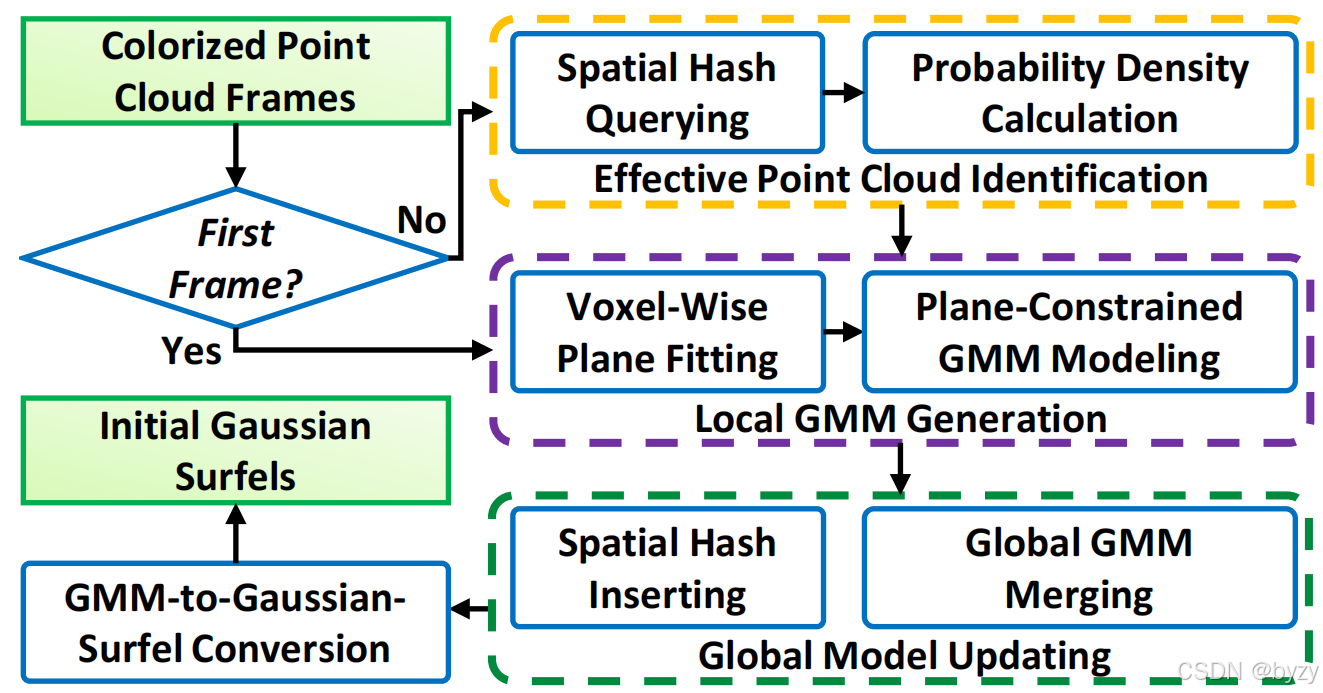

本文从大型有色点云生成多模态高斯混合模型（GMM），并使用空间哈希高效保存GMM，如图所示。

首先，遍历图像并投影全局点云，生成有色点云帧序列。对于第一帧，进行体素化，并在体素内使用RANSAC以提取平面。位于同一平面上的点记为 P = { z i ∣ z i = [ p i , g i ] T , p i ∈ R 3 , g i ∈ [ 0 , 1 ] } \mathcal P=\{\mathbf z_i|\mathbf z_i=[\mathbf p_i,g_i]^T,\mathbf p_i\in\mathbb R^3,g_i\in[0,1]\} P={zi​∣zi​=[pi​,gi​]T,pi​∈R3,gi​∈[0,1]}，其中${\mathbf{p}}_i$为点在世界坐标系下的位置，$g_i$为由RGB计算的灰度值。这些点可由均值$\bar{\mathbf{p}}\in {\mathbb{R}}^3$，协方差的特征值${\alpha }_0\le {\alpha }_1\le {\alpha }_2$及归一化特征向量${\mathbf{v}}_0,{\mathbf{v}}_1,{\mathbf{v}}_2$表达。

局部4D GMM由平面坐标系下的点云 P ′ = { z i ′ ∣ z i ′ = [ u i , v i , 0 , g i ] T } \mathcal P'=\{\mathbf z'_i|\mathbf z'_i=[u_i,v_i,0,g_i]^T\} P′={zi′​∣zi′​=[ui​,vi​,0,gi​]T}建模，其中${\mathbf{p}}_i=\bar{\mathbf{p}}+u_i{\mathbf{v}}_2+v_i{\mathbf{v}}_1+w_i{\mathbf{v}}_0$。平面上点的概率密度${\mathbf{z}}^{\prime }=[u,v,0,g{]}^T$可由下式计算：
$$p_L({\mathbf{z}}^{\prime })=\sum _{l\in \mathcal{L}}{\pi }_l^{\prime }\mathcal{N}({\mathbf{z}}^{\prime }|{\mu }_l^{\prime },{\Sigma }_l^{\prime })$$

其中${\pi }_l^{\prime },{\mu }_l^{\prime }$和${\Sigma }_l^{\prime }\in {\mathbb{S}}^{4\times 4}$分别为GMM分量$l$的权重、均值和协方差。$\mathcal{L}$为相应的索引集合，且有${\sum }_{j\in \mathcal{L}}{\pi }_l^{\prime }=1$。分量可通过下式转换到世界坐标系下：
$$\begin{gathered} {\pi }_l={\pi }_l^{\prime },{\mu }_l=[{\bar{\mathbf{p}}}^T,0{]}^T+\mathbf{H}{\mu }_l^{\prime },{\Sigma }_l=\mathbf{H}{\Sigma }_l^{\prime }{\mathbf{H}}^T, \\ \mathbf{H}=\left[\begin{array}{cc}\mathbf{R}& 0\\ 0^T& 1\end{array}\right],\mathbf{R}=[{\mathbf{v}}_2,{\mathbf{v}}_1,{\mathbf{v}}_0]\in SO(3) \end{gathered}$$

其中${\pi }_l,{\mu }_l$和${\Sigma }_l\in {\mathbb{S}}^{4\times 4}$为世界坐标系下的权重，均值和协方差。4D GMM考虑了颜色维度的点分布，从而可精确表达表面纹理。此外，平面约束能有效移除噪声。高斯成分的数量$|\mathcal{L}|$可通过场景复杂度调整（通过最小化信息理论目标函数确定，该目标函数可由高斯均值移位近似）。

接收后续有色点云帧$\mathcal{F}$时，系统在新空间内识别有效的点。通过查询空间哈希，将$\mathcal{F}$中的点被分为两部分：在现有体素中的点${\mathcal{F}}^o$和新体素中的点${\mathcal{F}}^n$（$\mathcal{F}={\mathcal{F}}^o\cup {\mathcal{F}}^n$）。现有体素中的有效点${\mathcal{F}}^l$通过计算对数似然确定：
F l = { z j ∈ F o ∣ z j = [ p j , g j ] T , L ( p j ) < ρ } L ( p j ) = ln ⁡ ( p K ( p j ) ) = ln ⁡ ( ∑ k ∈ K π k N ( p j ∣ μ k p , Σ k p p ) ) μ k = [ μ k p , μ k g ] T , Σ k = [ Σ k p p Σ k p g Σ k g p Σ k g g ] \mathcal F^l=\{\mathbf z_j\in \mathcal F^o|\mathbf z_j=[\mathbf p_j,g_j]^T,L(\mathbf p_j)<\rho\}\\ L(\mathbf p_j)=\ln(p_K(\mathbf p_j))=\ln(\sum_{k\in\mathcal K}\pi_k\mathcal N(\mathbf p_j|\mu_k^\mathbf p,\Sigma_k^{\mathbf p\mathbf p}))\\ \mu_k=[\mu_k^\mathbf p,\mu_k^g]^T,\Sigma_k=\begin{bmatrix}\Sigma_k^{\mathbf p\mathbf p}&\Sigma_k^{\mathbf pg}\\\Sigma_k^{g\mathbf p}&\Sigma_k^{gg}\end{bmatrix} Fl={zj​∈Fo∣zj​=[pj​,gj​]T,L(pj​)<ρ}L(pj​)=ln(pK​(pj​))=ln(k∈K∑​πk​N(pj​∣μkp​,Σkpp​))μk​=[μkp​,μkg​]T,Σk​=[Σkpp​Σkgp​​Σkpg​Σkgg​​]

其中$\mathcal{K}$为全局GMM中的索引集合，$\rho$为预定义阈值，$L({\mathbf{p}}_j)$为${\mathbf{p}}_j$的对数似然。灰度分布与空间有效性无关，故$L({\mathbf{p}}_j)$是由边缘密度$p_K({\mathbf{p}}_j)$而非$p_K({\mathbf{z}}_j)$计算的。因此，当前帧内的有效点${\mathcal{F}}^e$由${\mathcal{F}}^e={\mathcal{F}}^n\cup {\mathcal{F}}^l$得到。遍历所有图像后，全局GMM被转化为初始高斯面元：
$${\mathbf{p}}_k={\mu }_k^{\mathbf{p}},{\mathbf{n}}_k={\mathbf{w}}_{0_k},{\mathbf{t}}_{u_k}={\mathbf{w}}_{2_k},{\mathbf{t}}_{v_k}={\mathbf{w}}_{1_k},r_{u_k}=\sqrt{{\gamma }_{2_k}},r_{v_k}=\sqrt{{\gamma }_{1_k}},o_k=0.6+0.4{\pi }_k$$

其中${\gamma }_{0_k}\le {\gamma }_{1_k}\le {\gamma }_{2_k}$和${\mathbf{w}}_{0_k},{\mathbf{w}}_{1_k},{\mathbf{w}}_{2_k}$为${\Sigma }_k^{\mathbf{pp}}$的特征值和相应的特征向量。

3. 优化

尽管在初始化时引入了激光雷达，2DGS和3DGS在优化时若仅使用光度损失，会导致有噪声的重建。本文提出全面归一化方法和几何感知的密度控制方法。

3.1 归一化

总损失包括五个分量——GMM损失，光度损失，天空损失，深度图像损失和法线图像损失：
$$L={\lambda }_{GMM}{L}_{GMM}+L_p+L_{sky}+{\lambda }_d{L}_d+{\lambda }_n{L}_n$$

GMM损失。多模态GMM可优化3D空间中高斯面元的位置和形状。${\mathbf{p}}_g,{\mathbf{n}}_g,r_{u_g}\ge r_{v_g},{\mathbf{t}}_{u_g},{\mathbf{t}}_{v_g}$分别表示高斯面元$g$的位置、法向量、半径和主向量。选择$K$个最近的GMM分量，其中第$g_k$个分量的均值和法向量分别为${\mu }_{g_k}$和${\nu }_{g_k}$。

首先，最小化${\mathbf{p}}_g$到（由$K$个GMM分量确定的）表面的距离$L_{dis}$，以保证高斯面元与局部结构对齐：
$$L_{dis}=\frac{1}{G}\sum _{g=1}^G{d}_g({\mathbf{p}}_g)$$

其中$G$为当前视角下可视高斯面元的数量，$d_g(\mathbf{p})$为加权距离：
$$d_g(\mathbf{p})=\sum _{k=1}^K{\omega }_{g_k}\Vert (\mathbf{p}-{\mu }_{g_k}{)}^T{\nu }_{g_k}{\Vert }_1$$

其中权重${\omega }_{g_k}=\exp (-\Vert {\mathbf{p}}_g-{\mu }_{g_k}{\Vert }_2^2/2{\sigma }^2)$强调了近处GMM分量的贡献。

这里的$\Vert (\mathbf{p}-{\mu }_{g_k}{)}^T{\nu }_{g_k}{\Vert }_1$即点到高斯面元中心的距离在法线方向投影的长度，可近似为点到面的距离。

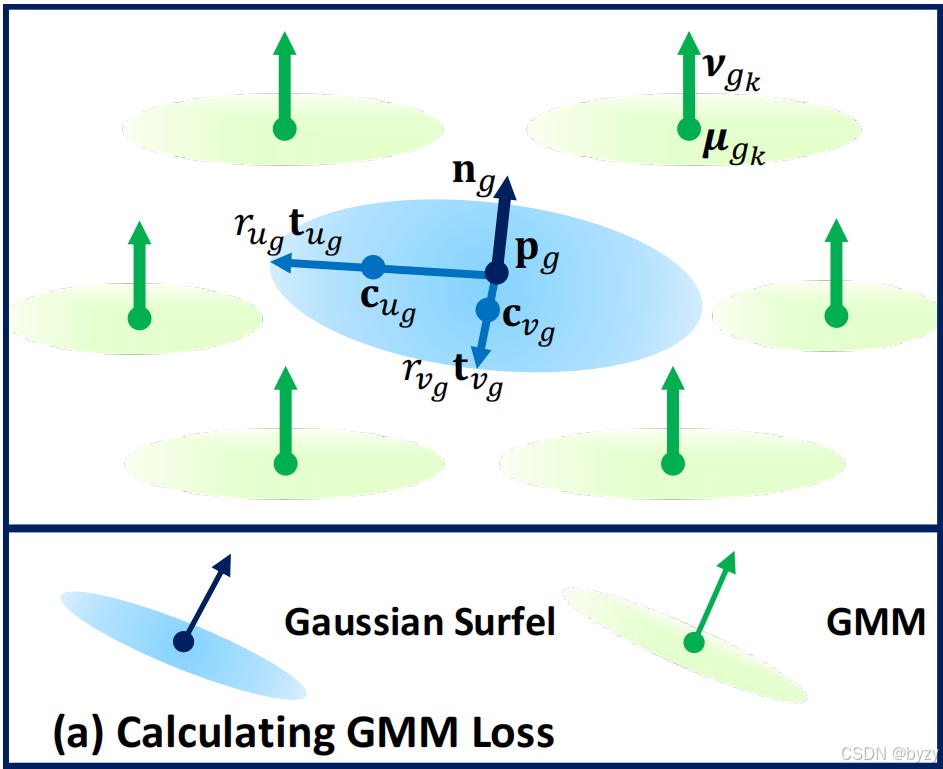

为保证高斯面元的几何精度，引入形状控制点${\mathbf{c}}_{u_g}={\mathbf{p}}_g+\alpha r_{u_g}{\mathbf{t}}_{u_g}$和${\mathbf{c}}_{v_g}={\mathbf{p}}_g+\alpha r_{v_g}{\mathbf{t}}_{v_g}$（如上图所示），且最小化下列损失：
$$L_{control}=\frac{1}{G}\sum _{g=1}^G{l}_g,l_g=\{\begin{array}{ll}{d}_g({\mathbf{c}}_{u_g})+d_g({\mathbf{c}}_{v_g})& 若r_{v_g}\ge \varphi \\ d_g({\mathbf{c}}_{u_g})& 若r_{u_g}\ge \varphi ,r_{v_g}<\varphi \\ 0& 否则\end{array}$$

其中阈值$\varphi$选择性地监督大型高斯面元。此外，还使用加权法向量监督高斯面元的法向量：
$$L_{normal}=\frac{1}{G}\sum _{g=1}^G\Vert {\mathbf{n}}_g-{\bar{\mathbf{n}}}_g{\Vert }_1+\Vert 1-{\mathbf{n}}_g^T{\bar{\mathbf{n}}}_g{\Vert }_1,{\bar{\mathbf{n}}}_g=\frac{{\sum }_{k=1}^K{\omega }_{g_k}{\nu }_{g_k}}{\Vert {\sum }_{k=1}^K{\omega }_{g_k}{\nu }_{g_k}{\Vert }_2}$$

这里的损失分两项，前者使所有面元的法向量接近，后者使所有面元的法向量趋于单位向量。

最后，$L_{GMM}=L_{dis}+L_{control}+L_{normal}$。

光度损失。渲染的图像为$\tilde{\mathbf{I}}$，真实图像为$\mathbf{I}$，则
$$L_p=0.8L_1(\tilde{\mathbf{I}},\mathbf{I})+0.2L_{D-SSIM}(\tilde{\mathbf{I}},\mathbf{I})$$

天空损失。在室外场景中，该损失用于减少天空区域的伪影。首先使用语义分割网络生成天空掩膜$\mathbf{M}$（0表示天空区域），然后按下式计算损失：
$$L_{sky}=(1-\mathbf{M})L_1(\tilde{\mathbf{S}})$$

其中$\tilde{\mathbf{S}}$为渲染的剪影图像。

深度和法线图像损失。深度图像$\hat{\mathbf{D}}$和法线图像$\hat{\mathbf{N}}$可由激光雷达点云得到，用于对齐高斯面元和全局结构：
$$L_d=L_1(\tilde{\mathbf{D}},\hat{\mathbf{D}}),L_n=1-\tilde{\mathbf{N}}\cdot \hat{\mathbf{N}}$$

其中$\tilde{\mathbf{D}}$和$\tilde{\mathbf{N}}$分别表示渲染的深度和法线图像。

3.2 几何感知的密度控制

本文的方法在优化阶段动态控制高斯的数量和密度。为减小冗余并根据几何结构提高高斯分布，为生长和剪枝机制引入加权距离$d_g({\mathbf{p}}_g)$，以增强基于梯度的密度控制。生长准则为：
$${ϵ}_g^{growth}=(1-{\omega }_{growth}){\nabla }_g+{\omega }_{growth}{\omega }_{scale}\exp (-\frac{d_g({\mathbf{p}}_g{)}^2}{2{\tau }^2})$$

其中${\nabla }_g$为平均的位置梯度，${\omega }_{scale}$用于确保（两项）数量级相似。当${ϵ}_g^{growth}$超过预定义的阈值时，会添加一个新的高斯面元。远离表面的高斯面元更可能被剪枝，剪枝准则为：
$${ϵ}_g^{pruning}=o_g-{\omega }_{pruning}(1-\exp (-\frac{d_g({\mathbf{p}}_g{)}^2}{2{\tau }^2}))$$

其中$o_g$为不透明度。${ϵ}_g^{pruning}$较低的高斯面元会在后续被剪枝。

4. 网格面提取

之前的工作建立了占用图，并移除未占用网格的采样点以消除深度不连续处的伪影。但对无界场景，大网格会导致过多的点被移除，而小网格会影响计算效率。本文使用GMM提取网格面。

首先建立体素图，计算占用。移除未占用体素内的采样点后，基于加权距离$d(\mathbf{p})$移除离物体表面较远的、占用体素内的点。最后，使用筛选泊松法提取网格面。
