数字电路静态时序分析基础一

来源：IC创新学院 方便自己查看

1.TCL入门

1.1 变量、数组、列表

1.1.1 变量

1.1.1.1 设置变量替换

• 设置变量 set a “snow”

  snow

• 打印变量信息 puts $a

  snow

  puts a

  a

1.1.1.2 用[]表示命令置换/转义

• set a [expr 3 + 4]

  7

  expr(express)命令是一个手工命令行计数器

• 用\表示反斜杠置换
  puts “[expr $X + $Y]”

  2.5

  puts “[expr $X + $Y]”

  [expr 1.2 + 1.3]

• 用\t表示TAB

• 用\n表示换行

• #表示注释

1.1.1.3 花括号与双引号

• TCL对双引号的$和[]符号会进行变量替换和命令替换
  puts “\t[expr $X + $Y]”

  2.5

• TCL{} 中所有特殊字符变成普通字符
  puts {\t[expr $X + $Y]}

  \t[expr $X + $Y]

1.1.2 数组

• set数组名(元素名) 值

set cell_1(ref_name) “bufx2”
set cell_1(full_name) “top/cell_1”
set cell_1(pins) “A B C”

• 取值: $数组名（元素名）

put $cell_1(ref_name)

• array指令获取数组信息

数组大小：array size cell_1
数组成员： array names cell_1

1.1.3 列表

• 设置列表

set list {list1 list2 list3}
list1 list2 list3

• 取值

puts $list
list1 list2 list3

• 列表基本操作

命令	功能	举例
concat	合并两个列表	concat $list1 $list2 $list3
lindex	选取列表中的某个元素	lindex $list 1
llength	列表长度	llength $list & llength [concat $list1 $list2]
lappend	在列表末尾追加元素	lappend list 4
lsort	列表排序	-real 按照浮点数大小排序 -unique 删除重复元素

1.2 控制流

1.2.1 控制流-if

if (condition) {
...
} else { ...
}

1.2.2 循环指令-foreach

set list1 {1,2,3}
foreach i $list1 {      //i为变量
puts $i
}

1.2.3 循环控制指令-break

结束整个循环

1.2.4 循环控制指令-continue

仅结束本次循环

1.2.5 循环控制指令-while

1.2.6 循环控制指令-for

for { set i 3} {$i > 0} {incr i -1} {  //初始化参数，判断语句， 重新初始化参数
 puts $i
}

1.3 过程函数

1.3.1 定义

proc 函数名 参数列表 函数主体

proc add {a b} {  // 函数名 参数列表 函数主体
set sum {expr $a + $b}
retutn $sum
}

1.3.2 属性

• 全局变量：过程外定义
• 局部变量：过程中使用
• 指令global，可以在过程中引用全局变量

1.4 正则匹配

1.4.1 常见匹配

命令	功能	举例
\w	匹配一个字母、数字、下划线
\d	匹配一个数字
*	重复零次或多次匹配	.*
+	一次或者多次匹配	\d+
?	零次或者一次匹配
^	字符串开头
$	字符串结尾
\s	空格
.	任意一个字符	.+ 匹配多个

1.4.2 匹配指令

• regrexp

regexp {\w+\d+} “abc123”
regexp {^\d.*\d$} “1 dsf] 1”

-（）捕获

%regexp {^(\w+)\s\w+\s(\d+)." “Snow is 30 years old” total name age
%puts $total
Snow is 30 years old // 第一个匹配所有
%puts $name
%puts $age

1.5 文本处理

1.5.1 open

实例：读取文件

set INPUTFILE [ open file.txt r]         //  r 只读；  w写
while { [gets $INPUTFILE line] >= 0} {  //按照行将文件复制给变量line
puts "$line"
}
close $ INPUTFILE

1.5.2 close

1.5.3 gets

按照行将文件复制给变量，文件尾返回-1
实例：求取Slack之和
slack = -0.051
slack = -0.234
…

set sum 0       //全局变量
set INPUTFILE [ open file.txt r]
while { [gets $INPUTFILE line] >= 0} {
if ([regexp {^slack\s+=\s+(-?\d+\.?\d+)} $line total slack
set sum [expr $sum + $slack]
}
}
close $INPUTFILE
puts $sum

1.6 synopsys tcl（EDA）

1.6.1 实例分析gets

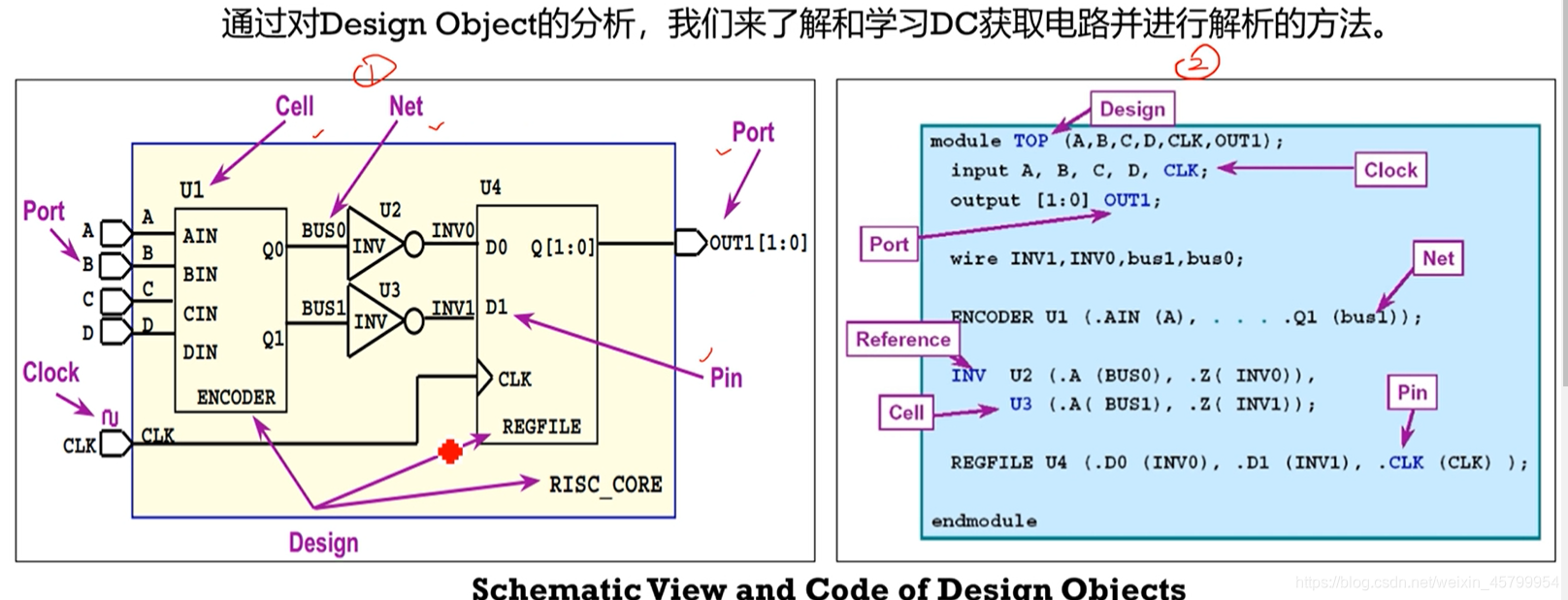

注意电路与代码中模块的对应

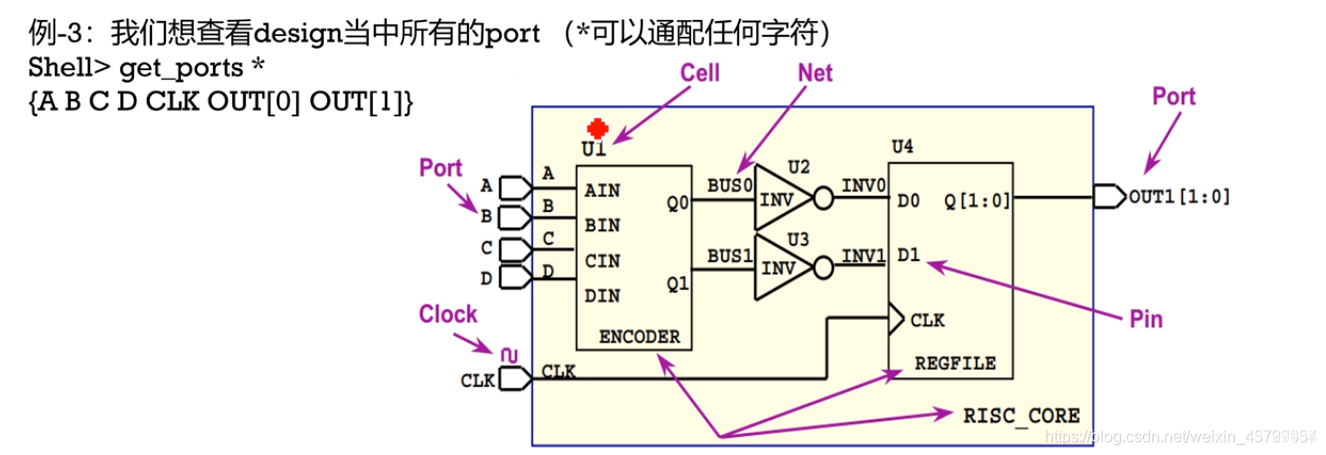

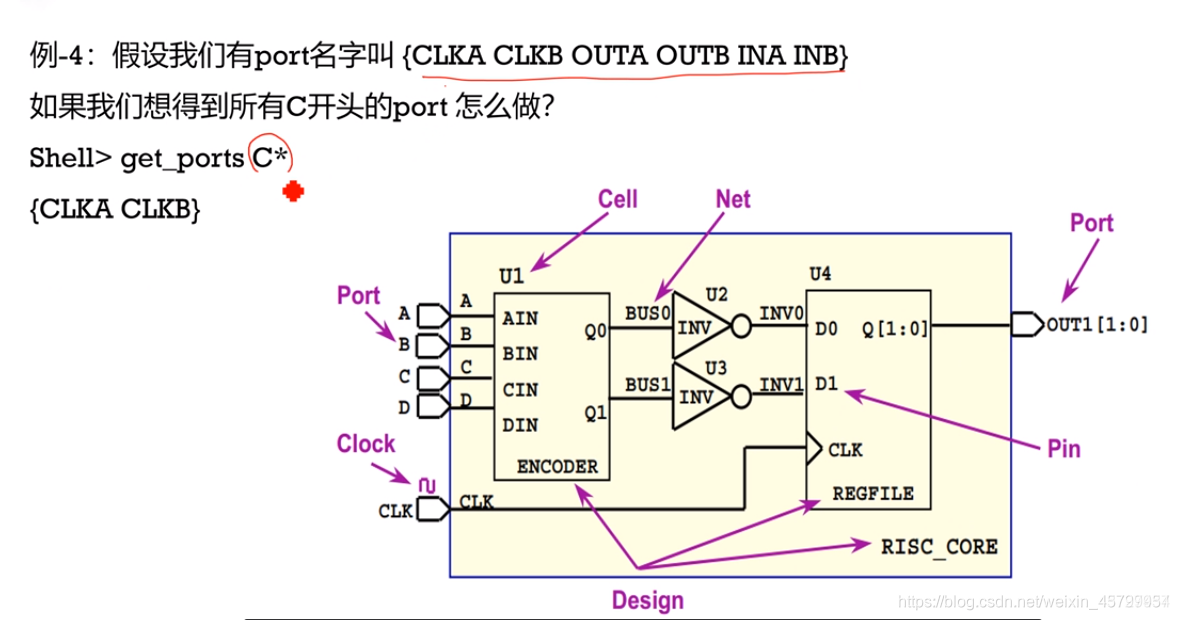

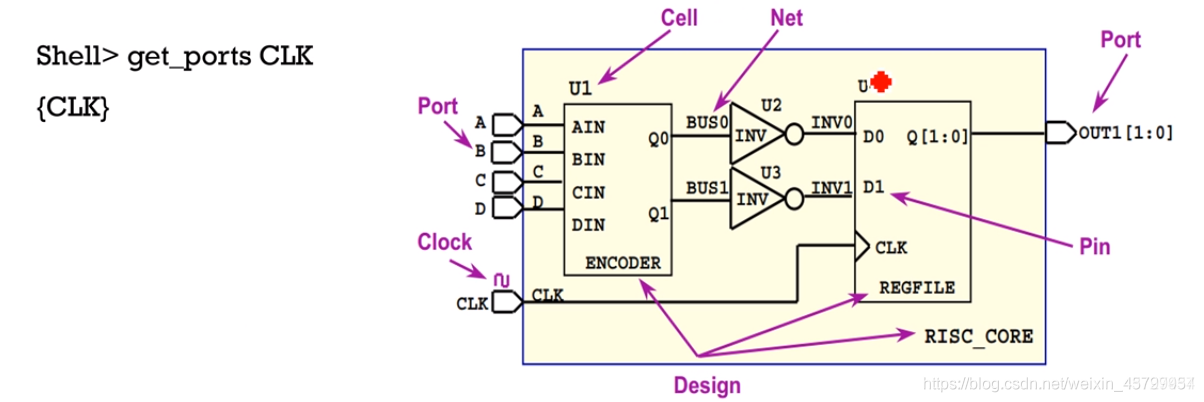

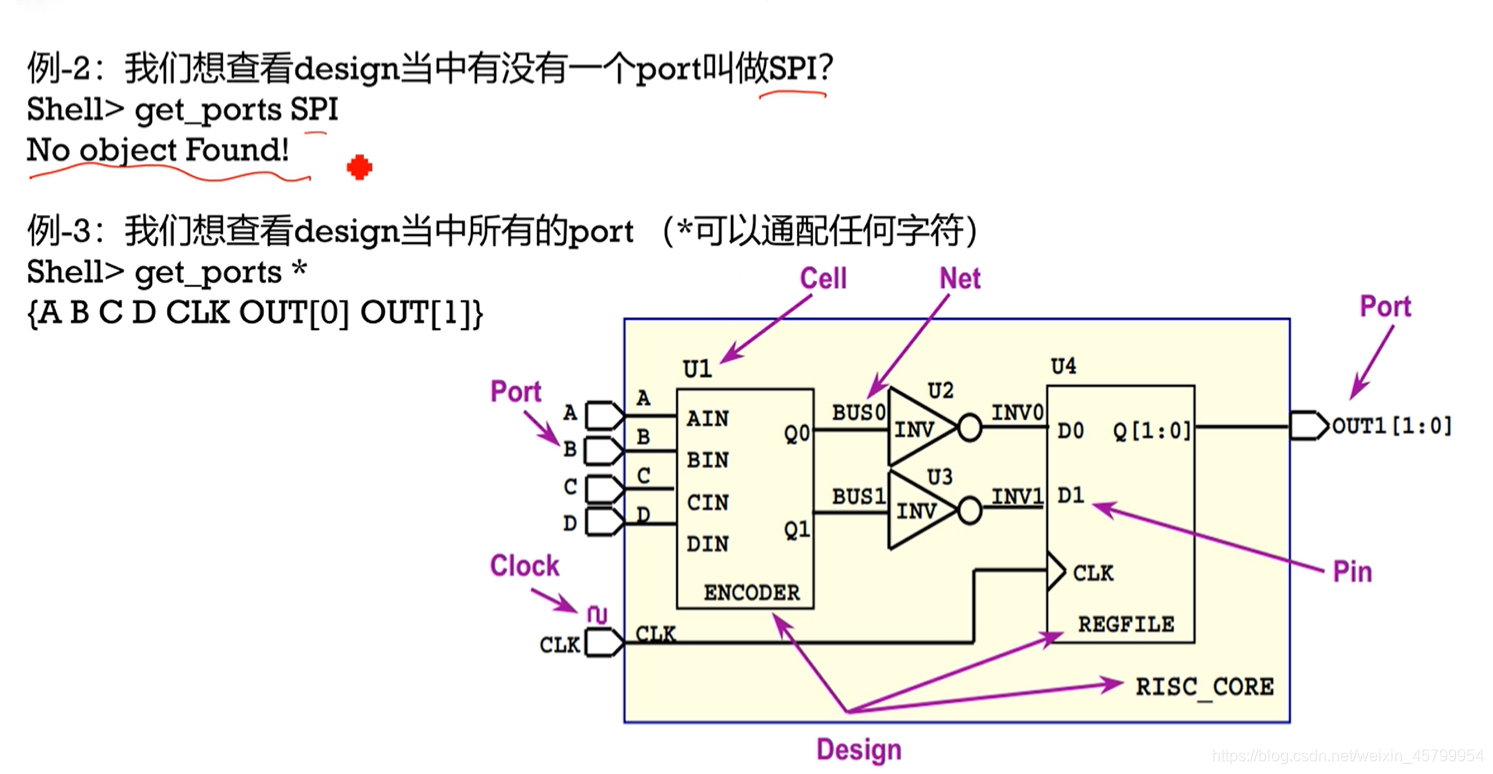

• 语法格式：get_ports portsname
  指令功能：返回design中对应的port object

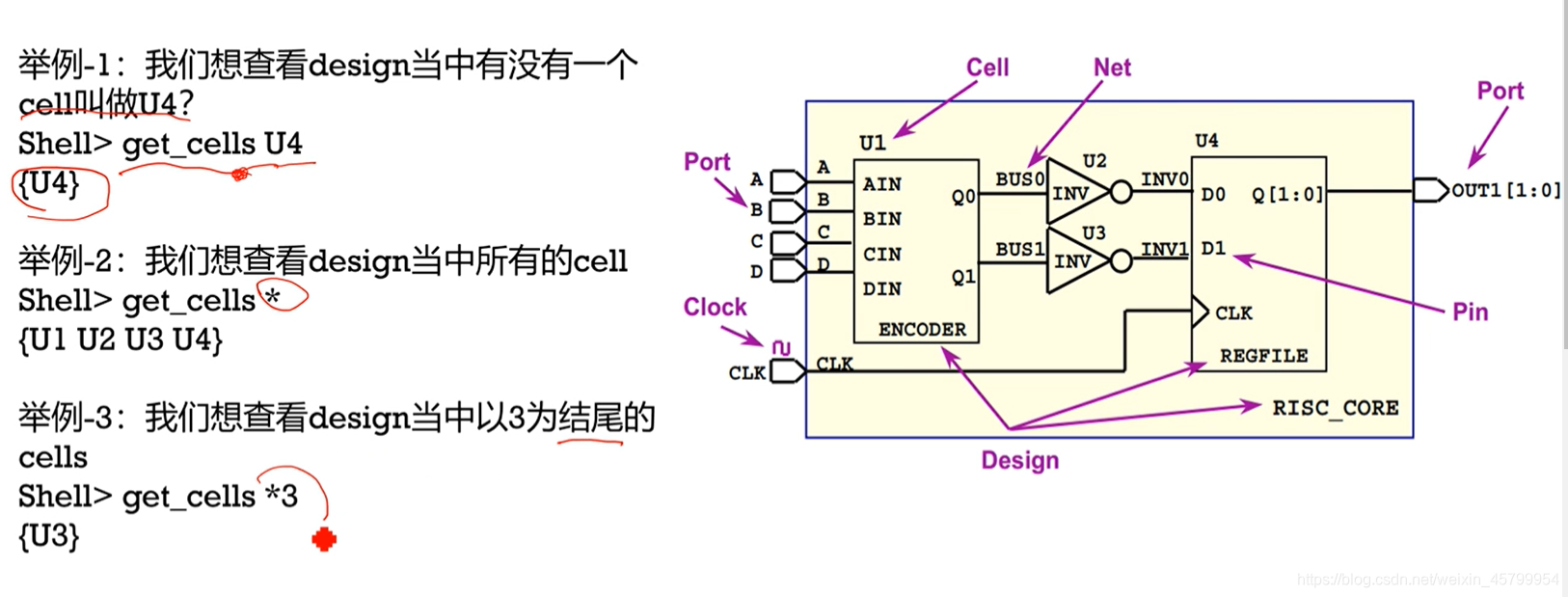

• 语法格式：get_cells cellsname
  指令功能：返回design中对应的cell的instance name object

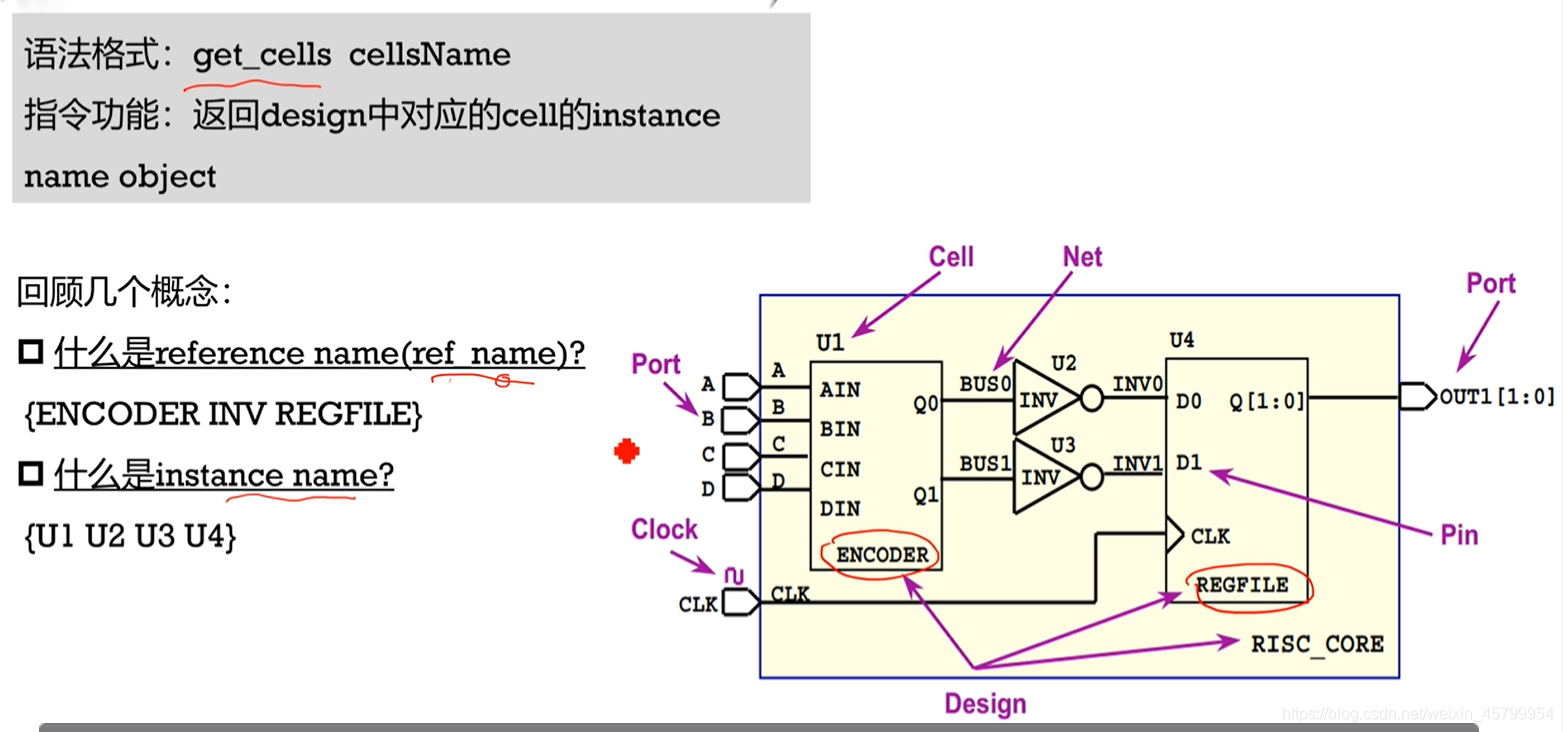

  reference name: 设计者设计的模块
  instance name: 实例化出来的，可以例化多个

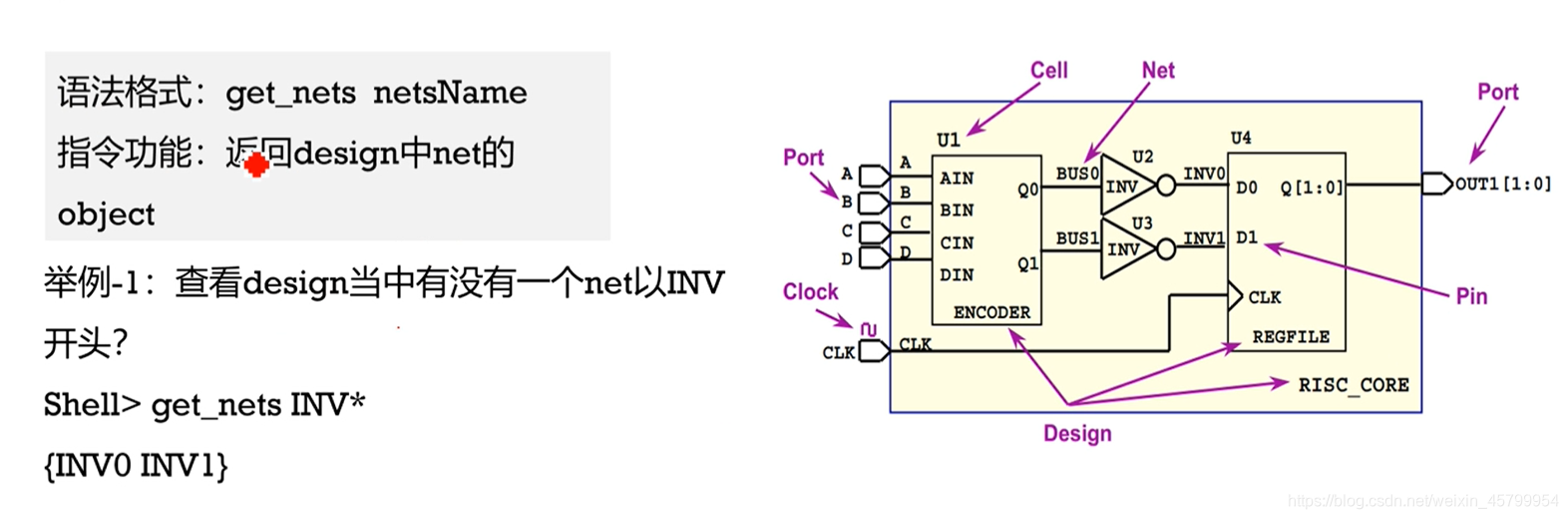

• 语法格式：get_nets netsname
  语法功能：返回design中的net的 object


• get_object_name

• collection

  这个命令可以返回指定集合中的object名字。 在Innovus或者ICC中，诸如get_cells, get_pins等get_*命令返回的是一个集合，我们称之为collection。

  collection是无法返回具体的名称的。如果你想要抓取具体的名称，可以通过该命令将 collection转化成名称。

  collection 指定集合的名称

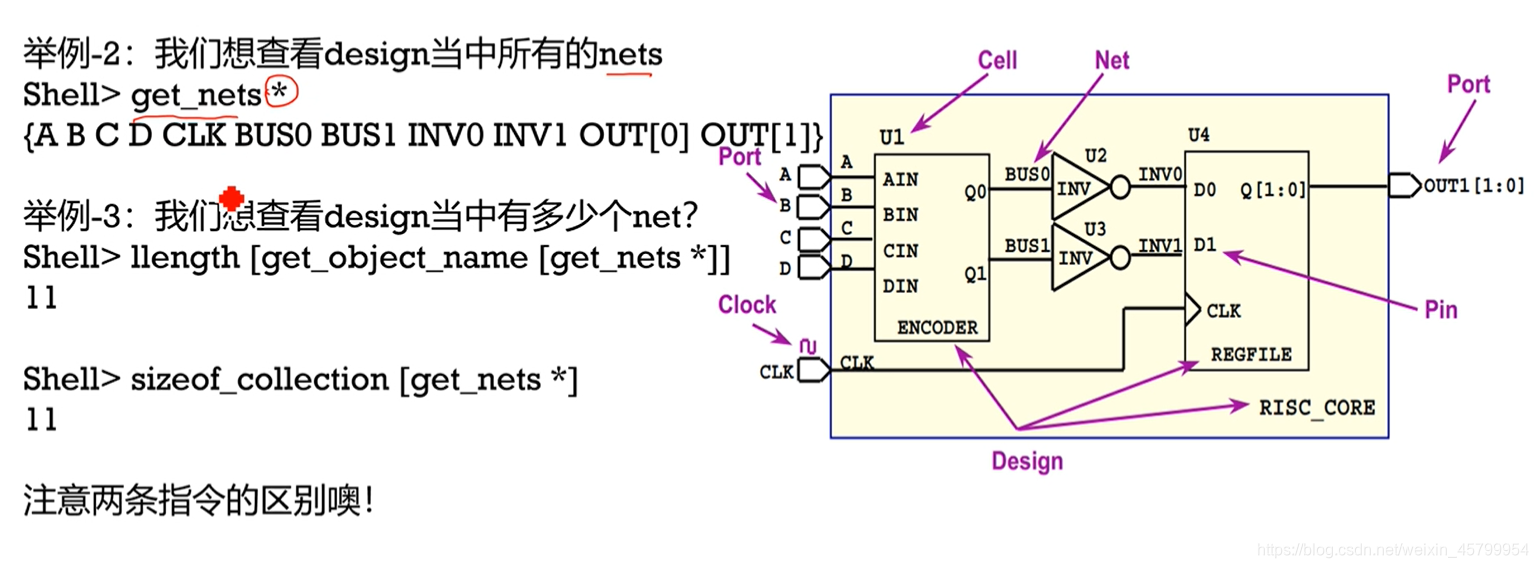

  • sizeof_collection [get_nets *] 返回集合大小

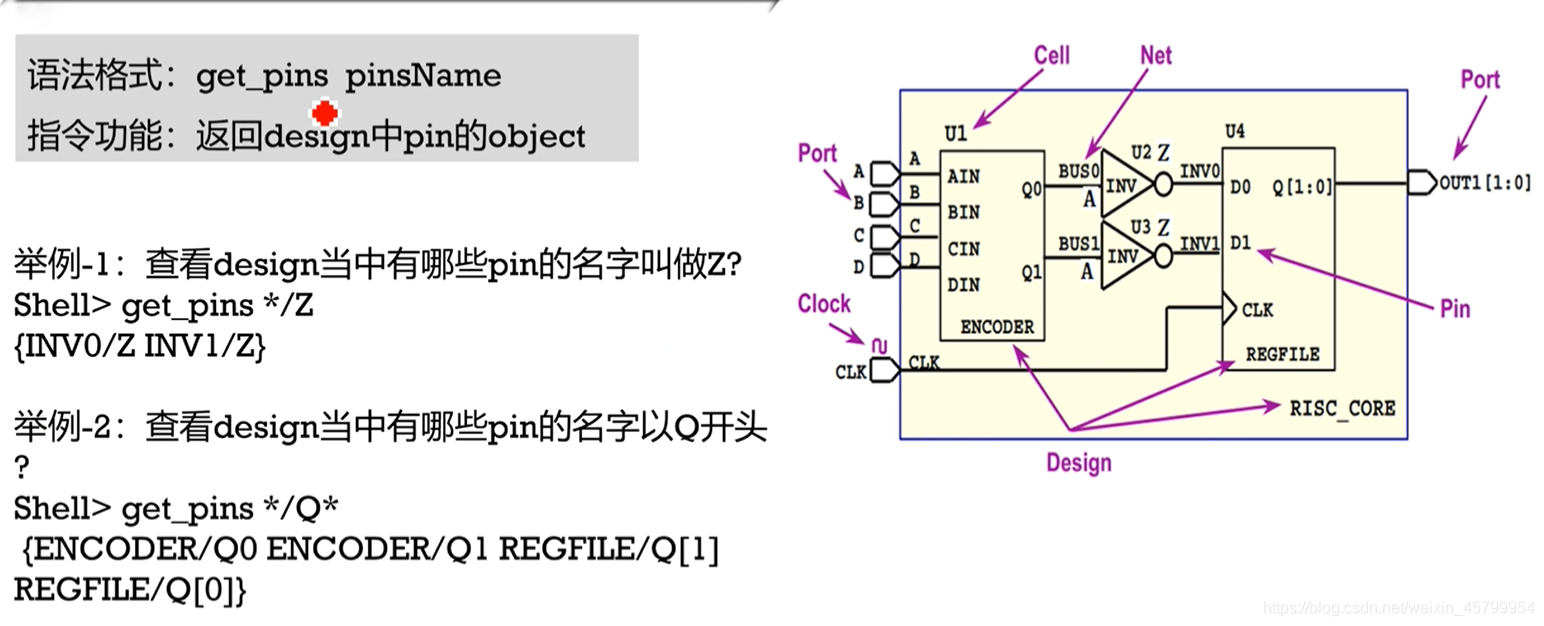

• 语法格式： get_pins pinsname
  指令功能：返回design中pin的object

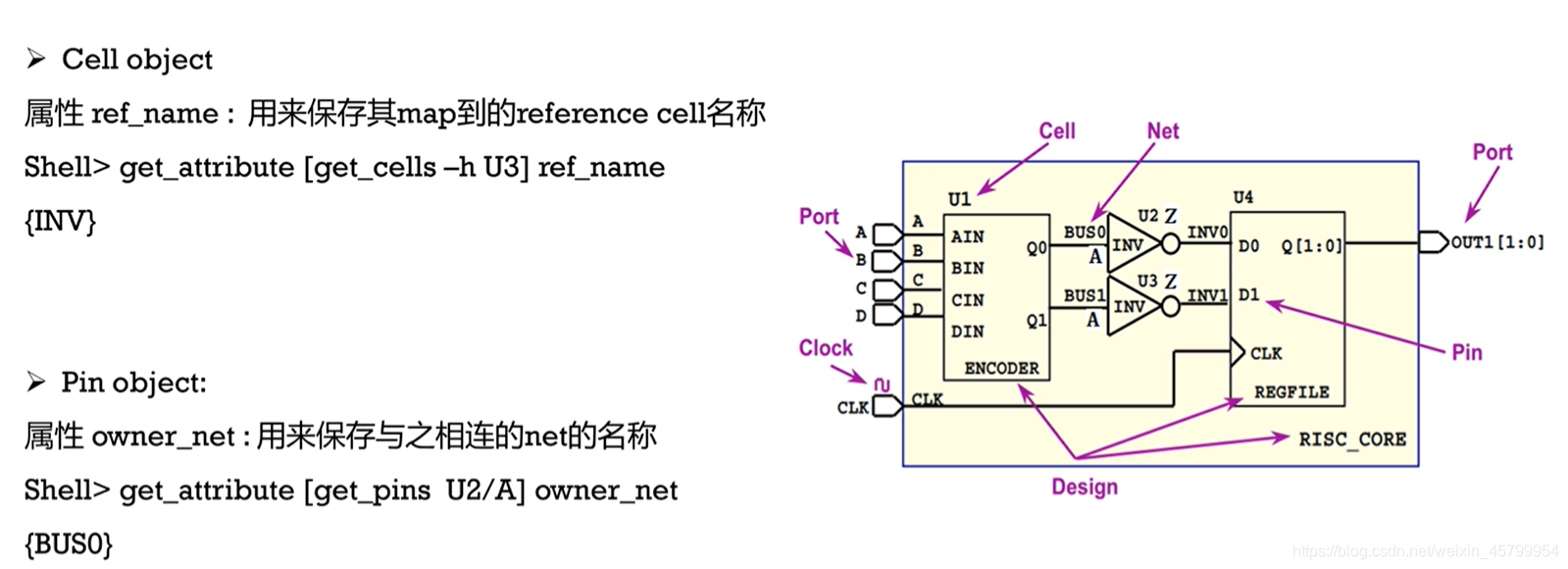

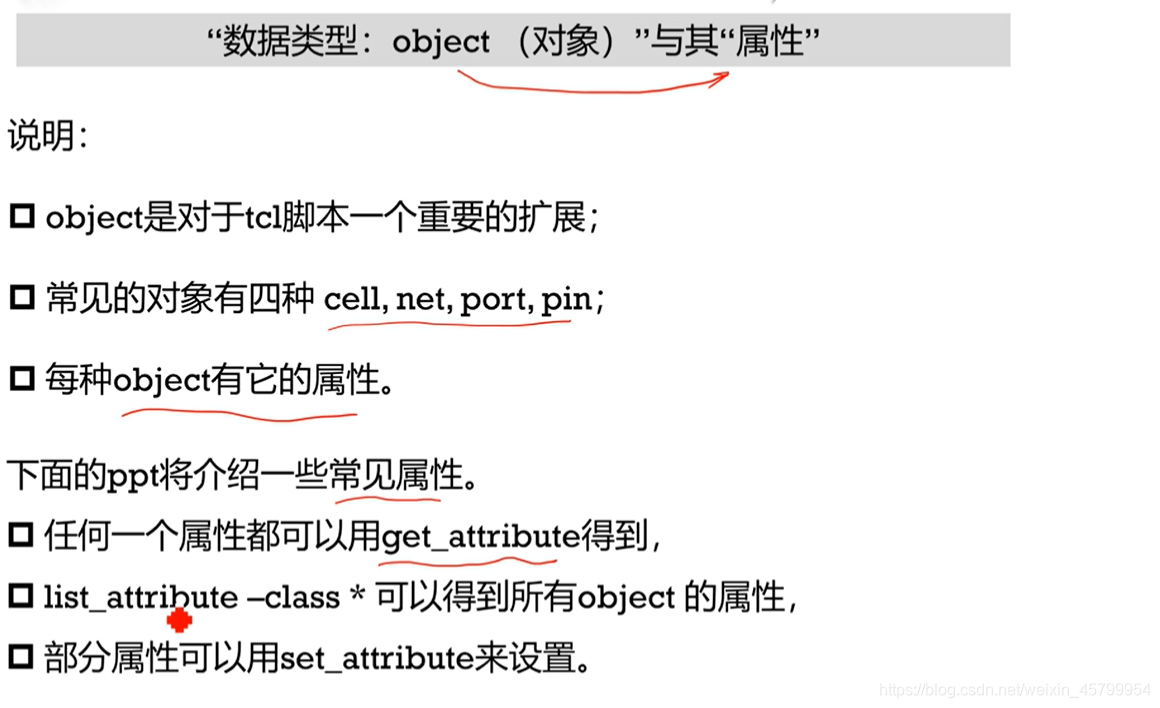

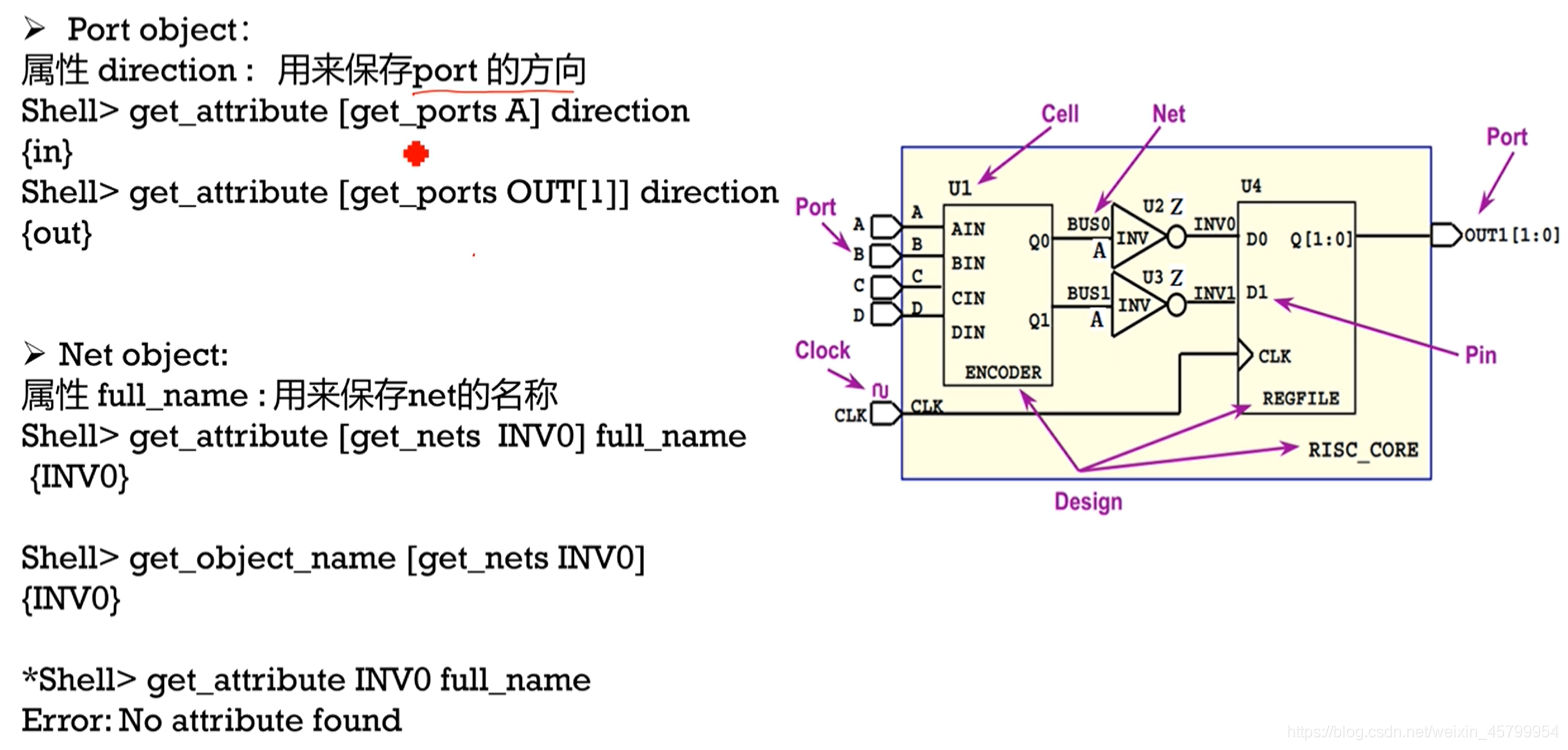

1.6.2 object（对象）与其属性

• cell objiect
• pin object
  - port objiect
• Net object

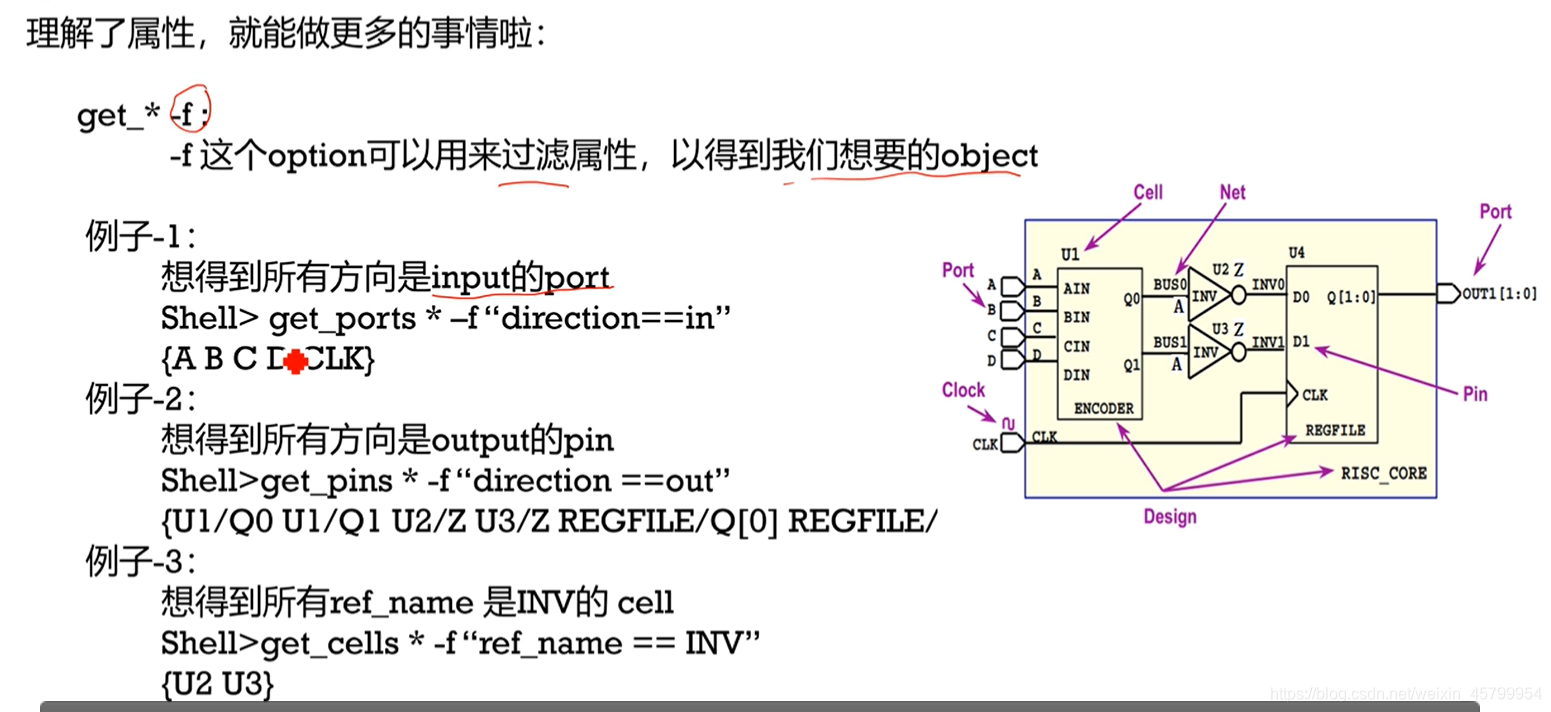

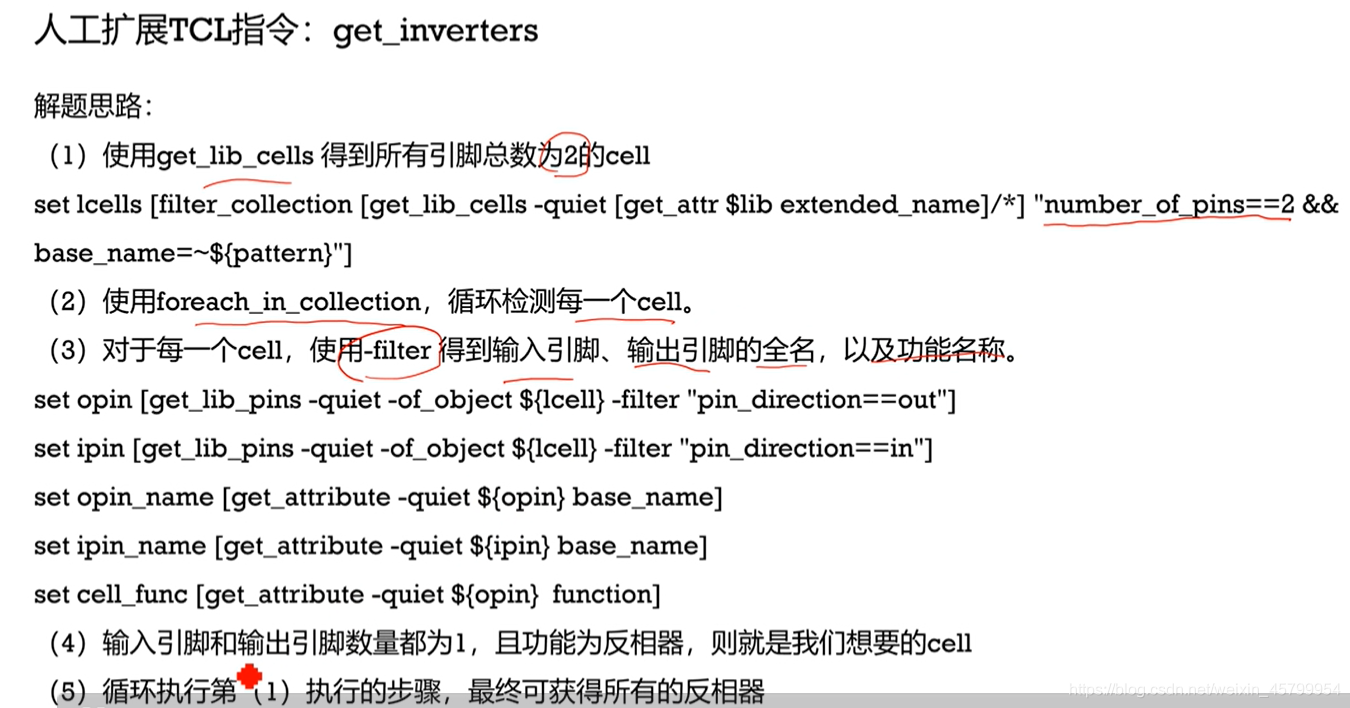

• get_* -f :过滤属性

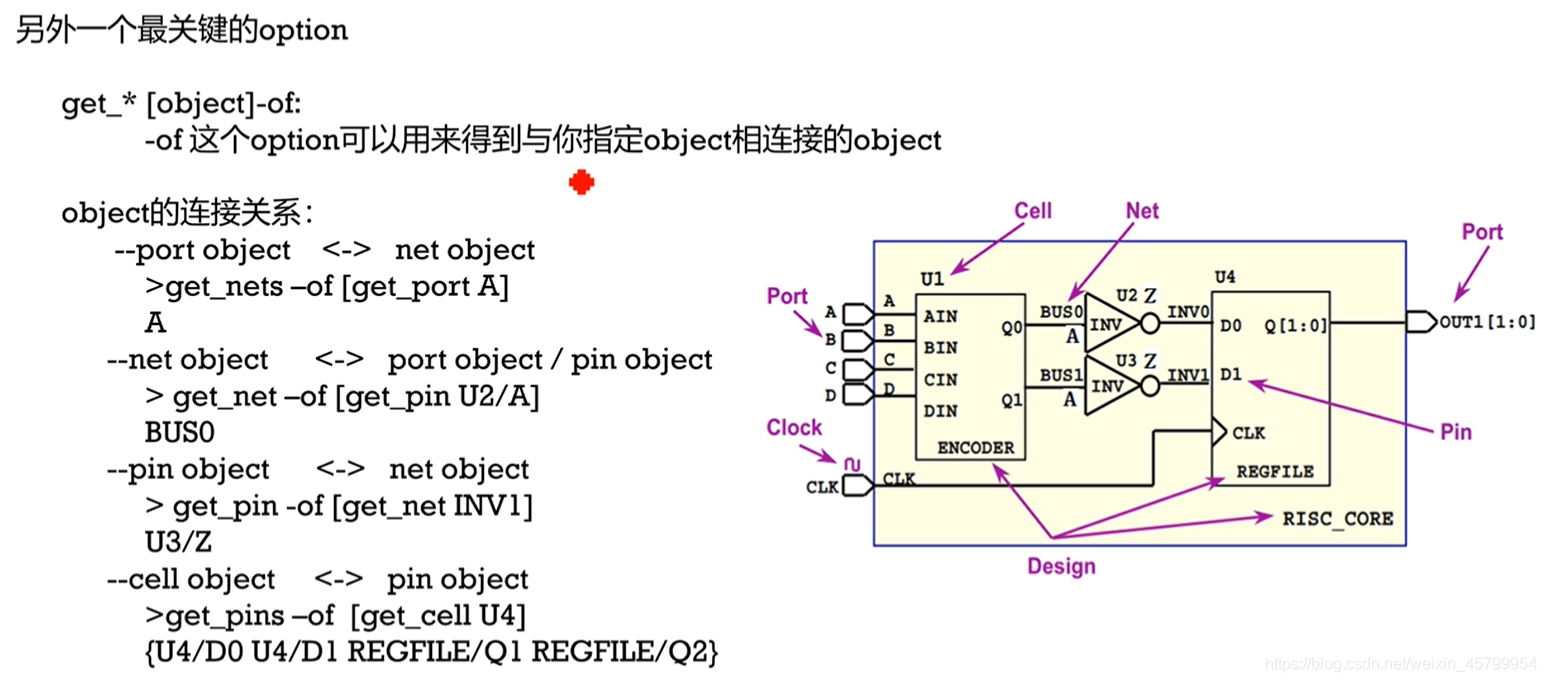

• get_* [object] -of :返回的也是对象

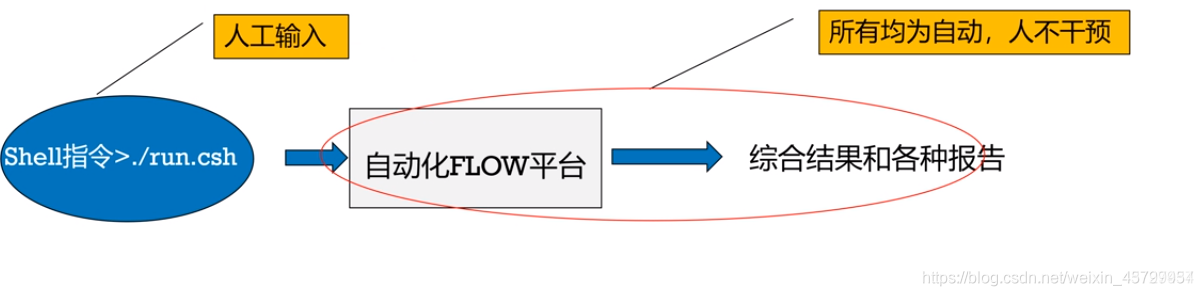

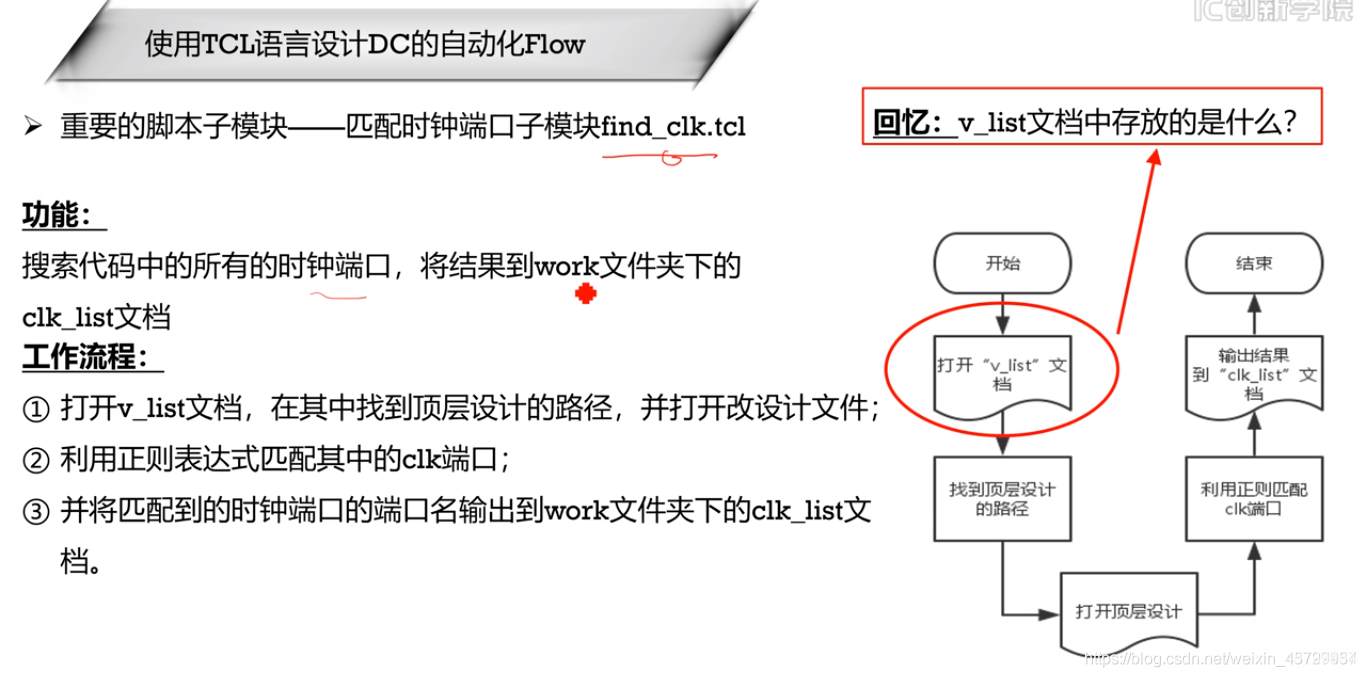

1.7 TCL在DC中的自动化Flow

-DC tcl flow

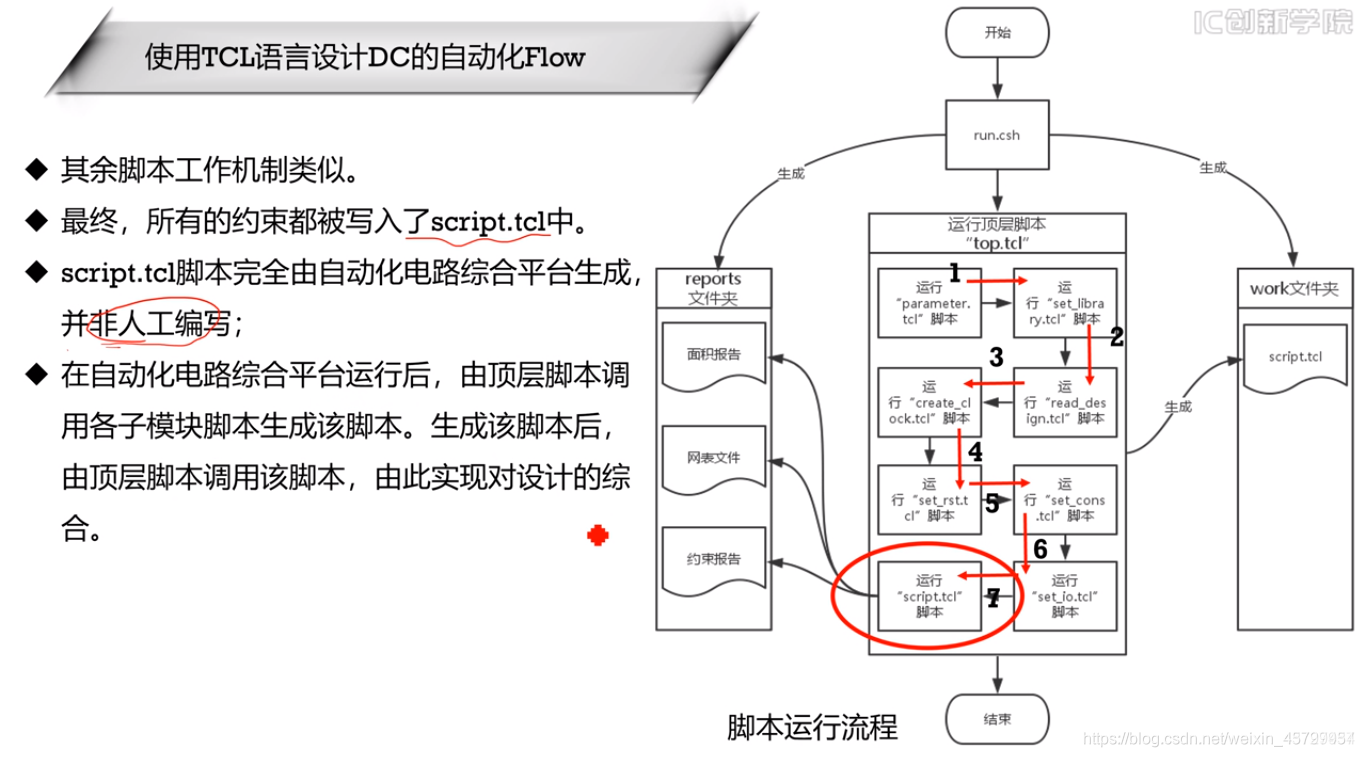

1.7.1 运行流程

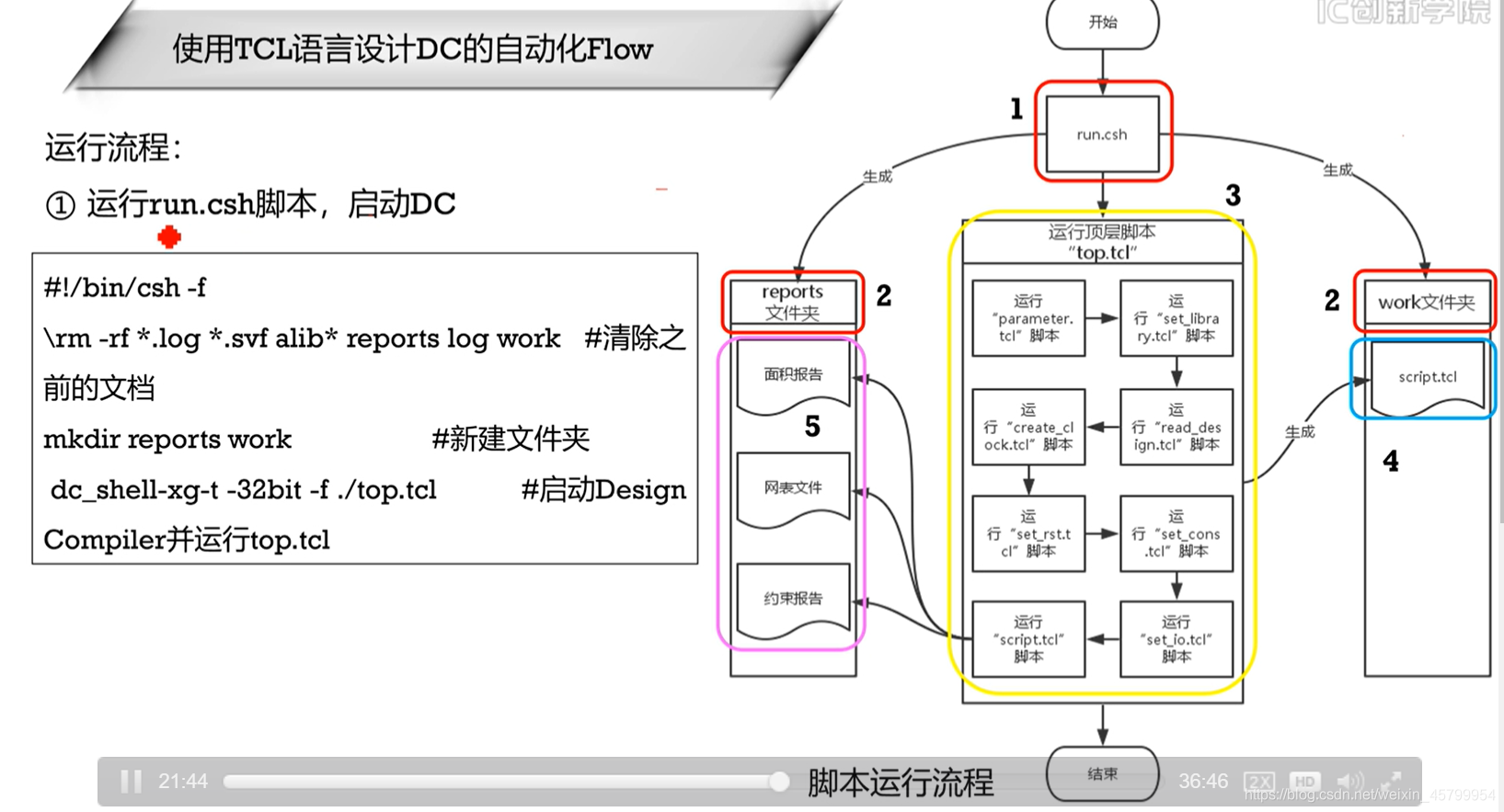

• 1.运行run.csh脚本，启动DC

#!/bin/csh-f
\rm -rf *.log .svf alib reports log work #清除之前的文档
mkdir reports work #新建文件夹
dc_shell-xg-t -32bit -f./top.tcl #启动DC并运行top.tcl

• 2.建立reports与work两个文件夹。reports文件夹用于存放生成的报告，work文件夹用于存放该平台运行过程中生成的文档、脚本

• 3.启动顶层脚本top.tcl

• 4.top.tcl按先后顺序启动各个子脚本，最终生成script.tcl

• 5.DC读取script.tcl中的约束，最终完成综合，并将所有报告写入reports文件夹中。

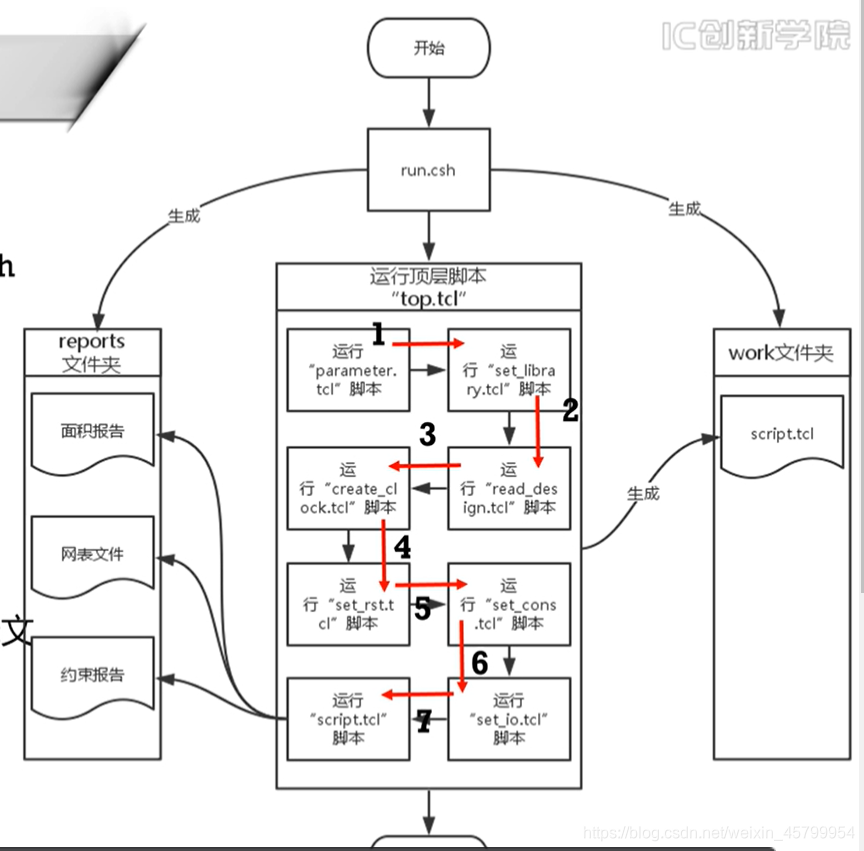

• top.tcl脚本运行机制：
  （1）set_library.tcl：生成设定库文件和search path的约束
  （2）read_design.tcl：生成读入设计文件的约束

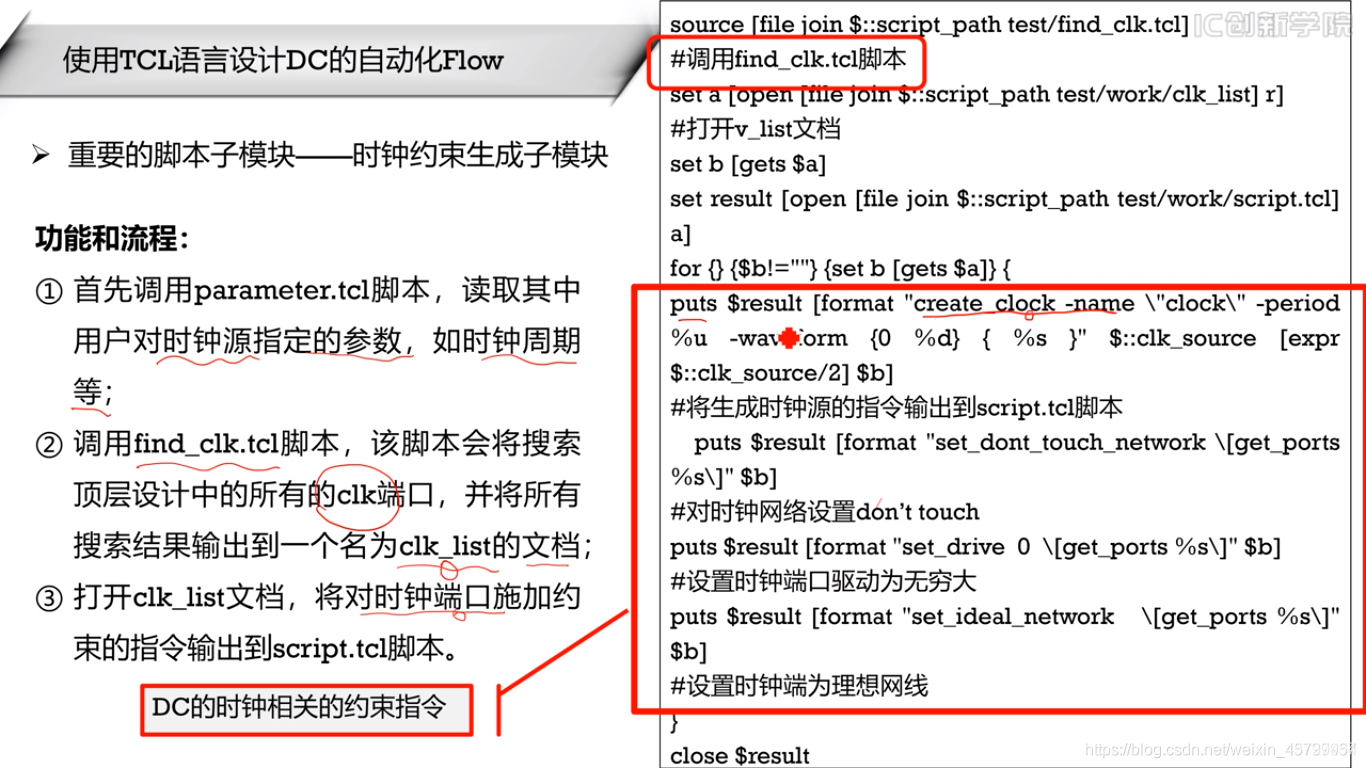

  （3）creat_clock.tcl：生成时钟源相关的约束
  （4）set_rst.tcl：生成复位端口约束的约束
  （5）set_io.tcl：生成输入输出端口的约束
  （6）set_cons.tcl：生成保存门级网表，各种report文件的约束
  以上步骤只是生成DC所需要的约束文件（xxx.tcl)，合并后放入script.tcl

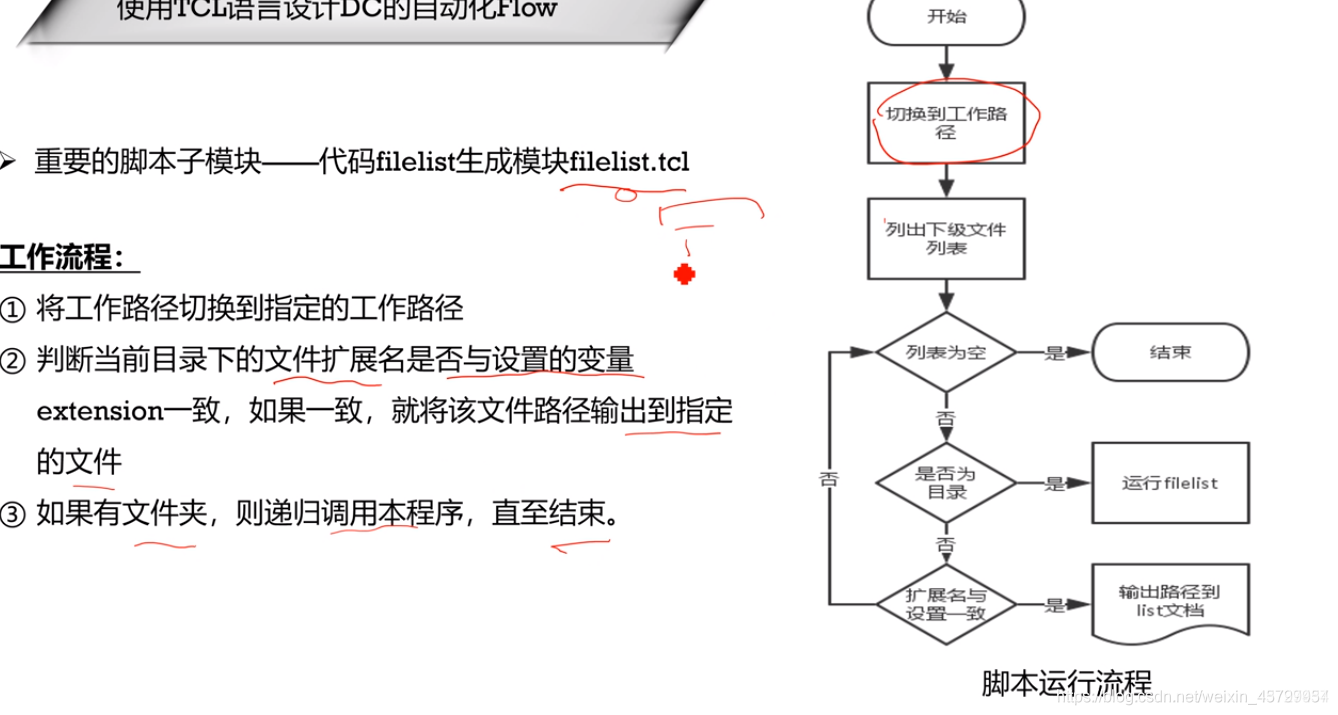

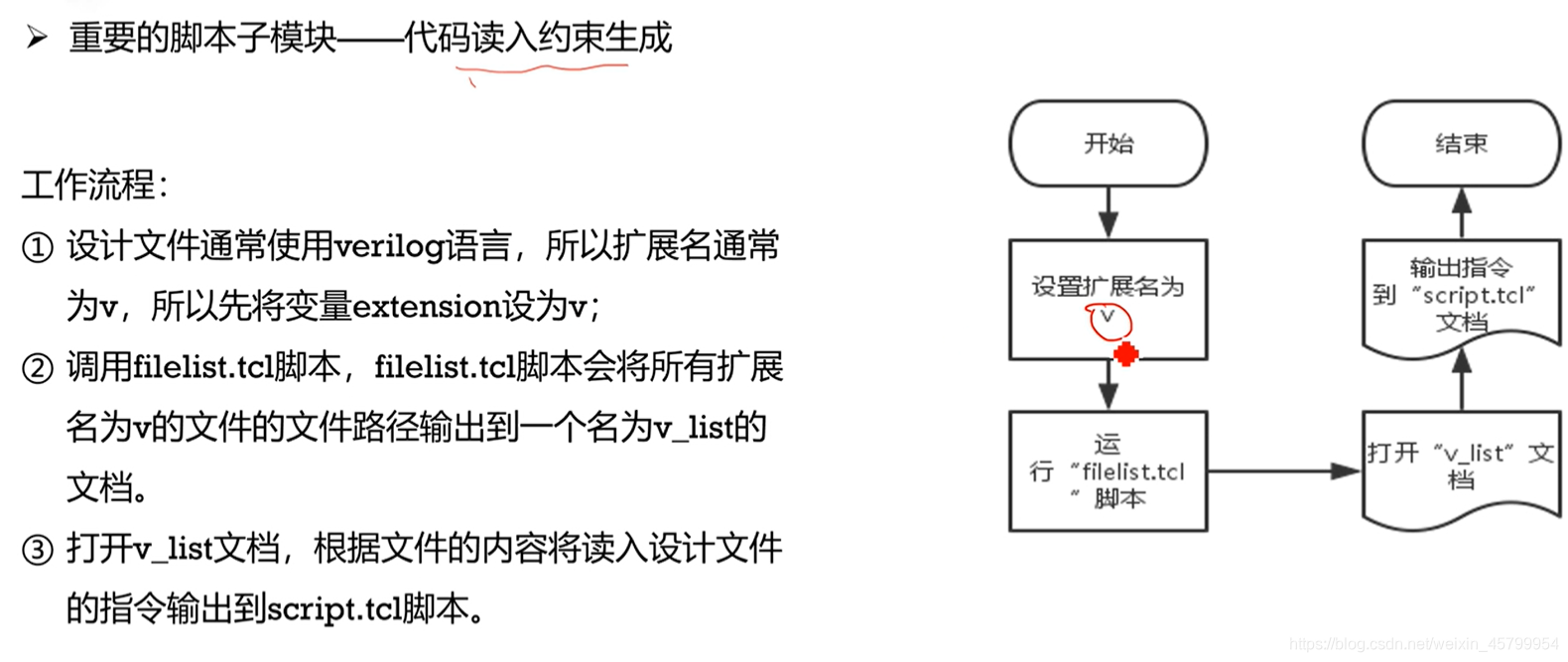

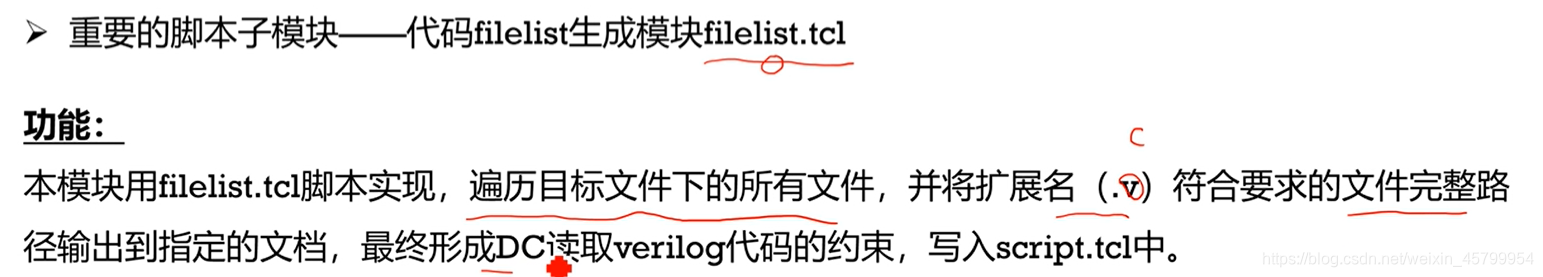

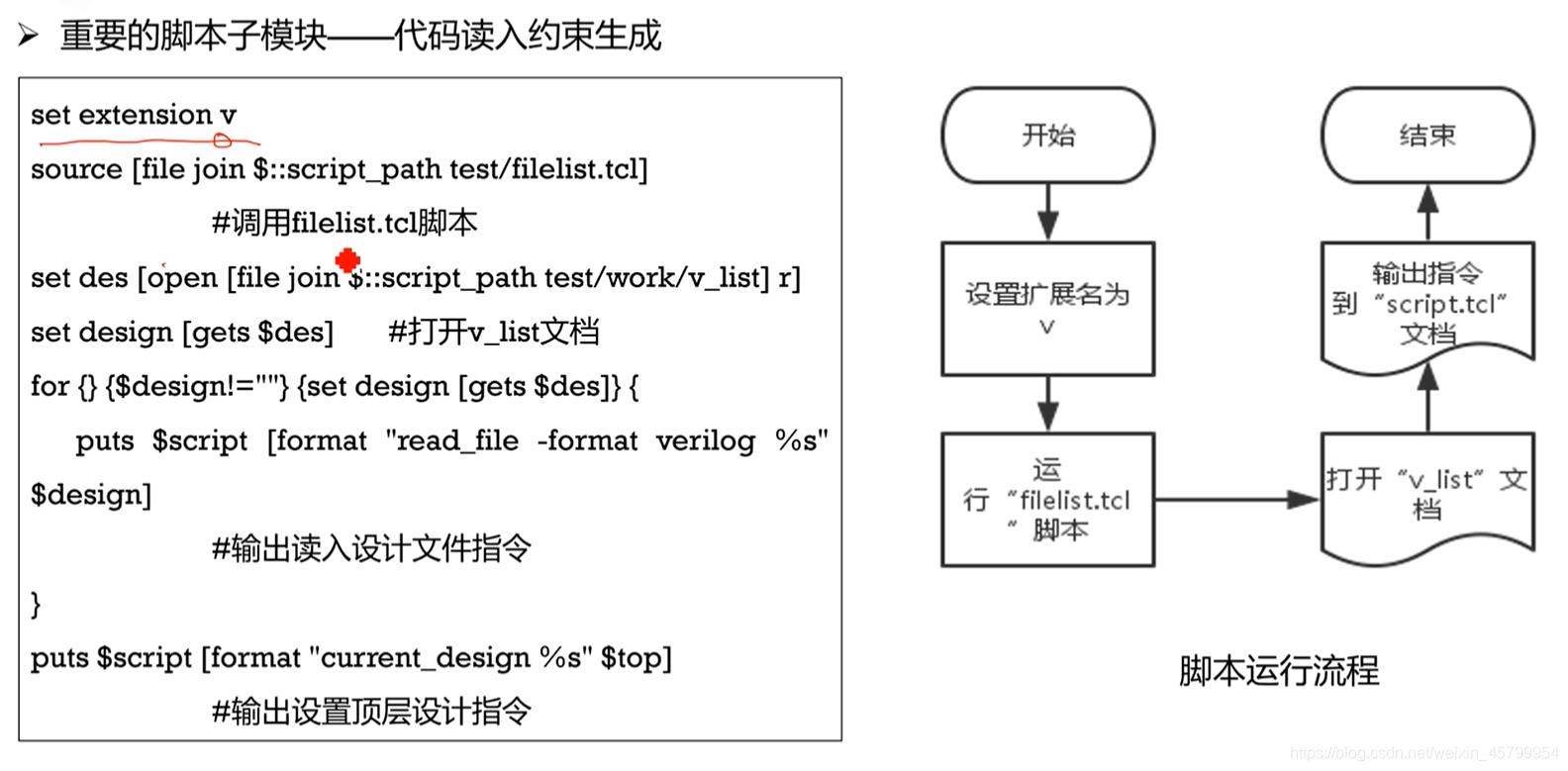

1.7.2代码读入约束生成
